NICE MoonKey MOSEU – ključni prekidač s cilindričnim umetkom, nadžbukna montaža
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
Opis proizvoda NICE MoonKey MOSEU – ključni prekidač s cilindričnim umetkom, nadžbukna montaža
NICE MOSEU je mehanička kontaktna sklopka iz serije NICE MoonKey, pomoću koje uključivanjem i isključivanjem električnih krugova možete upravljati pogonima ne samo marke NICE. Kontaktna sklopka je dvopoložajna, što znači da se ključ može okrenuti udesno i ulijevo. Svakom položaju možete dodijeliti drugu naredbu. Sklopka je povratna, što znači da se zahvaljujući opruzi vraća u početni položaj.
Tehničke značajke kontaktne sklopke NICE MOSEU
| Dobavljačeva šifra | MOSEU |
|---|---|
| Vrsta brave | dvopoložajna povratna brava |
| Vrsta cilindra | cilindrični umetak |
| Vrsta montaže | |
| Kontakti |
dva preklopna mikroprekidača, koji ili zatvaraju (normalno otvoren kontakt) ili otvaraju (normalno zatvoren kontakt) |
| Nazivna vrijednost kontakata | Maksimalno 48 V, 2 A |
| Stupanj zaštite | IP43 |
| Osvjetljenje | ne, ali s predviđenom pripremom za LED osvjetljenje 12/24 V MOSA1 |

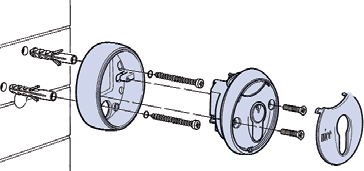

Nadžbukna montaža kontaktne sklopke NICE MoonKey MOSEU
Spajanje dodatnog svjetla NICE MoonKey MOSA1
Napomena: Spajanje je jednako za sve kontaktne sklopke; na ilustracijama je prikazan NICE MoonKey MOSEU. Dodatno LED svjetlo MOSA1 nije uključeno u isporuku, potrebno ga je naručiti zasebno.
|
|
|
|
|
1. Spojite MOSA1 na kontaktnu sklopku |
2. Spojite dovod električne energije (uobičajeno je izlaz na priključnoj stezaljci upravljačke jedinice, primjer izlaza: Robus, Road). |
3. Gotovo, kontaktna sklopka je osvijetljena. Ovdje je MOSEU s montažnom podlogom MOA2 i LED osvjetljenjem MOSA1. |
Otvaranje kontaktne sklopke NICE MoonKey MOSEU
| 1. Izvadite poklopac kontaktne sklopke pogona | 2. Odvijte vijke kontaktne sklopke pogona | 3. Okrenite ključ kontaktne sklopke pogona i izvucite prednji dio |
 |
 |
 |
Spajanje kontaktne sklopke NICE MOSEU
Kontaktna sklopka NICE MoonKey MOSEU iznutra
Primjer sheme spajanja kontaktne sklopke NICE MoonKey MOSEU s pogonom NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Okretanjem ključa aktivira se:
Ulijevo: STOP
Udesno: Impulsno upravljanje
Primjer sheme spajanja kontaktne sklopke NICE MoonKey MOSEU s pogonom NICE Road (RD400)
Okretanjem ključa aktivira se:
Ulijevo: STOP
Udesno: Impulsno upravljanje
Alternativne kontaktne sklopke
| Montaža/cilindar | Jednostavni cilindar | Cilindrični cilindar | Bez cilindra |
|---|---|---|---|
| Nadžbukna montaža |
|
MOSEU (ovdje ste) |
|
| Ugradnja u ravnini ugradnja |
|
|
ne postoji |
Pribor za ključnu sklopku NICE MoonKey MOSEU
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED rasvjeta ključne sklopke. |
Montažna podloška za ključnu sklopku. |
Nastavak za stup MOCF2. |
Stup s dva kućišta za fotoćelije. Na vrh je moguće postaviti nosač ključne sklopke MOCA1. |
Stup za ključnu sklopku. |
