Opis proizvoda NICE SNA2 – zamjenska upravljačka jedinica za pogone NICE Spinbus SN6021
Upravljačka jedinica je zamijenjena. Njezina potpuno kompatibilna zamjena je NICE-SNA20.
Povoljnije je kupiti cijeli pogon NICE Spinbus nego zasebnu upravljačku jedinicu..
Upravljačka jedinica NICE SNA2 kompatibilna je s pogonima za garažna vrata NICE Spinbus SN6021. Uključuje priključak tipa SM za priključivanje radijskog prijamnika (SMXI, OXI, ...) od daljinskih upravljača (Flor, Era Flor, Era One, Era Inti, ...).
Podržava tehnologiju BlueBus, koja omogućuje jednostavno priključivanje dodatnih uređaja (fotoćelije, signalna svjetiljka, čitači kartica, ključne sklopke, i sl.) samo pomoću dvožilnog kabela kod kojeg nije potrebno paziti na polaritet.
Zahvaljujući tehnologiji 24V u stanju pripravnosti, upravljačka jedinica s priključenim prijamnikom upravljačkog signala troši samo 2 W.
Dijagnostika pomoću signalne svjetiljke.
Automatski se nakon procjene duljine krila vrata podešavaju intervali ubrzavanja i usporavanja pri otvaranju i zatvaranju, a moguće je podesiti i silu, brzinu itd. pogledajte programiranje upravljačke jedinice pogona. Otkrivanje prepreka tijekom cijelog kretanja krila osigurava siguran rad motora.
Upravljačka jedinica NICE SNA2 prikladna je za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Dodatna oprema kompatibilna s upravljačkom jedinicom NICE SNA2
Preporučujemo da uz upravljačku jedinicu kupite i kompatibilnu dodatnu opremu:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka označava kretanje vrata treptanjem – prikladna je za izlaze sa slabom preglednošću. Osim toga, u nju je ugrađena antena koja omogućuje veći domet daljinskog upravljača. | |
| Fotoćelije | Pri zatvaranju otkrivaju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | - MoonBUS (MOFB) |
| Odašiljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban je za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu lampu LUCYB, MLBT - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač, ili ako vam dolazi mnogo vozila ili osoba, a ne želite svakome dati daljinski upravljač ili otvarati ručno. | - MOTXR |
Priručnik za upravljačku jedinicu NICE SNA2 i pogon NICE Spinbus SN6021
Priručnik upravljačke jedinice NICE SNA2 i pogona NICE Spinbus SN6021 možete preuzeti ovdje:
Priručnik za upravljačku jedinicu NICE SNA2 i pogon NICE Spinbus SN6021
Spajanje upravljačke jedinice NICE SNA2 pogona NICE Spinbus SN6021
...na električnu mrežu
Jednostavno priključite pogon u utičnicu.
...dodatnih uređaja
Upozorenje: Prije spajanja, odspajanja i promjene načina spajanja dodatnih uređaja ne zaboravite isključiti napajanje, bilo na osiguraču, izvlačenjem osigurača napajanja, ili odspajanjem rezervne baterije.
Upravljačka jedinica NICE SNA2 pogona NICE Spinbus SN6021 omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz/izlaz | Opis | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programabilni izlaz čiji se način rada može podesiti programiranjem razine II za L4, vidi Programiranje razine II, L4 – izlazni indikator. Možete ga programirati za sljedeće uređaje:
|
|||||||||||||
| Ulaz za paralelno priključivanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS putem dvožilnog kabela kojim se prenose električno napajanje i komunikacijski signal. | |||||||||||||
| STOP (Zaustavljanje) |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je priključiti sljedeće uređaje:
|
||||||||||||
| Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Upravljanje kretanjem vrata korak po korak). Moguće je priključiti normalno otvorene uređaje (NO). | |||||||||||||
| AERIAL (Antena) |
ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu lampu, npr. NICE LUCYB, NICE MLBT, ili se može upotrijebiti zasebna vanjska antena NICE ABFKIT. |
Osigurači pogona
 |
U pogonu nalaze se dva osigurača:
|
Standardna shema ožičenja:
Ožičenje
Dovedite kabele i spojite ih na upravljačku jedinicu na sljedeći način:
| 1. Pritisnite bijeli poklopac i zakrenite ga | 2. Provucite kabele kroz otvor, kabel antene provucite sa strane kroz ušicu i spojite sve kabele. |
|---|---|
 |
 |
Fotoćelije pogona
Vrlo jednostavna za korištenje tehnologija BlueBUS omogućuje napajanje i upravljanje s 2 para fotoćelija pomoću dvožilnog kabela.
SPAJANJE VIŠE PAROVA FOTOĆELIJA NICE MOFB U PODATKOVNU MREŽU NICE BLUEBUS
Postavite fotoćelije oko vrata ili vratiju prema primjerima potpunog spajanja i namjestite premosnike prema tablici premosnika fotoćelija NICE MOFB pogona vrata. Kako bi se spriječile smetnje između pojedinačnih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima, poštovati usmjerenost odašiljača TX i prijamnika RX. Spojite fotoćelije paralelno prema slici (polaritet nije potrebno poštovati):
Primjer spajanja fotoćelija
| Sekcijska garažna vrata | Podizna garažna vrata |
|---|---|
 |
 |
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 na slici), tj. kada vozilom uđete između njihove optičke osi kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Tablica premosnika fotoćelija NICE MOFB pogona vrata
 |
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se podešavanjem različitih kombinacija premosnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju premosnika. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Premosnik je potrebno namjestiti na odašiljaču TX i prijamniku RX unutar istog para fotoćelija na istu vrijednost. Ako se za vrstu premosnika koristi samo jedan premosnik, drugi uvijek odložite u slijepi pretinac, kao što je prikazano na slici lijevo. |
| Oznaka para fotoćelija | Premosnik pomoću kombinacije premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 PAŽNJA, NEDOPUŠTENA KONFIGURACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Ako je fotoćeliju potrebno zamijeniti iz bilo kojeg razloga, dovoljno je da na njoj postavite isti premosnik kao na izvornoj i nije potrebno provoditi fazu prepoznavanja uređaja.
Radijski prijamnik za pogone
 |
Upravljačka jedinica SNA2 pogona NICE Spinbus SN6021 ima SM konektor za priključivanje vanjskog radijskog prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik nužan za primanje naredbi koje šalju daljinski upravljači, odnosno preduvjet je za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Uparivanje daljinskih upravljača s pogonom
Posjetite naš upute za uparivanje daljinskog upravljača s pogonom, ili kliknite na:
Prepoznavanje priključenih uređaja pogona
Nakon svakog priključivanja, odspajanja ili promjene spoja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno provesti ovaj postupak treperenjem LED dioda L1 i L2.
 |
|
Prepoznavanje duljine krila vrata
Kako bi vrata pravilno radila (osobito pri izračunu putanje ubrzanja i usporavanja te djelomičnom otvaranju), pogon mora sam odrediti duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i utvrđuje njihovu duljinu.
 |
|
Programiranje pogona
Upravljačka jedinica SNA2 pogona Spinbus SN6021 omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo postavljanjem zadane vrijednosti parametra programiranjem razine II.
Upravljačka jedinica SNA2 ima tri tipke za upravljanje i programiranje pogona:
 |
Tipka | Funkcija |
|---|---|---|
| Open | Tipkom se pogonu zadaje naredba za otvaranje vrata. Tijekom programiranja služi i za povećavanje vrijednosti programiranog parametra. | |
| Stop/Set | Tipkom se pogonu zadaje naredba za zaustavljanje vrata. Prvim pritiskom i držanjem tipke tijekom 5 sekundi ulazite u programiranje razine I. Ponovnim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED diodu. | |
| Close | Tipkom se pogonu zadaje naredba za zatvaranje vrata. Tijekom programiranja služi i za smanjivanje vrijednosti programiranog parametra. |
Programiranje – razina I.
Na razini I programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED lampica na upravljačkoj jedinici svijetli. Sve su funkcije tvornički isključene.
U programiranje razine I. ulazite tako da pritisnete i držite tipku „Stop/Set” približno 5 sekundi, dok LED lampica L1 ne počne treperiti. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED lampicu gore, odnosno dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz programskog načina rada. Kada LED lampica koja treperi dođe iznad LED lampice funkcije koju želite uključiti/isključiti, jednim pritiskom tipke „Stop/Set” ubrzajte treperenje (funkcija je uključena) ili ga usporite (funkcija je isključena), a zatim pričekajte da pogon izađe iz programskog načina rada u roku od 10 sekundi. Ako je sve prošlo kako treba, odgovarajuća LED lampica uključene funkcije ostat će svijetliti.
Popis funkcija koje se mogu uključiti programiranjem:
| LED lampica | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje |
Nakon određenog vremena (koje se postavlja u „Programiranje razine II. – Trajanje stanke”), nakon otvaranja vrata, vrata će se početi automatski zatvarati. Ako je funkcija isključena, vratima će se moći upravljati samo naredbom iz daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida fotoćelija |
Ova funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je nužno za prolazak vozila. Nakon što se fotoćelije oslobode (vozilo prođe kroz prolaz), vrata će se sama početi zatvarati nakon 5 sekundi. Postoje dva načina rada ove funkcije, ovisno o tome je li uključeno automatsko zatvaranje (vidi prethodnu funkciju). Automatsko zatvaranje uključeno – vrata će se zaustaviti nakon što se fotoćelije oslobode, a nakon 5 sekundi počet će se zatvarati. To znači da se ne moraju otvoriti do kraja. |
| L3 | Snaga motora |
Funkcija utječe na osjetljivost motora na prepreke. Ako je ova funkcija isključena, pogon je manje osjetljiv, što je prikladno za veća i teža vrata.. Ako su vaša vrata mala i lagana, ovu funkciju možete uključiti.. |
| L4 | Stanje pripravnosti |
Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Kada je funkcija aktivna, upravljačka jedinica će se isključiti jednu minutu nakon posljednjeg pomicanja vrata ulaz BlueBUS (a time i svi uređaji povezani na njega), sve LED lampice osim LED lampice BlueBUS, koja će polako treperiti. U tom će se stanju upravljačka jedinica, ako primi naredbu, najprije ponovno pokrenuti, a tek zatim izvršiti zadanu naredbu. |
Programiranje razine II.
Na razini II. programiranjem se postavljaju vrijednosti pojedinih funkcija (te se funkcije razlikuju od funkcija u razini I.).
Zaboravite na programiranje razine I. U programiranje razine II. ulazite tako da pritisnete i držite tipku „Stop/Set” približno 5 sekundi, dok ne počne treperiti LED lampica L1. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED lampicu gore, odnosno dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz programskog načina rada. Kada LED lampica koja treperi dođe iznad LED lampice funkcije čiji parametar želite postaviti, pritisnite i držite tipku „Stop/Set” kako biste otvorili postavku te LED lampice. LED lampica koja ostane svijetliti (i dalje držite tipku „Stop/Set”) označava trenutačnu vrijednost parametra. Tu vrijednost možete povećati ili smanjiti tipkama „Open” odnosno "Close” (i dalje držite tipku „Stop/Set”), zatim pustite tipku „Stop/Set” i pričekajte da pogon izađe iz programskog načina rada u roku od 10 sekundi. Kako biste provjerili je li sve prošlo kako treba, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje se mogu postaviti programiranjem:
|
Ulazna LED lampica — Naziv |
LED lampica postavke — Vrijednost |
|---|---|
| L1 — Trajanje stanke Ako je vrijednost „Automatsko zatvaranje” u programiranju razine I. |
L1 — 10 sekundi L2 — 20 sekundi L3 — 40 sekundi L4 — 80 sekundi |
|
Postavlja slijed kretanja vrata koji se pokreće ponovnim pritiskom, primjerice, tipke na daljinskom upravljaču za vrata ili aktiviranjem putem ulaza STEP-BY-STEP (također označenog kao P.P., ili Korak-po-korak). |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Kondominij L4 — Prisutna osoba |
|
Podešava brzinu kretanja vrata tijekom normalnog rada (ne pri pokretanju i zaustavljanju vrata). |
L1 — Vrlo sporo (55 %) L2 — Sporo (70 %) L3 — Srednje (85 %) L4 — Brzo (100 %) |
|
Podešava kada se na izlaza FLASH šalje signal. |
L1 — Indikator otvorenih vrata L2 — Signalno svjetlo L3 — Elektromehanička brava L4 — Elektromagnetska brava |
Priključivanje dodatnih vanjskih uređaja na pogon
 |
Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, magnetske kartice itd.), priključite uređaj prema slici. Napon napajanja je 24 V DC, od −30 % do +50 %, uz maksimalnu struju od 100 mA. |
Posebne funkcije pogona
Stalno otvorena vrata
Ako naredba na ulaz STEP-BY-STEP (označen i kao P.P. ili korak po korak) traje dulje od 3 sekunde, upravljačka jedinica držat će vrata otvorenima dok god traje naredba. Ova je funkcija korisna u kombinaciji s vremenskim prekidačem.
Prisilno pokretanje
Ako sigurnosni uređaj zakaže ili, primjerice, u zraku fotoćelija naiđe na prepreku koju nije moguće ukloniti te se vrata iz sigurnosnih razloga ne mogu pokrenuti, možete aktivirati način rada „Prisutna osoba”, trajno u Programiranju razine II. u postavci L2 - Vrsta koraka na vrijednost L4 - Prisutna osoba, ili privremeno:
- Pošaljite naredbu vratima (daljinskim upravljačem, ključnim prekidačem i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalno svjetlo vjerojatno će signalizirati pogrešku.
- Zato unutar 3 sekunde od prethodne naredbe ponovno pošaljite naredbu i držite je.
- Dok držite naredbu, vrata će se kretati; čim je otpustite, zaustavit će se.
Rješavanje problema s pogonom
Ako vam je bilo što nejasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED dioda na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije daljinskog upravljača pogona ispravne; ako nisu, zamijenite ih. Upute potražite u priručniku za konkretni upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED dioda na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač pohranjen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED BlueBUS ne treperi.
|
Provjerite je li pogon priključen na napajanje od 230 V. Ako jest, provjerite oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
Vrata se ne pomiču, a signalno svjetlo ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. Pri slanju naredbe daljinskim upravljačem trebala bi LED BlueBUS brzo zatreperiti dvaput. Ako naredbu šalje drugi uređaj putem ulaza STEP-BY-STEP (P.P.), trebala bi zasvijetliti odgovarajuća LED dioda STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalno svjetlo zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika pomoću treptanja signalnog svjetla. |
|
Vrata se pokrenu, ali odmah stanu i počnu se kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li prepreke kretanje vrata i po potrebi povećajte snagu pogona. |
|
Vrata se pokrenu, ali signalno svjetlo ne radi. |
Provjerite postoji li napon na izlazu FLASH tijekom kretanja vrata (visina napona nije važna, približno 10–30 V DC). Ako na izlazu postoji napon, problem je u signalnom svjetlu (odnosno drugom uređaju), pokušajte ga zamijeniti sličnim i provjerite radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite je li došlo do kratkog spoja u ožičenju. |
Dijagnostika putem treperenja signalne svjetiljke
Tijekom manevra vrata signalna svjetiljka treperi pravilno svake sekunde. U slučaju problema signalna svjetiljka javlja pogrešku dvjema uzastopnim bržim serijama treptaja.
|
Serija treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj 1 sekunda stanke 1 treptaj |
Pogreška BlueBUS-a
|
Uređaji povezani na ulaz BlueBUS ne odgovaraju uređajima prepoznatima tijekom faze prepoznavanja uređaja. Ponovite fazu prepoznavanja. Ako to ne pomogne, pokušajte još jednom; u suprotnom ćete metodom eliminacije morati pronaći neispravan uređaj i zamijeniti ga (kupiti novi, reklamirati ga ili popraviti). |
|
2 treptaja 1 sekunda stanke 2 treptaja |
Aktiviranje fotoćelije |
Aktiviraju se fotoćelije, što je uobičajeno ako je pri zatvaranju vrata prekinuta njihova zraka. Ako zraka nije bila prekinuta, možda su zaprljane, zaslijepljene ili neispravne. |
|
3 treptaja 1 sekunda stanke 3 treptaja |
Aktiviranje ograničivača sile motora
|
Tijekom pomicanja vrata detektiraju povećano trenje – možda vrata nisu dobro podešena; pokušajte ih ručno pomaknuti i ponovno podesiti. U suprotnom obično pomaže povećanje snage motora. |
|
4 treptaja 1 sekunda stanke 4 treptaja |
Aktiviranje ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako je riječ o neželjenom ponašanju, provjerite uređaje spojene na njega. |
|
5 treptaja 1 sekunda stanke 5 treptaja |
Unutarnja pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja 1 sekunda stanke 6 treptaja |
Dosegnuto je satno ograničenje broja manevara. |
Pričekajte nekoliko minuta da se ograničivač ciklusa spusti ispod granične vrijednosti. |
|
7 treptaja 1 sekunda stanke 7 treptaja |
Unutarnja pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
Dijagnostika putem treperenja LED-ica
Na upravljačkoj jedinici SNA2 pogona NICE Spinbus SN6021 nalaze se dva niza LED-ica, od kojih svaki treperenjem ili svijetljenjem prikazuje uobičajeni rad upravljačke jedinice ili dijagnostiku pogrešaka, prema sljedećim tablicama.
Vodoravne LED-ice BLUEBUS, STOP, PP, OPEN
|
Signalizacija |
Stanje |
Rješenje |
|---|---|---|
|
LED-ica BlueBUS |
||
|
Ne svijetli |
Pogreška
|
Provjerite priključak na električnu mrežu, a ako je ispravan, provjerite osigurače F1 i F2 te ih po potrebi zamijenite novima jednakih karakteristika. |
|
Svijetli |
Ozbiljna pogreška
|
Pokušajte odspojiti upravljačku jedinicu ili sve ulaze. Ako to ne pomogne, resetirajte je a ako ni to ne pomogne, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
|
Treperi u intervalima od jedne sekunde |
Sve je u redu |
Upravljačka jedinica radi normalno. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, aktivirane su fotoćelije, ili je pogon primio naredbu od daljinskog upravljača. |
|
Nizovi treptaja razdvojeni stankom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici pogrešaka putem signalne svjetiljke. |
|
LED-ica STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje spojene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED-ica STEP-BY-STEP (poznata i kao P.P., korak-po-korak) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj priključen na ulaz STEP-BY-STEP. |
Vertikalne LED diode L1–L4
|
Signalizacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje je uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija je uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Snaga motora nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Snaga motora je uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Stanje pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Stanje pripravnosti je uključena. |
|
Treperi |
|

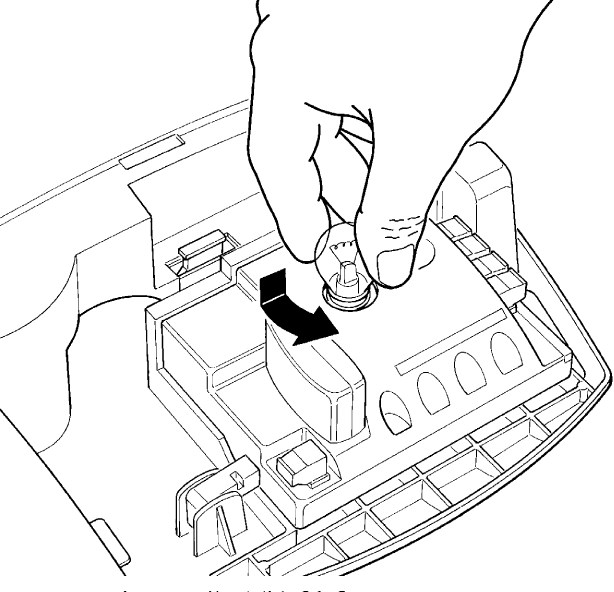

Zamjena žarulje na upravljačkoj jedinici NICE SNA2 pogona NICE Spinbus SN6021
Prije same zamjene isključite pogon iz električnog napajanja i slijedite ove korake:
| 1. Pritisnite bijeli poklopac i zakrenite ga | 2. Lagano pritisnite staru žarulju i malo je zakrenite. Zatim umetnite novu žarulju 12V 21W s grlom BA15. |
|---|---|
| |
 |
Resetiranje upravljačke jedinice
1. Istodobno pritisnite i držite prvu (Open) i treću (Close) tipku.
2. Kada se sve LED diode upale, otpustite tipke.
3. Pričekajte da se upravljačka jedinica resetira.
Tehničke značajke upravljačke jedinice NICE SNA2 pogona NICE Spinbus SN6021
| Model | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Upravljačka jedinica za motor s reduktorom NICE Spinbus SN6021 za automatski rad garažnih vrata u privatnim prostorima. | ||||||||||
| Rezervno napajanje | Nije dostupno. | ||||||||||
| Rasvjeta | Žarulja 12V 21W, grlo BA15 | ||||||||||
| Izlaz za signalnu lampu |
Ovisno o programiranom izlazu:
|
||||||||||
| Izlaz BlueBUS | jedan izlaz za 2 uređaja BlueBUS | ||||||||||
| Ulaz STOP | za normalno otvorene, normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2KΩ | ||||||||||
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoren (zatvaranje kontakta aktivira naredbu "Korak po korak") | ||||||||||
| Radijski prijamnik | bez prijamnika, konektor "SM" za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||
| Ulaz za antenu | 52Ω za koaksijalni kabel RG-58 (ili sličan) | ||||||||||
| Programske funkcije | 4 funkcije uključivanja/isključivanja (Programiranje razine I.) 4 podesive funkcije (Programiranje razine II.) |
||||||||||
| Funkcije samoprocjene |
|
||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||
| Klasa zaštite | IP00 |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
