NICE TITAN TTN3724HS – samostalni pogon za krilne kapije, za krilo širine 3,7 m / 450 kg
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
338,02 € s PDV-om
| Težina |
|---|
| 12 kg |
Opis proizvoda NICE TITAN TTN3724HS – samostalni pogon za krilne kapije, za krilo širine 3,7 m / 450 kg
Upozorenje!
Kod pogona za krilna vrata NICE Titan TTN3724HS s upravljačkom jedinicom verzije R30 (MC824HR30) za priključivanje rezervnog napajanja PS124 ili PS324 potrebno je upotrijebiti reduktor kabela CABLA11.

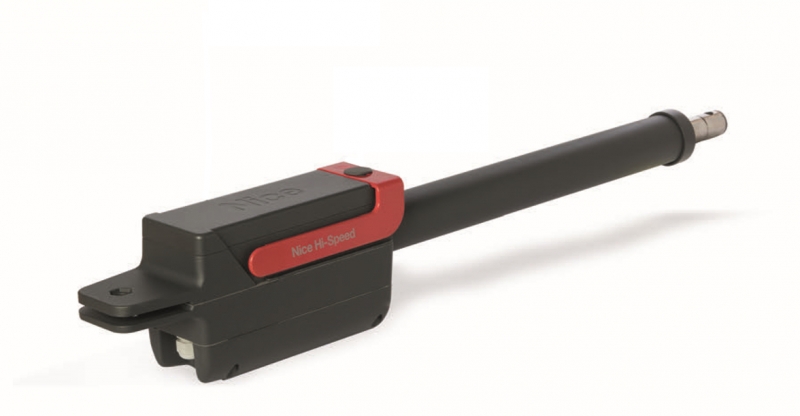

NICE TITAN TTN3724HS je samostalni brzi linearni pogon za jedno krilo vrata. Motor ima 24 V DC i magnetski enkoder; ne uključuje upravljačku jedinicu. Spaja se na NICE MC824HR30. Za dvokrilna vrata potrebna su dva motora i jedna pravilno spojena upravljačka jedinica.
Riječ je o nepovratni pogon s praktičnim deblokiranjem ključem na gornjem dijelu. Otvaranje do 90° traje približno oko 12 sekundi pri uobičajenoj montaži, bez uračunavanja ubrzavanja i usporavanja; stvarno vrijeme ovisi o montažnim dimenzijama, postavkama i opterećenju. Ograničenja od 3,7 m i 450 kg procjenjuju se zajedno prema dijagramu primjene.

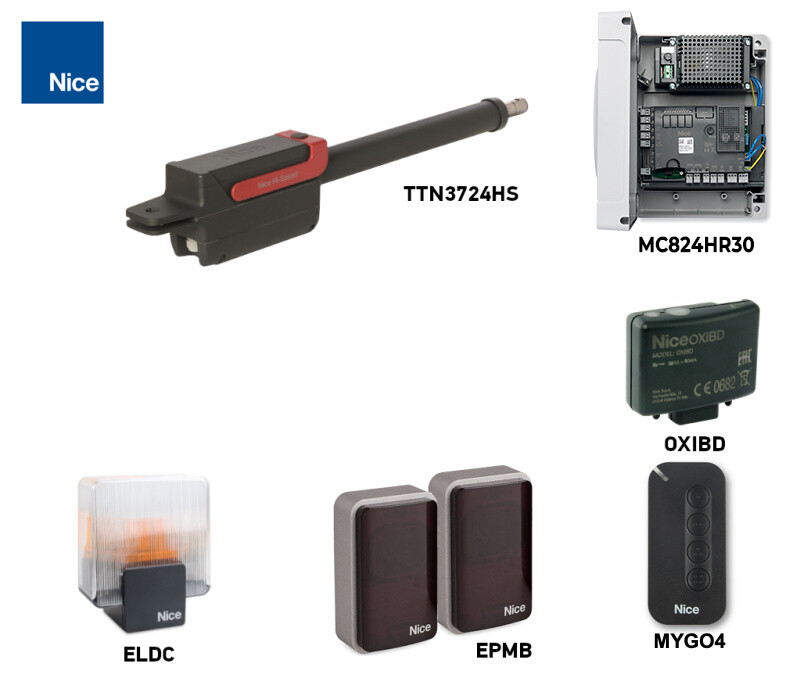

Upravljačka jedinica i kompatibilna dodatna oprema
Magnetski enkoder pomaže upravljačkoj jedinici pratiti položaj krila i prepoznati prepreku. Automatsko memoriranje položaja, usporavanje u oba smjera, upravljanje s tri tipke i podešavanje sile omogućuje MC824HR30 s pločom MCA1R30. Upravljačka jedinica koristi dvostruku tehnologiju prepoznavanja prepreka. Sigurnost se mora provjeriti na cijelim vratima.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Upravlja jednim ili dvama motorima TTN3724HS i njihovim magnetskim enkoderima. | MC824HR30 Kompatibilnost |
| Fotoćelije | Zaštita prolaza. BlueBUS je priključak dodatne opreme na upravljačkoj jedinici, a ne kabel za napajanje motora. | NICE EPMB Spajanje i adresiranje |
| Signalna svjetiljka | Signalizacija kretanja s izlaza FLASH. | NICE ELDC Električni podaci izlaza |
| Prijamnik i daljinski upravljač | Utični prijamnik u upravljačkoj jedinici i kompatibilni odašiljač; ne dolaze uz samostalni motor. | NICE OXIBD / NICE MYGO4 Uparivanje daljinskih upravljača |
| Električna brava | Dodatno osiguranje krila prema mehanici vrata; okomita ili vodoravna izvedba. | NICE PLA10 / NICE PLA11 Izlaz ELS 12 V AC |
| Rezervno napajanje | Rad tijekom nestanka struje; odaberite prema priključku i verziji upravljačke jedinice. | NICE PSS324 Baterije i CABLA11 |
| Solarni komplet | Alternativno napajanje nakon procjene potrošnje, broja ciklusa i osunčanosti. | NICE SOLEMYO SYKCE30 Uvjeti rada |
Za TTN3724HS upotrijebite MC824H predviđenu za njegov enkoder. MC824L ni upravljačka jedinica za drugi tip enkodera nisu zamjena za ovu upravljačku jedinicu.

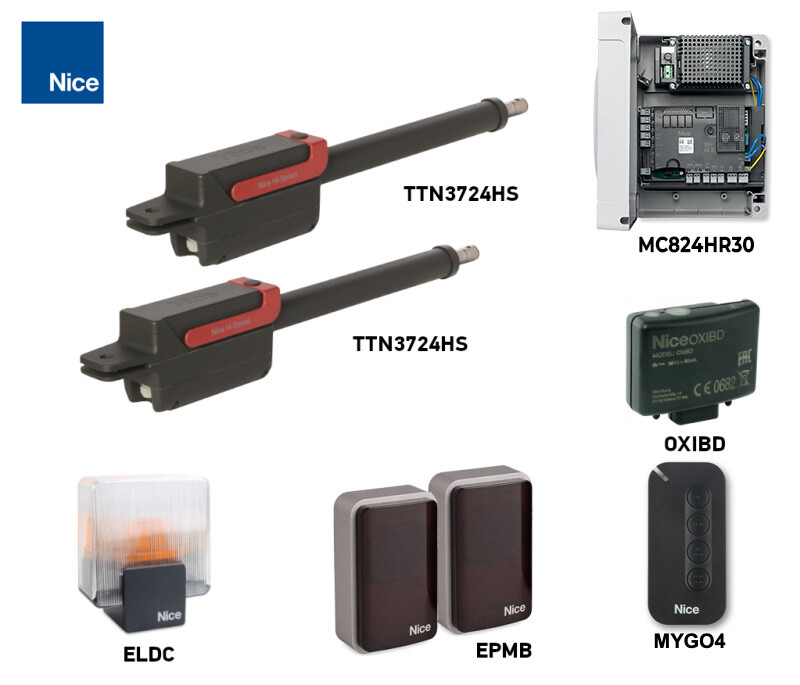

Kompleti za jedno ili dva krila
Svi navedeni kompleti TITAN uključuju MC824HR30, prijamnik OXIBD i daljinski upravljač MYGO4. Verzije s fotoćelijama uključuju EPMB; verzije s dodatnom opremom uključuju i signalnu svjetiljku ELDC. Ograničenja uvijek vrijede za jedno krilo i jedan motor.
| Jedno krilo | Samostalni motor | Dva krila |
|---|---|---|
| Osnovni komplet S fotoćelijama S dodatnom opremom  Jedan motor + upravljačka jedinica. | TITAN TTN3724HS Ovaj proizvod. Bez upravljačke jedinice, fotoćelija i radioupravljanja. | Osnovni komplet S fotoćelijama S priborom  Dva motora + jedna upravljačka jedinica. |
Što sadrži samostalni pogon
Pakiranje sadrži jedan motor TTN3724HS, prednji i stražnji montažni nosač te ključeve za deblokadu. Upravljačka jedinica, prijamnik, daljinski upravljači, fotoćelije, signalno svjetlo i rezervna baterija biraju se zasebno ili u odgovarajućem kompletu. Pričvršćenje na nosivu podlogu mora odgovarati konkretnoj brani.
Duljina, masa i prikladnost krila
Za odabir motora treba znati duljinu i masu krila, otpor pri kretanju, položaj šarki i utjecaj vjetra. Krilo mora biti čvrsto, pravilno ovješeno i mora se ručno glatko kretati cijelom putanjom.

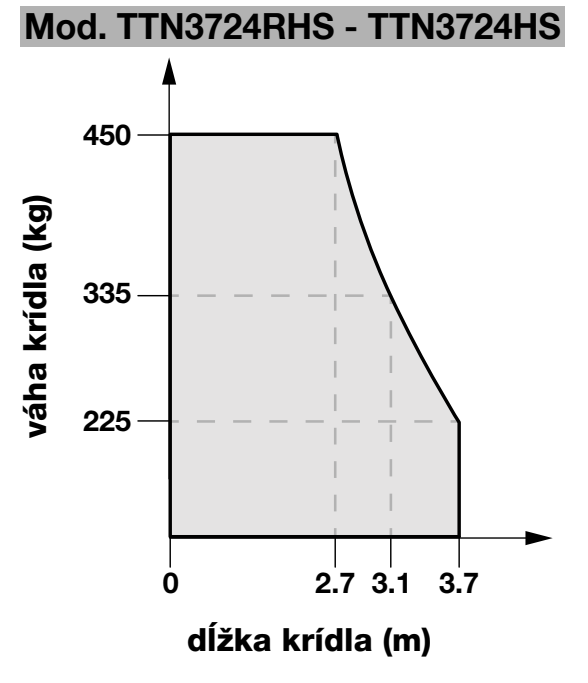

| Duljina jednog krila | Masa prema grafu |
|---|---|
| Do 2,7 m | Najviše 450 kg |
| 3,1 m | Približno 335 kg |
| 3,7 m | Najviše 225 kg |
Između navedenih točaka mjerodavna je krivulja na grafu. Stoga motor nije namijenjen krilu duljine 3,7 m i mase 450 kg. Puna ispuna, vjetar ili veći otpor pri kretanju mogu zahtijevati drukčiju konfiguraciju čak i pri manjoj masi.
Montaža motora i pričvršćivanje nosača
Montažu, spajanje i puštanje u rad prepustite stručnom instalateru. Prije rada isključite sve izvore napajanja, uključujući bateriju. Motor ni prednji nosač ne smiju se oslanjati na slabu ispunu vrata; pričvršćenje mora prenijeti sile na nosivu konstrukciju.

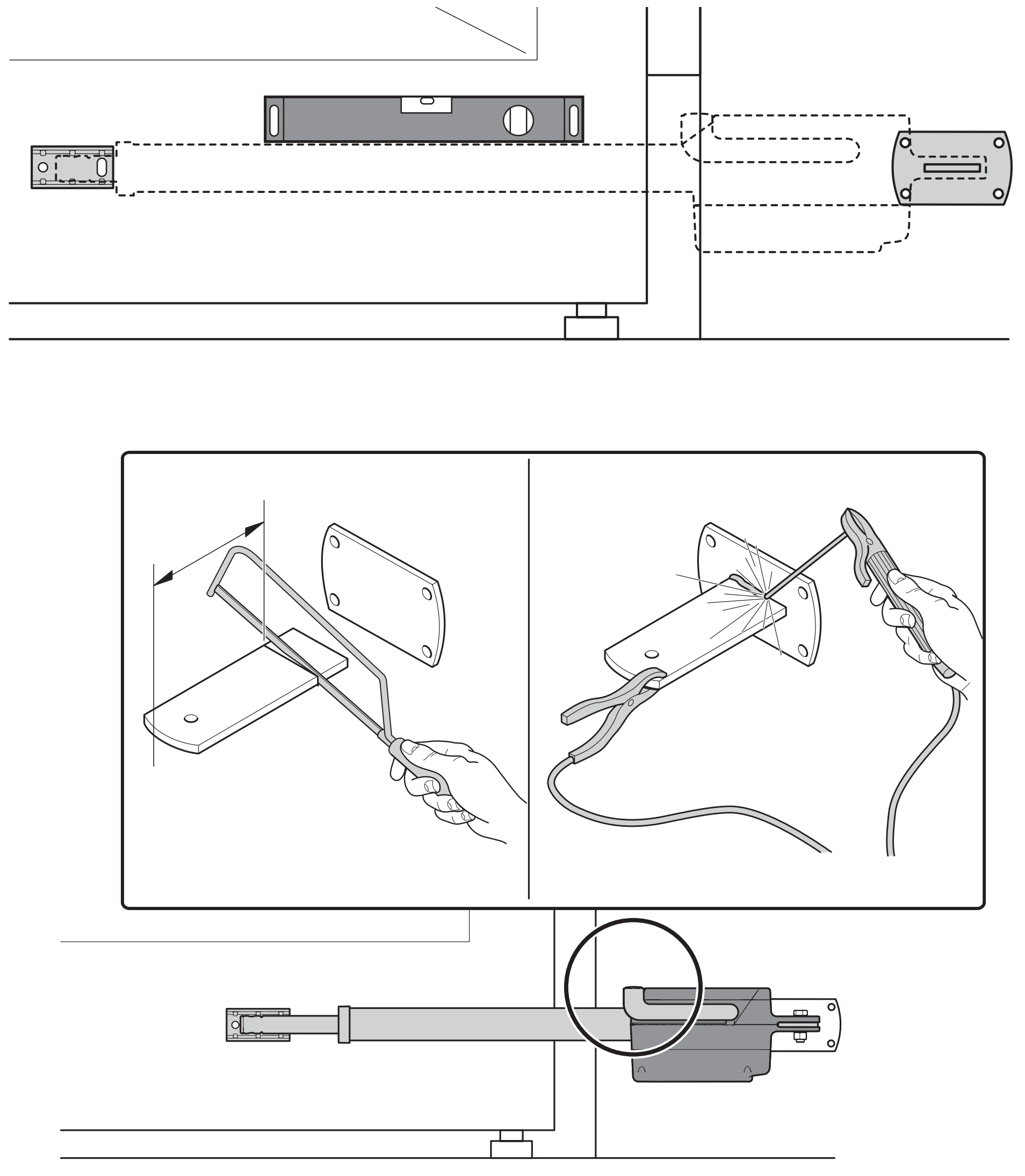

Dimenzije A/B, prostor i graničnici
| Uvjet | Što treba poštovati |
|---|---|

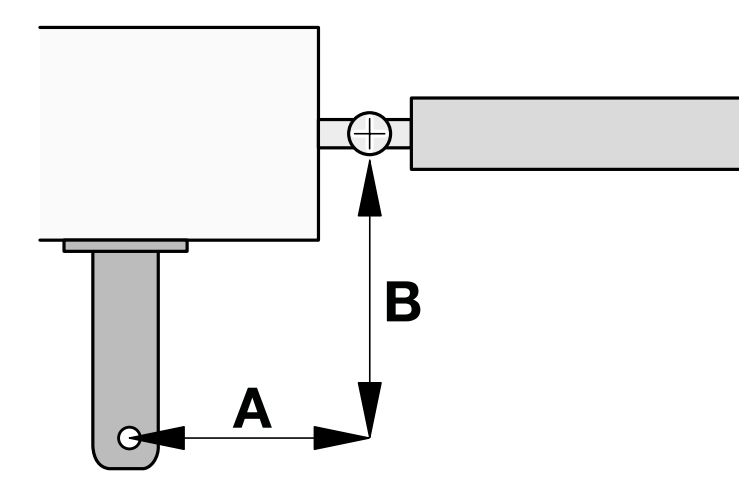

| Geometrija za 110° | Za TTN3724HS navedeno je A = 180 mm i B = 180 mm. A/B su dimenzije prema crtežu, a ne dimenzije presjeka stupa. |
| Pričvršćivanje | Stražnji nosač pričvrstite na čvrstu podlogu, a prednji na nosivi okvir krila. Motor mora biti vodoravno poravnat, a zatici se moraju slobodno okretati. |
| Hod | 510 mm; montažna duljina L od 860 do 1 370 mm, ovisno o položaju klipa. Provjerite cijeli hod kako geometrija ne bi prisiljavala motor da radi izvan raspona hoda. |
| Visina pri niskoj montaži | Najmanje 110 mm iznad tla. Ostavite dovoljno prostora za pristup, deblokadu i zaštitu od vode ili nečistoća. |
| Graničnici | Čvrsto mehaničko zaustavljanje vrata u otvorenom i zatvorenom položaju. Učenje položaja ne zamjenjuje ispravnu mehaniku i izdržljive graničnike. |
| Prostor | Provjerite putanju cijelog motora i krila, mogućnost otvaranja poklopca i pristup ključu za deblokadu. |
Postupak postavljanja nosača

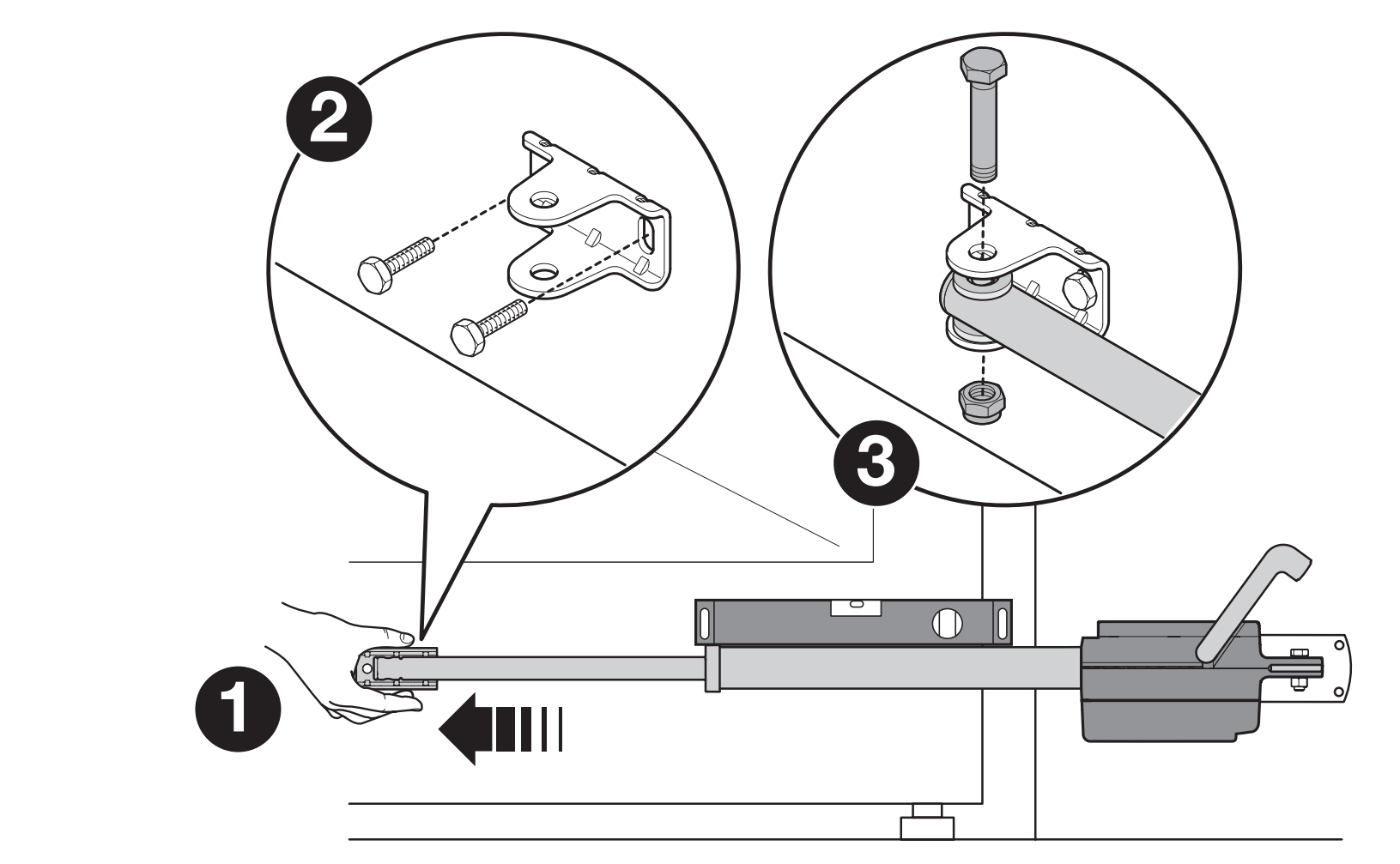

- Odredite položaje prednjeg i stražnjeg nosača prema geometriji i željenom kutu otvaranja. Pričvrstite stražnji nosač, provjerite vodoravno poravnanje i objesite motor na njega.
- Deblokirajte motor ključem. Potpuno izvucite klip i privremeno postavite prednji nosač na krilo prema montažnom crtežu.
- Poravnajte motor, spojite klip s prednjim nosačem i osigurajte zatik. Ručno pomaknite krilo kroz cijelu putanju i provjerite doseže li otvoreni graničnik bez zapinjanja.
- Odvojite klip od prednjeg nosača, trajno pričvrstite nosač i ponovno spojite motor. Tijekom zavarivanja motor ne smije biti spojen na napajanje ni izložen struji ili toplini zavarivanja.
- Provjerite zatike, pričvršćenje i cijeli ručni hod. Prije učenja pomaknite krilo približno do sredine putanje i blokirajte motor.
Spajanje motora i magnetskog enkodera
Motor radi na 24 V DC i ne spaja se izravno na 230 V. Mrežno napajanje priključuje se na upravljačku jedinicu. Na motoru su dvije stezaljke MOTOR i dvije ENCODER; zaštitni vodič spaja se na zasebnu uzemljivačku ušicu.
| Ožičenje | Spajanje i duljina |
|---|---|
| Motor | 3 × 1,5 mm², najviše 10 m: dva motorna vodiča i PE. MOTOR se spaja na odgovarajući izlaz M1 ili M2 upravljačke jedinice. |
| Enkoder | 2 × 1 mm², najviše 10 m. ENCODER se spaja na odgovarajući ulaz ENC istog motora. Polaritet priključka ENC nije bitan. |
| Zajednički kabel | Motorni vod i vod enkodera mogu se zamijeniti jednim kabelom 5 × 1,5 mm² navedene duljine. Zaštitni vodič ostaje namijenjen priključku PE. |
| Jedno krilo | Spojite motor na M2 a njegov enkoder na odgovarajući ulaz ENC za motor 2. M1 ostaje slobodan. |
| Dva krila | M1 i M2 moraju imati pravilno dodijeljene enkodere i redoslijed kretanja, ovisno o preklapanju krila. |

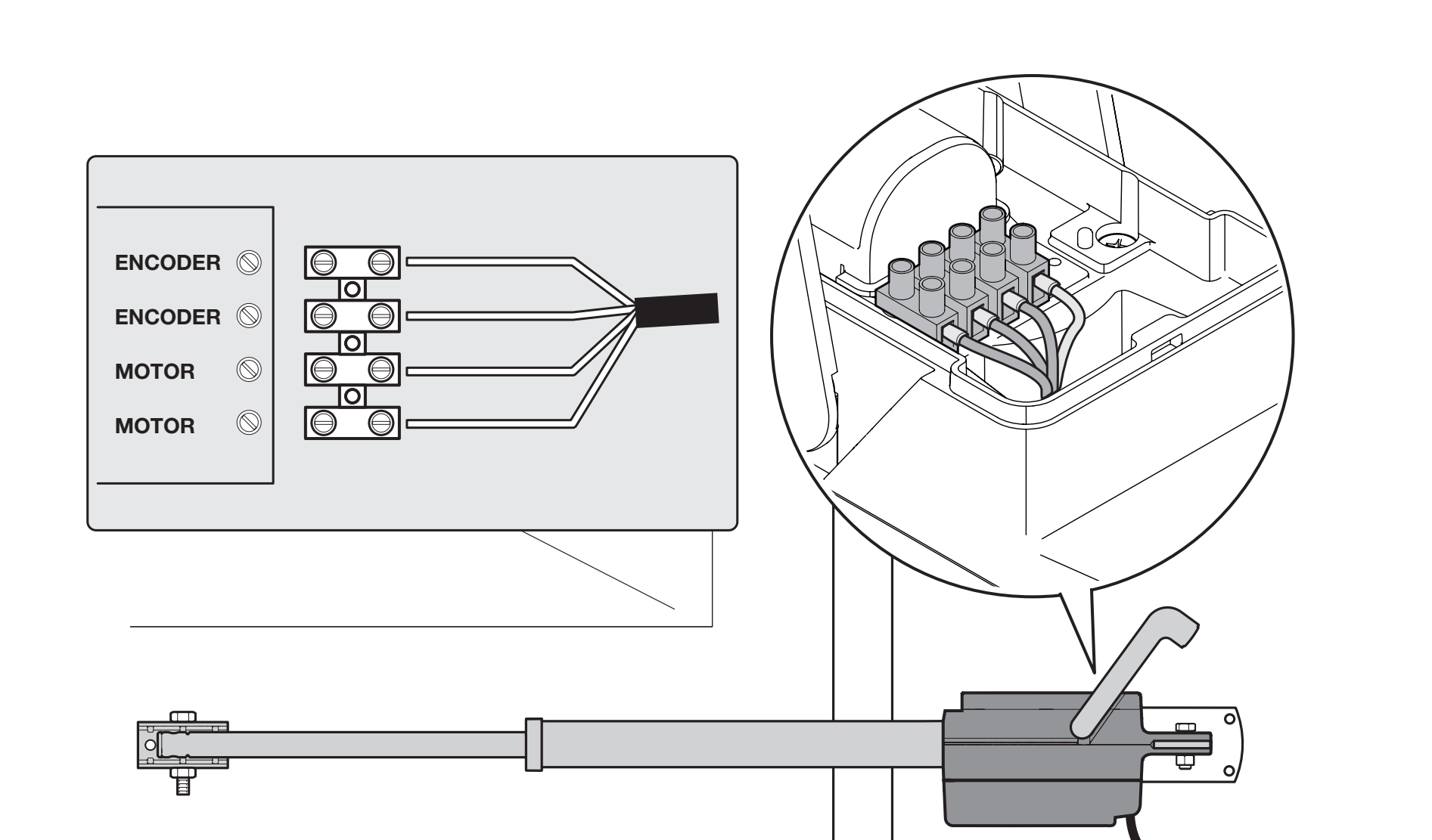

- Dok je napajanje isključeno, skinite poklopac motora i otpustite kabelsku uvodnicu.
- Provucite kabel, spojite stezaljke MOTOR i ENCODER prema crtežu, a PE spojite na uzemljivačku ušicu. Nemojte zamijeniti motorne vodiče s vodičima enkodera.
- Zategnite kabelsku uvodnicu, provjerite rasterećenje od potezanja i brtvljenje te vratite poklopac. Kabel mora imati dovoljno rezerve dok se motor kreće i ne smije zapinjati.
- Na MC824HR30 provjerite odgovarajuće priključke M/ENC i odaberite točan model motora prije učenja putanje.
Motorne stezaljke nemaju stalni +/−: upravljačka jedinica mijenja polaritet ovisno o smjeru. Ako se motor kreće u suprotnom smjeru, provjerite par motornih vodiča nakon isključivanja izvora napajanja; PE se ne mijenja. Potpuni prikaz orijentacije ploče i shema nalaze se u shemi spajanja MC824HR30.
Spajanje pribora i njegov polaritet
Pribor se spaja na MC824HR30. Motorni kabel TITAN nije BlueBUS. Za pomoćno napajanje ravnajte se prema oznakama STOP i SbS te detalju u nastavku.
| Priključak | Polaritet i električni podaci |
|---|---|

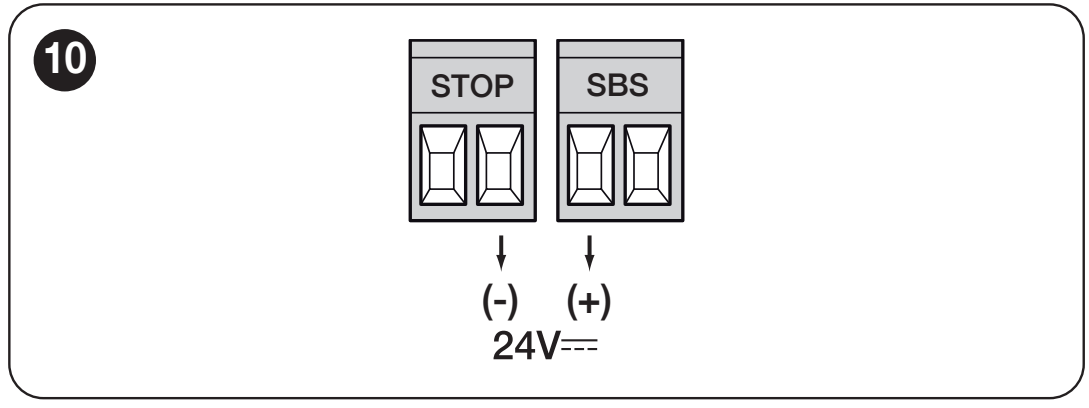

| Pomoćno napajanje | + lijeva stezaljka para SbS; − desna stezaljka para STOP kada su oznake orijentirane kao na crtežu. 24 V DC, −30 % / +50 %, najviše 200 mA. Napon ostaje prisutan i u stanju pripravnosti. |
| BlueBUS / NICE EPMB | Paralelno spajanje s dvije žice, bez polariteta. 2 × 0,5 mm² do 20 m; za 20–40 m 2 × 1 mm². Postavite adrese fotoćelija i ponovite učenje uređaja. |
| SbS, OPEN, CLOSE | Beznaponski NO sklopni kontakti. Bez +/−, ne priključivati vanjski napon. |
| STOP | NO, NC ili 8,2 kΩ, ovisno o priključenoj sigurnosnoj zaštiti. Vrsta ulaza prepoznaje se tijekom učenja; kontakt nema polaritet. |
| FLASH / NICE ELDC | Izlaz za signalno svjetlo 12 V DC, najviše 21 W. Upotrijebite ulaz i način spajanja ELDC-a predviđen za odgovarajuće napajanje; ovdje nemojte dovoditi polaritet pomoćnog izlaza SbS/STOP. |
| ELS / električna brava | 12 V AC, najviše 15 VA; bez +/−. PLA10 ili PLA11 odaberite prema mehaničkom položaju brave. |
Spajanje ostalih ulaza i izlaza potražite u potpunoj tablici priključnih stezaljki MC824HR30. Nemojte premošćivati zaštitne uređaje samo da bi se vrata pokrenula.
Prvo pokretanje s MC824HR30
Prije uključivanja moraju biti dovršeni nosači, graničnici, ožičenje motora i enkodera te sigurnosni uređaji. Tijekom učenja pokreta cijeli prostor vrata mora biti slobodan.
| Redoslijed | Što učiniti na upravljačkoj jedinici |
|---|---|
| 1. Provjera ožičenja | Provjerite motor i njegov ENC, zaštitne vodiče, fotoćelije i STOP. Za jedno krilo upotrebljava se M2. |
| 2. Odabir motora | Postavite točan tip TTN3724HS na biraču Motor Type prema tablici i izvornoj slici birača. Odabir se obavlja prije učenja krajnjih položaja. |
| 3. Učenje uređaja | Učitajte priključene uređaje BlueBUS i STOP prema postupku prvog pokretanja MC824HR30. Ponovite postupak nakon njihova dodavanja ili uklanjanja. |
| 4. Učenje položaja | Deblokirajte, postavite krila u odgovarajući početni položaj i blokirajte ih. Upotrijebite postupak učenja položaja za odabrani način rada. Ako smjer ili redoslijed nisu ispravni, odmah zaustavite učenje. |
| 5. Ispitivanje sustava | Provjerite potpuno otvaranje i zatvaranje, redoslijed preklapanja krila, usporavanje i sve zaštitne uređaje. Tek nakon toga predajte vrata korisniku. |
Programiranje i daljinsko upravljanje
TITAN TTN3724HS nema vlastite tipke za podešavanje. Podešava se pomoću triju tipki na MC824HR30: OPEN, STOP/SET i CLOSE. Automatsko zatvaranje, pauza, sila, brzina, usporavanje i odgoda krila podešavaju se na upravljačkoj jedinici prema potrebama konkretnih vrata.
| Postavka | Postupak |
|---|---|
| Razine I i II | Potpune tablice programiranja MC824HR30 sadrže raspone, vrijednosti LED indikatora i tvorničke postavke. |
| Sila i usporavanje | Promjena sile ne može zamijeniti popravak vrata koja zapinju. Nakon podešavanja ponovite funkcionalno i sigurnosno ispitivanje. |
| Daljinski upravljači NICE MYGO4 | Uparuju se na prijamniku NICE OXIBD prema postupku za radijski daljinski upravljač. Učenje odašiljača odvojeno je od učenja putanje. |
| Brisanje ili resetiranje | Primijenite postupak za konkretnu upravljačku jedinicu ili prijamnik. Resetiranje ploče i brisanje radijske memorije različiti su postupci. |
Rad u slučaju nestanka struje
Bez baterije, vrata deblokirajte ključem. Za automatsko rezervno napajanje trenutačne upravljačke jedinice upotrijebite NICE PSS324. Baterija se priključuje na predviđeni priključak upravljačke jedinice tek nakon završetka montaže, učenja i ispitivanja; nije uključena uz sam motor.
Pri upotrebi NICE PS124 ili starijeg modela PS324 s MC824HR30 potreban je adapter NICE CABLA11 a na ploči mora biti Stanje pripravnosti isključeno (razina I, L4 = OFF). Sam adapter nije dovoljan bez ispravnih postavki. Pojedinosti potražite u spajanju rezervnog napajanja MC824HR30.
Solarno napajanje SOLEMYO
NICE SOLEMYO SYKCE30 omogućuje napajanje prikladnog sustava bez mrežnog priključka, nakon procjene dnevnog broja ciklusa, potrošnje dodatne opreme i sunčanih uvjeta. Za SOLEMYO potrebno je uključiti stanje pripravnosti. Mrežno i solarno napajanje ne smiju se priključiti istodobno. Ova se postavka razlikuje od upotrebe PS124/PS324 s CABLA11.
Rješavanje problema
| Problem | Što provjeriti |
|---|---|
| Motor se ne pomiče | Napajanje i signalizaciju upravljačke jedinice, blokadu prijenosa, priključak MOTOR i odgovarajući ENC. Upotrijebite dijagnostiku MC824HR30. |
| Pri učenju kreće u suprotnom smjeru | Prekinite učenje. Nakon odspajanja svih izvora napajanja provjerite žice motora i odabrani model; zaštitni vodič ostaje spojen na PE. |
| Zaustavlja se ili se vraća | Najprije ručno provjerite mehaniku, geometriju i graničnike. Zatim provjerite sigurnosne ulaze i odgovarajući enkoder. Povećavanje sile nije rješenje za mehanički otpor. |
| Krila se nepravilno preklapaju | Dodjela M1/M2, njihovi ENC-ovi i odgoda otvaranja/zatvaranja prema preklapanju. Ponovite potrebno učenje. |
| Tipkalo radi, ali daljinski upravljač ne radi | Provjerite odašiljač, bateriju i memoriju radijskog prijamnika prema uparivanju daljinskih upravljača. |
| Ne radi u slučaju nestanka mrežnog napajanja | Provjerite stanje i priključak baterije; kod PS124/PS324 također CABLA11 i Stand-by OFF. Provjerite uvjete rezervnog napajanja. |
Ručno deblokiranje i blokiranje

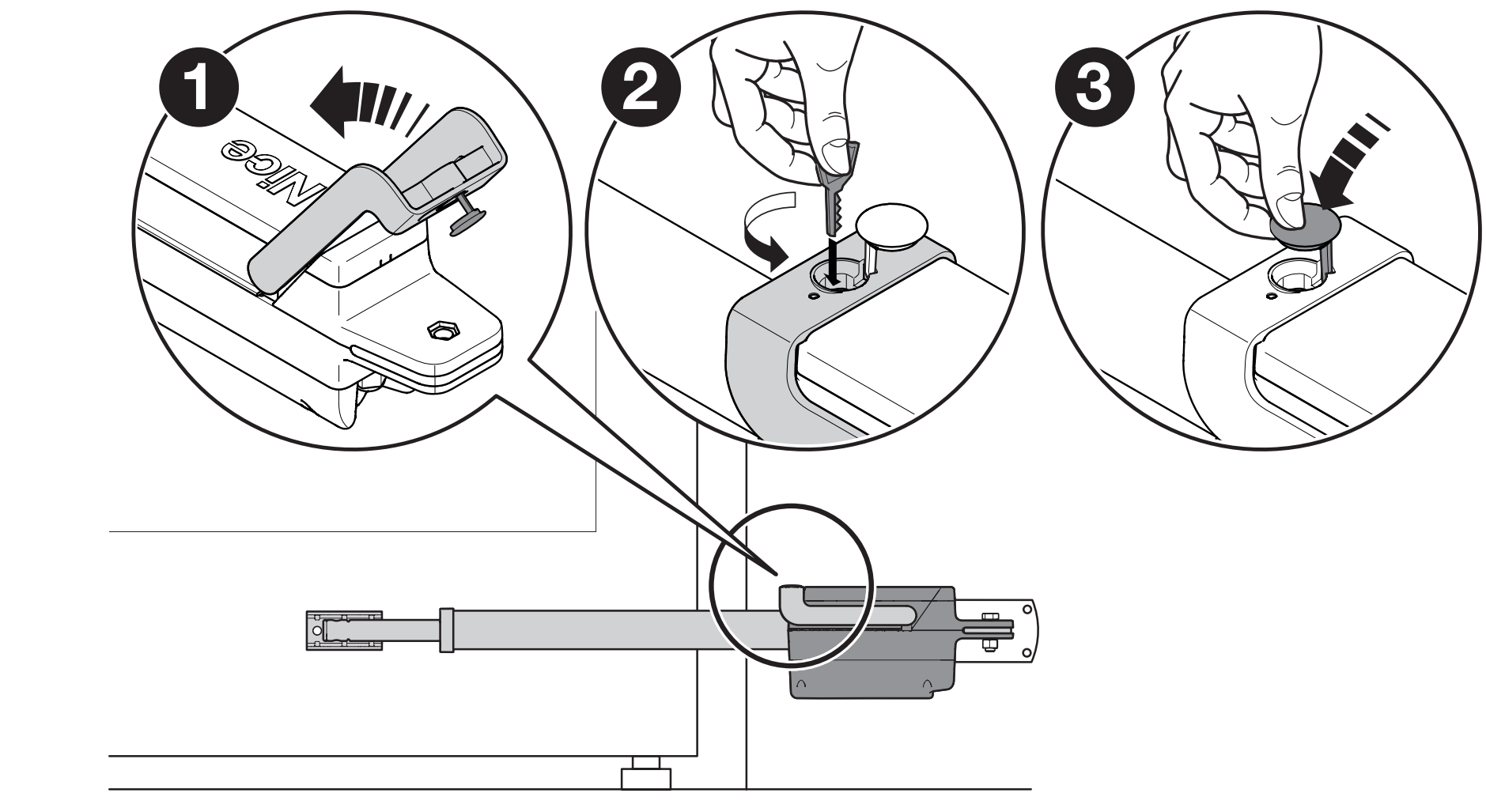

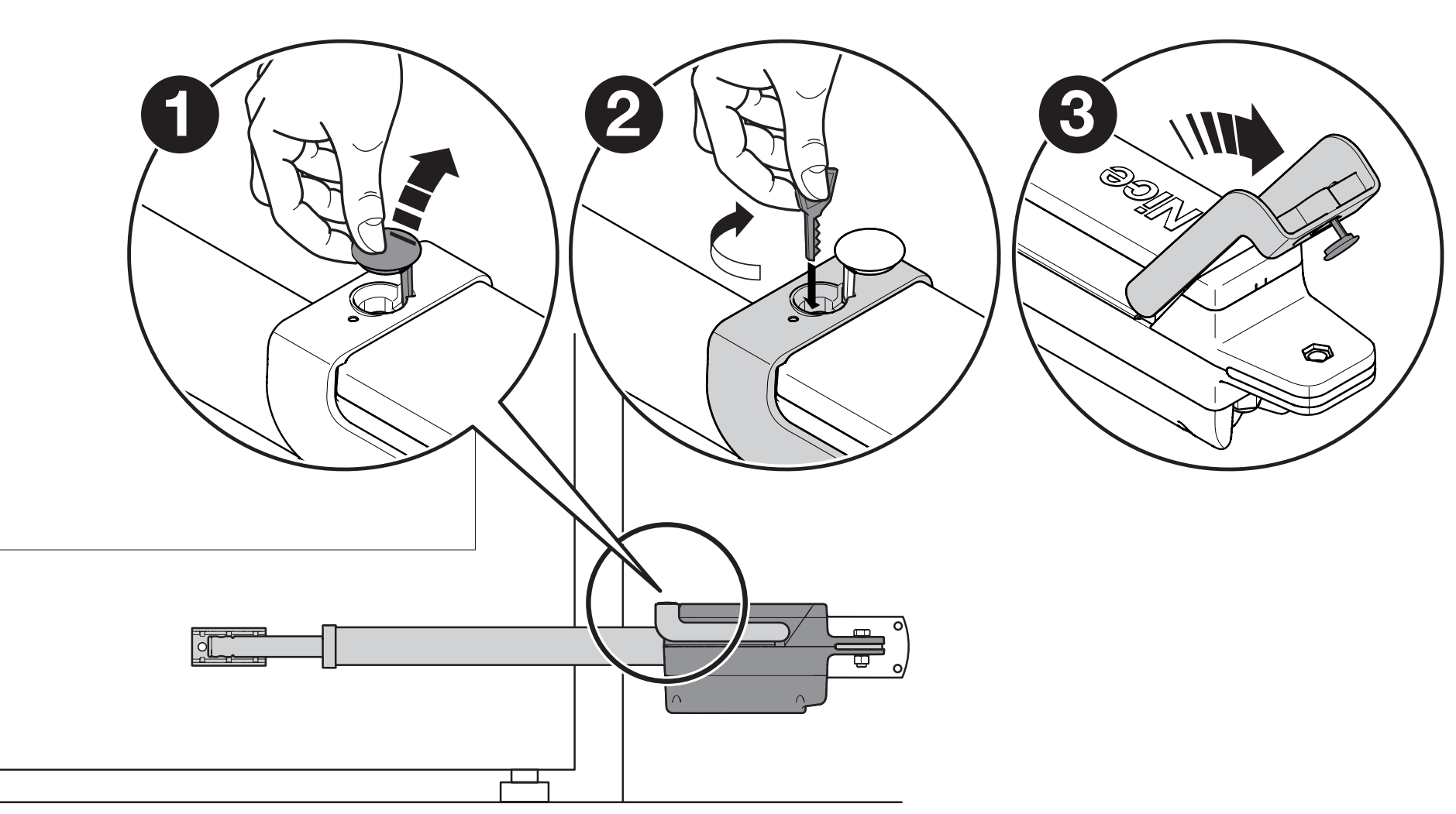

- Zaustavite kretanje i osigurajte krilo od nekontroliranog pomicanja. Skinite gumeni poklopac deblokade.
- Umetnite ključ i okrenite ga za 90° u smjeru kazaljke na satu. Krilo se sada može ručno otvoriti ili zatvoriti.
- Prije povratka na automatski rad pomaknite krilo približno do polovice hoda, okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu i pokrijte otvor.
- Kod dvokrilnih vrata zasebno deblokirajte ili blokirajte svaki motor.
Sigurnosna provjera i predaja
- Deblokirano krilo mora se moći ručno otvoriti i zatvoriti silom od najviše 390 N. Riječ je o provjeri mehaničkog pomicanja, a ne o dopuštenoj udarnoj sili na osobu.
- Blokirajte motore i isprobajte otvaranje, zatvaranje i zaustavljanje. Provjerite graničnike, preklapanje krila i dosezanje krajnjih položaja.
- Zasebno isprobajte fotoćelije, STOP, sigurnosne rubove i druge zaštitne uređaje. Ako se zaštita temelji na ograničenju sile, instalater mora izmjeriti udarne sile i provjeriti sigurnost sustava.
- Silom motora upravlja središnja upravljačka jedinica; maksimalna sila motora navedena u tehničkoj tablici nije sigurna sila pri kontaktu s osobom.
- Vrata predajte tek nakon uspješno provedenih provjera i upoznavanja vlasnika s upravljanjem, deblokiranjem i održavanjem. Djeca se ne smiju igrati upravljačkim uređajima niti boraviti u području kretanja vrata.
Redovito održavanje
Provjeru obavljajte najmanje svakih 6 mjeseci. Dok je napajanje isključeno, provjerite čvrstoću konzola i vijaka, koroziju, istrošenost zatiča i pokretnih dijelova, kabele, uvodnice i brtve. Zamijenite oštećene dijelove; nakon ponovnog uključenja napajanja ponovite funkcionalne i sigurnosne provjere cijelih vrata. Uočeni mehanički kvar nemojte rješavati povećanjem sile.
Tehnički podaci za TTN3724HS
| Parametar | Vrijednost |
|---|---|
| Tip | Nereverzibilni linearni motor s magnetskim enkoderom |
| Napajanje motora | 24 V DC |
| Upravljačka jedinica | MC824H; trenutačno MC824HR30 zasebno |
| Maksimalna duljina / masa krila | 3,7 m / 450 kg kao zasebni maksimumi prema grafikonu |
| Najveća brzina klipnjače | 3,2 cm/s = 0,032 m/s |
| Hod | 510 mm |
| Struja bez opterećenja | 1,5 A |
| Nazivna / maksimalna struja | 2,5 A / 6 A |
| Nazivna / maksimalna ulazna snaga | 60 W / 150 W |
| Nazivna / maksimalna sila | 300 N / 2 200 N |
| Radni ciklus | Neprekidan ciklus prema proizvođaču; prikladnost za rad ovisi o cijelim vratima i upravljanju |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Dimenzije kućišta | 910 × 105 × 170 mm |
| Ugradbena duljina L | 860–1 370 mm, ovisno o izvlačenju klipnjače |
| Masa motora | 8 kg |

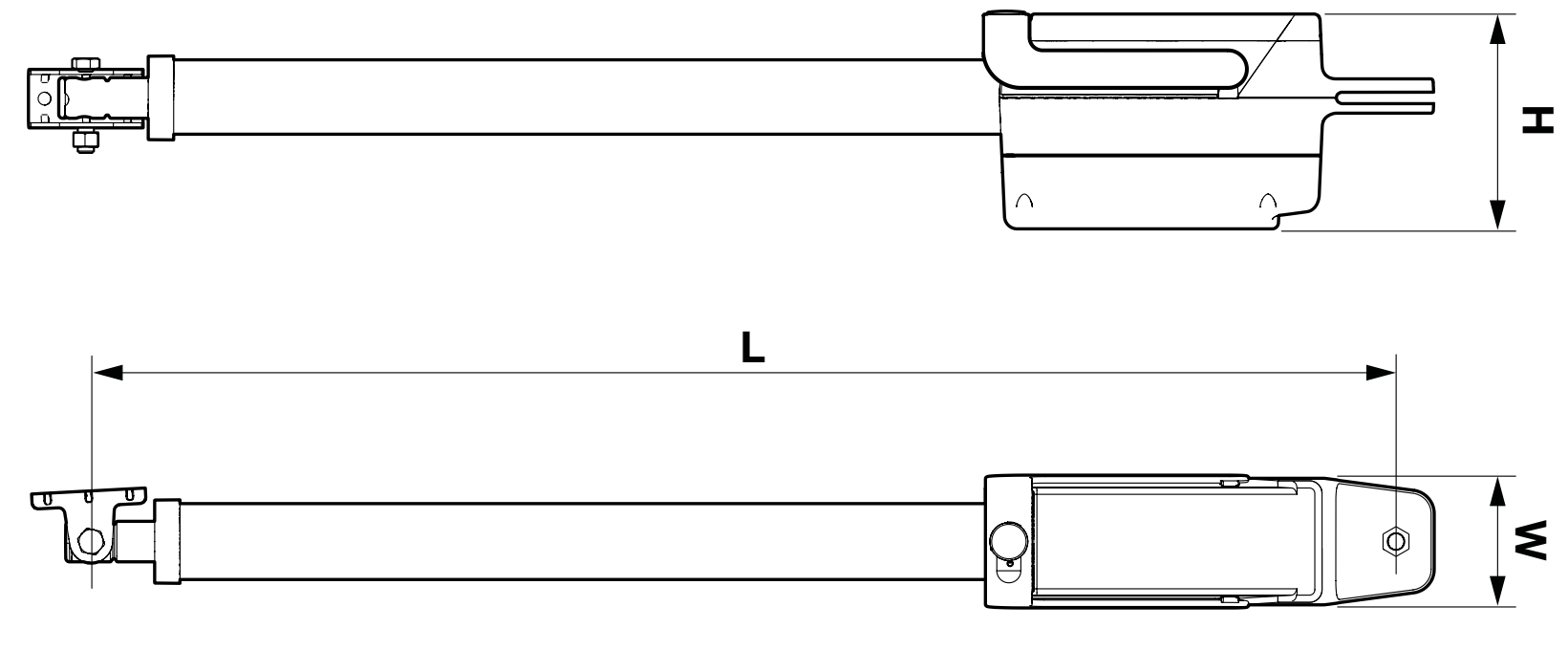

Ugradbena duljina L s crteža i dimenzije kućišta različiti su podaci. Pri procjeni potrebnog prostora uzmite u obzir i konzole, kretanje krila te pristup poklopcu.
