Opis proizvoda NICE TITAN TTN6024HS - samostalni pogon za krilna vrata za krilo do 6 m/450 kg

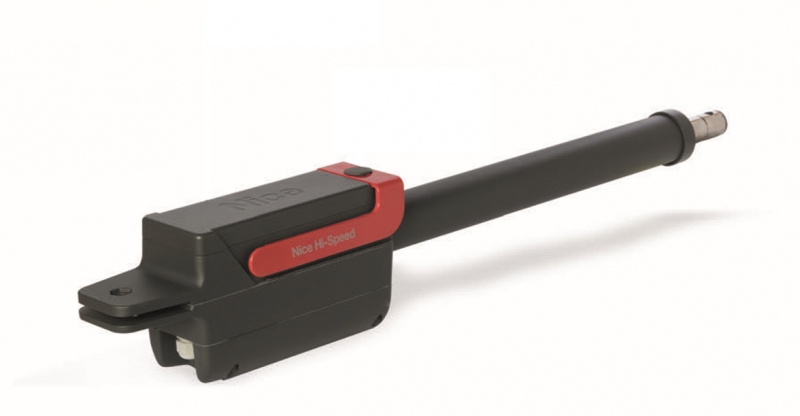

NICE TITAN TTN6024HS je samostalni brzi linearni pogon za jedno krilo vrata. Motor ima 24 V DC i magnetski enkoder; ne sadrži upravljačku jedinicu. Spaja se na NICE MC824HR30. Za dvokrilna vrata potrebna su dva motora i jedna pravilno spojena upravljačka jedinica.
Riječ je o nepovratni pogon s praktičnim deblokiranjem ključem u gornjem dijelu. Otvaranje do 90° traje okvirno približno 19 sekundi pri uobičajenoj montaži, bez uračunavanja ubrzavanja i usporavanja; stvarno vrijeme ovisi o dimenzijama montaže, postavkama i opterećenju. Ograničenja od 6 m i 450 kg razmatraju se zajedno prema grafikonu primjene.
Upravljačka jedinica i kompatibilni pribor
Magnetski enkoder pomaže upravljačkoj jedinici pratiti položaj krila i prepoznati prepreku. Automatsko očitavanje položaja, usporavanje u oba smjera, upravljanje s tri tipke i podešavanje sile omogućuje MC824HR30 s pločom MCA1R30. Upravljačka jedinica koristi dvostruku tehnologiju za prepoznavanje prepreka. Sigurnost se mora provjeriti na cijelim vratima.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka jedinica | Upravlja jednim ili dvama motorima TTN6024HS i njihovim magnetskim enkoderima. | MC824HR30 Kompatibilnost |
| Fotoćelije | Zaštita prolaza. BlueBUS je priključak pribora na upravljačkoj jedinici, a ne kabel za napajanje motora. | NICE EPMB Spajanje i adresiranje |
| Signalna svjetiljka | Signalizacija kretanja putem izlaza FLASH. | NICE ELDC Električni podaci izlaza |
| Prijamnik i daljinski upravljač | Utični prijamnik u upravljačkoj jedinici i kompatibilni odašiljač; samostalni motor ih ne sadrži. | NICE OXIBD / NICE MYGO4 Uparivanje daljinskih upravljača |
| Električna brava | Obavezna je za krilo dulje od 3 m. Okomitu ili vodoravnu izvedbu odaberite prema vratima. | NICE PLA10 / NICE PLA11 Izlaz ELS 12 V AC |
| Rezervno napajanje | Rad pri nestanku struje; odaberite prema priključku i verziji upravljačke jedinice. | NICE PSS324 Baterije i CABLA11 |
| Solarni komplet | Alternativno napajanje nakon procjene potrošnje, broja ciklusa i sunčanih uvjeta. | NICE SOLEMYO SYKCE30 Uvjeti rada |
TTN6024HS koristi MC824H, trenutačno MC824HR30; MC824L nije odgovarajuća zamjena. Upotrijebite točnu oznaku MC824HR30 i postavku za nepovratni motor TTN6024HS.
Kompleti za jedno ili dva krila

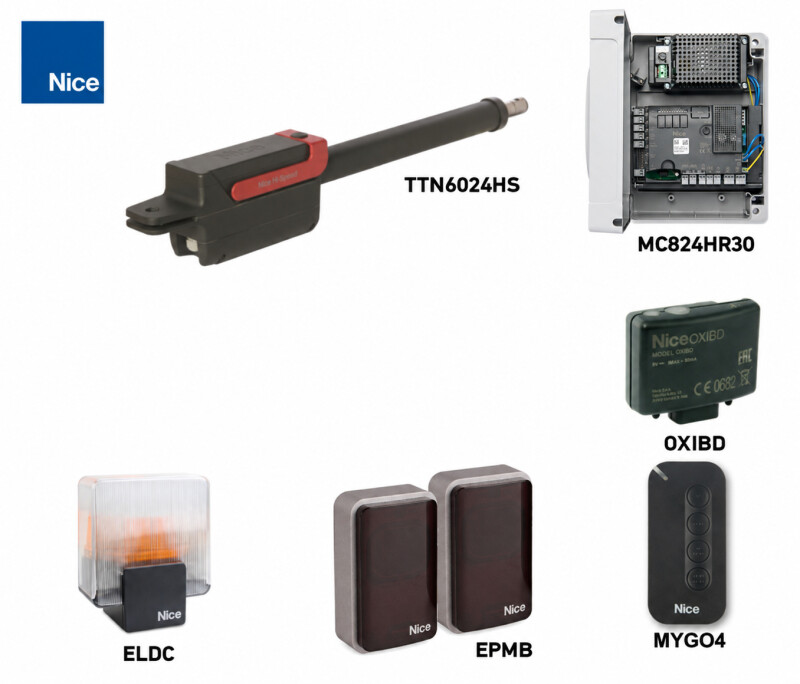

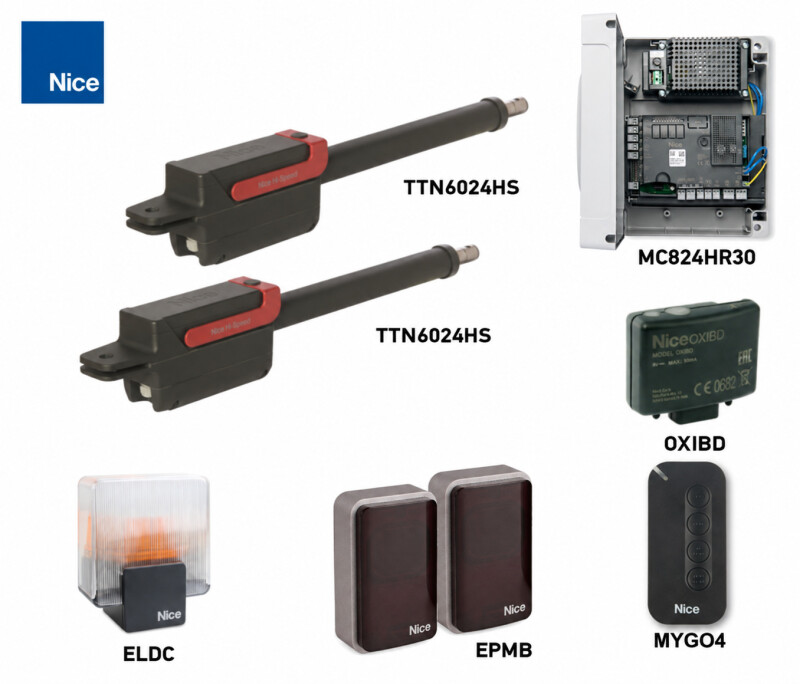

Svi navedeni kompleti TITAN sadrže MC824HR30, prijamnik OXIBD i daljinski upravljač MYGO4. Verzije s fotoćelijama dodatno sadrže EPMB; verzije s priborom uključuju i signalnu svjetiljku ELDC. Ograničenja se uvijek odnose na jedno krilo i jedan motor.
| Jedno krilo | Samostalni motor | Dva krila |
|---|---|---|
| Osnovni komplet S fotoćelijama S priborom  | 1 × TTN6024HS 24 V DC Magnetski enkoder Bez upravljačke jedinice  | Osnovni komplet S fotoćelijama S priborom  |
Što sadrži samostalni pogon
Pakiranje sadrži jedan motor TTN6024HS, prednji i stražnji montažni nosač te ključeve za deblokadu. Upravljačka jedinica, prijamnik, daljinski upravljači, fotoćelije, signalna svjetiljka i pričuvna baterija odabiru se zasebno ili u odgovarajućem kompletu. Pričvršćenje u nosivu podlogu mora odgovarati konkretnim vratima.
Duljina, masa i prikladnost krila
Za odabir motora potrebno je znati duljinu i masu krila, otpor pri kretanju, položaj šarki i utjecaj vjetra. Krilo mora biti čvrsto, pravilno obješeno i mora se ručno glatko pomicati cijelom putanjom.
| Parametar | Pojedinačno ograničenje |
|---|---|
| Duljina jednog krila | Najviše 6 m |
| Masa jednog krila | Najviše 450 kg; dopuštena masa smanjuje se s duljinom krila |

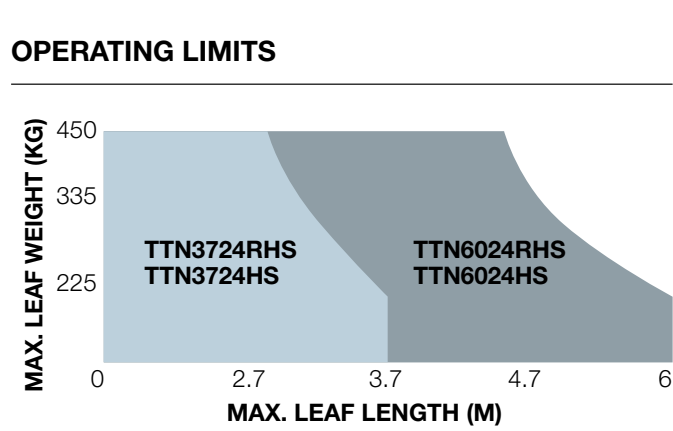

Vrijednosti od 6 m i 450 kg ne vrijede istodobno. Na grafikonu u nastavku TTN6024HS nalazi se u tamnijem području označenom ovim modelom. Vodoravno je prikazana duljina krila u metrima, a okomito njegova masa u kilogramima; kombinacija mora biti unutar dopuštenog područja.
Za krilo dulje od 3 m potrebna je električna brava, primjerice NICE PLA10 ili NICE PLA11. Njegovu orijentaciju odaberite prema vratima; ožičenje na ELS pronaći ćete u tablici izlaza.
Visina i oblik krila, puna ispuna, jak vjetar i otpor pri kretanju mogu znatno smanjiti dopušteno opterećenje. Prije odabira dugog ili teškog krila kontaktirajte nas s njegovim dimenzijama, masom, ispunom i predviđenim načinom rada. Dva motora ne mijenjaju ograničenje za jedno krilo.
Montaža motora i pričvršćivanje nosača
Montažu, ožičenje i puštanje u rad povjerite stručnom instalateru. Prije rada isključite sve izvore napajanja, uključujući bateriju. Motor ni prednji nosač ne smiju se oslanjati na slabu ispunu vrata; pričvršćenje mora prenijeti sile na nosivu konstrukciju.
Dimenzije A/B, prostor i graničnici
| Uvjet | Čega se treba pridržavati |
|---|---|

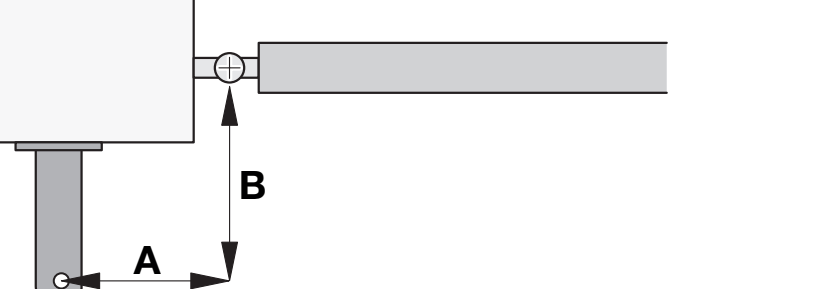

| Geometrija za 100° | A = 200 mm, B = 280 mm prema nacrtu. |
| Geometrija za 115° | A = 280 mm, B = 280 mm. A/B su udaljenosti od osi šarke prema slici, a ne dimenzije presjeka stupa. |
| Pričvršćivanje | Stražnji nosač pričvrstite u čvrstu podlogu, a prednji na nosivi okvir krila. Motor mora biti poravnat vodoravno, a zatici se moraju slobodno okretati. |
| Hod | 680 mm; ugradbena duljina L od 1 030 do 1 710 mm, ovisno o položaju klipa. Provjerite cijeli hod kako geometrija ne bi tjerala motor izvan njegova hoda. |
| Visina pri niskoj montaži | Najmanje 110 mm iznad tla. Ostavite prostor za pristup, deblokadu i zaštitu od vode ili nečistoća. |
| Graničnici | Čvrsto mehaničko zaustavljanje vrata u otvorenom i zatvorenom položaju. Učenje položaja ne zamjenjuje ispravnu mehaniku i izdržljive graničnike. |
| Prostor | Provjerite putanju cijelog motora i krila, mogućnost otvaranja poklopca te pristup ključu za deblokadu. |

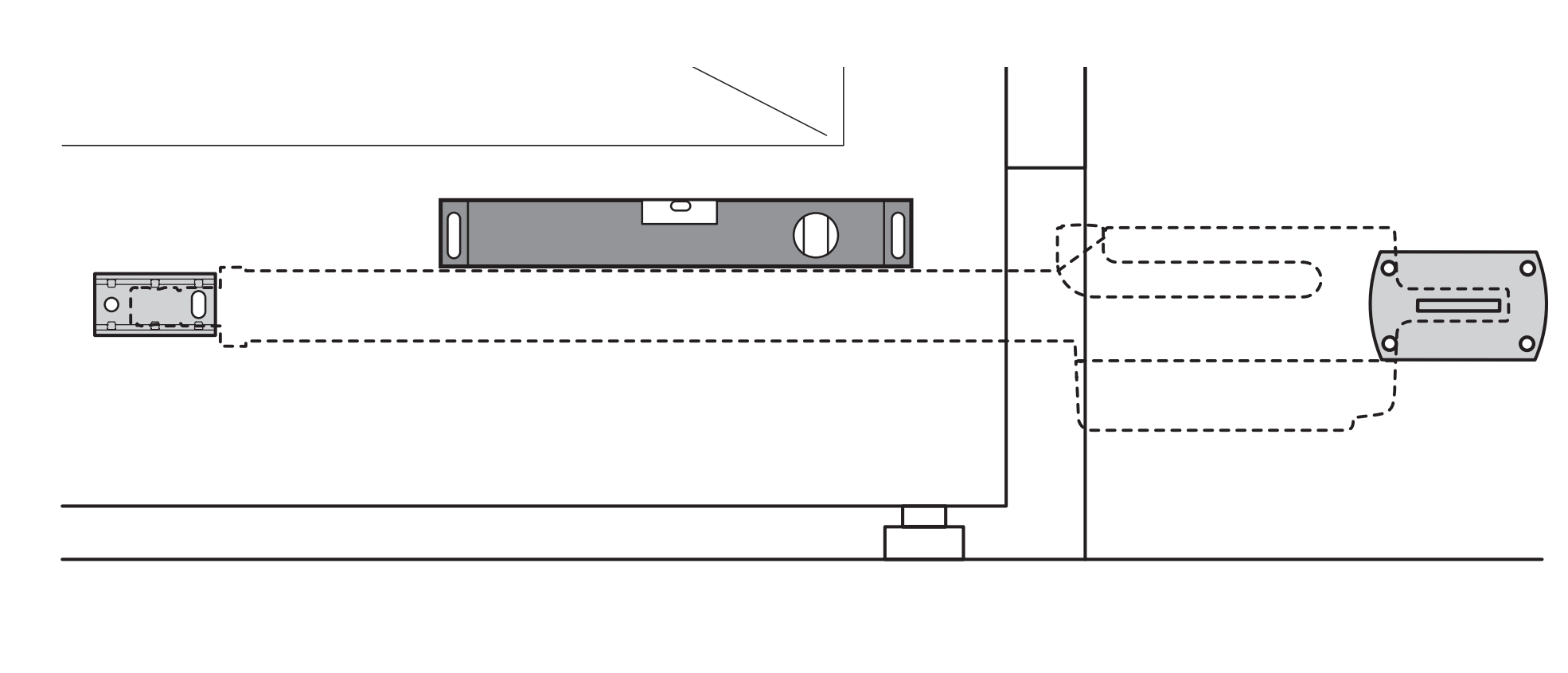

Postupak postavljanja nosača

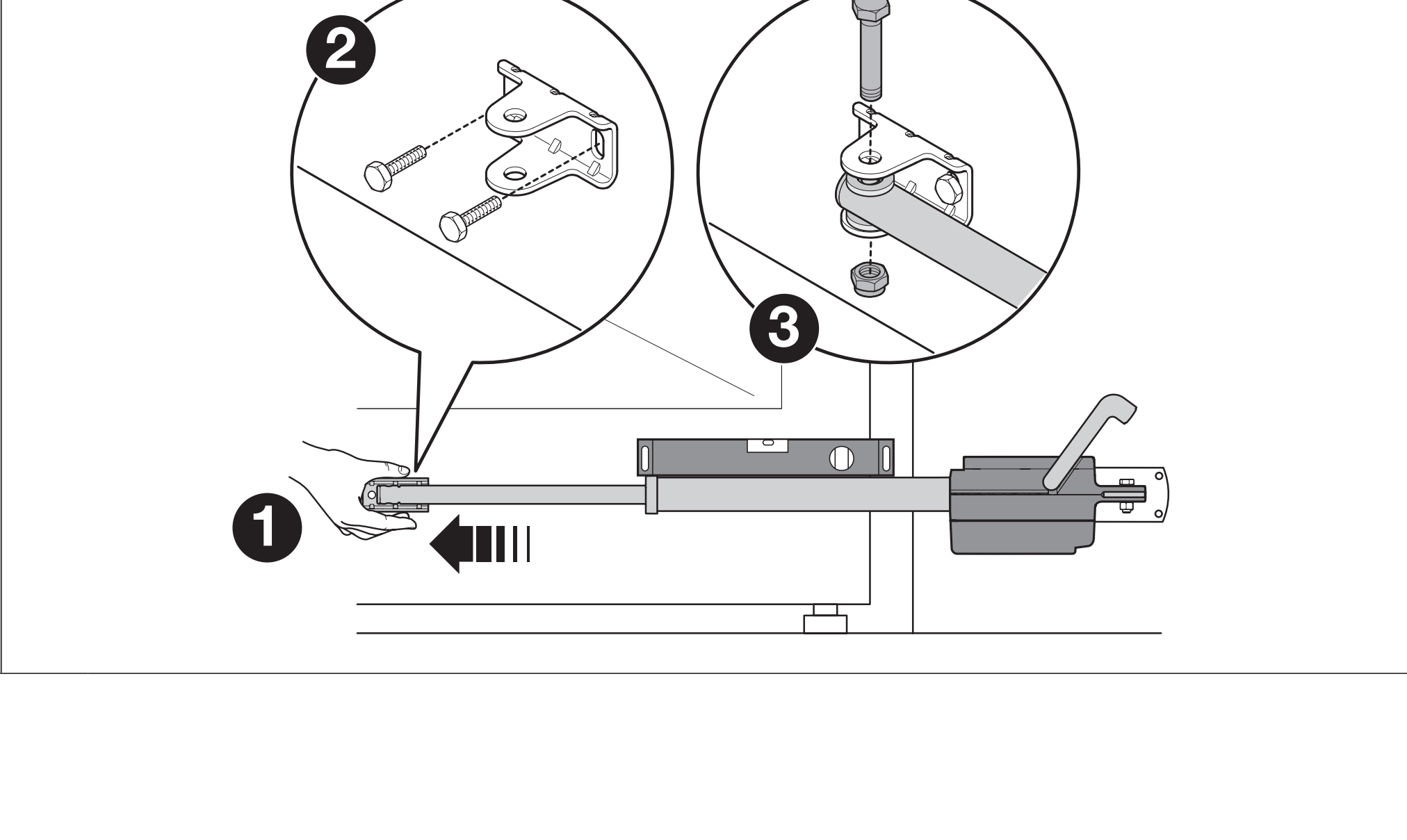

- Odredite mjesta prednjeg i stražnjeg nosača prema geometriji i željenom kutu otvaranja. Pričvrstite stražnji nosač, provjerite vodoravno poravnanje i objesite motor na njega.
- Deblokirajte motor ključem. Potpuno izvucite klip i privremeno postavite prednji nosač na krilo prema montažnoj slici.
- Poravnajte motor, spojite klip s prednjim nosačem i učvrstite zatik. Ručno pomaknite krilo cijelom putanjom i provjerite doseže li otvoreni graničnik bez zapinjanja.
- Odvojite klip od prednjeg nosača, trajno pričvrstite nosač i ponovno spojite motor. Tijekom zavarivanja motor ne smije biti priključen na napajanje niti izložen struji zavarivanja ili toplini.
- Provjerite zatike, pričvršćenje i cijeli ručni hod. Prije učenja položaja pomaknite krilo približno do polovice putanje i blokirajte motor.
Ožičenje motora i magnetskog enkodera
Motor radi na 24 V DC i ne spaja se izravno na 230 V. Mrežno napajanje spaja se na upravljačku jedinicu. Na motoru se nalaze dvije stezaljke MOTOR i dvije ENCODER; zaštitni vodič spaja se na zasebnu ušicu za uzemljenje.
| Vod | Ožičenje i duljina |
|---|---|
| Motor | 3 × 1,5 mm², najviše 10 m: dva vodiča motora i PE. MOTOR se spaja na odgovarajući izlaz M1 ili M2 upravljačke jedinice. |
| Enkoder | 2 × 1 mm², najviše 10 m. ENCODER se spaja na odgovarajući ulaz ENC istog motora. Polaritet ENC-a nije važan. |
| Zajednički kabel | Vodiči motora i enkodera mogu se zamijeniti jednim kabelom 5 × 1,5 mm² navedene duljine. Zaštitni vodič i dalje je namijenjen isključivo za PE. |
| Jedno krilo | Spojite motor na M2 a njegov enkoder na odgovarajući ulaz ENC za motor 2. M1 ostaje slobodan. |
| Dva krila | M2 upravlja krilom koje se prvo otvara; M1 krilom koje se prvo zatvara. Svaki motor mora imati pravilno dodijeljen vlastiti enkoder. |
- Dok je napajanje isključeno, skinite poklopac motora i otpustite kabelsku uvodnicu.

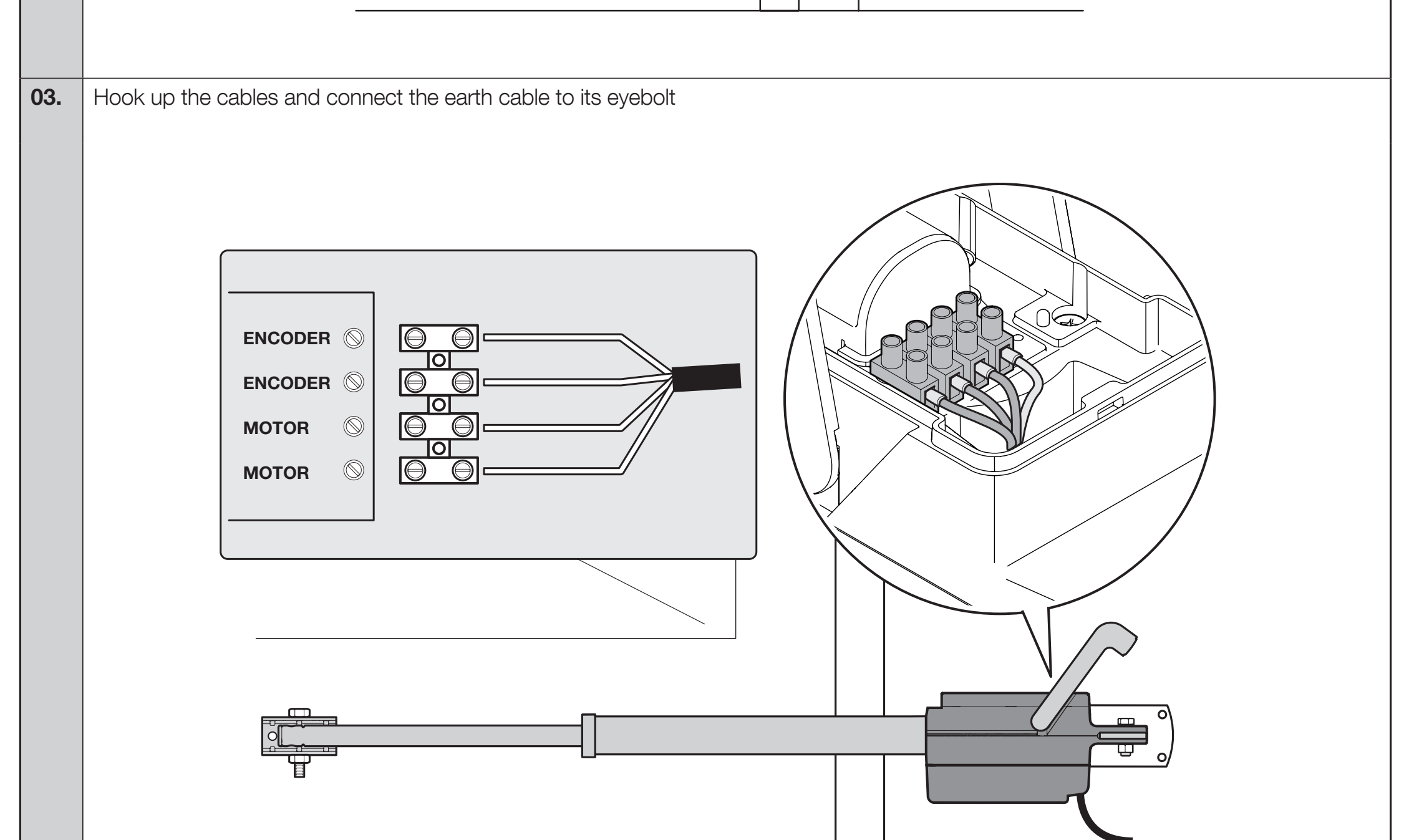

- Provucite kabel, spojite stezaljke MOTOR i ENCODER prema slici te PE spojite na ušicu za uzemljenje. Nemojte zamijeniti vodiče motora s vodičima enkodera.
- Zategnite uvodnicu, provjerite rasterećenje od naprezanja i brtvljenje te vratite poklopac. Kabel mora imati dovoljno rezerve pri kretanju motora i ne smije se zaglavljivati.
- Na MC824HR30 provjerite odgovarajuće M/ENC i odabir točnog modela motora prije učenja putanje.
Na motornim stezaljkama nema stalnog +/−: upravljačka jedinica mijenja polaritet ovisno o smjeru. Pri kretanju u suprotnom smjeru provjerava se par motornih vodiča nakon odspajanja izvora napajanja; PE se ne mijenja. Cjelovita orijentacija ploče i shema nalaze se u shemi ožičenja MC824HR30.
Spajanje pribora i njegov polaritet
Pribor se spaja na MC824HR30. Motorni kabel TITAN nije BlueBUS. Za pomoćno napajanje ravnajte se prema oznakama STOP i SbS te detalju u nastavku.

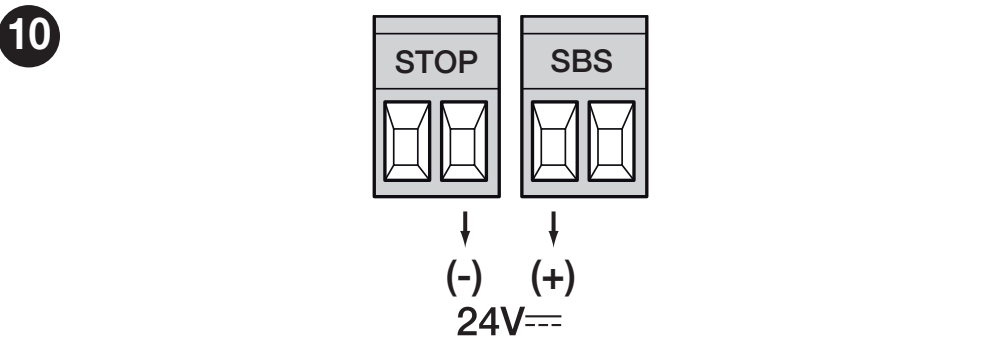

| Priključak | Polaritet i električni podaci |
|---|---|
| Pomoćno napajanje | + lijeva stezaljka para SbS; − desna stezaljka para STOP kada su oznake okrenute kao na slici. 24 V DC, −30 % / +50 %, najviše 200 mA. Napon je prisutan i u stanju pripravnosti. |
| BlueBUS / NICE EPMB | Paralelno spajanje dvjema žicama, bez polariteta. 2 × 0,5 mm² do 20 m; za 20–40 m 2 × 1 mm². Postavite adrese fotoćelija i ponovite učenje uređaja. |
| SbS, OPEN, CLOSE | Beznaponski NO sklopni kontakti. Bez +/−, ne priključujte vanjski napon. |
| STOP | NO, NC ili 8,2 kΩ, ovisno o priključenoj sigurnosnoj zaštiti. Vrsta ulaza prepoznaje se tijekom učenja; kontakt nema polaritet. |

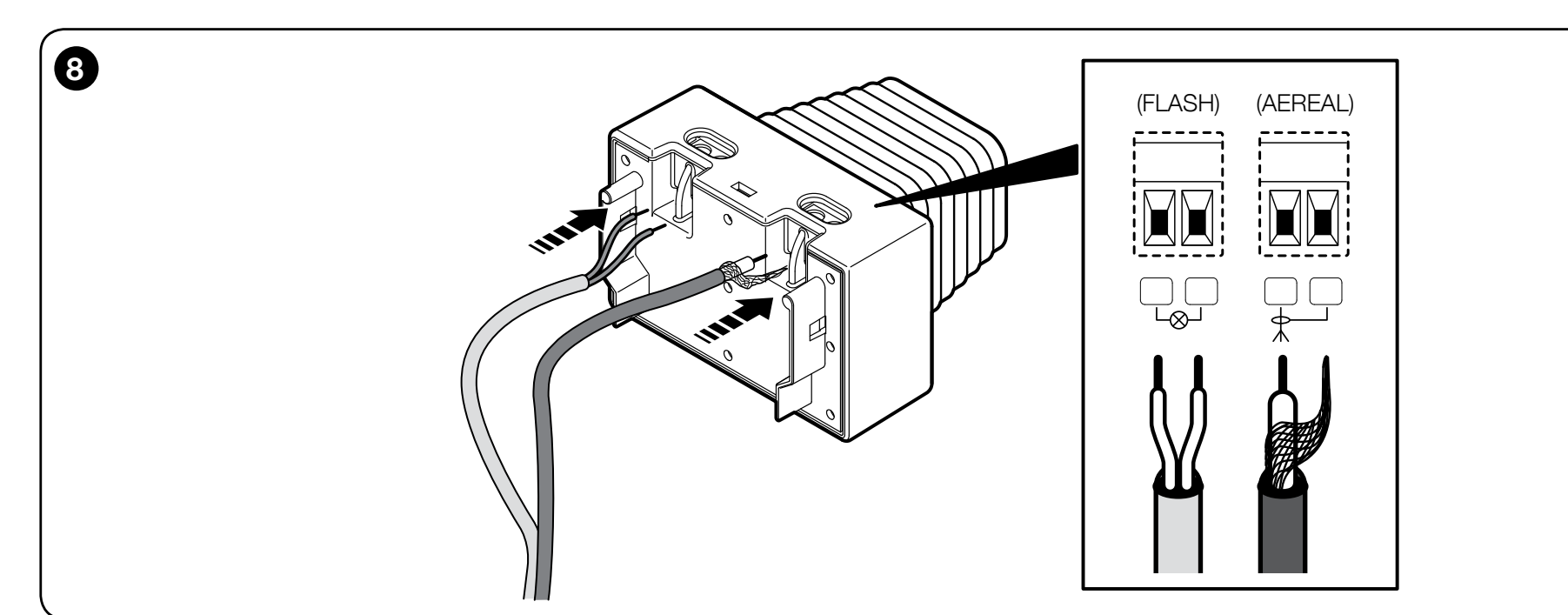

| FLASH / NICE ELDC | Izlaz za signalno svjetlo 12 V DC, najviše 21 W. ELDC spojite preko njegova para priključaka FLASH, odvojenog od stezaljki antene AEREAL. Na paru napajanja ELDC na crtežu nije označen +/−; oznaku pomoćnog izlaza SbS/STOP nemojte primjenjivati ovdje. |
| ELS / električna brava | 12 V AC, najviše 15 VA; bez +/−. Odaberite PLA10 ili PLA11 ovisno o mehaničkom položaju brave. |
Spajanje ostalih ulaza i izlaza pronaći ćete u potpunoj tablici stezaljki MC824HR30. Nemojte premošćivati zaštitne uređaje samo da bi se vrata pokrenula.
Prvo pokretanje s MC824HR30
Prije uključivanja moraju biti dovršeni nosači, graničnici, motorni i enkoderski vodovi te sigurnosni uređaji. Tijekom učenja kretanja cijelo područje vrata mora biti slobodno.
| Redoslijed | Što učiniti na upravljačkoj jedinici |
|---|---|
| 1. Provjera ožičenja | Provjerite motor i njegov ENC, zaštitne vodiče, fotoćelije i STOP. Kod jednog krila koristi se M2. |
| 2. Odabir motora | Postavite točnu vrstu TTN6024HS na biraču Motor Type prema tablici i izvornoj slici birača. Odabir se obavlja prije učenja krajnjih položaja. |
| 3. Učenje uređaja | Učitajte priključene uređaje BlueBUS i STOP prema postupku prvog pokretanja MC824HR30. Ponovite nakon dodavanja ili uklanjanja uređaja. |
| 4. Učenje položaja | Deblokirajte, postavite krila u prikladan početni položaj i blokirajte ih. Primijenite postupak učenja položaja za odabrani način rada. Ako smjer ili redoslijed nisu ispravni, odmah zaustavite učenje. |
| 5. Ispitivanje sustava | Provjerite potpuno otvaranje i zatvaranje, redoslijed preklapanja krila, usporavanje i sve zaštitne uređaje. Tek nakon toga predajte vrata korisniku. |
Programiranje i daljinsko upravljanje
TITAN TTN6024HS nema vlastite tipke za podešavanje. Podešava se trima tipkama na MC824HR30: OPEN, STOP/SET i CLOSE. Automatsko zatvaranje, stanka, sila, brzina, usporavanje i odgoda krila podešavaju se na upravljačkoj jedinici prema potrebama konkretnih vrata.
| Postavka | Postupak |
|---|---|
| Razine I i II | Potpune tablice programiranja MC824HR30 sadrže raspone, vrijednosti LED indikatora i tvorničke postavke. |
| Sila i usporavanje | Povećanje sile ne može zamijeniti popravak vrata koja zapinju. Nakon podešavanja ponovite funkcionalno ispitivanje i sigurnosnu provjeru. |
| Daljinski upravljači NICE MYGO4 | Uparuju se na prijamniku NICE OXIBD prema postupku za radijsko upravljanje. Učenje daljinskog upravljača odvojeno je od učenja putanje. |
| Brisanje ili ponovno postavljanje | Primijenite postupak za konkretnu upravljačku jedinicu ili prijamnik. Ponovno postavljanje ploče i brisanje radijske memorije odvojeni su postupci. |
Rad u slučaju nestanka struje
Bez baterije vrata deblokirajte ključem. Za automatsku pričuvnu bateriju za trenutačnu upravljačku jedinicu upotrijebite NICE PSS324. Baterija se priključuje u predviđeni priključak upravljačke jedinice tek nakon dovršetka montaže, učenja i ispitivanja; ne isporučuje se uz sam motor.
Pri upotrebi NICE PS124 ili starijeg PS324 s MC824HR30 potrebna je redukcija NICE CABLA11 a na ploči mora biti Stand-by isključen (razina I, L4 = OFF). Sama redukcija nije dovoljna bez ispravnog podešavanja. Pojedinosti su u povezivanju rezervnog napajanja MC824HR30.
Solarno napajanje SOLEMYO
NICE SOLEMYO SYKCE30 omogućuje napajanje odgovarajućeg sustava bez električne mreže, nakon procjene dnevnog broja ciklusa, potrošnje dodatne opreme i sunčanih uvjeta. Za SOLEMYO potrebno je uključiti Stand-by. Mrežno i solarno napajanje ne smiju se priključiti istodobno. Ova se postavka razlikuje od primjene PS124/PS324 s CABLA11.
Rješavanje problema
| Simptom | Što provjeriti |
|---|---|
| Motor se ne pomiče | Napajanje i signalizaciju upravljačke jedinice, blokadu prijenosa, priključak MOTOR i odgovarajući ENC. Upotrijebite dijagnostiku MC824HR30. |
| Tijekom učenja kreće se u suprotnom smjeru | Zaustavite učenje. Nakon odspajanja svih izvora napajanja provjerite žice motora i odabrani model; zaštitni vodič ostaje spojen na PE. |
| Zaustavlja se ili se vraća | Najprije ručno provjerite mehaniku, geometriju i graničnike. Zatim provjerite sigurnosne ulaze i odgovarajući enkoder. Sila nije rješenje za mehanički otpor. |
| Krila se nepravilno preklapaju | Dodjelu M1/M2, njihove ENC-ove i odgodu otvaranja/zatvaranja u skladu s preklapanjem. Ponovite potrebno učenje. |
| Tipkalo radi, ali daljinski upravljač ne | Provjerite odašiljač, bateriju i memoriju radijskog prijamnika prema uputama za uparivanje daljinskih upravljača. |
| Ne radi u slučaju nestanka električne energije | Stanje i priključak baterije; kod PS124/PS324 provjerite i CABLA11 te je li Stand-by isključen. Provjerite uvjete rezervnog napajanja. |
Ručno deblokiranje i blokiranje

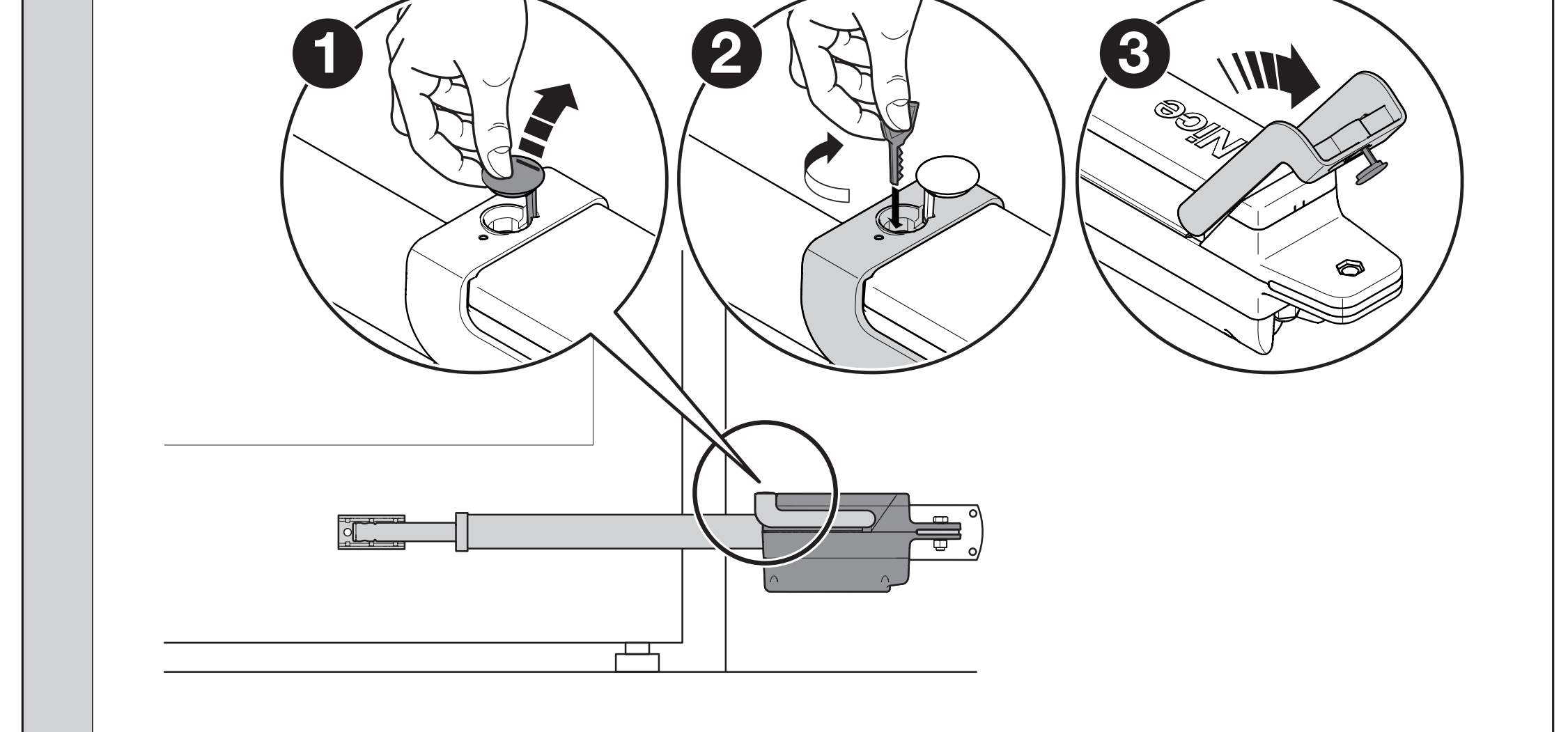

- Zaustavite kretanje i osigurajte krilo od samostalnog pomicanja. Skinite gumeni poklopac mehanizma za deblokiranje.
- Umetnite ključ i okrenite ga za 90° u smjeru kazaljke na satu. Krilo se sada može ručno otvoriti ili zatvoriti.

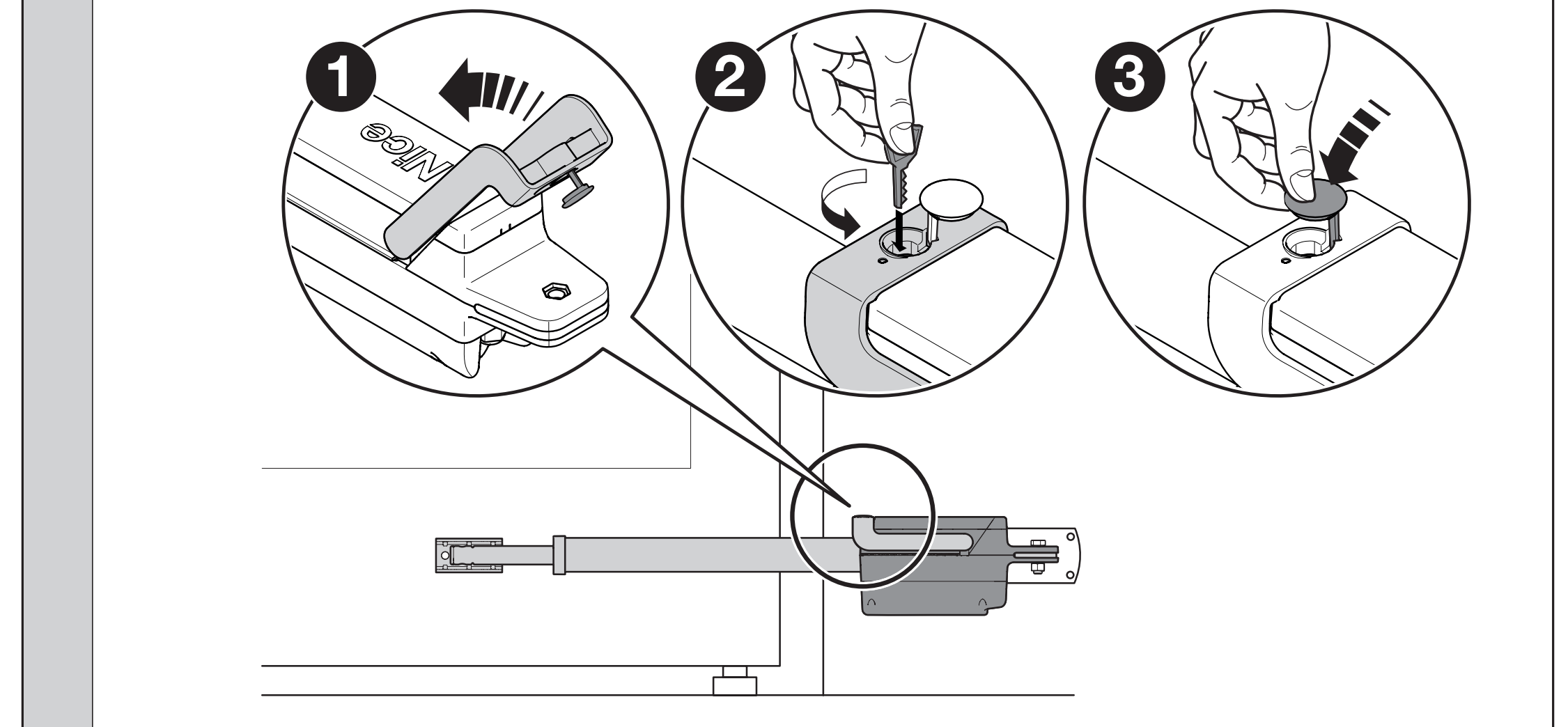

- Prije povratka u automatski način rada pomaknite krilo približno na polovicu putanje i okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu i pokrijte otvor.
- Kod dvokrilnih vrata zasebno deblokirajte ili blokirajte svaki motor.
Sigurnosna provjera i predaja
- Deblokirano krilo mora se moći ručno otvoriti i zatvoriti silom od najviše 390 N. Riječ je o provjeri mehaničkog pomicanja, a ne o dopuštenoj udarnoj sili na osobu.
- Blokirajte motore i isprobajte otvaranje, zatvaranje i zaustavljanje. Provjerite graničnike, preklapanje krila i dosezanje krajnjih položaja.
- Zasebno isprobajte fotoćelije, STOP, sigurnosne rubove i ostale zaštitne uređaje. Ako se zaštita temelji na ograničenju sile, instalater mora izmjeriti udarne sile i provjeriti sigurnost sustava.
- Silu motora podešava upravljačka jedinica; maksimalna sila motora navedena u tehničkoj tablici nije sigurna sila kontakta s čovjekom.
- Vrata predajte tek nakon uspješno obavljenih provjera i podučavanja vlasnika o upravljanju, deblokiranju i održavanju. Djeca se ne smiju igrati upravljačkim uređajima ni u području kretanja vrata.
Redovito održavanje
Provjeru osigurajte najkasnije svakih 6 mjeseci. Uz odspojeno napajanje provjerite čvrstoću nosača i vijaka, koroziju, istrošenost zatikâ i pomičnih dijelova, kabele, uvodnice i brtve. Zamijenite oštećene dijelove; nakon ponovnog priključenja napajanja ponovite funkcionalne i sigurnosne provjere cijelih vrata. Utvrđeni mehanički kvar nemojte rješavati povećanjem sile.
Tehnički podaci TTN6024HS
| Parametar | Vrijednost |
|---|---|
| Izvedba | Nepovratni linearni pogon s magnetskim enkoderom |
| Napajanje motora | 24 V DC iz kompatibilne upravljačke jedinice |
| Upravljačka jedinica | MC824H; trenutačno MC824HR30 zasebno |
| Ograničenja za pojedinačno krilo | 6 m / 450 kg; kombinacija prema grafikonu |
| Brzina klipnjače | 0,027 m/s = 2,7 cm/s |
| Maksimalna struja / snaga | 7 A / 150 W |
| Sila | 1 900 N |
| Hod | 680 mm |
| Radni ciklus | Neprekidni ciklus prema proizvođaču; prikladnost rada procjenjuje se za cijela vrata i upravljački sustav |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Dimenzije kućišta | 1 080 × 105 × 170 mm |
| Ugradbena duljina L | 1 030–1 710 mm, ovisno o izvlačenju klipnjače |
| Masa motora | 9 kg |

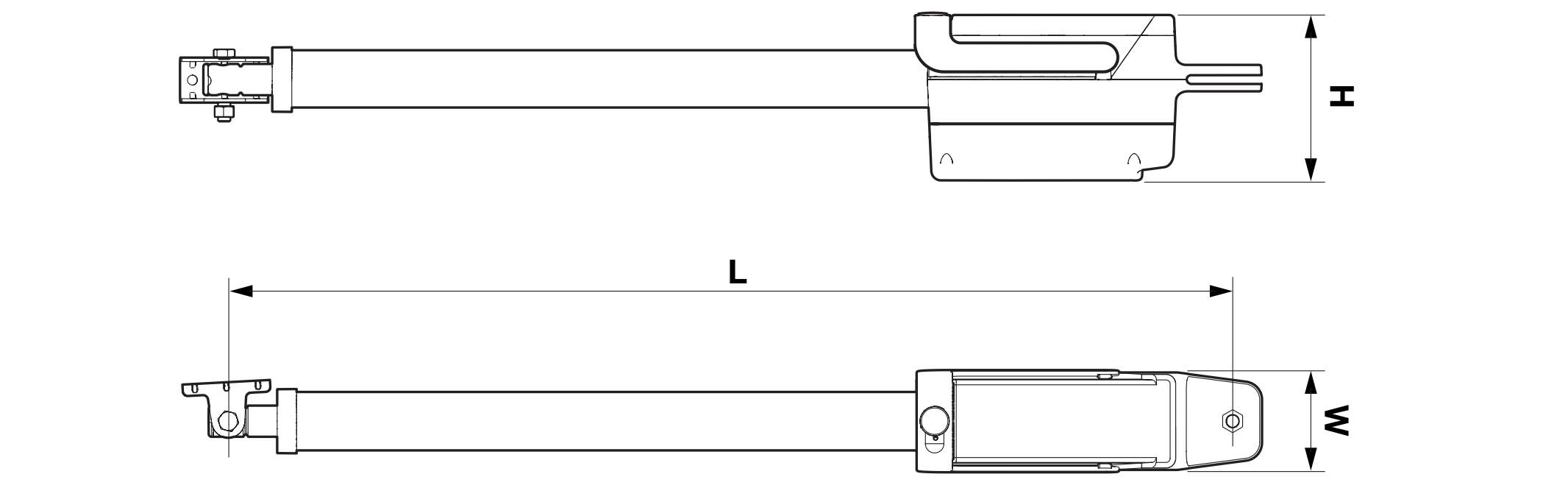

Ugradbena duljina L na crtežu i dimenzije kućišta različiti su podaci. Pri procjeni prostora uzmite u obzir i nosače, kretanje krila i pristup poklopcu.
