NICE Toona TO6024HS – brzi 24 V pogon za krilna vrata
NOVO| Dostupnost proizvoda: | do 7 dana | Robu standardno otpremljujemo do 7 dana. |
|---|
do 7 dana
656,18 € s PDV-om
| Težina |
|---|
| 12 kg |
Opis proizvoda NICE Toona TO6024HS – brzi 24 V pogon za krilna vrata
NICE Toona TO6024HS je brzi samostalni pogon za jedno krilo vrata s motorom 24 V DC i magnetskim enkoderom. Granične vrijednosti 6 m i 1 450 kg moraju se procjenjivati prema zajedničkoj krivulji opterećenja.
NICE navodi otvaranje za 90° za otprilike 30 sekundi pri standardnoj montaži, bez uračunavanja ubrzavanja i usporavanja. Stvarno vrijeme ovisi o geometriji, krilu i postavkama upravljačke jedinice. Motor se prodaje zasebno; dodatnu opremu i upravljanje potrebno je odabrati zasebno.
Što se nalazi u pakiranju pogona

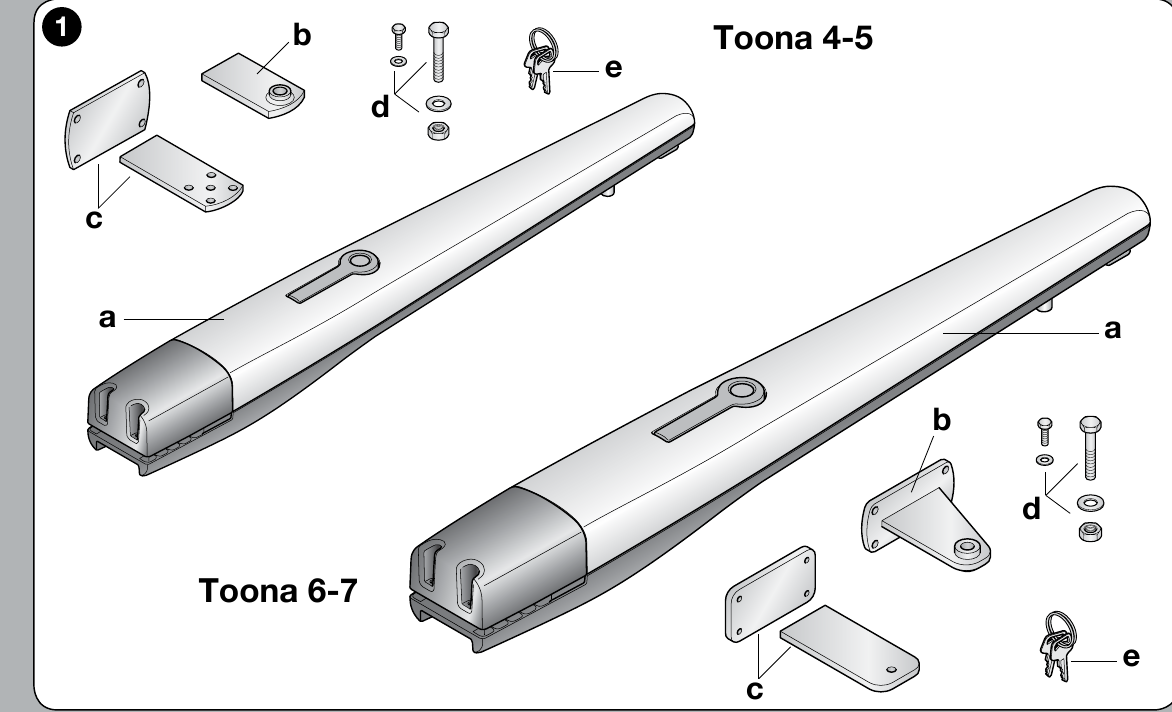

U donjem dijelu izvorne slike s oznakom Toona 6–7 nalaze se motor, prednji nosač, stražnji nosač s pločom, spojni materijal za montažu i ključevi za ručnu deblokadu. Točan broj sitnih dijelova ovisi o izvedbi isporučenog pakiranja; upravljačka jedinica i sigurnosna dodatna oprema odabiru se zasebno.
Spajanje dodatne opreme na MC824HR30
Sljedeće priključne stezaljke pripadaju upravljačkoj jedinici MC824HR30/MCA1R30 u sklopu s motorom TO6024HS, a ne samom motoru. Prije rada isključite mrežno napajanje i odspojite rezervnu bateriju. Ako koristite drugu ploču, poslužite se njezinom shemom.
| Dodatna oprema | Priključne stezaljke, napon i polaritet |
|---|---|
| Fotocelije BlueBUS | Kompatibilne fotocelije, primjerice EPMB, spojite dvama vodičima na BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon promjene uređaja ponovite postupak učenja. |
| STOP i naredbe | Ulaz STOP prihvaća beznaponski kontakt NO, NC ili element s otporom 8,2 kΩ; njegovo se stanje uči. SbS, Open i Close prihvaćaju beznaponski kontakt NO na odgovarajućem paru priključnih stezaljki. Kontakti nemaju +/− i na ulaz nemojte dovoditi vanjski napon. |
| Pomoćno napajanje | Desna priključna stezaljka para STOP = −, lijeva priključna stezaljka para SbS = +, prema orijentaciji slike u nastavku (natpisi iznad priključnih stezaljki). Napajanje kompatibilnog čitača ili modula: 24 V DC (−30 % do +50 %), najviše 200 mA, i u stanju mirovanja. Relej za naredbe modula spojite zasebno kao beznaponski kontakt; provjerite dopušteni raspon napona i potrošnju modula. |
| Signalna svjetiljka, brava, kontrolna lampica | FLASH: 12 V DC, najviše 21 W; ELS: 12 V AC, najviše 15 VA, bez fiksnog +/−; OGI: 24 V DC, najviše 4 W. Za FLASH/OGI shema ne određuje redoslijed +/− na paru priključnih stezaljki, stoga ga nemojte nagađati; kod polariziranog proizvoda provjerite oznake na ploči i proizvodu. Funkcija izlaza može se promijeniti programiranjem. |
| Radio i rezervno napajanje | Utični prijamnik spaja se u priključak SM, a rezervni akumulator u odgovarajući priključak, ovisno o ugrađenoj ploči. Ne spajaju se na BlueBUS ni na priključne stezaljke motora. |
Detaljan raspored priključnih stezaljki, postupak učenja i ispitivanje sigurnosnih elemenata potražite u vlastitom priručniku upravljačke jedinice MC824HR30.
Upravljačka jedinica i dodatna oprema
Samostalni motor zahtijeva odgovarajuću upravljačku jedinicu. Aktualna MC824HR30/MCA1R30 upravlja jednim ili dvama motorima od 24 V i ima vlastiti priručnik; za stariju MC824HR10/MCA1R10 upotrijebite priručnik njezine ploče. Provjerite konkretan sadržaj opreme u odabranom kompletu.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Upravlja motorom od 24 V; odaberite priručnik za stvarno ugrađenu ploču. | MC824HR30/MCA1R30 |
| Prijamnik | Odaberite radio-prijamnik prema kodiranju odašiljača i ploči. | OXI · OXIBD · OXILR |
| Odašiljač | Odaberite ga prema prijamniku; načini rada BD i LR zahtijevaju odgovarajući prijamnik. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotoćelije | Odabir prema ulazima BlueBUS, napajanju i opremi konkretne upravljačke jedinice. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Signalna lampica | Napon, snaga i način treperenja moraju odgovarati izlazu upravljačke jedinice. | ELDC · WLT |
Kompleti s pogonom TO6024HS
U ponudi su zasebni kompleti za jednokrilnu i dvokrilnu ogradu. Prije narudžbe provjerite stvarni sadržaj kompleta i upravljačku ploču na konkretnoj stranici proizvoda.
| Jednokrilna ograda | Dvokrilna ograda |
|---|---|
| Komplet s priborom Komplet s fotoćelijama Osnovni komplet | Osnovni komplet Komplet s priborom Komplet s fotoćelijama |
Raspon primjene za jedno krilo

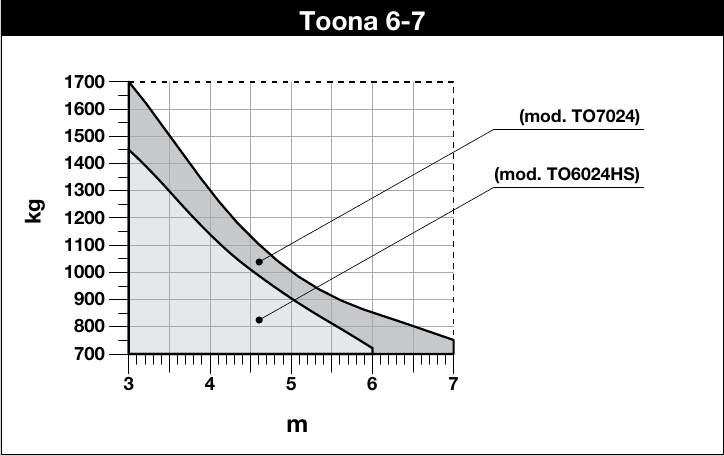

Duljina i težina su zajedničko ograničenje. Krivulja TO6024HS doseže približno 1 450 kg pri 3 m; pri 6 m približno 700 kg. Koristite samo krivulju svojeg modela i uzmite u obzir otpor pri kretanju, punu ispunu i vjetar; krajnje vrijednosti ne mogu se automatski povezati.
Vijek trajanja ovisno o opterećenju
Za jedno krilo zbrojite odgovarajuće indekse težine, duljine i okoline. Zbroj zatim usporedite s grafom NICE. Iznad 100 % graf više ne prikazuje vrijednost. Riječ je o okvirnoj procjeni vijeka trajanja od 80 000 do 250 000 radnih ciklusa, ovisno o opterećenju, a ne o jamstvu.
| Utjecaj na jedno krilo | Indeks |
|---|---|
| Težina do 400 kg | 0 % |
| Više od 400 do 500 kg | 10 % |
| Više od 500 kg | 20 % |
| Duljina 2–3 m | 0 % |
| Duljina 3–4 m | 0 % |
| Duljina veća od 4 do 5 m | 10 % |
| Duljina veća od 5 do 6 m | 20 % |
| Temperatura iznad 40 °C, ispod 0 °C ili vlažnost iznad 80 % | 20 % |
| Puna ispuna krila | 15 % |
| Vjetrovito područje | 15 % |
| Graf NICE |
|---|
|
Montaža pogona i nosača
Prije montaže provjerite čvrstoću ograde, glatko ručno pomicanje krila, prostor za deblokadu i prikladno mjesto na čvrstom dijelu krila. Montažu i električno spajanje prepustite kvalificiranom tehničaru.
Pričvršćivanje stražnjeg nosača i graf A/B/C
Stup i nosači: Okvirno preporučujemo čvrst čelični stup 120 × 120 mm. Kod 100 × 100 mm monter mora posebno procijeniti debljinu stijenke, sidrenje, temelj, odmak šarke i opterećenje vjetrom. Sam presjek ne jamči čvrstoću.

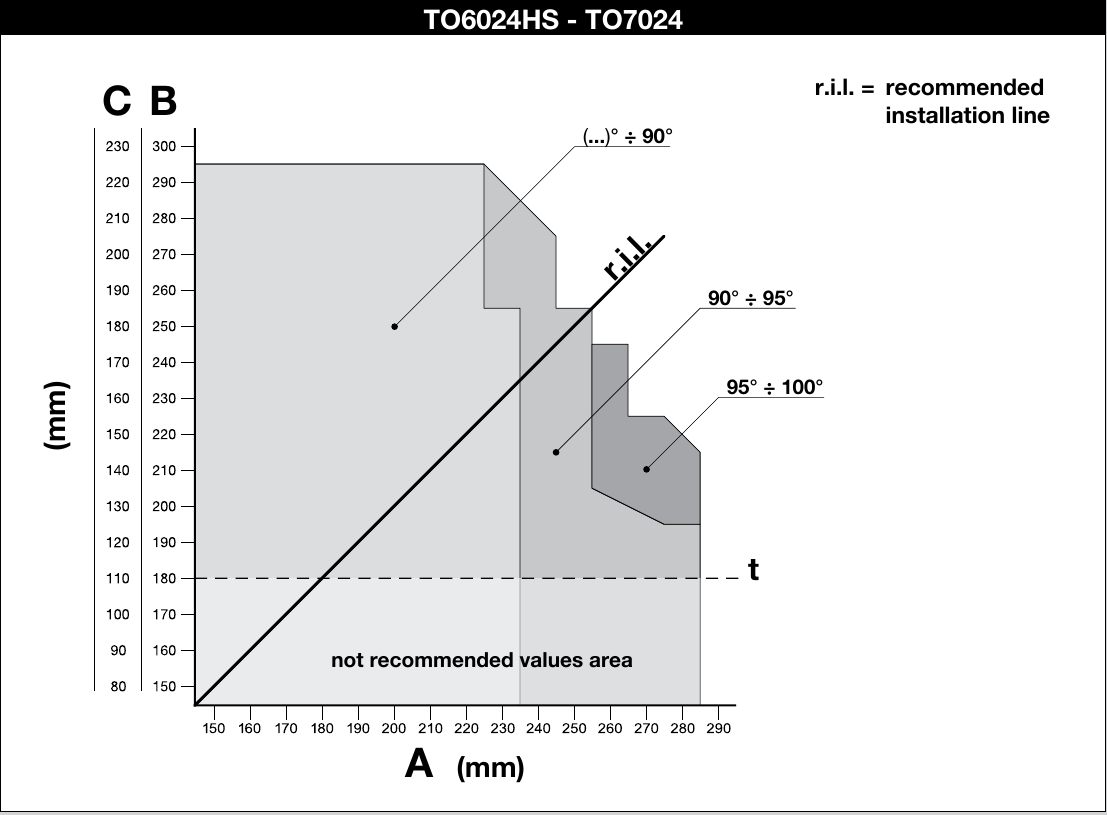

Izmjerite odmak šarke C. Na izvornom grafu TO6024HS/TO7024 povucite vodoravnu crtu od C i očitajte B; sjecište s preporučenom linijom r.i.l. određuje kut, a okomica A. Dimenzije A i B trebaju biti slične. Vrijednosti B ispod crte t NICE ne preporučuje.

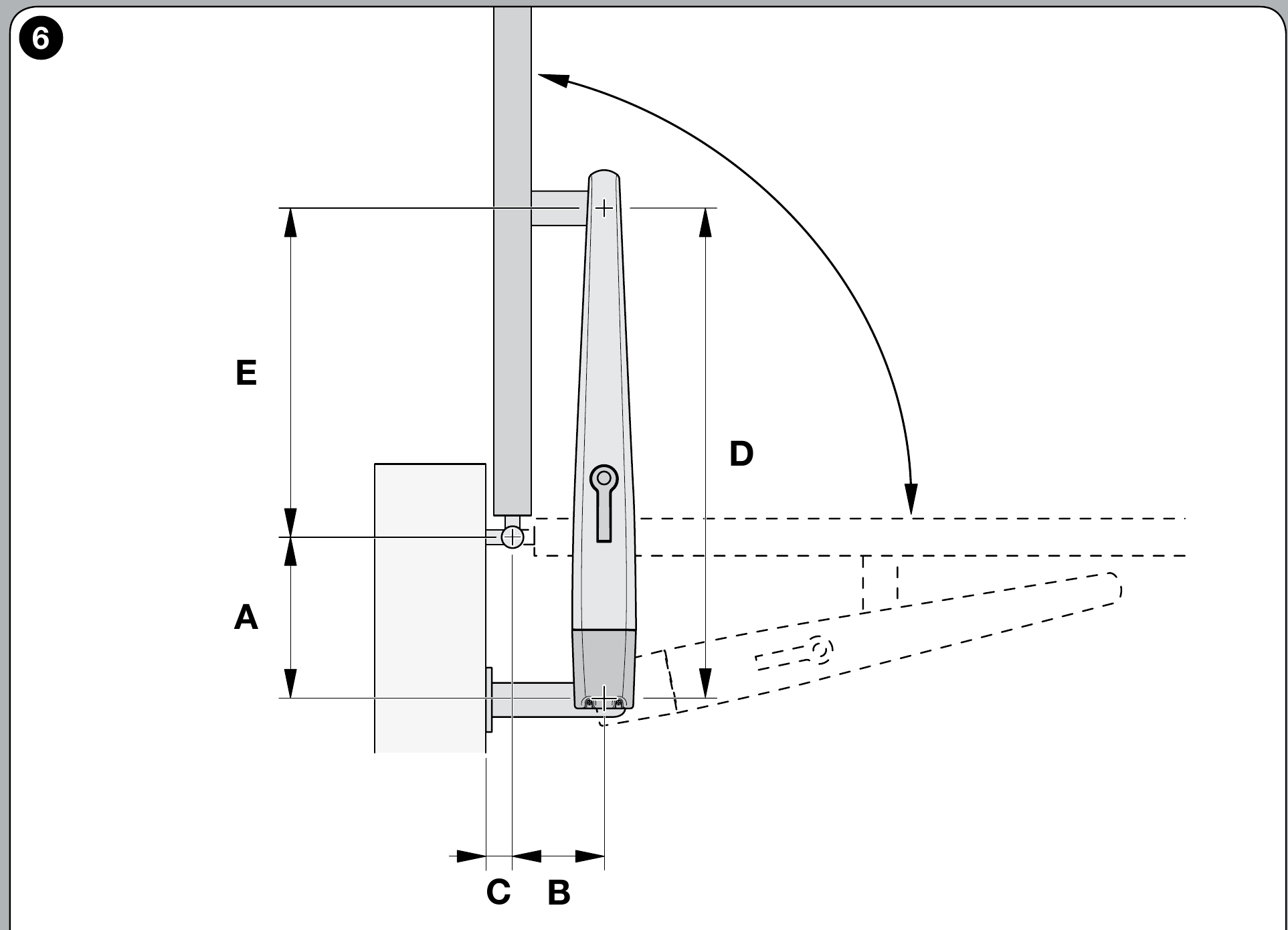

Ako profil stupa ili položaj šarke ne omogućuje pridržavanje grafa, stražnji nosač treba prilagoditi ili izraditi odgovarajući produženi nosač za Toona 6–7. Pri otvaranju prema van potreban je produženi stražnji nosač. Dimenzije odaberite prema stvarnoj ogradi i prije završnog zavarivanja provjerite cijeli hod.
Nakon provjere geometrije čvrsto spojite stražnji nosač s montažnom pločom i stupom. Spojni materijal za stup odaberite prema podlozi. Prednji nosač pričvrstite na čvrsti dio krila; motor na zaticima mora imati potreban mali zazor kako se ne bi zaglavljivao.

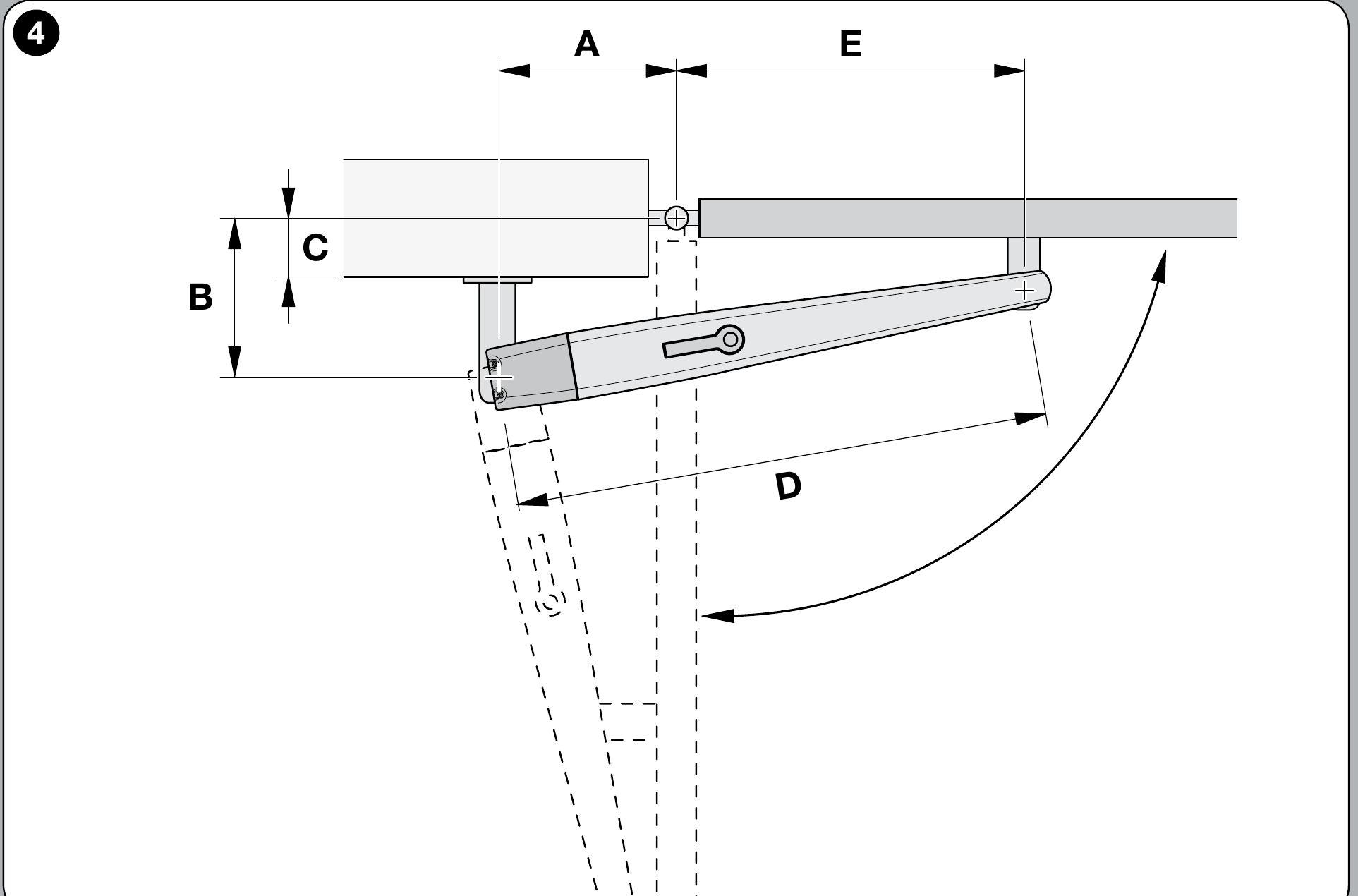

Dimenzija D = 1 070 mm. Nakon određivanja A očitajte E u NICE-ovoj tablici; visinska razlika prednjeg i stražnjeg nosača iznosi F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Kod stražnjeg svornjaka NICE propisuje zategnuti maticu, a zatim je otpustiti za 1/10 okretaja, kako bi između dijelova ostao minimalan zazor. Prednji spoj zategnite prema crtežu proizvođača.
Ožičenje i spajanje motora

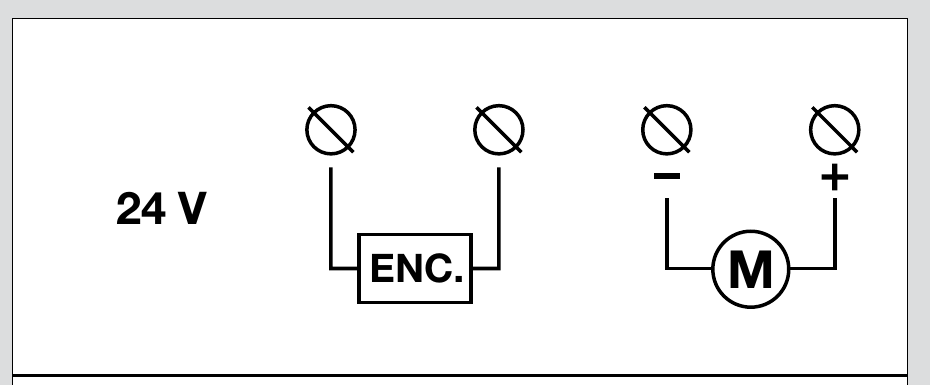

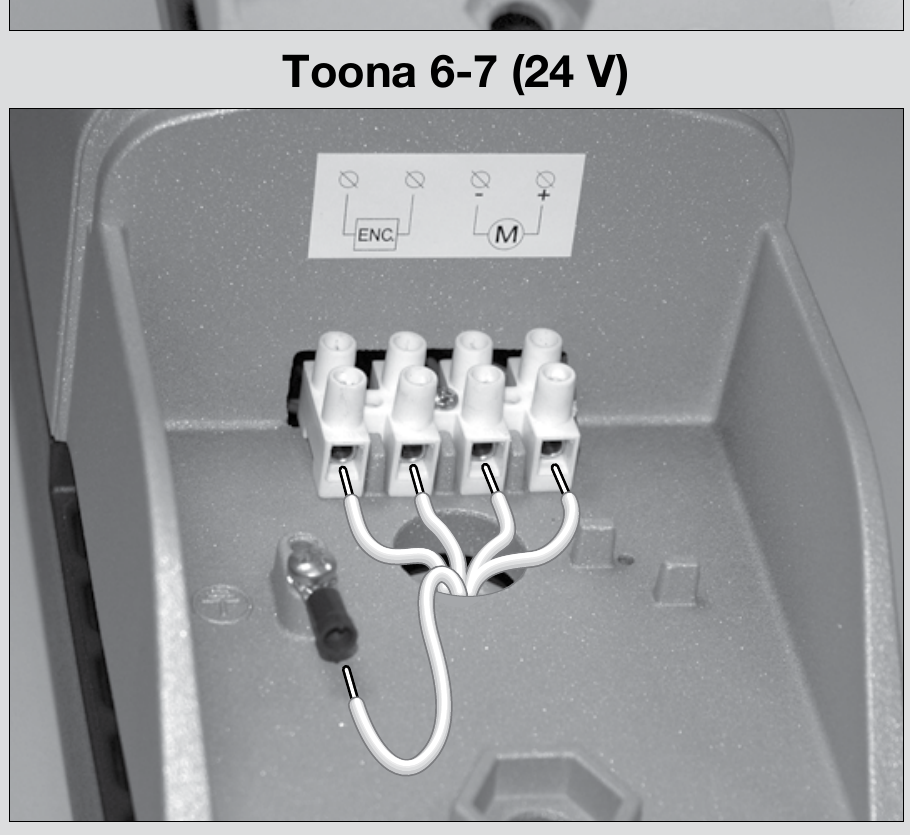

Prije otvaranja poklopca i spajanja isključite napajanje. Pogon ima zasebne priključke za enkoder i motor 24 V DC; nemojte ih zamijeniti. Vodiče i zaštitno uzemljenje spojite prema izvornom crtežu NICE-a i uputama za stvarno ugrađenu upravljačku jedinicu. Oznaka 24 V odnosi se na napon motora, a ne automatski na mrežno napajanje upravljačke jedinice.
Prema NICE-u, pri otvaranju prema van mijenja se polaritet napajanja motora. Istodobno mora biti pravilno projektirana montažna geometrija; sama zamjena vodiča nije dovoljna. Smjer kretanja, položaje zaustavljanja i sigurnosne uređaje zatim provjerite prema uputama za ugrađenu upravljačku ploču.
Unutarnji graničnici otvaranja i zatvaranja

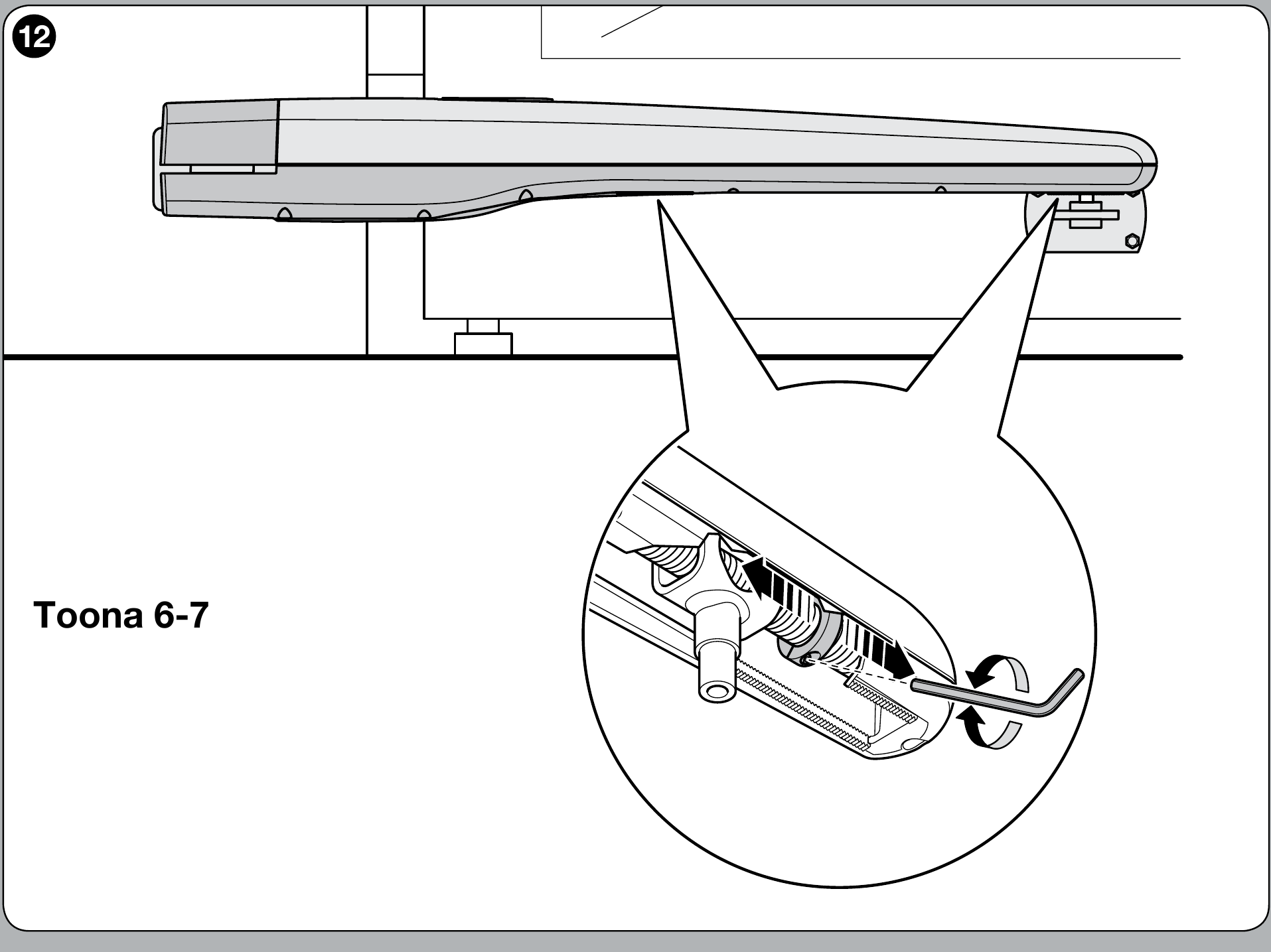

Kod serije Toona 6–7 mehanički graničnici podešavaju se za otvaranje i zatvaranje. Deblokirajte motor i pomaknite krilo tako da vijak graničnika bude dostupan. Otpustite ga, ručno namjestite željeni otvoreni položaj, primaknite graničnik svornjaku i zategnite. Ponovite isti postupak u željenom zatvorenom položaju, a zatim blokirajte motor. Tijekom ispitivanja provjerite krajnje položaje i sigurnost cijelih vrata.
Provjera prije prve uporabe
Nakon montaže i podešavanja graničnika kvalificirani tehničar mora ispitati cijela vrata, a ne samo pokretanje motora. NICE kao provjeru navodi ručno pomicanje krila s deblokiranim pogonom silom od najviše 390 N.
- Provjerite glatko ručno kretanje u cijelom rasponu, čvrstoću nosača i sigurno deblokiranje.
- Ponovite naredbe za otvaranje, zaustavljanje i zatvaranje; provjerite smjer, zaustavljanje, graničnike i, kod dvaju krila, njihov redoslijed prema uputama upravljačke jedinice.
- Zasebno provjerite fotoćelije, sigurnosne rubove i ostale ugrađene zaštitne uređaje. Tehničar će izmjeriti radne sile u skladu s važećim zahtjevima; vrata se smiju koristiti tek nakon uspješnog ispitivanja.
Ručno deblokiranje pogona
Pogon deblokirajte ili blokirajte samo dok krilo miruje. Ako je ugrađena električna brava, najprije je otključajte. U slučaju kvara isključite napajanje.
- Pomaknite poklopac brave za deblokiranje.
- Umetnite isporučeni ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite polugu i ručno pomaknite krilo. Za ponovno blokiranje spustite polugu, vratite ključ, izvadite ga i zatvorite poklopac.
Pregled i održavanje
Servisiranje najkasnije svakih 6 mjeseci obavlja kvalificirani tehničar. Nakon isključivanja napajanja provjerava pričvršćenja, koroziju, istrošenost, vijčane spojeve i podmazanost vijka s maticom. Nakon uključivanja provjerava kretanje, deblokiranje i sve sigurnosne uređaje.
Tehničke karakteristike
| Parametar | Vrijednost |
|---|---|
| Model | TO6024HS |
| Napon motora | 24 V DC |
| Maksimalna / nazivna struja | 5 A / 2,5 A |
| Maksimalna / nazivna ulazna snaga | 120 W / 60 W |
| Hod | 584 mm |
| Brzina bez opterećenja | 0,016 m/s |
| Maksimalna / nazivna sila | 2 200 N / 1 200 N |
| Ciklusi na sat pri nazivnoj sili | 41 |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +50 °C |
| Izolacijski razred | F |
| Orijentacijski vijek trajanja | 80 000 do 250 000 ciklusa, ovisno o opterećenju |
| Dimenzije D × Š × V | 1 200 × 128 × 150 mm |
| Masa motora | 15 kg |
