Na ovoj stranici pronaći ćete komponente za izradu kliznih vrata. Nudimo komponente za vrata samostojeća i tračnička, kao i komponente za viseća vrata ili vrata za prolaz. Asortiman je upotpunjen pogonima NICE, završnim kapicama, bravama i komponentama za izradu ograda.

Komponente za samostojeća vrata

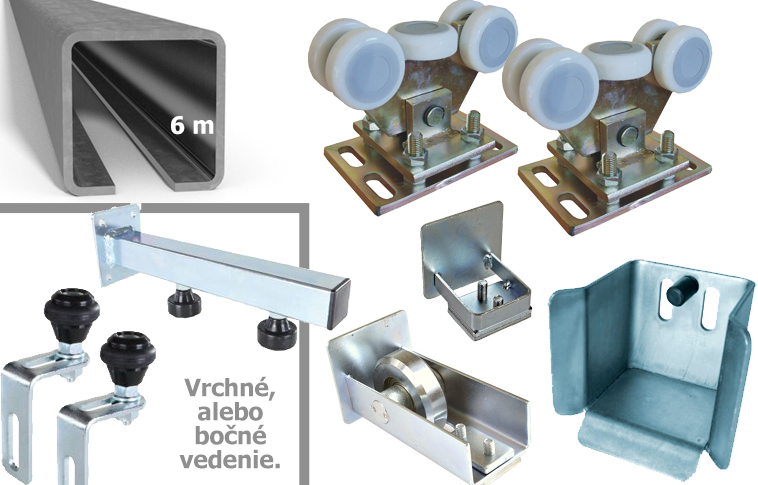

Komplet za vrata

Komponente za samostojeća (konzolna) vrata iz naše ponude omogućuju vam da jednostavno sami izradite ili naručite izradu samostojećih vrata širine prolaza do 15 m. U ponudi ćete pronaći različite vrste nosivih kolica (ovisno o broju ležajeva i nosivosti), vodeće C-profile, vodilice, graničnike i sve ostale komponente potrebne za izradu samostojećih kliznih vrata. Radi lakšeg snalaženja, komponente su složene u komplete po povoljnijim cijenama. Ponuda uključuje i komponente za predimenzionirana klizna vrata.

Komponente za tračnička vrata

Komponente za tračnička vrataKomponente za tračnička (kotrljajuća) vrata iz naše ponude omogućuju vam da jednostavno sami izradite ili naručite izradu tračničkih vrata širine prolaza do 10 m. U ponudi ćete pronaći različite vrste donjih kotača (ovisno o veličini i načinu pričvršćivanja), tračnice, vodilice, graničnike i sve ostale komponente potrebne za izradu tračnih kliznih vrata.


Komponente za viseća vrata

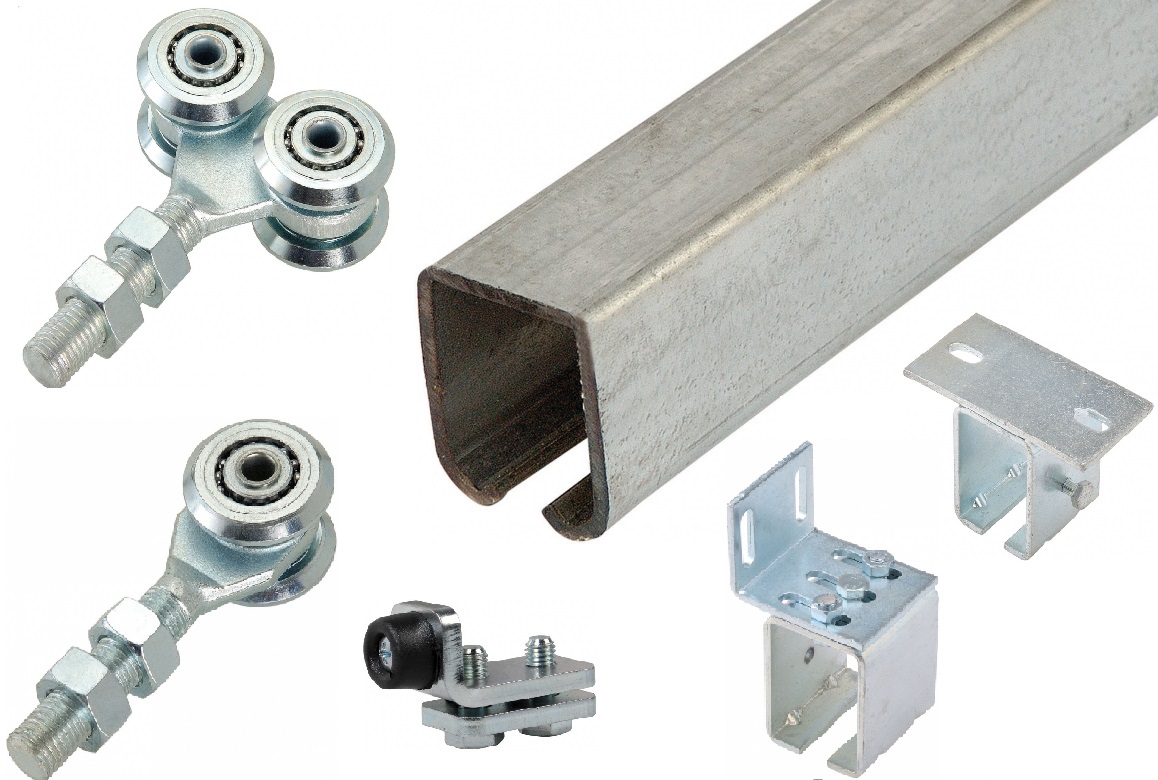

Komponente za viseća vrataNovost u ponudi su komponente za viseća vrata. Ove su komponente korisne svugdje gdje je potrebno jednostavno odvojiti prostor visećim kliznim vratima ili visećim vratima za prolaz. Viseći sustav sastoji se od vodećeg C-profila, nosača C-profila i kolica s ležajevima na koja pričvršćujete okvir vrata. Vodeći C-profil i kolica dimenzioniraju se prema težini pomičnog tijela. U donjem dijelu vrata mogu se voditi običnim kotačićima; često se na donji dio okvira zavari U-profil u kojem se kreće jedan ili dva kotačića. Viseći sustav može se upotrebljavati i za stropne transportere.

Pogoni za klizna vrata

Pogoni NICEAsortiman konstrukcijskih elemenata za vrata upotpunjen je pogonima za klizna vrata talijanskog proizvođača NICE. Ovaj proizvođač među vodećima je na tržištu kućne automatizacije. U ponudi ćete pronaći i pogone za krilna vrata i pribor za te pogone.



Rado ćemo vam pružiti savjetovanje o potrebnim komponentama. Možete:

Ispuniti obrazac:Nazvati na:Pisati na:
Posavjetujte se s prodavačem [email protected]

Proizvođač pogona NICE s.p.a.
IBFM – talijanski proizvođač komponenti za vrata

Karta stranice:

Da prijeđemo na bit stvari – ako želite sami izraditi kliznu kapiju, potrebno je imati određeno teorijsko znanje o njezinoj konstrukciji. Pogledajmo pobliže kliznu kapiju:

Načelo samonosive klizne kapije

Načelo samonosive klizne kapije sastoji se u prijenosu tlačnih i vlačnih sila krila kapije na betonski temelj tijekom njezina otvaranja i zatvaranja. Kako se to izvodi? Krenimo s našom omiljenom metodom uz ilustracije i opise:

  1. Imate prolaz određene širine koji želite zatvarati kliznom kapijom
  2. S jedne strane prolaza izlijete temelj
  3. Na taj temelj pričvrstite upravo dvoja kolica za klizne kapije

To je nužni minimum potreban za postavljanje klizne kapije.

  1. Imate krilo kapije koje je malo šire od svijetle širine prolaza
  2. Imate nosivi C-profil
  3. Krilo kapije zavarite na nosivi C-profil i dodate prepust

Time ste izradili standardno, jednostavno krilo samonosive klizne kapije.

  1. Krilo kapije navučete na kolica učvršćena u betonu
  2. Postavite stup za poravnanje s vodilom kapije
  3. Dodate dodatne komponente za kliznu kapiju

Što se sada događa?

  1. Djelovanje sila na zatvorenu kliznu kapiju
  2. Djelovanje sila na napola otvorenu kliznu kapiju
  3. Djelovanje sila na otvorenu kliznu kapiju

Jednostavno kao dva i dva, zar ne?

Nastavite na tehničke pojedinosti temelja samonosive klizne kapije, ili učvršćivanja klizne kapije, ili prepusta samonosive klizne kapije, ili nastavite čitati o našim komponentama:

Konstrukcijski elementi klizne kapije

Konstrukcija klizne kapije može se podijeliti u sljedeće kategorije:

  1. Učvršćivanje klizne kapije
  2. Zatvaranje klizne kapije
  3. Vođenje klizne kapije
  4. Pogon klizne kapije
  5. Ostali pribor za kapiju

Pogledajmo pobliže pojedine kategorije:

1. Učvršćivanje klizne kapije

U ovu kategoriju spadaju tri skupine dijelova kapije:

  • Betonski temelj klizne kapije – betonski temelj, naravno, ne isporučujemo :-) U njega se betoniraju kolica i obično stup za poravnanje s vodilom, a po potrebi i pogon ako se klizna kapija treba automatski otvarati. Pogledajte stranicu o temelju za kliznu kapiju.
  • Kolica – preporučeni način pričvršćivanja kolica za betonski temelj jest betoniranje nosača navojnih šipki (ili pričvršćivanje navojnih šipki u već gotov temelj pomoću kemijskog sidra), na koje se čvrsto pričvrsti montažna ploča, a na nju se učvrste kolica. Montažna ploča u ovom načinu pričvršćivanja služi kao međuelement za lakše podešavanje i namještanje položaja klizne kapije. Na tijelu kolica nalaze se metalni ili najlonski kotačići koji se okreću unutar C-profila i tako omogućuju glatko pomicanje krila kapije. Za odabir odgovarajućih kolica pogledajte stranicu o odabiru kolica za klizne kapije.
  • Nosivi C-profili – C-profil se izvana navlači na učvršćena kolica. Okretanjem kotačića kolica unutar C-profila postiže se glatko pomicanje krila vrata. C-profile isporučujemo u različitim dimenzijama i duljinama, ovisno o potrebnoj širini prolaza i težini vrata. Odaberite odgovarajući C-profil!

2. Zaustavljanje kliznih vrata

Klizna vrata na kraju zatvaranja, odnosno otvaranja, moraju se negdje zaustaviti; ne mogu se valjda zatvarati, odnosno otvarati unedogled :-)

Vrata se zaustavljaju na čak tri mjesta:

  1. Donji graničnik – drugim riječima, granična čašica koja se nalazi pri dnu graničnog stupa i u koju pri zatvaranju vrata ulazi C-profil (idealno s postavljenim ulaznim valjkom).
  2. Gornji graničnik – drugim riječima, držač vrata, u koji se naslanja samo tijelo vrata; može se kombinirati s prihvatnikom kukaste brave za klizna vrata. Vrata se pri zatvaranju naslanjaju na gornji graničnik.

    Tipična značajka ovih graničnika jest prostor za uvođenje s tolerancijom koja omogućuje precizno usmjeravanje vrata u zatvoreni položaj. Vidi Čimbenici koji utječu na vrata.
  3. Unutarnji graničnik – čvrsto je pričvršćen unutar C-profila i naslanja se na glavu kolica. To je takozvana sigurnosna kočnica koja sprečava iskakanje vrata s kolica, odnosno oštećenje graničnog stupa, osobito pri grubom ručnom otvaranju/zatvaranju. Idealno je unutarnji graničnik pričvrstiti na početak i kraj C-profila, a moguće ga je kombinirati i s ulaznim valjkom.

Kad je riječ o donjem graničniku, vrijedi spomenuti i mogućnost ugradnje u C-profil ulaznog valjka s kotačićem za glatko uvođenje C-profila u donji graničnik.

3. Vođenje kliznih vrata

Samo navlačenje C-profila na kolica nije dovoljno za pomicanje. Kolica unutar C-profila nisu čvrsto pripijena, pa vrata treba izbalansirati kako se ne bi naginjala u stranu. U načelu postoje dva glavna načina za uravnoteženje vrata:

  1. Bočno vođenje vrata– ova je mogućnost prikladna ako je vrh vrata izveden na neuobičajen način, primjerice ukrasnim ili zaštitnim šiljcima, lukom i slično. Postoje dvije mogućnosti:
    1. Uravnoteživanje s najmanje jednim kotačićem s jedne strane. Ako, primjerice, s prednje strane imate ispunu (drvene ili plastične letvice ograde, ekspandirani metal i sl.), na stražnju stranu zavarite L-profil po kojem će se kretati najmanje jedan kotačić pričvršćen na stup za poravnanje.
    2. Uravnoteživanje s najmanje dva kotačića, po jednim sa svake strane. Ako cijelom duljinom tijela vrata imate kontinuirani ravni profil, s obje strane postavite stup za poravnanje s kotačićem pa će se vrata kretati između njih.
  2. Gornje vođenje vrata – ako iz praktičnih ili estetskih razloga nije moguće postaviti drugi stup za poravnanje, niti zavariti L-profil na vrata za bočno poravnanje s jedne strane (primjerice, ako s obje strane vrata imate letvice ograde), na vrhu vrata ostavite kontinuirani ravni profil koji će se kretati između kotačića gornjeg sustava za uravnoteženje kliznih vrata.

Ako želite izraditi vlastito rješenje, dobro će vam doći naši poluproizvodi kotačića.

4. Pogon kliznih vrata

Automatizirano elektromehaničko otvaranje kliznih vrata posebna je tema za sebe. Težina vrata ključna je za odabir pogona. Za većinu kliznih vrata za kućnu uporabu bit će vam dovoljan pogon za vrata do 400 kg težine krila vrata; za veća vrata prikladan je pogon za vrata do 600 kg, a za industrijsku uporabu ili velika vrata pogon za vrata do 1000 kg i više.

Pogon radi na principu zupčastog prijenosa. Cijelom duljinom vrata montirana je zupčasta letva. Na pogonu je nepomično postavljen zupčanik čiji su zupci zahvaćeni u zupce zupčaste letve; okretanjem zupčanika pokreću se cijela vrata.

Uz pogon se ugrađuje ili isporučuje dodatna oprema po izboru:

  • Sigurnosne fotoćelije – uobičajeno se postavlja po jedna fotoćelija sa svake strane prolaza. Fotoćelije između sebe stvaraju lasersku zraku; ako se ona prekine, pogon prima signal i ne dopušta zatvaranje vrata. Ako su vrata već u postupku zatvaranja, taj se postupak prekida i vrata se počinju otvarati. Praktično je to, primjerice, ako automobilom stojite u prolazu ili se njime kreću osobe: vrata neće udariti u automobil niti prignječiti dijete.
  • Upozoravajući signalna svjetiljka – signalna svjetiljka treperi tijekom otvaranja i zatvaranja vrata te upozorava automobile i osobe u prolazu da prolaz nije slobodan. Za neke je namjene, prema važećim propisima, ugradnja signalne svjetiljke čak obavezna, primjerice na izlazu s kliznih vrata na cestu.

Vratima se može upravljati na sljedeće načine:

  • Daljinski upravljač – uobičajen način otvaranja vrata. Daljinski upravljač možete, primjerice, staviti na privjesak za ključeve automobila i pritisnuti tipku za otvaranje vrata kad im se približite.
  • Ključna sklopka – vrata otvarate umetanjem ključa u bravu i okretanjem. Idealno je, primjerice, za portirnice ili ako kroz vrata trebate propuštati velik broj redovitih posjetitelja, a ne želite ulagati u kupnju, primjerice, 700 daljinskih upravljača.
  • Kodna tipkovnica – prikladno ako klizna vrata koriste i pješaci. U tom je slučaju najbolje postaviti otvaranje vrata u pješačkom načinu rada, tj. vrata će se otvoriti samo oko 1 m. Tipkovnicu je moguće koristiti i za upravljanje, primjerice, izravno kroz prozor automobila.
  • Tipkalo – idealno za kućnu uporabu ili portirnice. Može se usporediti s kućnim zvoncima.

5. Ostala oprema za vrata

  • Gumeni graničnici – mogu se upotrijebiti svugdje gdje se nešto zaustavlja o graničnik.
  • Kukaste brave – posebne brave za klizna vrata koje kukastim jezičkom osiguravaju da nitko ne može otvoriti vrata.
  • Rukohvati – omogućuju prihvat kliznih vrata pri ručnom otvaranju/zatvaranju.
  • Kvake – za ručno otvaranje/zatvaranje vrata.
