NICE Robus RB1000 – samostalni pogon za klizna vrata (A)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
582,60 € s PDV-om
| Težina |
|---|
| 14 kg |
Opis proizvoda NICE Robus RB1000 – samostalni pogon za klizna vrata (A)
Pogon NICE Robus RB1000 namijenjen je za klizna vrata težine do 1000 kg i širine prolaza do 12 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke značajke ». Preuzmite priručnik ».
(Odgovara li ovaj pogon mojim potrebama?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Alternativni pogon | Jači pogon » |
|---|---|---|
|
|
|
|
Ovaj proizvod – samostalni pogon za klizna vrata NICE Robus RB1000 (naša šifra NICE-RB1000-A) sadrži:
- elektromehanički pogon NICE Robus RB1000 nosivosti 1000 kg i maksimalne duljine krila 12m, s ugrađenom (ali uklonjivom) upravljačkom jedinicom RBA3R10 bez prijamnika radijskog signala (OXI).
- 2 × ključ za deblokiranje za ručno upravljanje pogonom (potreban u slučaju nestanka struje)
- komponente za montažu pogona, sidreni elementi i nosač, graničnici za krajnji prekidač pogona
- upute za montažu
Cjenovno povoljniji kompleti koji sadrže pogon NICE Robus RB1000:
| Komplet pogona s priborom » | Komplet pogona s priborom i zupčastom letvom » |
|---|---|
|
Pogon Robus do 1000 kg, daljinski upravljač, fotoćelije, signalna svjetiljka, prekidač s ključem. |
Pogon ROBUS do 1000 kg, zupčasta letva, daljinski upravljač, fotoćelije, signalna svjetiljka, prekidač s ključem. |
Pogon je kompaktan, siguran i praktičan, idealan za privatnu i poslovnu upotrebu. Kućište otporno na udarce, tijelo od aluminijske legure s epoksidnim premazom.
Pogon je prikladan za automatizaciju kliznih vrata težine do 1000 kg i duljine krila 12 m. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, krutost vrata, a ponajprije njihovo lako pomicanje. To se ne može uvijek postići, odnosno na to se ne može utjecati, stoga preporučujemo da se pogon NICE Robus RB1000 idealno koristi za vrata na razini 80% tih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
Vrlo jednostavna za korisnika tehnologija BlueBUS omogućuje napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
Senzor temperature prilagođava vučnu silu pogona ovisno o klimatskim uvjetima. Pogon sadrži i toplinski osigurač.
Podesiva brzina, snaga i vrijeme stanke automatskog zatvaranja pogona i mnogo toga drugog, pogledajte Programiranje.
Dijagnostika pomoću signalne svjetiljke.
Zupčanik modul 4 kompatibilan je sa zupčastom letvom u našoj ponudi.
Funkcija pogona Robus 1000 "Podređena jedinica" osigurava automatsku sinkronizaciju dvaju motora. To znači da je moguće automatizirati dvoja klizna vrata koja se kreću jedno prema drugima.
Pogon NICE Robus RB1000 elektromehanički je pogon prikladan za klimatske uvjete u Slovačkoj i zadovoljava sve europske sigurnosne norme.
Dodatna oprema kompatibilna s pogonom NICE Robus RB1000
Preporučujemo i kupnju kompatibilne dodatne opreme za pogon ili odabir već sastavljenog kompleta po povoljnijoj cijeni:
| Što | Zašto | Tip |
|---|---|---|
| Signalna svjetiljka | Signalizira kretanje vrata treptanjem – prikladno za izlaze sa slabom preglednošću. Sadrži i antenu – veći domet daljinskog upravljača. |
Ili sve signalne svjetiljke drugih proizvođača s napajanjem 12V-24V. |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni osobu. | |
| Odašiljač | Za daljinsko upravljanje vratima. | |
| Prijamnik |
Za daljinsko upravljanje vratima. |
|
| Antena |
Za bolji domet daljinskog upravljača. |
|
| Tipkovnica |
Ako zaboravite daljinski upravljač ili vam dolazi mnogo vozila ili osoba, a ne želite svakome davati daljinski upravljač ili otvarati vrata ručno. |
|
| Ključna sklopka |
Za upravljanje vratima ključem putem sklopke koja je kabelom povezana s pogonom i postavljena na bilo kojem mjestu. |
|
| Čitači kartica |
Upravljanje pogonom prinošenjem kartice ili privjeska čitaču kartica. |
|
| Zupčanik |
Neophodan je za automatizaciju pogona.
|
|
| Rezervno napajanje | Održava rad vrata pri prekidu napajanja električnom energijom. |
Priručnici i dokumenti za preuzimanje
NICE Robus RB1000 ukratko
NICE Robus je obitelj nepovratnih elektromehaničkih reduktorskih pogona za klizna vrata. Isporučuju se s ugrađenom (ali uklonjivom) upravljačkom jedinicom NICE RBA3R10 s priključkom SM za vanjske prijamnici radijskog signala NICE SMXI, odnosno NICE OXI. Električni priključci vanjskih uređaja (fotoćelije, upozoravajuća svjetiljka, itd.) u obitelji NICE Robus pogona za klizna vrata pojednostavljeni su primjenom tehnologije BlueBUS, koja omogućuje povezivanje više uređaja na zajednički priključak pomoću samo jednog dvožilnog kabela, pri čemu nije potrebno pridržavati se polariteta. Automatsko upravljanje ovisi o napajanju električnom energijom, no u slučaju nestanka struje motor s reduktorom može se otključati posebnim ključem za otključavanje, a vratima se može upravljati ručno. Također je moguće dokupiti opcionalnu rezervnu bateriju NICE PS124, koja omogućuje upravljanje kretanjem pogona vrata i tijekom nestanka električne energije.
Odabir pogona – je li pogon NICE Robus RB1000 prikladan za moja vrata?
Svaka vrata imaju svoju veličinu (i time polugu) i težinu (i time silu gravitacije na polugu) i svaki pogon ima svoja ograničenja. Pogon NICE Robus RB1000 prikladan je za sljedeće duljine krila i težine vrata:
|
Broj ciklusa na sat Broj uzastopnih ciklusa |
Težina krila | |||||||
| Do 200 kg | 200- -400 kg |
400- -500 kg |
500- -600 kg |
600- -800kg |
800- -900kg |
900- -1000kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
k |
Do 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4-6 m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6-8 m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8-10 m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10-12 m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
U načelu duljina krila određuje maksimalan broj ciklusa na sat, kao i uzastopnih ciklusa, tj. precizira koliko dugo pogon može biti u radu. Veća težina dodatno smanjuje broj tih ciklusa u postotnom iznosu, zbog većeg opterećenja pogona, a određuje i maksimalnu dopuštenu brzinu pri danom opterećenju. Pogon je opremljen uređajem (termički osigurač), koji mjeri temperaturu motora, kao i temperaturu okoline, te razmjerno tome smanjuje broj mogućih ciklusa.
Ograničenja pogona NICE Robus RB1000
Navedene vrijednosti preporučuje proizvođač NICE. Na temelju iskustva preporučujemo ostaviti pogonu rezervu od približno 80 % navedenih vrijednosti:
| Maksimalno | Preporučujemo | |
|---|---|---|
| Duljina krila | 12 m | 9,5 m |
| Težina krila | 1000 kg | 800 kg |
Maksimalno korištenje pogona ipak skraćuje njegov vijek trajanja – pogledajte okvirni izračun vijeka trajanja pogona ovisno o faktorima opterećenja:
Vijek trajanja pogona NICE Robus RB1000
U sljedećoj tablici zbrojite indekse opterećenja za težinu i duljinu krila te pribrojite indekse ostalih čimbenika, ako su prisutni. Zatim s grafikona očitajte vijek trajanja pogona izražen brojem ciklusa.
Primjer: Imam vrata širine prolaza 4,5 m i mase konstrukcije s ispunom do 200 kg (standardna vrata). Zbrojim indeks duljine krila, približno 15 + indeks težine vrata 10 + za svaki slučaj dodam indeks niže temperature 10 jer su zime kod nas hladnije, pa ukupni indeks iznosi 35. S grafikona očitam da je vijek trajanja pogona približno 120.000 ciklusa. Uz 10 manevara dnevno, to znači vijek trajanja od približno 32 godine.
| Svojstva cjelokupne automatizacije | Indeks | Grafikon vijeka trajanja |
|---|---|---|
| Težina krila |
Preporučeni maksimalni ukupni indeks iznosi do 75%. (tj. 40.000 ciklusa, što pri uobičajenom radu od 10 ciklusa/dan iznosi 10 godina)
|
|
| Do 200 kg | 5 | |
| 200-400 kg | 10 | |
| 400-600 kg | 20 | |
| 600-700 kg | 30 | |
| 700-800 kg | 40 | |
| 800-900 kg | 50 | |
| 900-1000 kg | 60 | |
| Duljina krila | ||
| Do 4 m | 5 | |
| 4-6 m | 10 | |
| 6-8 m | 20 | |
| 8-10 m | 35 | |
| 10-12 m | 50 | |
| Ostali čimbenici (ako je vjerojatnost njihova pojavljivanja veća od 10%) | ||
| Temperatura okoline iznad 40°C, ispod 0°C ili vlaga iznad 80% | 10 | |
| Prašno okruženje | 15 | |
| Slano okruženje | 20 | |
| Aktiviranje fotoćelija | 10 | |
| Aktiviranje ulaza STOP | 20 | |
| Brzina veća od „L4 - Brzo” | 15 | |
| Aktivna funkcija vršnog opterećenja | 20 | |
Ugradnja pogona NICE Robus RB1000
Način ugradnje pogona razlikuje se za krilnu kliznu ogradu s tračnicom i samonosnu kliznu ogradu različit je. Za kliznu ogradu s tračnicom u pravilu pogon ugrađuje se u ravnini tla, a za samonosnu ogradu potrebno je pogone podići na odgovarajuću visinu, primjerice pomoću navojnih šipki (navojna šipka Ø8), nosača izrađenog po mjeri, podbetoniranja i sl. Odlučujući je čimbenik visina ugradnje zupčaste letve, koja bi trebala idealno zahvatiti zupčanik pogona; pogledajte Zupčasta letva i njezin graničnik.
Ožičenje
Tipična (opcionalna) shema spajanja pogona s priborom izgleda ovako:
Popis pribora
|
|
Popis kabela
| Namjena | Tip | Maks. duljina |
|---|---|---|
| A. Napajanje | 3×1,5mm2 | 30m, za veću duljinu 3×2,5mm2 + uzemljenje |
| B. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| C. Fotoćelije | 2×0,5mm2 | 30m, za više od 30m 2×1mm2 |
| D. Ključni prekidač | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| E. Statički sigurnosni rubovi | 2×0,5mm2 | 30m |
| F. Pokretni sigurnosni rubovi | 2×0,5mm2 | 30m |
Montaža
Pogledajte "Na kojoj visini trebam montirati pogon".
Zupčasta letva i njezin graničnik
Princip rada kliznih vrata temelji se na prijenosu okretnog momenta pogonskog zupčanika u linearno gibanje pomoću zupčastog prijenosa na zupčastoj letvi pogona. Najčešće se koriste dvije vrste zupčastih letvi:
 |
Najlonska letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se na vrata samoreznim vijcima kroz ušice. Idealna je za relativno lagana i kratka vrata. Zahvaljujući trenju između čeličnog zupčanika i najlonske letve, rad je tih. |
 |
Čelična letva – pričvršćuje se na vrata zavarivanjem navojnih nosača u koje se zatim pričvrsti letva vijcima. Koristi se za duža i teža vrata. Zbog trenja čeličnog zupčanika o čeličnu letvu rad je nešto bučniji. |
Ključno je da bude modul zuba pogona kompatibilan s modulom zupčaste letve. Pogon NICE Robus RB1000 ima modul zuba 4.
Pogon određuje krajnji položaj pri otvaranju i zatvaranju pomoću graničnika koji se montiraju na zupčastu letvu:
| 1. Pomoću četiri točke za podešavanje poravnajte pogon | 2. Vrata i pogon moraju biti poravnati | 3. Ostavite razmak od približno 1-2 mm između zupčaste letve i pogonskog zupčanika kako se težina vrata ne bi prenosila na pogon. |
 |
 |
 |
| 4. Čvrsto pričvrstite pogon kako se ne bi pomaknuo pri zahvatu | 5. Pomaknite vrata u otvoreni/zatvoreni položaj i postavite graničnike tako da u krajnjem položaju aktiviraju prekidač pogona. | |
 |
 |
Spajanje pogona NICE Robus RB1000
Prije spajanja, odspajanja ili promjene ožičenja pogona, napajanja ili dodatnih uređaja, obavezno isključite napajanje, bilo na osiguraču, izvlačenjem osigurača napajanja, ili odspajanjem pomoćne baterije.
...na električnu mrežu
 |
Za osnovni rad pogona dovoljno je dovesti do pogona električno napajanje.
Spajanje je jednostavno:
|
...dodatnih uređaja
Upravljačka jedinica NICE RBA3R10 pogona NICE Robus RB1000 omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz/izlaz | Opis |
|---|---|
| Izlaz za najviše dva 12V signalna svjetla NICE LUCYB (ili NICE MLBT) s jednom žaruljom 12V 21W | |
| S.C.A. (indikator) |
Izlaz za indikator (24V 4W). Njegovo se ponašanje može postaviti programiranjem razine II, L4; pogledajte Programiranje razine II, L4 – izlazni indikator. |
| Ulaz za paralelno povezivanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS pomoću dvožilnog kabela kojim se prenose električno napajanje i komunikacijski signal. | |
| STOP (zaustavljanje) |
Ulaz za uređaje koji zaustavljaju gibanje vrata. Moguće je priključiti uređaje:
|
| Ulaz za uređaje koji upravljaju koracima kretanja vrata (vidi Korakovanje kretanja vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). | |
| OPEN (Otvoriti) |
Ulaz za uređaje koji upravljaju otvaranjem vrata (vidi Otvaranje vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). |
| CLOSE (Zatvoriti) |
Ulaz za uređaje koji upravljaju otvaranjem vrata (vidi Zatvaranje vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). |
| AERIAL (Antena) |
ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu lampu, npr. NICE LUCYB, NICE MLBT, ili se može koristiti zasebna vanjska antena NICE ABFKIT. |

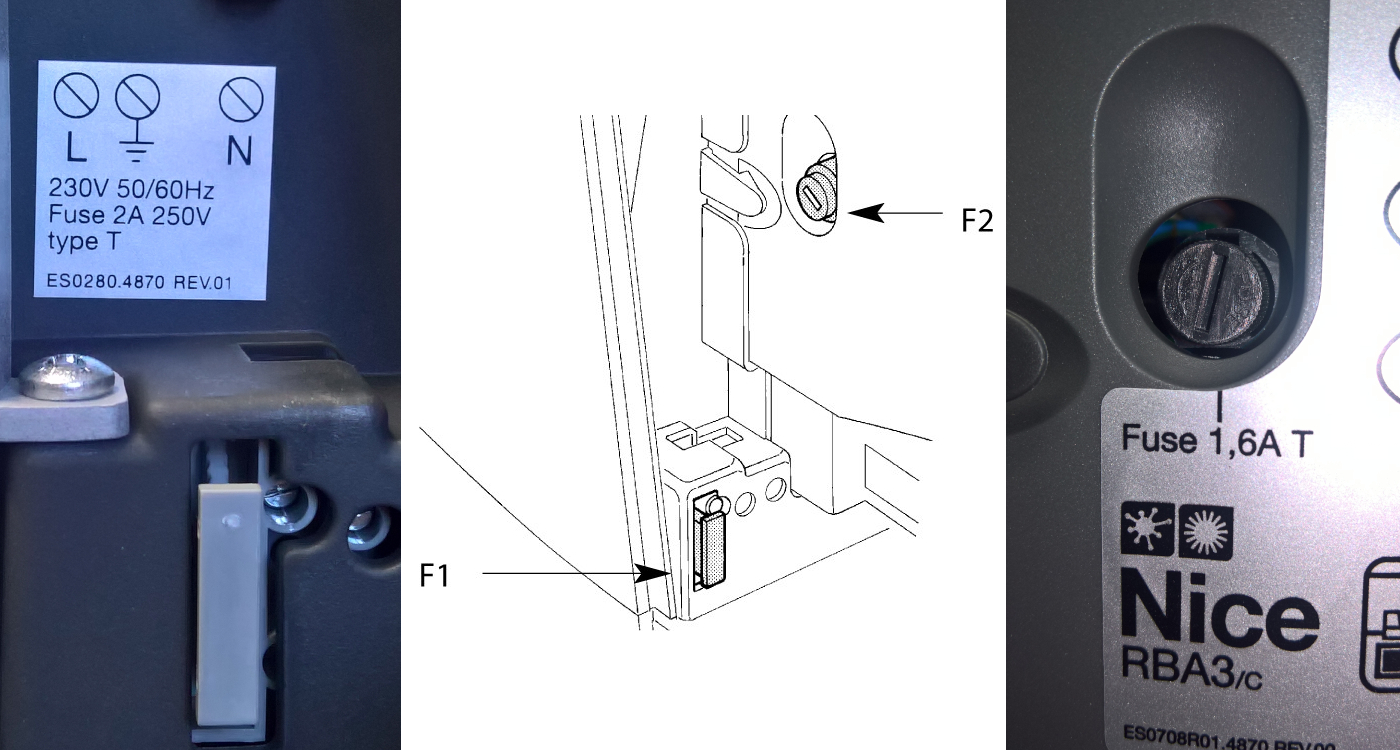

Osigurači pogona
|
U pogonu nalaze se dva osigurača:
|
||||||||||||
Standardna shema spajanja:
Fotoćelije pogona
Tehnologija koja je vrlo jednostavna za korištenje BlueBUS omogućuje napajanje i upravljanje s najviše 7 parova fotoćelija pomoću dvožilnog kabela.
Spajanje više parova fotoćelija NICE EPMB u podatkovnu mrežu NICE BlueBUS
Postavite fotoćelije oko vrata ili vratiju prema primjerima rasporeda za potpuno spajanje te podesite mostiće prema tablici mostića fotoćelija NICE EPMB pogona vrata. Kako bi se izbjegle smetnje između pojedinačnih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima rasporeda, pridržavati se orijentacije odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (nije potrebno paziti na polaritet):
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 u primjerima rasporeda), tj. kada vozilom uđete između njihovih optičkih osi, kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Primjer rasporeda fotoćelija
Tablica mostića fotoćelija NICE EPMB pogona vrata
 |
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se podešavanjem različitih kombinacija mostića, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju mostića. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Mostić treba postaviti na istu vrijednost na odašiljaču TX i prijamniku RX unutar istog para fotoćelija. Ako vrsta mostića koristi samo jedan ili nijedan mostić, preostale uvijek spremite za buduću uporabu. |
| Oznaka para fotoćelija | Mostić pomoću kombinacije mostića |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako je fotoćeliju iz bilo kojeg razloga potrebno zamijeniti, dovoljno je postaviti isti premosnik kao na izvornoj i nije potrebno provesti fazu prepoznavanja uređaja.
Prijamnik radijskog signala za pogone
 |
Pogon NICE Robus RB1000 isporučuje se s upravljačkom jedinicom NICE RBA3R10, koja ima priključak SM za spajanje vanjskog radijskog prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik nužan za primanje naredbi koje šalju daljinski upravljači, stoga je preduvjet za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Odabir smjera kretanja vrata
Smjer kretanja kliznih vrata treba odabrati s obzirom na položaj pogona u odnosu na krilo kliznih vrata. Pogledajte vrata sa strane na kojoj se nalazi pogon.
 |
 |
| Ako se vrata otvaraju ulijevo, postavite prekidač ulijevo. | Ako se vrata otvaraju udesno, postavite prekidač udesno. |
Prekidač se nalazi na desnoj strani upravljačke jedinice RBA3R10 u sredini.
Prepoznavanje priključenih uređaja pogona
Nakon svakog spajanja, odspajanja ili promjene ožičenja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno provesti ovaj postupak treperenjem LED-ica L1 i L2.
 |
|
Mjerenje duljine krila vrata
Za ispravan rad vrata (osobito za izračun putanje ubrzanja i usporavanja te djelomično otvaranje), pogon mora sam izmjeriti duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje duljinu vrata.
 |
|
Programiranje pogona
Pogon Robus omogućuje programiranje više funkcija, primjerice uključivanje/isključivanje funkcije programiranjem razine I., ili postavljanjem zadanog parametra programiranjem razine II.
Upravljačka jedinica RBA3R10 ima tri tipke za upravljanje pogonom i njegovo programiranje:
 |
Tipka | Upotreba |
|---|---|---|
| Open | Tipka omogućuje pogonu zadavanje naredbe za otvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema gore tijekom programiranja. | |
| Stop/Set | Tipka omogućuje pogonu zadavanje naredbe za zaustavljanje vrata. Prvim pritiskom i držanjem tipke 5 sekundi ulazite u programiranje razine I. Sljedećim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED diodu. | |
| Close | Tipka omogućuje pogonu zadavanje naredbe za zatvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema dolje tijekom programiranja. |
Programiranje – razina I.
Na razini I programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED dioda na upravljačkoj jedinici svijetli. Sve su funkcije tvornički isključene.
U programiranje razine I ulazi se držanjem tipke „Stop/Set” otprilike 5 sekundi, dok LED dioda L1 ne počne treperiti. Zatim tipkama „Open” i „Close” pomičete trenutačno odabranu LED diodu prema gore, odnosno dolje. Za svaku radnju imate 10 sekundi; u protivnom će pogon izaći iz programskog načina rada. Kada treperećom LED diodom dođete do LED diode funkcije koju želite uključiti/isključiti, jednim pritiskom tipke „Stop/Set” ubrzavate (funkcija je uključena) ili usporavate (funkcija je isključena) treperenje, a zatim pričekate da pogon u roku od 10 sekundi izađe iz programskog načina rada. Ako je sve prošlo u redu, odgovarajuća LED dioda uključene funkcije ostat će svijetliti.
Popis funkcija koje se mogu uključiti programiranjem:
| LED dioda | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje | Nakon određenog vremena (koje se podešava u odjeljku „Programiranje razine II. – Trajanje pauze”) nakon otvaranja vrata, vrata će se automatski početi zatvarati. Ako je funkcija isključena, vratima se može upravljati samo naredbom s daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida snopa fotoćelija |
Ova funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je nužno za prolazak vozila. Nakon što se snop fotoćelija oslobodi (vozilo prođe kroz prolaz), vrata se nakon 5 sekundi počinju sama zatvarati. Ova funkcija ima dva načina rada, ovisno o tome je li uključeno automatsko zatvaranje (vidi prethodnu funkciju). Automatsko zatvaranje uključeno – vrata se zaustavljaju nakon što se snop fotoćelija oslobodi, a nakon 5 sekundi počinju se zatvarati. To znači da se ne moraju otvoriti do kraja. |
| L3 | Uvijek zatvori | Nakon nestanka struje vrata ostaju u položaju u kojem su bila (ako je ova funkcija isključena) ili se zatvaraju (ako je ova funkcija uključena). |
| L4 | Stanje pripravnosti | Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Posebno je korisna pri napajanju iz pomoćne baterije (npr. NICE PS124). Ako je funkcija aktivna, upravljačka jedinica isključuje se jednu minutu nakon posljednjeg pokreta vrata ulaz BlueBUS (a time i sve uređaje priključene na njega), sve LED diode osim LED diode BlueBUS, koja će polako treperiti. U tom stanju, ako stigne naredba, upravljačka jedinica najprije će se ponovno pokrenuti, a tek će zatim izvršiti zadanu naredbu. |
| L5 | Pojačani početni potisak | Isključuje postupno pokretanje pogona na početku manevra i odmah aktivira pogon s punom snagom. Prikladno kada postoji veliko trenje ili je potrebno probiti se kroz snijeg i led, pa je ova funkcija posebno korisna zimi. S druge strane, smanjuje vijek trajanja pogona. |
| L6 | Upozoravajuće treperenje | Nakon primitka signala za pokretanje vrata, najprije signalno svjetlo tri sekunde upozorava okolinu treperenjem, a zatim započinje zadani manevar vrata. |
| L7 | Zatvaranje pokreće djelomično otvaranje | Naredba zatvaranje uvijek pokreće manevar djelomičnog otvaranja vrata. |
| L8 | Podređena jedinica | Uključivanje ove funkcije ima smisla pri ugradnji dviju automatiziranih kliznih ograda okrenutih jedna prema drugoj – jedan pogon nadređen je drugome. Podređeni pogon ima uključenu upravo ovu funkciju i sinkroniziran je s nadređenim pogonom putem ulaza BlueBUS. Više informacija potražite u odjeljku Robus u načinu rada podređene jedinice. |
Programiranje – razina II.
Na razini II programiranjem se postavljaju vrijednosti za određene funkcije (te se funkcije razlikuju od razine I.).
Zaboravite na programiranje razine I. U programiranje razine II ulazite tako da držite pritisnutu tipku „Stop/Set” približno 5 sekundi, dok ne počne treperiti LED L1. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED gore odnosno dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz programskog načina rada. Kada trepereća LED dođe iznad LED funkcije čiji parametar želite postaviti, pritiskom i držanjem tipke „Stop/Set” ulazite u postavke te LED funkcije. LED koja ostane svijetliti (i dalje držite tipku „Stop/Set”) prikazuje trenutačnu vrijednost parametra. Tu vrijednost možete povećati odnosno smanjiti tipkama „Open” odnosno "Close” (i dalje držite tipku „Stop/Set”), zatim otpustite tipku „Stop/Set” i pričekajte da pogon u roku od 10 sekundi izađe iz programskog načina rada. Da biste provjerili je li sve prošlo kako treba, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje je moguće programirati i podešavati:
|
Ulazna LED — Naziv |
LED postavke — Vrijednost |
|---|---|
| L1 — Trajanje pauze Ako je vrijednost „Automatsko zatvaranje” u programiranju razine I. |
L1 — 5 sekundi L2 — 15 sekundi L3 — 30 sekundi L4 — 45 sekundi L5 — 60 sekundi L6 — 80 sekundi L7 — 120 sekundi L8 — 180 sekundi |
|
Postavlja redoslijed kretanja vrata koji se aktivira ponovnim pritiskom, primjerice tipke na daljinskom upravljaču vrata, ili putem ulaz STEP-BY-STEP (naziva se i P.P., odnosno sekvencijalni način rada). |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Otvori/Zatvori/Otvori/Zatvori L4 — Stambena zgrada L5 — Stambena zgrada nakon dva zaustavljanja L6 — Sekvencijalno upravljanje, nakon dva pritiska djelomično otvaranje L7 — Upravljanje uz prisutnost osobe L8 — Poluautomatsko otvaranje, zatvaranje uz prisutnost osobe |
|
Postavlja brzinu kretanja vrata tijekom normalnog rada (ne tijekom pokretanja i zaustavljanja vrata). |
L1 — Vrlo sporo (30 %) L2 — Sporo (45 %) L3 — Srednje (55 %) L4 — Brzo (70 %) L5 — Vrlo brzo (85 %) L6 — Ekstremno brzo (100 %) L7 — Otvara se „brzo”, zatvara se „sporo” L8 — Otvara se „ekstremno brzo”, zatvara se „brzo” |
|
Postavlja kada će se na izlazu S.C.A. poslati signal (24 V -30 % +50 %, s maksimalnom snagom od 4 W) |
L1 — Vrata se otvaraju L2 — Vrata zatvorena L3 — Vrata otvorena L4 — Drugi radijski izlaz L5 — Treći radijski izlaz L6 — Četvrti radijski izlaz L7 — Održavanje L8 — Električna brava |
|
Prilagođava sustavu za kontrolu snage motora težinu vrata. Ovaj sustav također procjenjuje temperaturu okoline i automatski prilagođava snagu motora, primjerice povećavajući je pri vrlo niskim temperaturama. |
L1 — Iznimno lagana vrata L2 — Vrlo lagana vrata L3 — Lagana vrata L4 — Vrata srednje težine L5 — Umjereno teška vrata L6 — Teška vrata L7 — Vrlo teška vrata L8 — Iznimno teška vrata |
|
Postavlja duljinu prolaza pri djelomičnom otvaranju. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Postavlja broj manevara vrata nakon kojeg će pogon signalizirati da je potrebno obaviti održavanje. |
L1 — Automatski (pogon sam izračunava na temelju zahtjevnosti manevara) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Reproducira vrste do 8 posljednjih poruka o pogreškama. |
L1 — Rezultat 1. manevra L2 — Rezultat 2. manevra L3 — Rezultat 3. manevra L4 — Rezultat 4. manevra L5 — Rezultat 5. manevra L6 — Rezultat 6. manevra L7 — Rezultat 7. manevra L8 — Rezultat 8. manevra |
Automatizacija dvaju kliznih vrata koja se kreću jedno prema drugima pomoću dvaju pogona NICE Robus RB1000
Ako trebate automatizirati dvoja klizna vrata koja se kreću jedna prema drugima, pogoni Robus omogućuju povezivanje u načinu rada podređene jedinice. Princip rada je takav da je jedan pogon nadređen i šalje naredbe drugom, podređenom. Svi pogoni Robus tvornički su postavljeni kao nadređeni, stoga je potrebno postaviti ovaj parametar na podređenom pogonu u programiranju razine I. pomoću funkcije L8 – podređena jedinica.
Ograničenja povezivanja nadređene i podređene jedinice
- Vrata kojima upravlja podređena jedinica ne mogu se otvoriti drukčije nego potpuno (nije moguće djelomično otvaranje).
- Svi uređaji (fotoćelije, prijamnik, itd.) moraju biti priključeni na nadređenu jedinicu. Na podređenu jedinicu mogu se priključiti samo: signalna svjetiljka upozorenja, izlazni indikator S.C.A., uređaji za ulaz STOP i P.P. (također se naziva STEP-BY-STEP, ili upravljanje korak po korak), ulazi OPEN i CLOSE se zanemaruju.
- Ako želite upotrijebiti pričuvnu bateriju (NICE PS124), svaki pogon mora imati vlastitu.
- Sve programirane funkcije na podređenoj jedinici zanemaruju se, osim funkcija programiranih u:
| Programiranju razine I. | Programiranju razine II. |
|---|---|
| L4 – Stanje pripravnosti | L3 – Brzina motora |
| L5 – Vršna sila | L4 – Izlazni indikator |
| L8 – Podređena jedinica | L5 – Sila motora |
| L8 – Arhiva pogrešaka |
Postupak ugradnje dvaju pogona Robus u načinu rada podređene jedinice
1. Postavite vrata i pogone te podesite smjerove otvaranja prema:
2. Povežite pogone prema shemi (obavezno je poštovati polaritet povezivanja BlueBUS između pogona):
3. Dovedite električno napajanje do oba pogona
4. U programiranju razine II. na podređenoj jedinici postavite parametar L8 – Podređena jedinica
5. Provedite fazu prepoznavanja priključenih uređaja na podređenoj jedinici
6. Provedite fazu procjene priključenih uređaja na nadređenoj jedinici
7. Izvedite fazu procjene duljine krila na nadređenoj jedinici
Priključivanje dodatnih vanjskih uređaja na pogon
 |
Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključna sklopka, magnetske kartice itd.), priključite uređaj prema slici. Isporučeni napon iznosi 24 V DC, od -30 % do +50 %, uz maksimalnu struju od 100 mA. |
Posebne funkcije pogona
Trajno otvorena vrata
Ako naredba na ulaz STEP-BY-STEP (također označen kao P.P. ili Koračno upravljanje) traje dulje od 2 sekunde, upravljačka jedinica držat će vrata otvorenima dok traje naredba. Ova funkcija prikladna je za upotrebu u kombinaciji s vremenskim prekidačem.
Prisilno pokretanje
Ako sigurnosni uređaj zakaže ili se, primjerice, u zraku svjetlosne zrake fotoćelija nađe prepreka koja se ne može ukloniti i vrata se iz sigurnosnih razloga ne žele pokrenuti, moguće je aktivirati način rada „Prisutna osoba”, trajno u Programiranju razine II. u postavci L2 – Vrsta koračnog upravljanja na vrijednost L7 – Prisutna osoba, ili privremeno:
- Pošaljite naredbu vratima (daljinskim upravljačem, ključnom sklopkom i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalna svjetiljka vjerojatno će signalizirati pogrešku.
- Zato unutar 3 sekunde od prethodne naredbe ponovno pošaljite naredbu i držite je pritisnutom.
- Dok držite naredbu pritisnutom, vrata će se kretati; čim je otpustite, zaustavit će se.
Obavijest o održavanju
U Programiranju razine II. u točki L7 – Obavijest o održavanju postavlja se broj ciklusa nakon kojeg pogon treba signalizirati potrebu za održavanjem (pregledom). Pogon to signalizira signalnom svjetiljkom (ili na izlazu S.C.A., ako je tako postavljeno u Programiranju razine II. u točki L4 – Izlazni indikator razina L7 – Održavanje) na sljedeći način:
| Broj ciklusa | Signalizacija signalnom svjetiljkom | Signalizacija izlaznim indikatorom S.C.A. |
|---|---|---|
| manje od 80 % ograničenja | Uobičajen rad, treptanje u intervalima od pola sekunde. | „Svijetli” 2 sekunde nakon početka otvaranja. |
| 80–100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja normalno raditi. | Treperi tijekom manevra. |
| više od 100 % ograničenja | Svijetli 2 s nakon početka manevra, zatim nastavlja normalno raditi te svijetli 2 s nakon završetka manevra. | Stalno treperi. |
Upute za brisanje obavijesti o održavanju i provjeru trenutačnog broja manevara u odnosu na ograničenje potražite u priručniku, u poglavlju 7.4.3.
Rješavanje problema s pogonom
Ako vam nešto nije jasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED lampica na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije daljinskog upravljača za pogon ispravne; ako nisu, zamijenite ih. Upute potražite u priručniku za odgovarajući daljinski upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED lampica na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač pohranjen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED lampica BlueBUS ne treperi.
|
Provjerite je li pogon priključen na napajanje od 230 V. Ako jest, izmjerite oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
Vrata se ne pomiču, a signalna svjetiljka ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. Kad pošaljete naredbu daljinskim upravljačem LED lampica BlueBUS brzo zatreperiti dvaput. Ako naredbu šalje drugi uređaj preko ulaza STEP-BY-STEP (P.P.), trebala bi zasvijetliti odgovarajuća LED lampica STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalna svjetiljka zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika pomoću treptanja signalne svjetiljke. |
|
Vrata se pokrenu, ali se odmah zaustave i počnu se kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li prepreke kretanje vrata i po potrebi povećajte snagu pogona ili uključite funkciju Početni potisak. |
|
Vrata se pokreću, ali signalna svjetiljka ne radi. |
Provjerite postoji li napon na izlazu FLASH tijekom kretanja vrata (vrijednost napona nije važna, približno 10-30Vdc). Ako na izlazu ima napona, problem je vjerojatno u signalnoj svjetiljci, pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite postoji li kratki spoj u ožičenju. |
|
Vrata se pokreću, ali izlaz S.C.A. ne radi. |
Utvrdite vrstu funkcije programirane za izlaz S.C.A. i ako bi izlaz trebao treperiti, provjerite ima li na njemu napona (približno 24Vdc). Ako na izlazu ima napona, problem je vjerojatno u žarulji; pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz S.C.A. možda je preopterećen; provjerite postoji li kratki spoj u ožičenju. |
Dijagnostika pomoću treperenja signalne svjetiljke
Tijekom kretanja vrata signalna svjetiljka treperi pravilno jednom u sekundi. U slučaju problema, signalna svjetiljka javlja pogrešku dvjema brzim uzastopnim serijama treptaja.
|
Serija treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj Pauza od 1 sekunde 1 treptaj |
Pogreška BlueBUS-a
|
Uređaji povezani na ulaz BlueBUS ne odgovaraju uređajima prepoznatima tijekom postupka prepoznavanja uređaja. Ponovite postupak. Ako to ne pomogne, pokušajte još jednom. U suprotnom ćete metodom eliminacije morati pronaći neispravan uređaj i zamijeniti ga (kupiti, reklamirati ili popraviti). |
|
2 treptaja Pauza od 1 sekunde 2 treptaja |
Aktiviranje fotoćelije |
Aktiviraju se fotoćelije, što je uobičajeno ako se pri zatvaranju vrata prekine njihova zraka. Ako zraka nije bila prekinuta, fotoćelije mogu biti prljave, zaslijepljene ili neispravne. |
|
3 treptaja Pauza od 1 sekunde 3 treptaja |
Aktiviranje ograničenja sile motora
|
Tijekom kretanja vrata detektira se povećano trenje – možda vrata nisu dobro podešena; pokušajte ih ručno pomaknuti i ponovno podesiti. U suprotnom obično pomaže povećanje snage motora, a po potrebi i aktiviranje funkcije Početni potisak. Drugi mogući problem jest ako je donji graničnik postavljen previsoko. |
|
4 treptaja Pauza od 1 sekunde 4 treptaja |
Aktiviranje ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako se to događa bez naredbe, provjerite uređaje povezane na taj ulaz. |
|
5 treptaja Pauza od 1 sekunde 5 treptaja |
Interna pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte je resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja Pauza od 1 sekunde 6 treptaja |
Dosegnuto je satno ograničenje manevara. |
Pričekajte nekoliko minuta da se ograničivač ciklusa spusti ispod granične vrijednosti. |
|
7 treptaja Pauza od 1 sekunde 7 treptaja |
Interna pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi pa pokušajte ponovno. Ako se problem nastavi, pokušajte je resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
8 treptaja Pauza od 1 sekunde 8 treptaja |
Aktivna je trajna naredba.
|
Pogonu se neprestano šalje naredba – provjerite uređaje povezane na ulaz OPEN. Ako je priključen vremenski prekidač, vjerojatno je on uzrok.
|
Dijagnostika pomoću treperenja LED dioda
Na upravljačkoj jedinici RBA3R10 pogona NICE Robus RB1000 nalaze se dva sklopa LED dioda, od kojih svaki treperenjem ili svijetljenjem označava normalan rad upravljačke jedinice ili dijagnostiku pogrešaka, kao što je prikazano u tablicama u nastavku.
Vodoravne LED diode BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalizacija |
Stanje |
Rješenje |
|---|---|---|
|
LED dioda BlueBUS |
||
|
Ne svijetli |
Pogreška
|
Provjerite priključak na električnu mrežu, a ako je ispravan, provjerite osigurače F1 i F2 te ih po potrebi zamijenite novima istih karakteristika. |
|
Svijetli |
Ozbiljna pogreška
|
Pokušajte odspojiti upravljačku jedinicu, a po potrebi i sve ulaze. Ako to ne pomogne, resetirajte je. Ako ni tada ne pomogne, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
|
Treperi u intervalima od jedne sekunde |
Sve je u redu |
Normalan rad upravljačke jedinice. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN, CLOSEaktivirane su fotoćelije, ili pogon dobio je naredbu od daljinskog upravljača. |
|
Nizovi treptaja odvojeni pauzom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici grešaka prema signalnoj lampi. |
|
LED STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje priključene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED STEP-BY-STEP (također označen kao P.P., korak po korak) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj bio priključen na ulaz STEP-BY-STEP. |
|
LED OPEN (Otvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz OPEN nije aktivan.
|
|
Svijetli |
Ulaz OPEN je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj bio priključen na ulaz OPEN. |
|
LED CLOSE (Zatvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz CLOSE nije aktivan.
|
|
Svijetli |
Ulaz CLOSE je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj bio priključen na ulaz CLOSE. |
Okomite LED diode L1–L8
|
Signalizacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Automatsko zatvaranje je uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvaranje nakon prekida snopa fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvaranje nakon prekida snopa fotoćelija je uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Uvijek zatvori nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Uvijek zatvori je uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija stanja pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da je funkcija stanja pripravnosti uključena. |
|
Treperi |
|
|
LED 5 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Vršna vrijednost nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Vršna vrijednost je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 6 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Prethodno treperenje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Prethodno treperenje je uključena. |
|
Treperi |
U tijeku je programiranje funkcije. |
|
LED 7 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvoriti znači djelomično otvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvoriti znači djelomično otvaranje je uključena. |
|
Treperi |
U tijeku je programiranje funkcije. |
|
LED 8 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Podređena jedinica nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Podređena jedinica je uključena. |
|
Treperi |
U tijeku je programiranje funkcije. |
Ugradnja rezervne baterije za pogon NICE Robus 1000
Rezervna baterija NICE PS124 nije standardni dio isporuke pogona, ali moguće ju je dodatno naručiti. Koristi se u slučaju nestanka struje, kada će se pogon vrata napajati iz nje. Baterija se kontinuirano puni iz električne mreže.
| 1. Izvadite plastični poklopac priključka baterije | 2. Priključite bateriju na priključak i smjestite je pokraj upravljačke jedinice |
|---|---|
 |
 |
Ručno deblokiranje pogona NICE Robus RB1000
 |
U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga pogon je moguće deblokirati ključem za deblokiranje i ručno pomicati vrata: |
| 1. Pomaknite poklopac brave za deblokiranje | 2. Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu |
|---|---|
 |
 |
| 3. Izvucite ručicu za deblokiranje | 4. Vrata možete pomicati ručno |
 |
|
Tehničke karakteristike pogona NICE Robus RB1000
| Model | NICE Robus RB1000 |
|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad kliznih vrata u privatnim prostorima. Isporučuje se uključujući upravljačku jedinicu NICE RBA3R10, ali bez radijskog prijamnika. |
| Zupčanik | Broj zubaca: 15 Modul zupca: 4 Razmak: 12,6mm Promjer razmaka: 60mm |
| Okretni moment [Sila] |
27Nm [1000N] - potrebna za pokretanje krila |
| Nazivni moment [Nazivna sila] |
15Nm [500N] - potrebna za održavanje krila u pokretu |
| Brzina | 0,28 m/s |
| Nazivna brzina | 0,14 m/s |
| Ograničenje uzastopnih ciklusa | 150 ciklusa/dan (upravljačka jedinica ograničava broj na temelju ograničenja, vidi Odabir pogona) |
| Radno ograničenje | 5 minuta (upravljačka jedinica ograničava vrijeme na temelju ograničenja, vidi Odabir pogona) |
| Vijek trajanja | od 250.000 do 20.000 ciklusa, ovisno o masi i duljini krila te postavkama pogona |
| Napajanje | 230V (+10% -15%) 50/60Hz |
|
Potrošnja energije |
450W [2,3A] |
| Klasa izolacije | 1 - potrebno je uzemljenje |
| Rezervni izvor napajanja | moguće je dodatno kupiti i ugraditi rezervnu bateriju NICE PS124 |
| Izlaz za signalnu svjetiljku | za dva signalne svjetiljke 12 V sa žaruljom od 21 W (npr. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izlazni indikator (S.C.A.) | za jednu žarulju od 21 V, maks. 4 W (izlazni napon +50 % −30 %), može upravljati malim relejem |
| Izlaz BlueBUS | jedan izlaz za do 15 uređaja BlueBUS |
| Ulaz STOP | za normalno otvorene, normalno zatvorene i uređaje s konstantnim otporom od 8,2 KΩ |
| Ulaz STEP-BY-STEP (P.P., korak-po-korak) | normalno otvoren (zatvaranje kontakta aktivira naredbu "Korak-po-korak") |
| Ulaz OPEN | normalno otvoren (zatvaranje kontakta aktivira naredbu "Otvoriti") |
| Ulaz CLOSE | normalno otvoren (zatvaranje kontakta aktivira naredbu "Zatvoriti") |
| Radijski prijamnik | bez prijamnika, priključak "SM" za prijamnike NICE SMXI, NICE OXI i sl. |
| Antenski ulaz | 52 Ω za koaksijalni kabel RG-58 (ili sličan) |
| Programske funkcije | 8 funkcija uključivanja/isključivanja (Programiranje razine I.) 8 podesivih funkcija (Programiranje razine II.) |
| Funkcije samopodešavanja |
samopodešavanje duljine krila (izračun udaljenosti ubrzavanja i usporavanja, izračun točke djelomičnog otvaranja) |
| Radna temperatura | −20 °C do +50 °C |
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne |
| Stupanj zaštite | IP44 |
| Dimenzije | 210×330×303 (š×d×v) |
| Težina | 13 kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
