Priručnik za samonosnu kliznu kapiju od 7 do 10 m

Tehničke upute · samostalna izrada · samonosna vrata

Praktičan postupak za vrata sa svijetlom širinom prolaza od 7,0 do 10,0 m: dva betonska temelja, kabeli, kolica, vodilica, pogon, spajanje i tehnički nacrti.

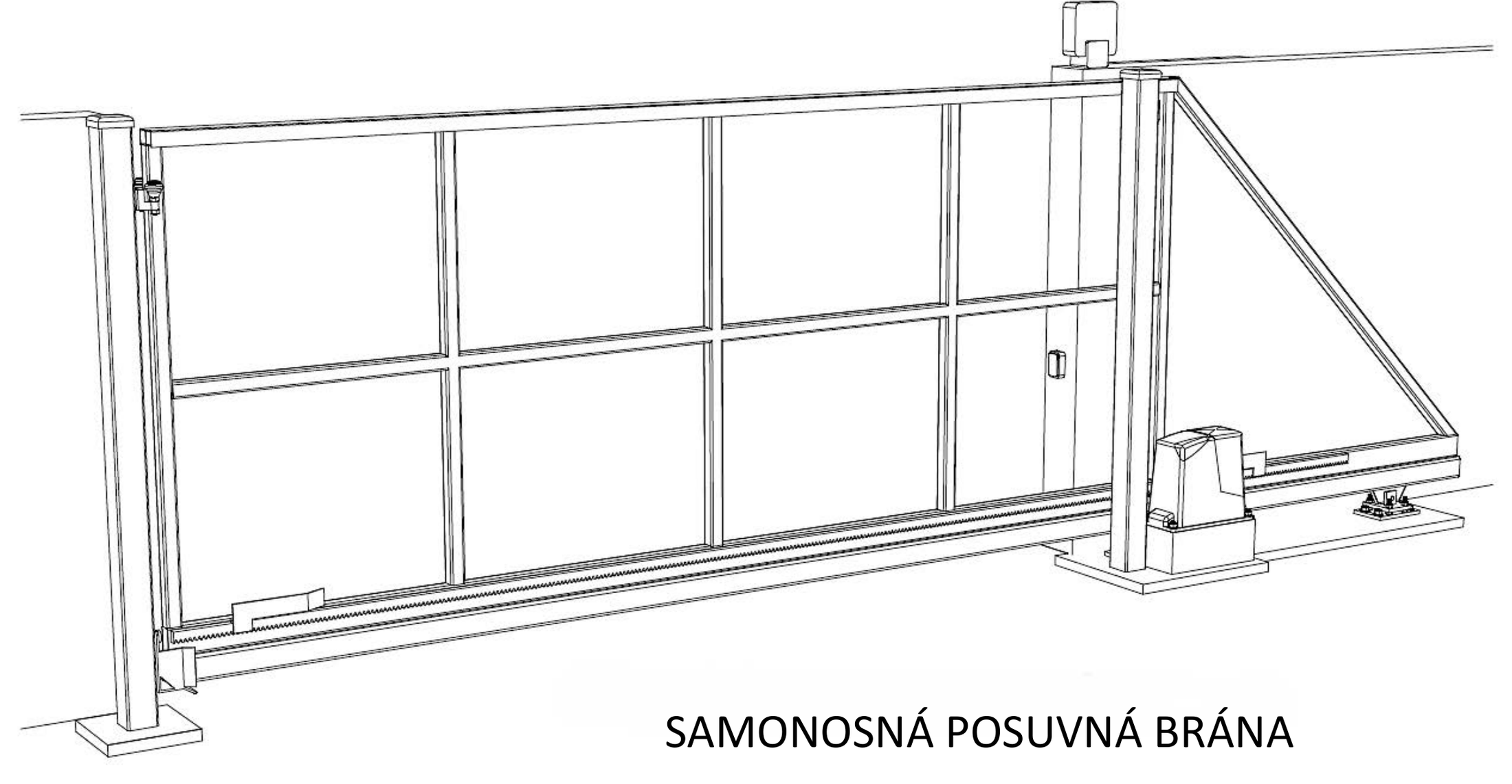

Pregled samonosnih kliznih vrata s prolazom, nosivim C-profilom, kolicima, protuutegom i pogonom
Osnovni dijelovi samonosnih kliznih vrata. Kliknite za otvaranje nacrta u punoj razlučivosti.

Samonosna vrata za prolaz širine 7,0 do 10,0 m

Kod šireg prolaza treba uskladiti duljinu i masu krila, protuuteg, nosivi C-profil, broj kotačića na kolicima, ispunu, vodilicu, temelje i pogon. Postupak u nastavku počinje građevinskom pripremom i nastavlja se redoslijedom kojim se pojedini dijelovi doista pripremaju.

Što izmjeriti i odabrati prije izrade

Prostor

  • svijetla širina prolaza ŠP,
  • strana i smjer otvaranja vrata,
  • slobodan prostor za cijelo krilo, uključujući protuuteg,
  • visinske razlike terena duž cijele putanje.

Konstrukcija

  • visina okvira i vrsta ispune,
  • vlastita masa, masa ispune i utjecaj vjetra,
  • C-profil i kolica dimenzionirani za konkretno opterećenje.

Temelji

  • mjesto za dva odvojena temelja,
  • razmak X ovisno o širini vrata i vrsti kolica,
  • položaj montažnih ploča i zaštitnih cijevi.

Upravljanje

  • ručni ili motorni pogon,
  • položaj pogona, fotoćelija i signalne svjetiljke,
  • dovod električne energije i način upravljanja.

1. Betonski temelji i položaj montažnih ploča

Izvorni nacrt za vrata širine veće od 6,5 m predviđa dva zasebna temelja. Temelj bliži prolazu dug je 1 000 mm, drugi 1 400 mm, a između njih je razmak X. Ukupna duljina sklopa stoga iznosi 2 400 + X.

Minimalna širina svakog temelja: 500 mm.
Minimalna dubina: 800 mm. Preporučeni razmak Y od zida: 50 do 100 mm.

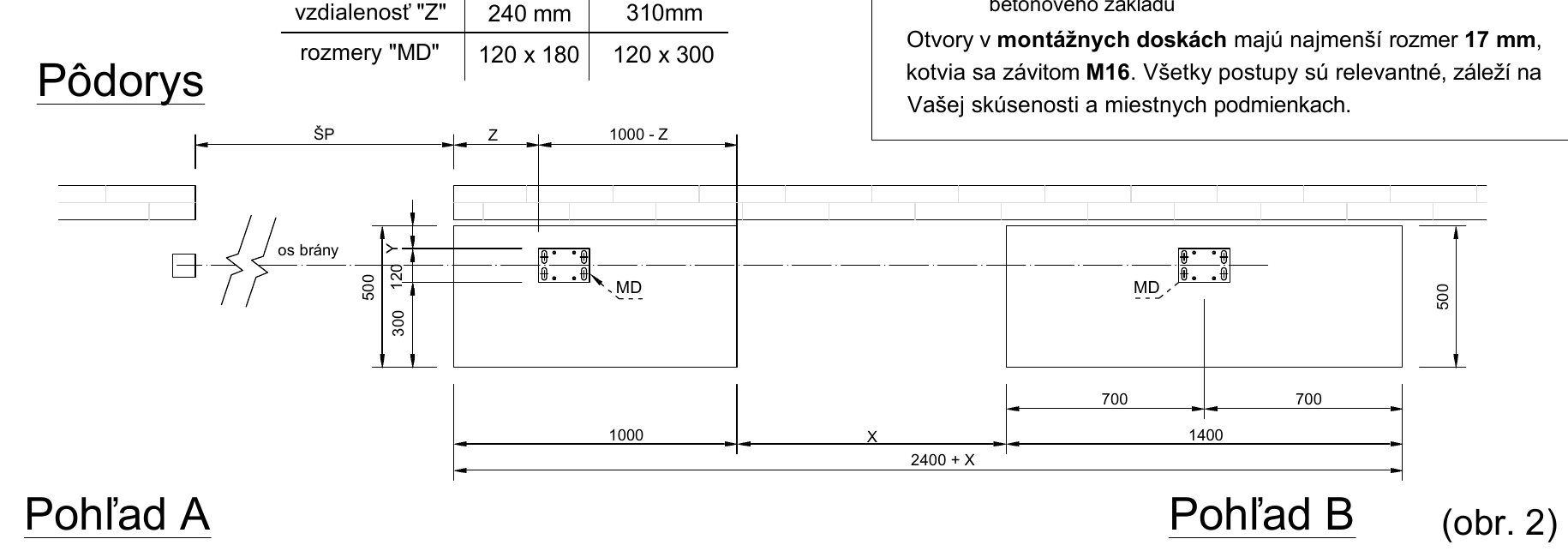

Tlocrtni prikaz položaja dvaju betonskih temelja i kolica

Tlocrt dvaju betonskih temelja samonosnih vrata širine veće od 6,5 metara, s dimenzijama 1000, X i 1400 milimetara te montažnim pločama
Tlocrt temelja, razmaka X i montažnih ploča. Kliknite za otvaranje cijele izvorne stranice.

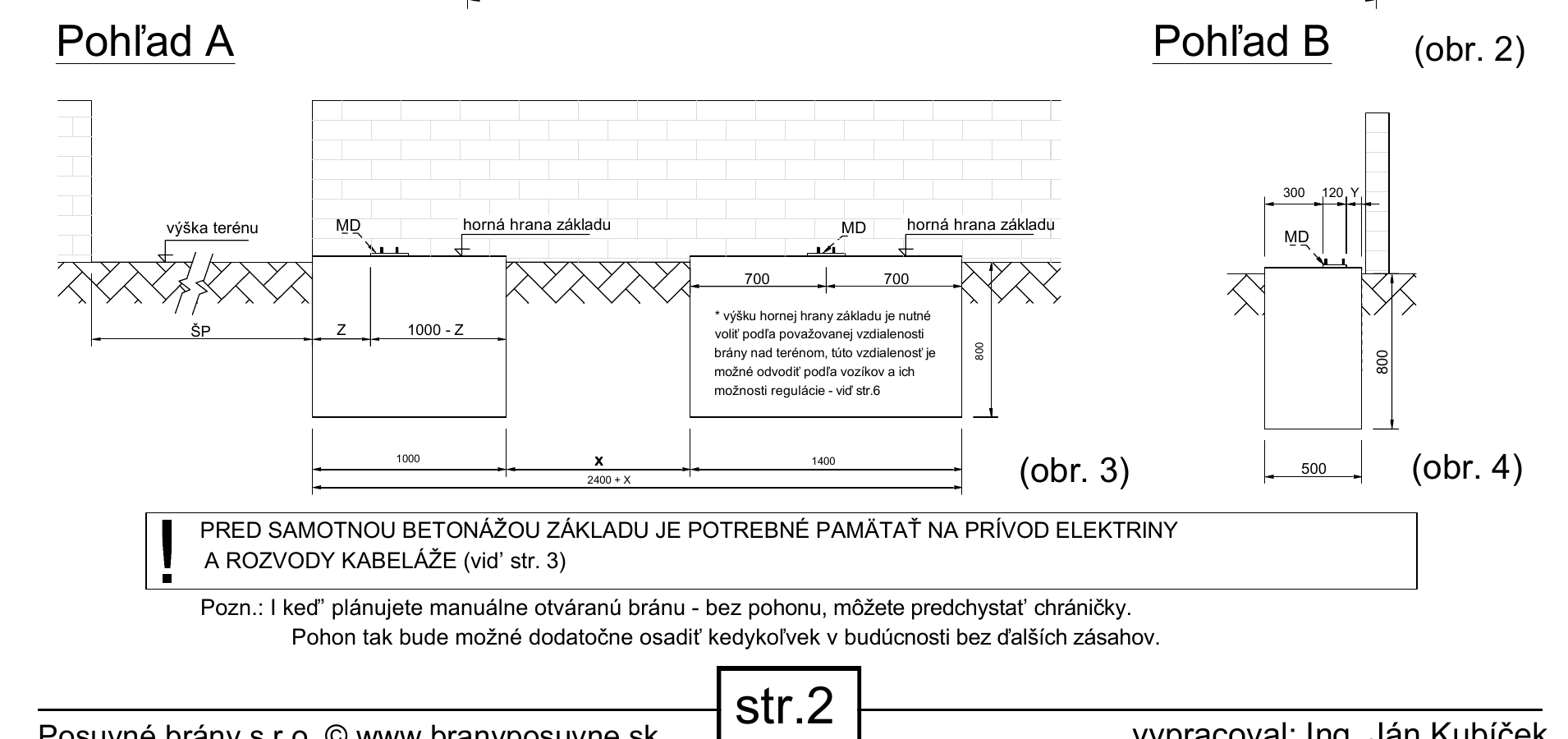

Betonski temelji – pogledi A i B

Pogled A i pogled B na par betonskih temelja minimalne širine 500 milimetara, dubine 800 milimetara i s označenim položajem montažnih ploča
Pogledi A i B, uključujući visinu terena, dimenzije temelja i upozorenje o kabelima prije betoniranja.

Razmak temelja X ovisno o svijetloj širini prolaza

Dimenzija X u milimetrima ovisno o vrsti kolica
Svijetla širina prolaza Kolica s 8 kotačića Kolica s 10 kotačića
7 000 mm 950 mm 850 mm
7 500 mm 1 150 mm 1 050 mm
8 000 mm 1 350 mm 1 250 mm
8 500 mm 1 550 mm 1 450 mm
9 000 mm 1 750 mm 1 650 mm
9 500 mm 2 050 mm 1 950 mm
10 000 mm 2 250 mm 2 150 mm

Podebljane vrijednosti odgovaraju preporučenoj izvedbi s 10 kotačića iz izvornog nacrta. Dimenziju X uvijek očitajte za kolica koja se stvarno upotrebljavaju.

Položaj montažne ploče MD

Vrsta kolica Dimenzija Z Montažna ploča MD
8 kotačića 240 mm 120 × 180 mm
10 kotačića 310 mm 120 × 300 mm

Rupe na montažnim pločama trebaju imati promjer najmanje Ø 17 mm za navoj M16. Visinu gornjeg ruba temelja odredite prema željenom razmaku vrata od tla i rasponu podešavanja visine kolica.

2. Priprema kabela i zaštitnih cijevi prije betoniranja

Zaštitne cijevi i izvode pripremite prije betoniranja. Shema u nastavku zadržava cjelovit izvorni opis spajanja, uključujući napajanje, fotoćelije, signalnu svjetiljku, antenski kabel i napomene o dimenzijama.

Preporučeni vodovi iz izvornog materijala
Oznaka Priključak Kabel
I Napajanje pogona 230 V 1 × 3 × 1,5 mm²
II Lijeva fotoćelija 1 × 2 × 0,5 mm²
III Desna fotoćelija 1 × 2 × 0,5 mm²
IV Signalna svjetiljka i antena 1 × 2 × 0,5 mm² + oklopljeni RG58 / koaksijalni 50 Ω

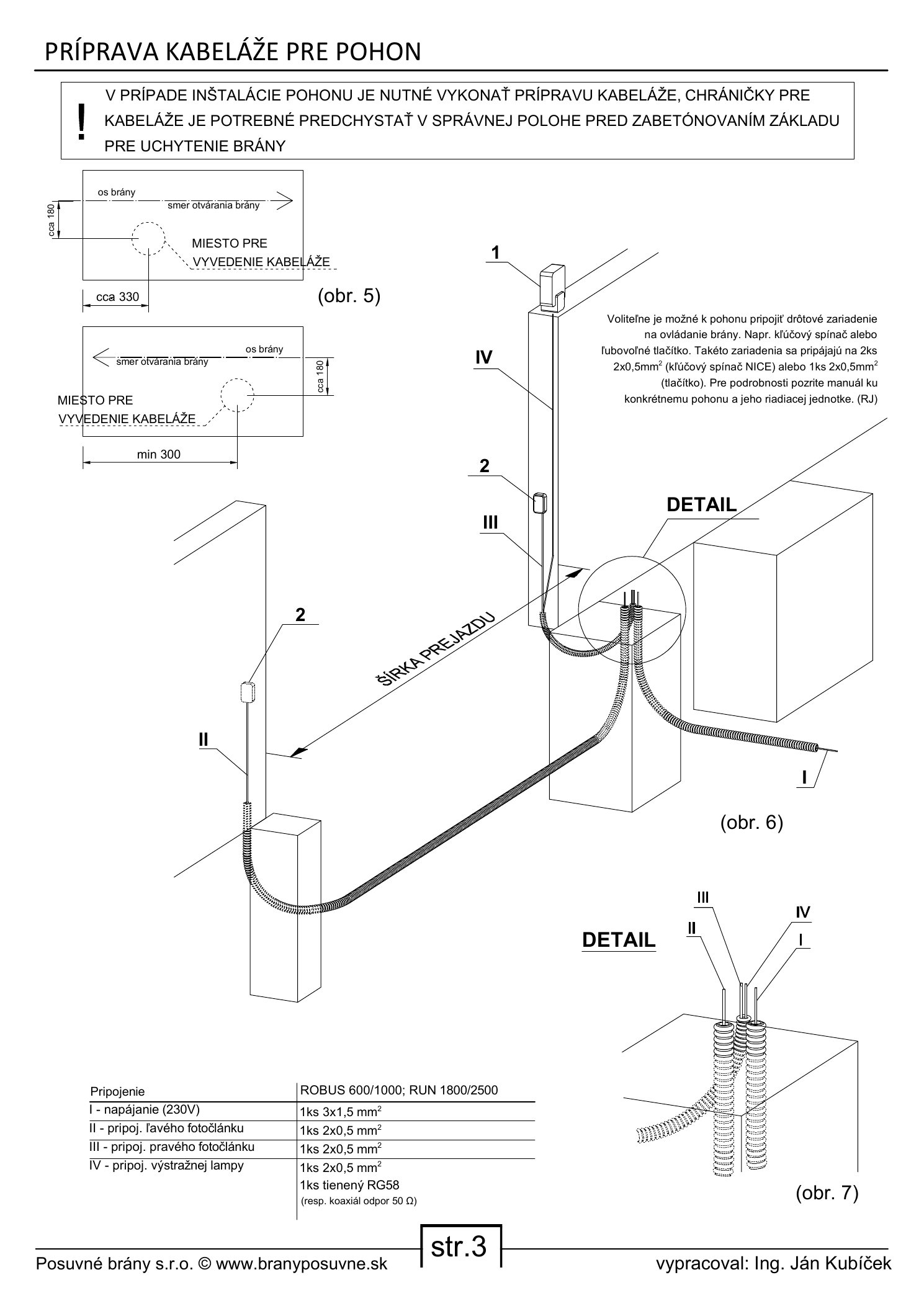

Cijela izvorna stranica o pripremi kabela za pogone NICE Robus RBS 600 i 1000 te RUN 1800 ili 2500, uključujući sve napomene i tablicu
Cijela stranica o pripremi kabela, bez izrezivanja. Kliknite za otvaranje pune razlučivosti.

3. Vođenje vrata, kolica i visina iznad tla

Krilo se mora voditi odozgo ili sa strane, a kolica moraju odgovarati odabranom C-profilu. Visinu H od gornjeg ruba temelja do donjeg ruba C-profila određuju upotrijebljena kolica i njihov raspon podešavanja.

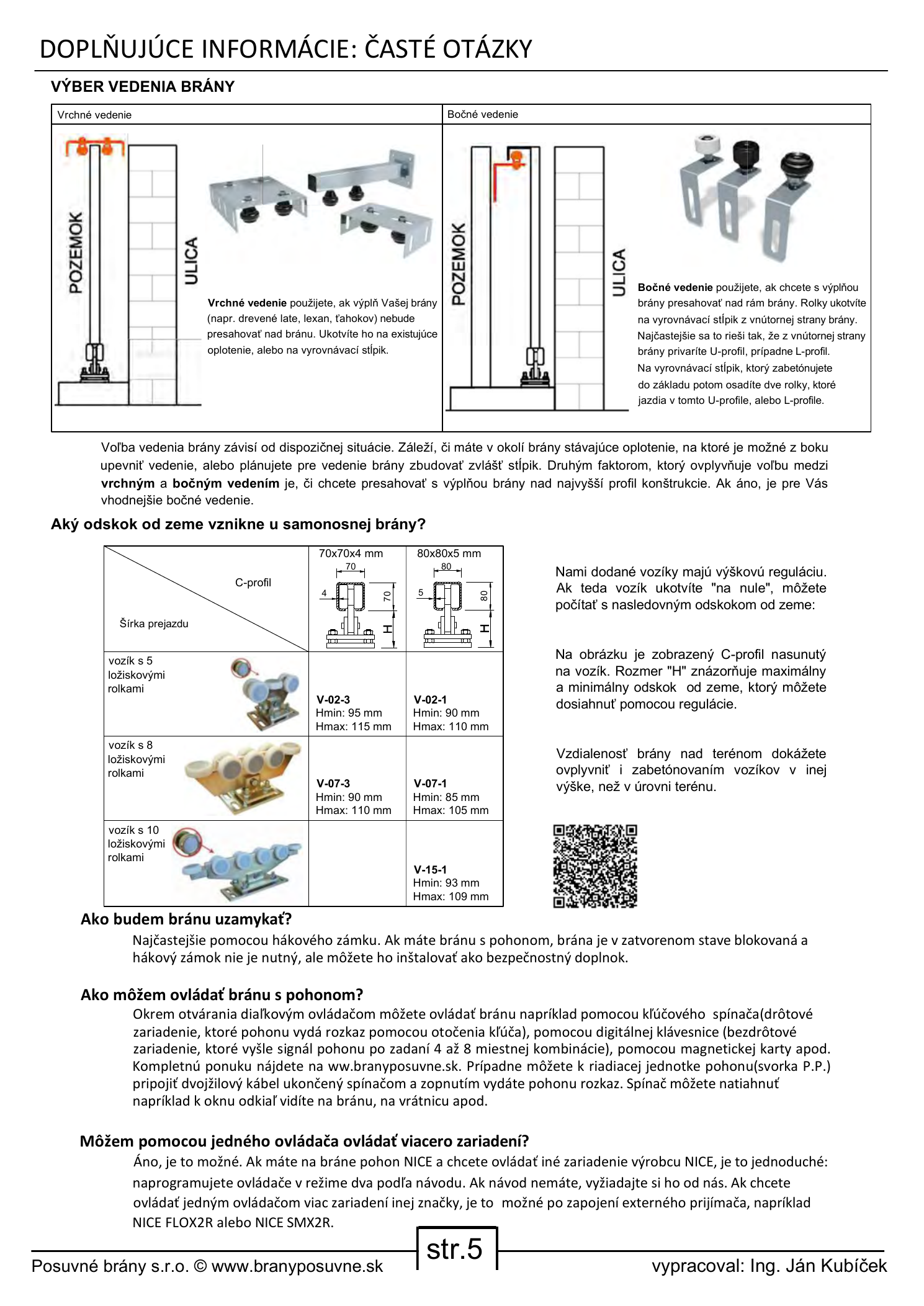

Gornje i bočno vođenje samonosnih vrata, dimenzije visine kolica i česta pitanja iz izvornog materijala
Načini vođenja i određivanje visine H. Kliknite za otvaranje izvorne stranice u punoj razlučivosti.

Visina H prema C-profilu i broju valjčića

C-profil 3 valjčića 5 valjčića 8 valjčića 10 valjčića
70 × 70 × 4 mm 78–98 mm 95–115 mm 90–110 mm —
80 × 80 × 5 mm 73–93 mm 90–110 mm 85–105 mm 93–109 mm

Preporučena kolica za vrata šira od 6,5 m

U nastavku su praktični odabiri za veće C-profile i opterećenja. Konačna kolica odaberite prema konkretnom profilu, širini prolaza, ukupnoj masi, ispuni i konstrukciji vrata.

Prikažite sve vrste kolica

C-profili za veća samonosna vrata

Izvorni nacrti koriste profil 80 × 80 × 5 mm. Za veća opterećenja dostupni su i robusniji sustavi; stoga konkretnu dimenziju odaberite tek nakon provjere mase, ispune, izloženosti vjetru i odgovarajućih kolica.

Prikažite sve C-profile

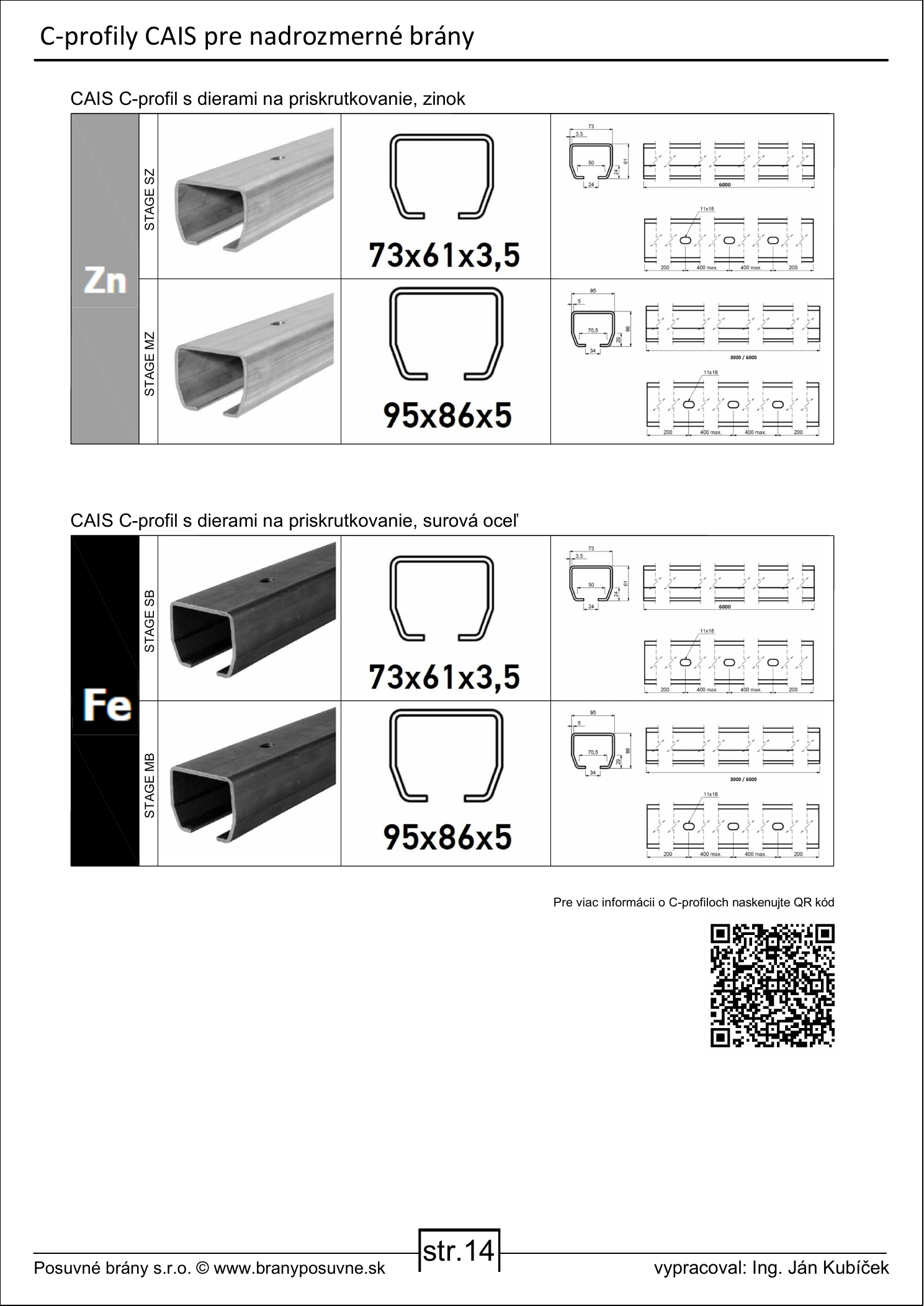

Izvorni pregled C-profila CAIS za velika i nadstandardna vrata, uključujući dimenzije 73 puta 61 puta 3,5 i 95 puta 86 puta 5 milimetara
Primjeri C-profila CAIS za velika i nadstandardna vrata iz izvornog priručnika. Izbor nije ograničen samo na te dvije dimenzije.

4. Visina pogona i zupčaste letve

Visina postolja pogona X ovisi o visini kolica H, visini C-profila A, potrebnom razmaku Y ispod zupčaste letve i dimenziji N konkretnog pogona.

X = H + A + Y + 40 − N
Element Izvedba Dimenzija
A – visina C-profila 70 × 70 × 4 mm 70 mm
80 × 80 × 5 mm 80 mm
N – visina pogonskog zupčanika ROAD 400 / ROBUS 400 85 mm
ROBUS 600 / ROBUS 1000 92 mm
RUN 1800P 109 mm

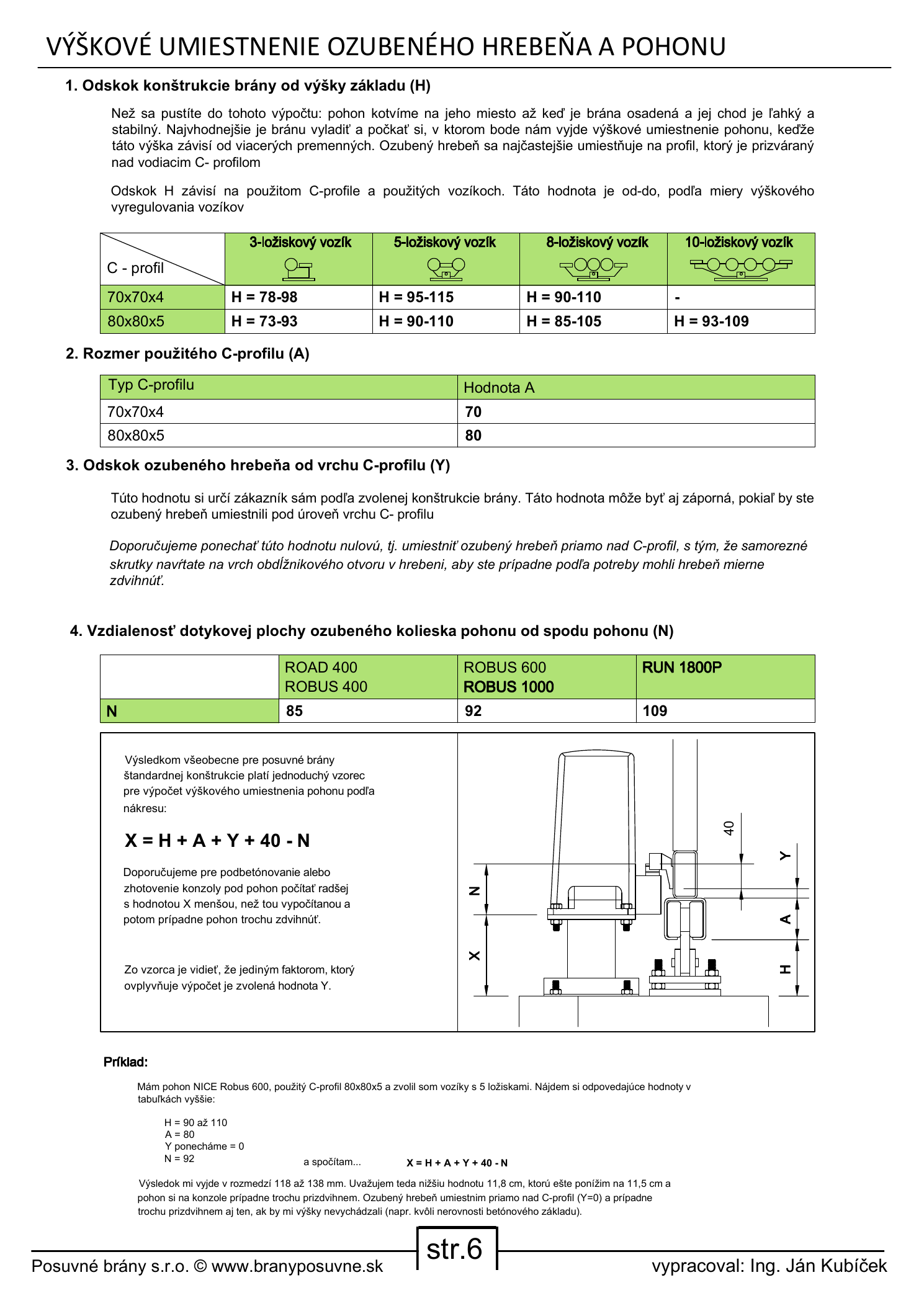

Izračun visine postolja pogona i zupčaste letve s dimenzijama H, A, Y i N
Izvorni nacrt visine pogona i zupčaste letve, uključujući tablicu i primjer izračuna.

5. Sheme spajanja pogona

RBS600 i RBS800 pripadaju novoj generaciji pogona NICE ROBUS. Stariji RB1000 i pogon RUN1800 imaju vlastite sheme spajanja.

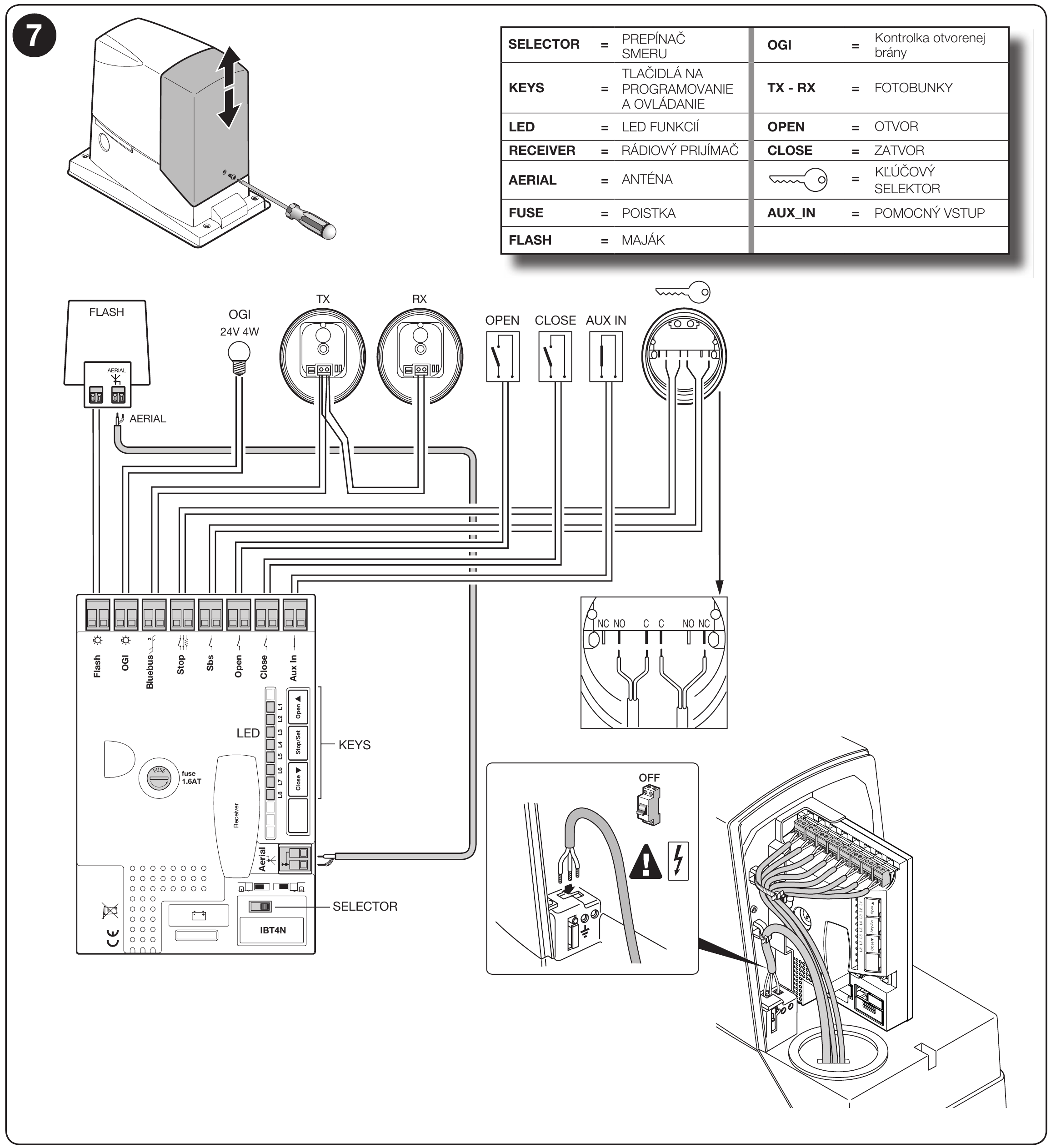

NICE ROBUS RB1000

Sklop NICE ROBUS RB1000 (D)

Spajanje starije generacije NICE ROBUS RB1000, slika 7 iz priručnika za montažu.
Spajanje starije generacije NICE ROBUS RB1000, slika 7 iz priručnika za montažu.

Upute za montažu RB1000 (PDF, stranica 12)

NICE RUN1800

Sklop NICE RUN1800 (D)

NICE RUN1800 koristi elektromotor na 230 V AC, dok ROBUS RBS600/RBS800 i stariji RB1000 imaju motor na 24 V DC. To je glavna razlika u napajanju samog motora. Oba tipa pogona priključuju se na električnu mrežu od 230 V.

Upravljačka jedinica RUA1 ima slične osnovne funkcije kao ROBUS. Podržava automatsko zatvaranje, djelomično otvaranje i priključivanje fotoćelija BlueBUS. Međutim, raspored priključnih stezaljki i konkretno ožičenje razlikuju se.

Dimenzije pogona RUN1800

400 × 255 × 390 mm (duljina × širina × visina) prema tehničkoj tablici proizvođača.

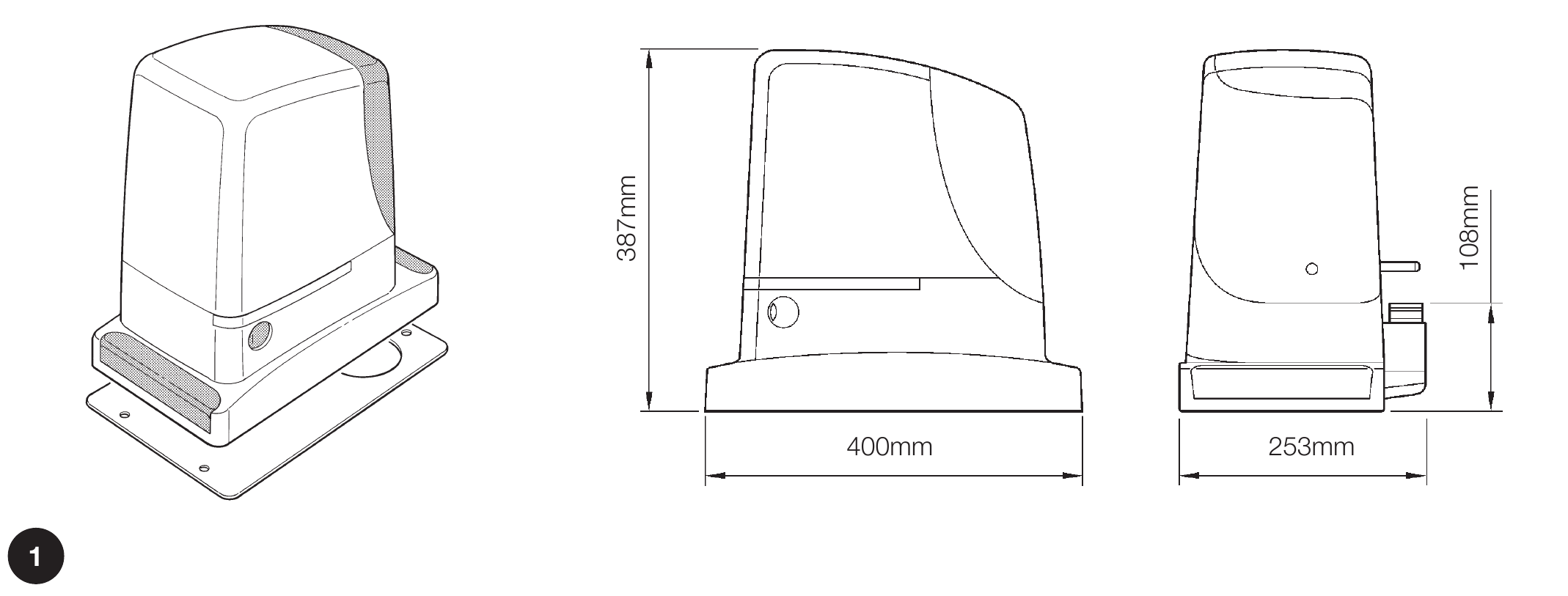

Dimenzijski nacrt NICE RUN1800, slika 1 iz uputa proizvođača. Dimenzije su u milimetrima.
Dimenzijski nacrt NICE RUN1800, slika 1 iz uputa proizvođača. Dimenzije su u milimetrima.

Dimenzijski nacrt navodi 400 × 253 × 387 mm, a tehnička tablica u istim uputama 400 × 255 × 390 mm.

Dimenzijski nacrt u uputama (PDF, stranica 4) | Tehnički podaci (PDF, stranica 24)

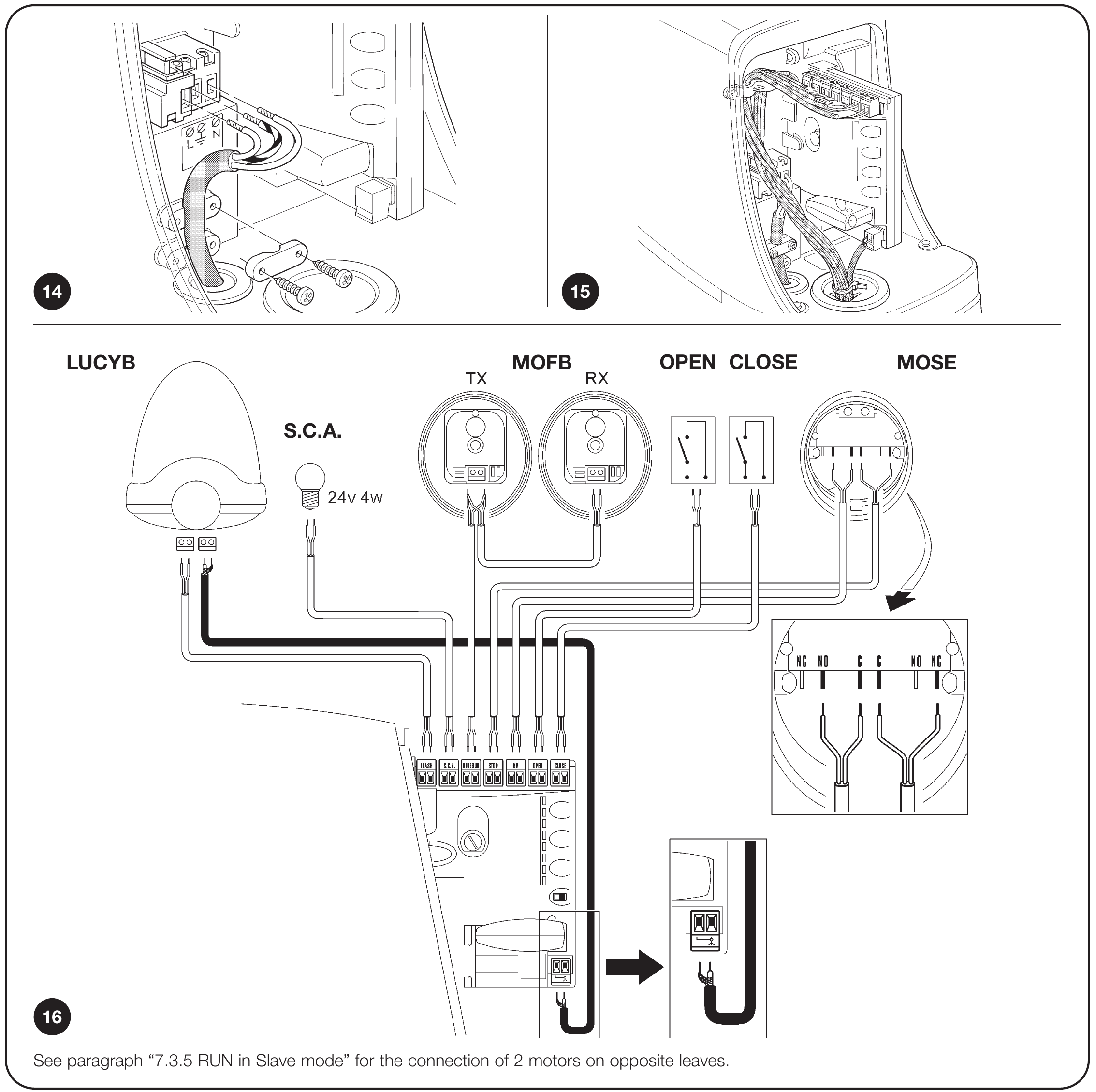

Priključivanje upravljačke jedinice RUA1

Shema RUN1800 prikazuje izvorni pribor LUCYB, MOFB i MOSE. Nije riječ o prikazu aktualnog kompleta.

Ožičenje upravljačke jedinice RUA1 pogona NICE RUN1800, uključujući mrežni kabel i kabelske vodove, slike 14 do 16 iz uputa proizvođača.
Ožičenje upravljačke jedinice RUA1 pogona NICE RUN1800, uključujući mrežni kabel i kabelske vodove, slike 14 do 16 iz uputa proizvođača.

Upute za montažu RUN1800 / RUN2500 (PDF, stranica 9)

6. Zbirna tablica dimenzija i težina

Odnosi se na crteže u nastavku. Dimenzije, vlastita težina i maksimalna opterećenja odnose se na pojedine sklopove prikazane na ovim crtežima.

Dimenzije i težine za crteže u nastavku
Širina prolaza Ukupna duljina vrata Vlastita težina vrata Maks. opterećenje po metru Maks. težina ispune
7,0 m 10,0 m 220 kg 50 kg/m 360 kg
7,5 m 10,7 m 250 kg 50 kg/m 385 kg
8,0 m 11,4 m 265 kg 35 kg/m 285 kg
8,5 m 12,1 m 305 kg 35 kg/m 305 kg
9,0 m 12,7 m 320 kg 35 kg/m 320 kg
9,5 m 13,4 m 385 kg 35 kg/m 340 kg
10,0 m 14,1 m 405 kg 25 kg/m 255 kg

Usporedba kvadratnih cijevi sa stijenkom debljine 2, 3 i 4 mm

Pri jednakim vanjskim dimenzijama deblja kvadratna cijev ima veću masu. Sljedeća tablica uspoređuje masu samih kvadratnih cijevi okvira i donjeg ojačanja prema potrošnji materijala navedenoj na crtežima. Ne uključuje nosivi C-profil 80 × 80 × 5 mm, ispunu, okov ni druge dijelove, pa se ne radi o vlastitoj težini cijelih vrata iz gornje tablice.

Okvirna masa kvadratnih cijevi prema popisu materijala, bez C-profila i ispune
Širina prolaza Duljina vrata Stijenka 2 mm Stijenka 3 mm Stijenka 4 mm
7,0 m 10,0 m 111,8 kg 162,4 kg 208,8 kg
7,5 m 10,7 m 132,9 kg 193,1 kg 248,2 kg
8,0 m 11,4 m 142,3 kg 206,8 kg 265,8 kg
8,5 m 12,1 m 151,8 kg 220,5 kg 283,4 kg
9,0 m 12,7 m 178,0 kg 259,5 kg 335,5 kg
9,5 m 13,4 m 235,0 kg 342,5 kg 442,9 kg
10,0 m 14,1 m 249,2 kg 363,3 kg 469,7 kg

Kako odabrati okvir: Dimenzionirajte vrata tako da budu što lakša, ali istodobno dovoljno čvrsta i kruta za odabranu ispunu i opterećenje vjetrom. Ako upotrijebite kvadratne cijevi drugih dimenzija ili debljine stijenke, promijenit će se masa i ponašanje okvira. Deblji okvir ujedno više opterećuje C-profil i kolica. Stoga se dopuštena težina ispune ne može povećati samo razmjerno debljini stijenke.

Vrijednosti maksimalnog opterećenja i težine ispune iz prve tablice ne mogu se automatski primijeniti na izvedbe sa stijenkom debljine 3 i 4 mm. Ova usporedba računa masu materijala, a ne novu nosivost vrata.

Podaci i izračun mase

U sva tri stupca ostaju jednake vanjske dimenzije pravokutnih cijevi i jednaka potrošnja materijala. Mijenja se samo debljina stijenke. Potrošnja je preuzeta iz popisa na nacrtu, a ne iz preciznog plana rezanja. Na masu gotovog okvira utječu i ostaci pri rezanju, zavari, površinska obrada i tolerancije isporučenih profila.

Svijetli otvor Pravokutna cijev 60 × 40 mm Pravokutna cijev 80 × 40 mm
7,0 m 26 m 10 m
7,5 m 32 m 11 m
8,0 m 34 m 12 m
8,5 m 36 m 13 m
9,0 m 0 m 50 m
9,5 m 0 m 66 m
10,0 m 0 m 70 m

Kod svijetlog otvora od 9,0 m, ukupna potrošnja pravokutne cijevi 80 × 40 mm iznosi 13 + 37 m, kod 9,5 m iznosi 27 + 39 m, a kod 10,0 m 29 + 41 m. Zbroj uključuje i donje ojačanje navedeno na nacrtu.

Vanjska dimenzija Stijenka 2 mm Stijenka 3 mm Stijenka 4 mm
60 × 40 mm 2,93 kg/m 4,25 kg/m 5,45 kg/m
80 × 40 mm 3,56 kg/m 5,19 kg/m 6,71 kg/m

Izračun: masa = duljina pravokutne cijevi 60 × 40 × njezina masa po metru + duljina pravokutne cijevi 80 × 40 × njezina masa po metru. Primjerice, za svijetli otvor od 7,0 m i stijenku debljine 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg pravokutnih cijevi.

Specifične mase preuzete su iz dimenzijske tablice proizvođača SSAB, provjereno 11. 9. 2026. Služe kao referentne vrijednosti za usporedbu masa, a ne kao potvrda proizvođača ili razreda čvrstoće materijala korištenog na nacrtima.

Odstupanja na nacrtima: Kod svijetlih otvora od 8,5 i 10,0 m oznaka donje pravokutne cijevi u presjeku razlikuje se od popisa materijala: navodi stijenku od 3 mm umjesto 2 mm. Kod 9,5 i 10,0 m u presjeku okvira prikazana je dimenzija 60 × 40 mm, dok su u pogledu i popisu navedene dimenzije 80 × 40 mm. Gornja usporedba izričito se temelji na popisu materijala. Time ne ispravljamo izvorne nacrte ni njihova opterećenja.

7. Tehnički nacrti za pojedine širine vrata

Svaki pretpregled poveznica je na sliku u punoj razlučivosti. Gornja pregledna tablica navodi važne dimenzije i mase i u tekstualnom obliku; nacrti prikazuju konstrukciju okvira, presjeke, kote i opterećenja kolica.

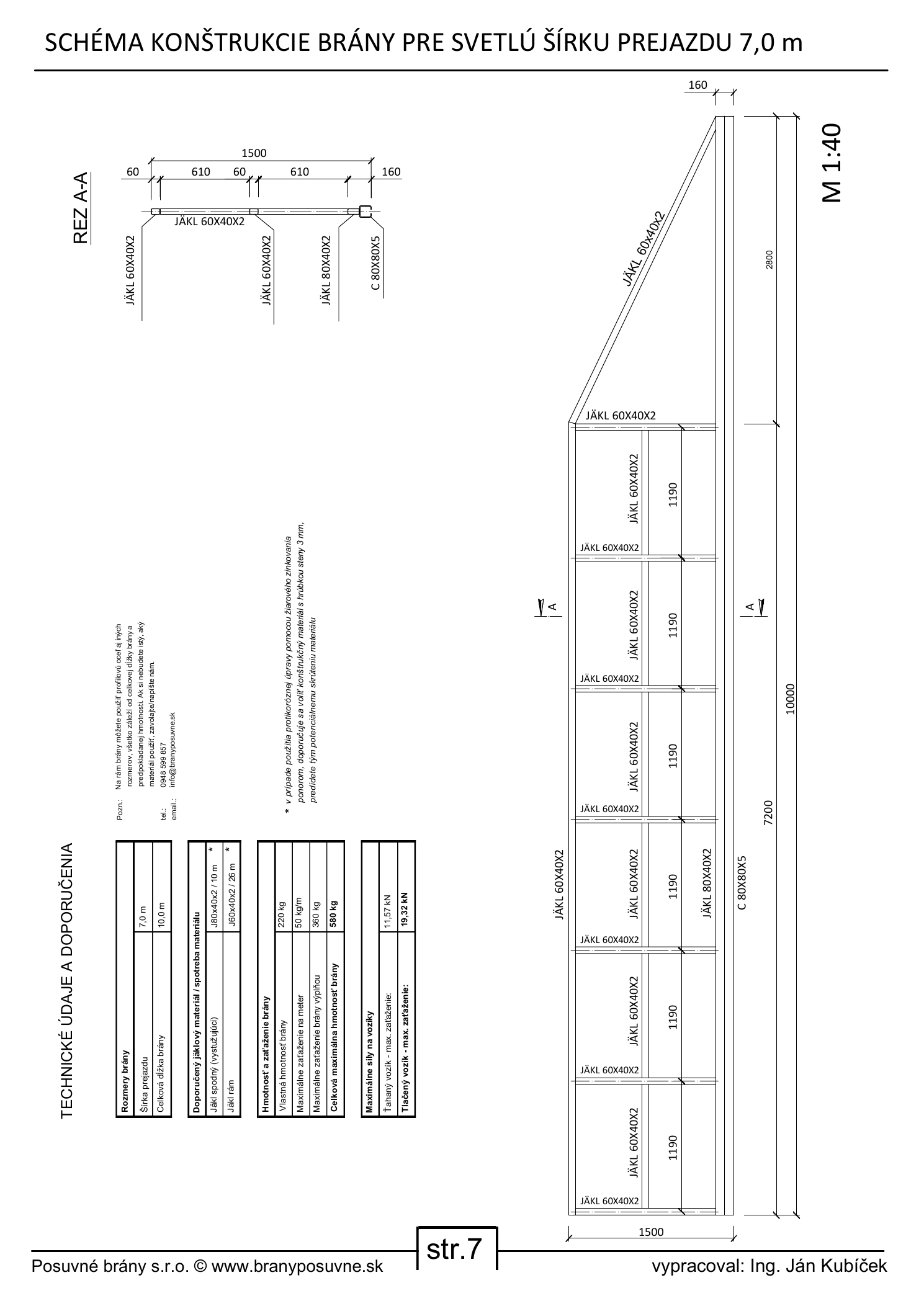

Svijetli otvor 7,0 m

Ukupna duljina 10 000 mm, okvir 7 200 mm, protuteža 2 800 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 7000 milimetara
Nacrt za svijetli otvor od 7,0 m – stranica 7 izvornog priručnika.

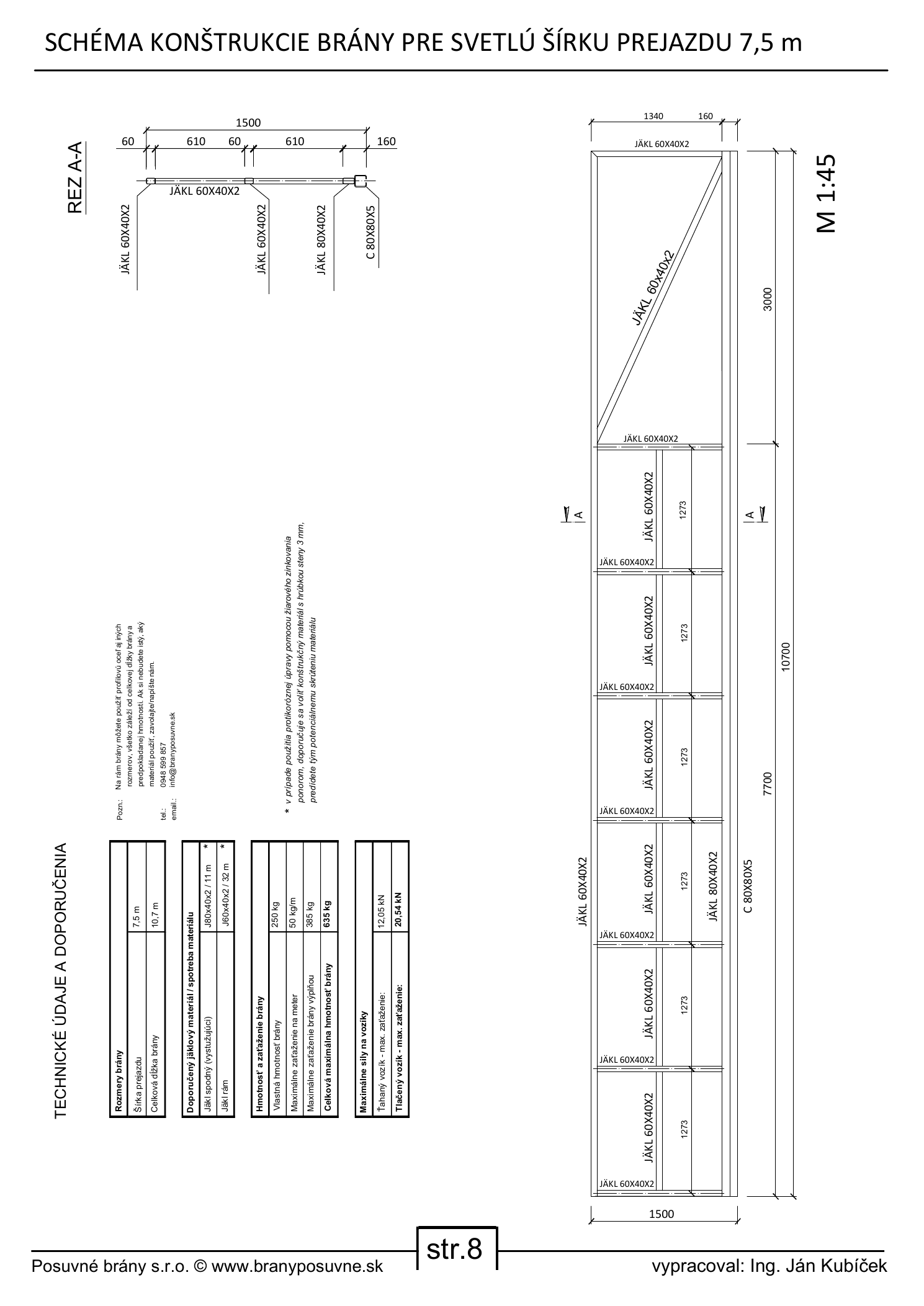

Svijetli otvor 7,5 m

Ukupna duljina 10 700 mm, okvir 7 700 mm, protuteža 3 000 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 7500 milimetara
Nacrt za svijetli otvor od 7,5 m – stranica 8 izvornog priručnika.

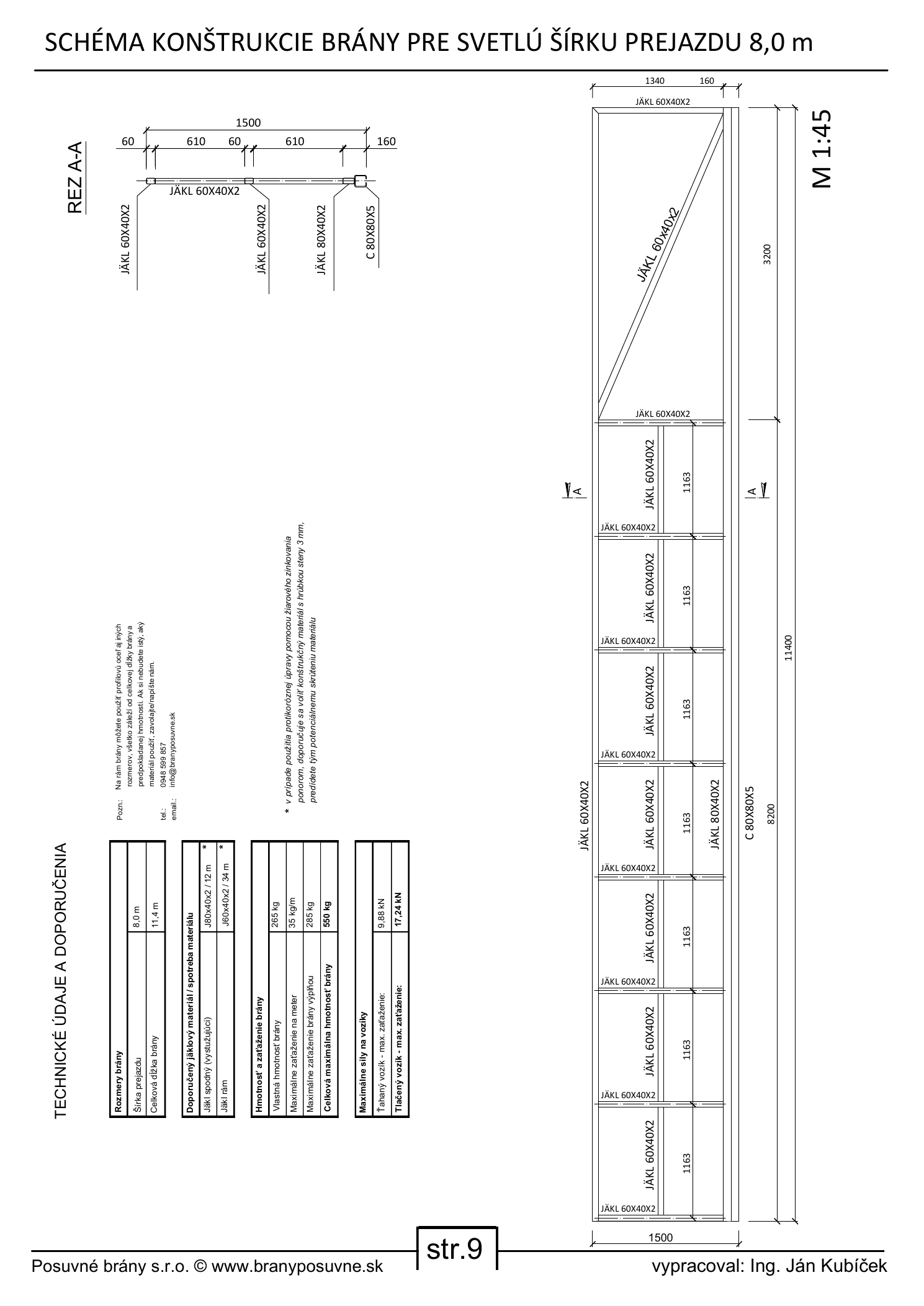

Svijetli otvor 8,0 m

Ukupna duljina 11 400 mm, okvir 8 200 mm, protuteža 3 200 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 8000 milimetara
Nacrt za svijetli otvor od 8,0 m – stranica 9 izvornog priručnika.

Svijetli otvor 8,5 m

Ukupna duljina 12 100 mm, okvir 8 700 mm, protuteža 3 400 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 8500 milimetara
Nacrt za svijetli otvor od 8,5 m – stranica 10 izvornog priručnika.

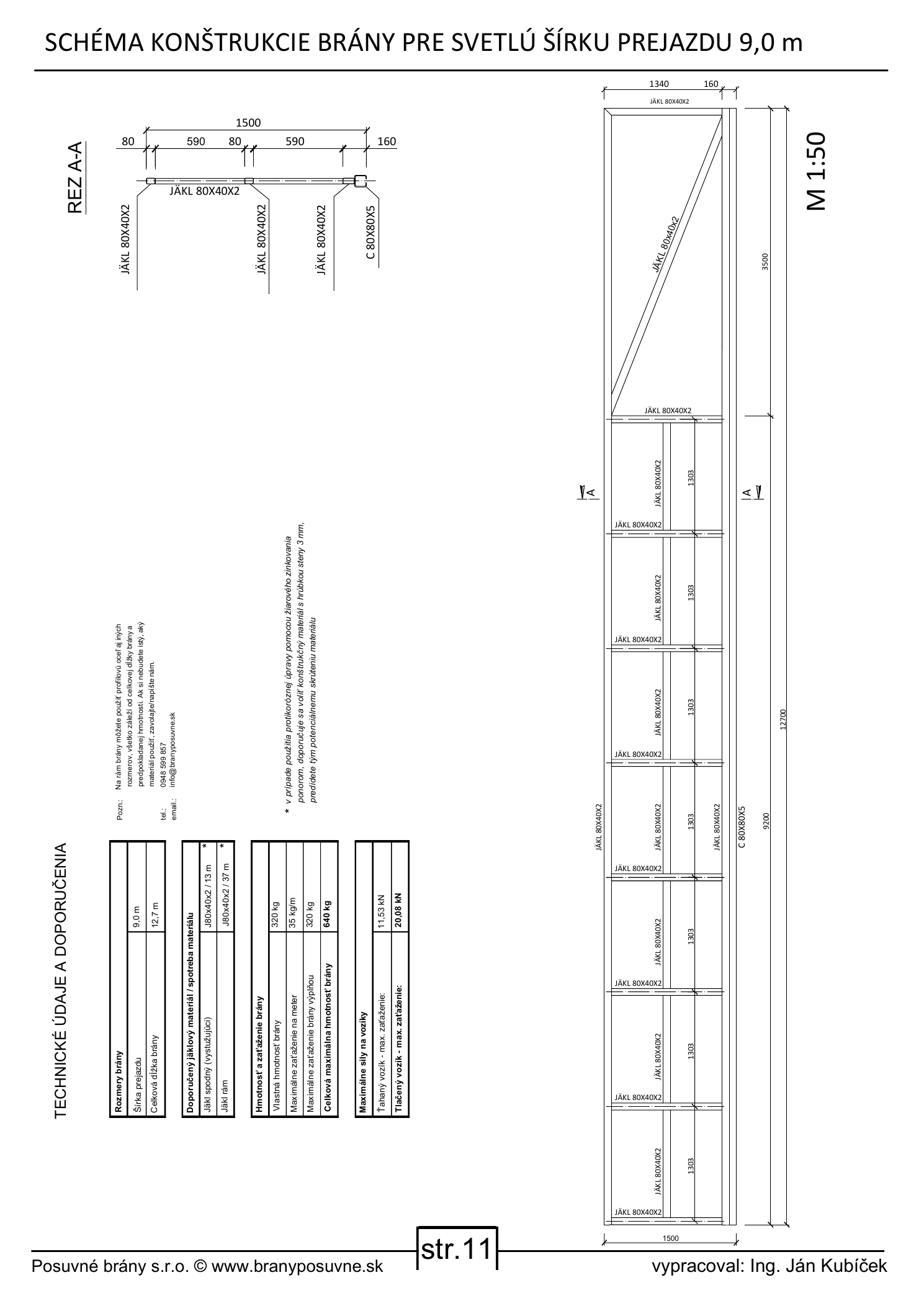

Svijetli otvor 9,0 m

Ukupna duljina 12 700 mm, okvir 9 200 mm, protuteža 3 500 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 9000 milimetara
Nacrt za svijetli otvor od 9,0 m – stranica 11 izvornog priručnika.

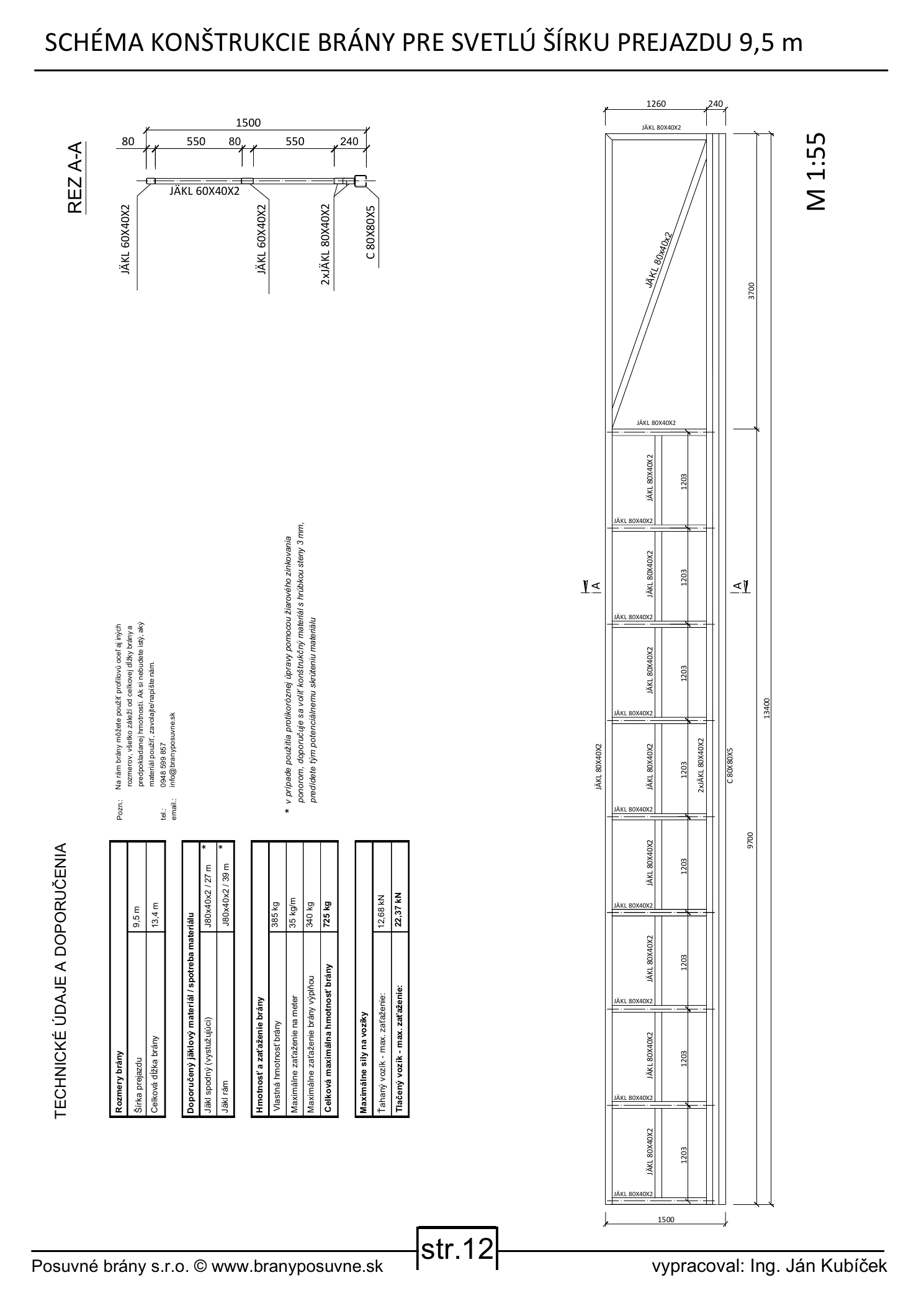

Svijetli otvor 9,5 m

Ukupna duljina 13 400 mm, okvir 9 700 mm, protuteža 3 700 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 9500 milimetara
Nacrt za svijetli otvor od 9,5 m – stranica 12 izvornog priručnika.

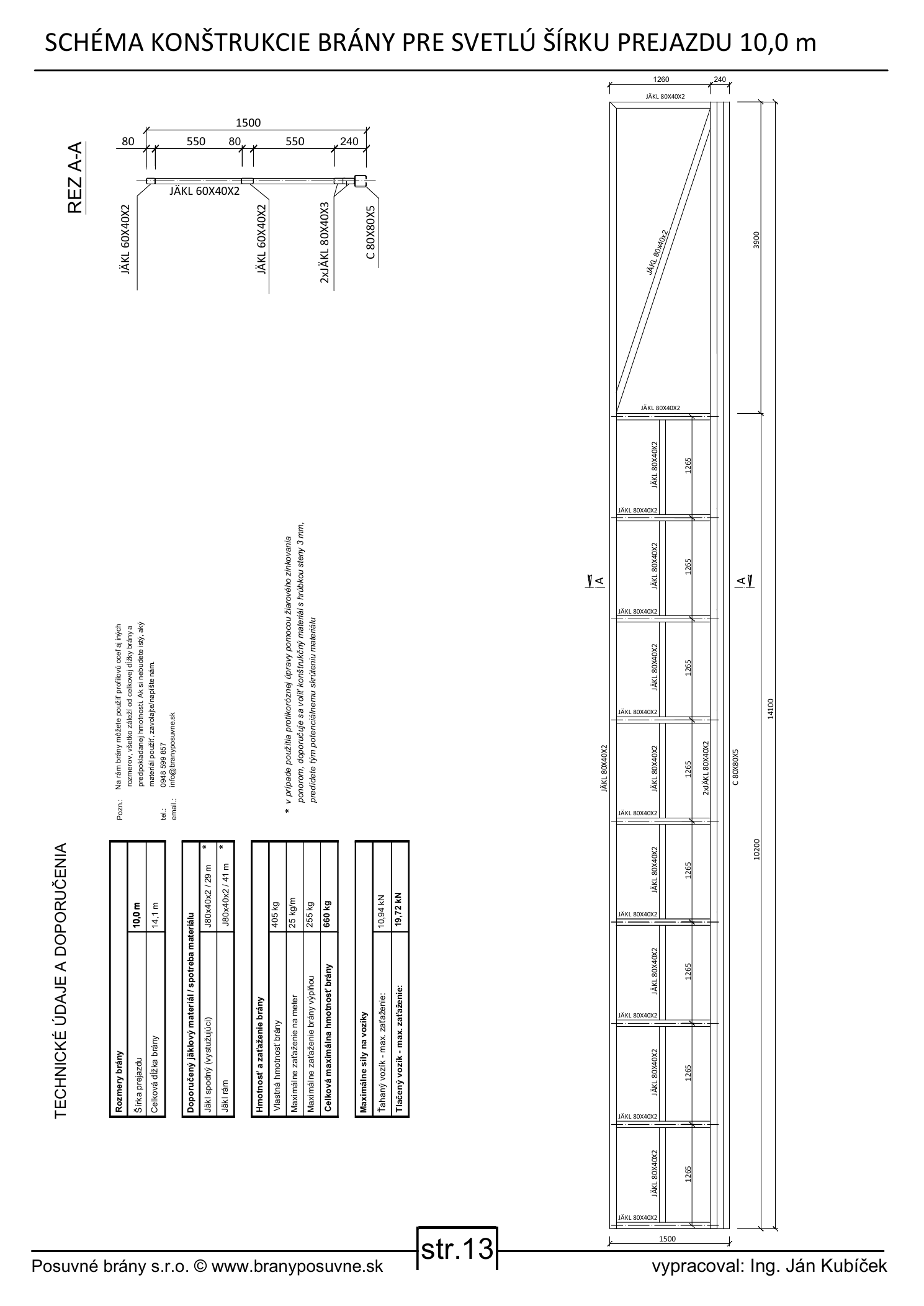

Svijetli otvor 10,0 m

Ukupna duljina 14 100 mm, okvir 10 200 mm, protuteža 3 900 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za svijetli otvor od 10000 milimetara
Nacrt za svijetli otvor od 10,0 m – stranica 13 izvornog priručnika.

8. Česta pitanja i sljedeći koraci

Moraju li vrata s otvorom većim od 6,5 m imati dva odvojena temelja?

Ovaj su priručnik i njegova tablica razmaka X pripremljeni za par temelja prema izvornom nacrtu. Promjenu koncepcije treba zasebno procijeniti.

Je li dovoljno odabrati kolica prema dimenziji C-profila?

Ne. Dimenzija profila samo je jedan od uvjeta. Važni su i ukupna masa, raspodjela opterećenja, protuteža, ispuna, vjetar i intenzitet rada.

Mogu li upotrijebiti bilo koji pogon naveden u shemi?

Ne. Pogon se odabire prema masi i duljini krila, mehaničkom otporu, intenzitetu rada i željenoj brzini. Shema spajanja ne zamjenjuje dimenzioniranje pogona.

Što treba pripremiti prije betoniranja?

Položaje montažnih ploča, sve zaštitne cijevi, napajanje 230 V te vodove za fotoćelije, signalnu lampu i eventualno kabelsko upravljanje.

Gdje mogu pronaći detaljne vrijednosti sila u kolicima?

Sačuvane su izravno u tehničkom crtežu za svaku širinu. Sažeta tablica namjerno je pojednostavljena na pet podataka potrebnih za prvi pregled.

Niste pronašli odgovor? Nazovite nas

Kontaktirajte nas. Za vrata širine veće od 6,5 m preporučujemo da prije narudžbe i betoniranja provjerite odabir komponenti.

Kompleti komponenti za samonosiva vrata

CAIS komponente za velika vrata

Imate li malo prostora za vrata?

Ako na vašu parcelu ne stanu velika samonosiva vrata, razmotrite i drugo rješenje. Teleskopska vrata ili druge izvedbe mogu biti prikladan kompromis i pomoći riješiti nedostatak prostora na vašoj parceli.

Teleskopska samonosiva vrata

Malo prostora za vrata? Pogledajte druge mogućnosti

Tehnička napomena: Kod vrata ove veličine završnu konstrukciju, temelje, sidrenje, ispunu, opterećenje vjetrom i sigurnosne elemente potrebno je provjeriti u skladu s konkretnim uvjetima. Električnu instalaciju izvedite u skladu s aktualnim uputama proizvođača i važećim propisima.


Izradio ing. Ján Kubíček.

Posljednje ažuriranje: 16. 9. 2026.
