NICE ROBUS RBS800 - samostalni pogon za klizne kapije (A)
NOVO| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
653,44 € s PDV-om
| Težina |
|---|
| 8,00 kg |
Opis proizvoda NICE ROBUS RBS800 - samostalni pogon za klizne kapije (A)
Pogon NICE Robus RBS800 namijenjen je za klizne kapije težine do 800 kg i širine prolaza do 8 m. Ima magnetski (indukcijski) prekidač krajnjeg položaja. Pogon je nepovratan. Pogon je kompaktan, siguran i praktičan, s kućištem otpornim na udarce, te je idealan za privatnu i poslovnu upotrebu. Napajanje 230 V, motor 24 V DC. Detaljne tehničke značajke ». Programiranje pogona ». Preuzmite priručnik ».
Ovaj proizvod – samostalni pogon za kliznu kapiju NICE Robus RBS800 (naša šifra NICE-RBS800-A) sadrži:
- Elektromehanički pogon NICE Robus RBS800 nosivosti 800 kg, maksimalne duljine krila 8 m, s ugrađenom (ali odvojivom) upravljačkom jedinicom MCU1R30, s ugrađenim radio-prijamnikom i priključkom “SM” za utični prijamnik.
- 2 x ključ za deblokadu za ručno upravljanje pogonom (potreban u slučaju nestanka struje).
- 2x magnetski krajnji prekidač.
- Komponente za montažu pogona: sidreni elementi, montažna ploča i magnetski graničnici za indukcijski krajnji prekidač.
- Upute za montažu
Jedna od glavnih prednosti pogona Robus RBS800 jest njegova velika brzina otvaranja i zatvaranja, koju omogućuje napredna tehnologija. Ima detekciju prepreka i mogućnost priključivanja fotoćelija, što jamči maksimalnu sigurnost. Opremljen je i temperaturnim senzorom koji prilagođava vučnu silu pogona klimatskim uvjetima, a zaštićen je i temperaturnim osiguračem.
Dug vijek trajanja pogona osigurava kvalitetna konstrukcija sa stupnjem zaštite IP44. Robus RBS800 kompatibilan je s priborom marke Nice. Integrirani sustav "Eye Check" pruža vizualnu povratnu informaciju putem LED svjetla (crveno/zeleno).
Funkcija „Podređena jedinica” (način rada master-slave) omogućuje sinkronizirano upravljanje dvama motorima, čime se može automatizirati dvokrilna klizna kapija koja se otvara u suprotnim smjerovima. Kompatibilan je i sa starijim modelom Robus RB400, ali samo s verzijom koja ima upravljačku jedinicu RBA3R10. Stariji model RBA3/c nije kompatibilan s modelom RBS.
Ugrađena upravljačka jedinica omogućuje jednostavno upravljanje. Mogućnost programiranja jedna je od ključnih značajki ovog modela.
Ugrađeni dvosmjerni prijamnik spreman je za trenutačno programiranje, što olakšava povezivanje i upravljanje.
Prednost je i mogućnost integracije dodatnih funkcija putem dodatne ploče, uključujući rasvjetu za sigurniju instalaciju.
Tehnologija jednostavna za korisnika BlueBUS olakšava napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
Pogon ostvaruje do 90 % uštede energije u stanju pripravnosti i kompatibilan je sa solarnim kompletom Nice.
Ima zupčanik modula 4, kompatibilan sa zupčastom letvom iz naše ponude.
Pogon se zahvaljujući modulu BiDi-WiFi (dodatni pribor) može upravljati i putem mobilne aplikacije MyNice (Android/iOS) i programirati aplikacijom MyNice Pro (Android/iOS).
Sadrži tehnologiju Opera. Omogućuje povezivanje programske jedinice Oview. Jedinica služi za upravljanje, programiranje i dijagnostiku uređaja s priključkom BUS T4. O-View se kabelom BUS T4 izravno povezuje s kompatibilnom upravljačkom jedinicom, što omogućuje pristup svim parametrima jedinice i prilagodbu uređaja svakom zahtjevu (primjerice sili, brzini, usporavanju i slično). Oview također omogućuje putem sustava Opera ažuriranje firmvera upravljačke jedinice.
Kompatibilan je sa solarnim sustavom Solemyo (24V). Kada se automatizacija napaja sustavom „Solemyo”, NE SMIJE se istodobno napajati iz električne mreže.
Kompatibilnost daljinskih upravljača:
Pogon ima ugrađeni prijamnik koji je kompatibilan s daljinskim upravljačima NICE serije MYGO, ONE i INTI. Unutarnji prijamnik ne podržava kodiranje FloR ni Flo. Međutim, na upravljačkoj jedinici nalazi se i SM priključak za povezivanje utičnog prijamnika, što može biti korisno ako ste stari pogon zamijenili novim RBS-om, a imate daljinske upravljače starijeg tipa.
Informacija za vlasnike starijih daljinskih upravljača NICE FLOR:
Ako već imate starije daljinske upravljače NICE tipa FLOR (modeli FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), možete ih i dalje upotrebljavati s novim pogonom NICE RBS. Međutim, potrebno je dodatno kupiti utični prijamnik OXIBD ili neki od vanjskih prijamnika, primjerice NICE OX2.
Izrazito velik domet daljinskih upravljača:
Pogon NICE RBS ima utor za unutarnji prijamnik, pa se može ugraditi prijamnik NICE OXILR s tehnologijom LoRa. Također je moguće priključiti i prijamnik NICE OXIFM za proširene mogućnosti.
Informacije za vlasnike starijih daljinskih upravljača NICE FLO i NICE SMILO:
Ako kod kuće koristite daljinske upravljače NICE s kodiranjem FLO ili SMILO, možete ih koristiti i s pogonom NICE RBS. Međutim, potrebno je dokupiti unutarnji prijamnik OXIBD, koji podržava prijam signala s fiksnim kodom (FLO, SMILO). U tom će slučaju prijamnik prihvaćati samo te starije vrste daljinskih upravljača, a novi se modeli neće moći upariti istodobno.
Pribor kompatibilan s pogonom Nice Robus RBS800
Preporučujemo da uz pogon dokupite kompatibilan dodatni pribor ili odaberete neku od već sastavljenih povoljnijih kompleta pogona.
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalizira kretanje vrata treptanjem – prikladna za izlaze sa slabom preglednošću. Uključuje i antenu – veći domet daljinskog upravljača. |
Ili sve signalne svjetiljke s napajanjem od 12V-24V drugih proizvođača. |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | |
| Daljinski upravljač | Za daljinsko upravljanje vratima. | |
| Prijamnik |
Za daljinsko upravljanje vratima. Pogon RBS ima integrirani radijski prijamnik, ali omogućuje i priključivanje utičnog prijamnika – to olakšava prelazak sa starijeg pogona RB na noviji RBS bez ponovnog uparivanja daljinskih upravljača. |
|
| Programacijski uređaji |
|
|
| Antena | Za veći domet daljinskog upravljača. | |
| Tipkovnica | Ako zaboravite daljinski upravljač ili imate mnogo vozila/osoba i ne želite svima izdati daljinski upravljač. | |
| Ključni prekidač | Upravljanje vratima ključem putem prekidača spojenog kabelom na pogon. | |
| Čitači kartica | Upravljanje pogonom prislanjanjem kartice ili privjeska uz čitač. | ERA Transponder Reader ETPB |
| Zupčasta letva | Neophodna za samu automatizaciju – bez zupčaste letve pogon neće pokretati vrata. | |
| Rezervno napajanje | U slučaju nestanka električne energije omogućuje rad vrata. |
Priručnici i dokumenti za preuzimanje
Priručnik za pogon Nice Robus RBS800 – PDF
Upute za uparivanje daljinskih upravljača s pogonom Nice – poveznica
NICE Robus RBS800 ukratko
NICE Robus RBS je obitelj nepovratnih elektromehaničkih reduktorskih pogona za klizna vrata. Isporučuju se s ugrađenom (odvojivom) upravljačkom jedinicom NICE MCU1R30 s ugrađenim prijamnikom i SM priključkom za utične prijamnike radijskog signala tipa OXI, primjerice NICE OXIBD. Ima funkciju ON-OFF za deaktivaciju internog prijamnika (u programiranju I. razine). Interni prijamnik ne podržava kodiranje FloR ni Flo.
Električni priključci vanjskih uređaja ( fotoćelije, signalna svjetiljka i sl.) u obitelji NICE Robus RBS pojednostavljeni su tehnologijom BlueBUS, koja omogućuje povezivanje više uređaja na zajednički priključak pomoću jednog dvožilnog kabela (bez potrebe za poštivanjem polariteta). Na upravljačku jedinicu moguće je priključiti i klasične relejne fotoćelije. Upravljačka jedinica MCU1R30 ima i ulaz OSE (Optoelectronic Safety Edge), maks. 15 mA.
Automatsko upravljanje pogonom ovisi o opskrbi električnom energijom. U slučaju nestanka električne energije motor se može deblokirati pomoću ključa za deblokadu. Moguće je dodatno kupiti rezervnu bateriju NICE PSS124, koja omogućuje rad i tijekom nestanka električne energije. Stariji model rezervnog napajanja NICE PS124 kompatibilan je samo uz upotrebu adaptera CABLA11.
Pogon ima dvije LED diode: zelena signalizira kretanje, a crvena aktivne fotoćelije, neuobičajena stanja i pogreške. Prekidač krajnjih graničnika je indukcijski. Upravljanje i podešavanje funkcija moguće je i putem mobilne aplikacije My Nice Pro (Android/iOS).
Odabir pogona – odgovara li pogon NICE Robus RBS800 mojim vratima?
Svaka vrata imaju svoju veličinu (tj. polugu) i težinu (tj. silu težine poluge), a svaki pogon ima svoja ograničenja. Pogon NICE Robus RBS800 prikladan je za sljedeće duljine krila i težine vrata:
| Broj ciklusa na sat Broj uzastopnih ciklusa |
Masa krila | ||
|---|---|---|---|
| do 600 kg | do 800 kg | ||
| Duljina krila | do 4 m | 40 | 35 |
| od 8 m | 20 | 20 | |
U načelu, duljina krila određuje maksimalni broj ciklusa na sat, kao i broj uzastopnih ciklusa, tj. precizira koliko dugo pogon može raditi. Veća težina smanjuje ove vrijednosti u postotku zbog većeg opterećenja te određuje i maksimalnu dopuštenu brzinu pri danom opterećenju. Pogon je opremljen toplinskom zaštitom koja mjeri temperaturu motora i okoline te razmjerno tome smanjuje broj mogućih ciklusa.
Navedene vrijednosti vrijede uz pridržavanje uvjeta proizvođača (vremenski uvjeti, temperature, krutost i nesmetano kretanje vrata). U praksi preporučujemo ukupno opterećenje do približno 80 % ovih parametara.
Ograničenja pogona NICE Robus RBS800
Navedene vrijednosti preporučuje proizvođač NICE. Na temelju iskustva preporučujemo ostaviti rezervu i dimenzionirati na približno 80 % navedenih vrijednosti:
| Robus RBS800 | Maksimalno | Preporučujemo |
|---|---|---|
| Duljina krila | 8 m | 6,4 m |
| Masa krila | 800 kg | 640 kg |
Korištenje pogona na maksimumu skraćuje njegov vijek trajanja – u nastavku je okvirni izračun vijeka trajanja ovisno o čimbenicima opterećenja.
Vijek trajanja pogona NICE Robus RBS800
U tablici zbrojite indekse opterećenja za masu i duljinu krila te dodajte indekse ostalih utjecaja (ako postoje). Zatim s grafikona očitajte vijek trajanja pogona izražen brojem ciklusa.
Primjer: Vrata s prolazom širine 4,5 m i masom do 200 kg: indeks duljine ~30 + indeks mase 10 + indeks niže temperature 10 ⇒ ukupno 40. S grafikona se očitava ~120 000 ciklusa, što pri 10 manevara dnevno iznosi ≈ 32 godine.

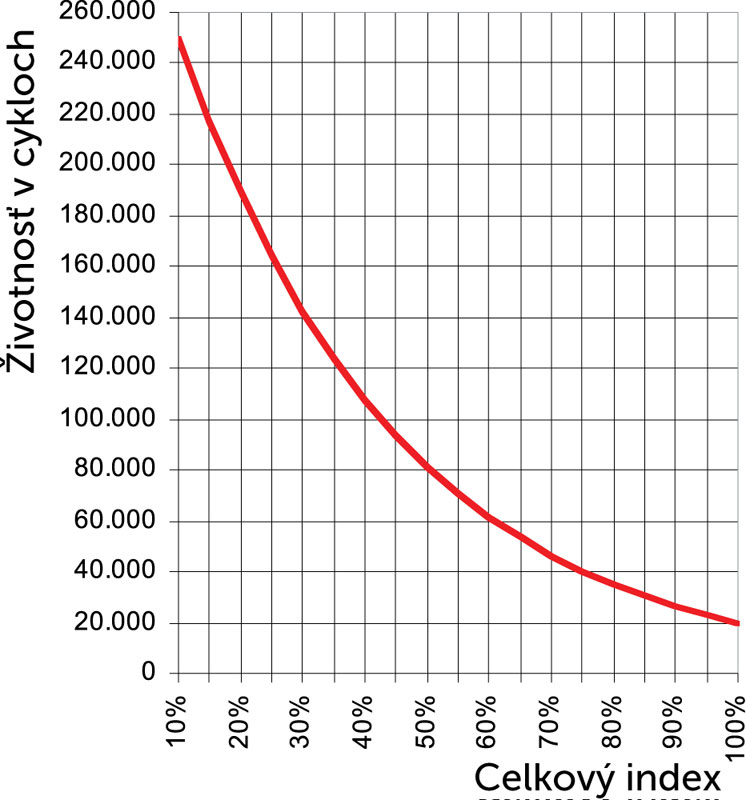

| Svojstva cijele automatizacije | Indeks | Graf vijeka trajanja |
|---|---|---|
| Težina krila |
Preporučeni maksimalni ukupni indeks iznosi do 75 % (≈ 40 000 ciklusa; pri 10 ciklusa/dan ≈ 10 godina). |
|
| Do 200 kg | 10 | |
| 200–400 kg | 20 | |
| 400–500 | 30 | |
| 500–600 | 40 | |
| 600–800 | 60 | |
| Duljina krila | ||
| Do 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Ostali čimbenici (ako je vjerojatnost pojave > 10 %) | ||
| Temperatura > 40 °C, < 0 °C ili vlaga > 80 % | 10 | |
| Prašno okruženje | 15 | |
| Slano okruženje | 20 | |
| Aktivacija fotoćelija | 30 | |
| Aktivacija ulaza STOP | 40 | |
| Brzina veća od „L4 – Brzo” | 25 | |
| Aktivna funkcija vršnog opterećenja | 25 | |
Ugradnja pogona NICE Robus RBS800
Način ugradnje pogona razlikuje se za klizna vrata s podnom vodilicom i samostojeća klizna vrata različit je. Za vrata s podnom vodilicom pogon se u pravilu ugrađuje u ravnini s tlom, a za samostojeća vrata pogon je potrebno podići (navojne šipke Ø8, vlastiti nosač, podbetoniranje i sl.). Ključno je visinsko pozicioniranje zupčaste letve kako bi idealno zahvatila zupčanik pogona (vidi „Zupčasta letva i njezin graničnik”).
Ožičenje
Tipična (neobavezna) shema spajanja pogona s dodatnom opremom izgleda ovako:
Popis dodatne opreme
- A – Pogon Nice Robus RBS
- B – Fotoćelije
- C – Stupići s fotoćelijama
- D – Ključni prekidač
- E – Signalna svjetiljka s ugrađenom antenom
- F – Zupčasta letva
- G – Statička sigurnosna kontaktna letva 1
- H – Pokretna sigurnosna kontaktna letva 1
- I – Završni graničnik pri otvaranju
- J – Statička sigurnosna kontaktna letva 2
- K – Pokretna sigurnosna kontaktna letva 2
- L – Završni graničnik pri zatvaranju
- M – Daljinski upravljač
Popis kabela
| Namjena | Tip | Maks. duljina |
|---|---|---|
| Napajanje | 3 × 1,5 mm² |
30 m Za veće udaljenosti upotrijebite 3 × 2,5 mm² + uzemljenje. |
| Signalna svjetiljka s antenom |
2 × 0,5 mm² 1 × koaksijalni kabel RG58 |
20 m 10 m (preporučeno < 5 m) |
| Fotoćelije | 2 × 0,5 mm² |
30 m; za više od 30 m upotrijebite 2 × 1 mm²
Ako je kabel BlueBUS > 30 m (maks. 50 m), upotrijebite 2 × 1 mm². |
| Ključni prekidač | 2 kom. 2 × 0,5 mm² |
50 m
Može se zamijeniti jednim kabelom 4 × 0,5 mm². |
| Sigurnosne kontaktne letve – statičke | 2 × 0,5 mm² |
30 m
Za više statičkih letvi pogledajte priručnik – „Dodavanje ili uklanjanje uređaja / ulaz STOP”. |
| Sigurnosne kontaktne letve – pokretne | 2 × 0,5 mm² |
50 m
Za više statičkih letvi pogledajte priručnik – „Dodavanje ili uklanjanje uređaja / ulaz STOP”. |
Montaža
Jedan od preduvjeta za ispravan rad jest visina ugradnje pogona. Više u članku „Na kojoj visini ugraditi pogon”.
Zupčasta letva i njezin graničnik
Načelo kretanja: okretni moment zupčanika prenosi se u linearno gibanje preko zupčastog prijenosa na zupčastoj letvi. Najčešće vrste:
 |
Najlonska zupčasta letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se samoreznim vijcima kroz ušice; idealna je za lakša/kraća vrata, tiši rad (najlon naspram čeličnog zupčanika). |
 |
Čelična zupčasta letva – pričvršćuje se zavarivanjem nosača s navojem, a zatim se pričvrsti vijcima; za duža/teža vrata, nešto bučniji rad (čelik naspram čelika). |
Ključno je, da modul zuba pogona bude kompatibilan s modulom nazubljenog letvenog zupčanika. Pogon NICE Robus RBS800 ima modul 4.
Pogon određuje krajnje položaje pri otvaranju i zatvaranju pomoću graničnika postavljenih na nazubljeni letveni zupčanik.
Postupak montaže graničnika na nazubljeni letveni zupčanik:
1. Poravnajte pogon i vrata. Vrata i pogon moraju biti poravnati.
2. Ostavite zazor od 1–2 mm između letvenog zupčanika i zupčanika pogona kako se težina vrata ne bi prenosila na motor.
3. Zategnite pričvršćenje pogona kako se ne bi pomaknuo pri zahvatu.
4. Otvorite vrata i namjestite graničnike tako da u krajnjem položaju aktiviraju prekidač.
5. Zatvorite vrata i namjestite graničnike tako da u krajnjem položaju aktiviraju prekidač.
Spajanje pogona NICE Robus RBS800
Prije spajanja, odspajanja i izmjene ožičenja pogona (na električnu mrežu i dodatne uređaje) ne zaboravite isključiti napajanje – isključite zaštitne elemente, izvadite osigurač napajanja ili odspojite pričuvnu bateriju.
SPAJANJE na električnu mrežu
 |
Za osnovno funkcioniranje potrebno je dovesti do pogona električno napajanje. |
| Spajanje je jednostavno: | |
| L – faza (smeđa) | |
| I – uzemljenje/PE (zelena) | |
| N – nula (plava) |
SPAJANJE dodatnih uređaja
Upravljačka jedinica NICE MCU1R30 pogona NICE Robus RBS800 omogućuje sljedeće ulaze i izlaze:
| Ulaz/izlaz | Opis |
|---|---|
| FLASH (signalna svjetiljka) |
Izlaz 24 V za signalnu svjetiljku, npr. Nice ELDC. |
| OGI (indikator) |
Izlaz za indikator (24 V). Ponašanje se može podesiti u programiranju razine II., stavka L4 – Izlazni indikator. |
| FOTO (fotoćelije) |
Ulaz za fotoćelije. |
| STEP-BY-STEP (SbS, P.P., impulsno upravljanje) |
Ulaz za uređaje koji upravljaju pomicanjem vrata korak po korak. Moguće je spojiti kontakte NO (normally open). |
| 24 V (+) | Napajanje vanjskih uređaja (npr. beskontaktni čitač kartica) 24 V DC −30 % ÷ +50 %, maks. struja 100 mA. |
| GND (uzemljenje) |
Uzemljenje za vanjske uređaje koji se napajaju preko priključka 24 V. |
| STOP (zaustavljanje) |
Ulaz za uređaje koji zaustavljaju pomicanje vrata. Moguće kombinacije spajanja:
|
| OSE (optički sigurnosni rub) |
Sučelje za OSE senzor (Optical Safety Edge), 12 V. |
| BLUEBUS | Ulaz za paralelno spajanje kompatibilnih uređaja putem tehnologije BlueBUS (dvožilni kabel omogućuje napajanje i komunikaciju). |
| AERIAL (antena) |
Ulaz za antenu radijskog prijamnika. Antena se obično nalazi u signalnoj svjetiljci, npr. Nice ELDC, ili kao vanjska NICE Aerial ABF. |
Osigurači pogona
U pogonu se nalaze dva osigurača:
| Oznaka | Zaštita | Tip |
|---|---|---|
| F1 | upravljačke jedinice | T 2A 250 V |
| F2 | napajanja | T 1,6A 250 V |
 |
||
Standardna shema spajanja
Fotoćelije pogona
Praktična tehnologija BlueBUS omogućuje napajanje i upravljanje s najviše 7 parova fotoćelija pomoću dvožilnog kabela.
Spajanje više parova fotoćelija NICE EPMB u podatkovnu mrežu NICE BlueBUS
Fotoćelije postavite oko vrata prema primjerima potpunog spajanja i podesite premosnike prema tablici premosnika fotoćelija NICE EPMB. Kako bi se spriječile smetnje između parova postavljenih blizu jedan drugome, pridržavajte se orijentacije odašiljača TX i prijamnika RX prema primjerima. Fotoćelije spojite paralelno prema slici (polaritet nije važno poštovati):
Ako želite da fotoćelije rade kao otvarači vrata (vidi FA1 i FA2 u primjerima), tj. pri ulasku vozila u prostor između njihovih optičkih osi pokrenulo se otvaranje, prekinite spoj A na odašiljaču TX i prijamniku RX – vidi sliku:
Primjer situacije spajanja fotoćelija
Tablica spojeva fotoćelija NICE EPMB
 |

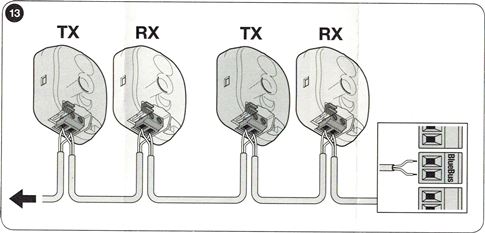

Spajanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija premosnika. Svaki priključeni par mora imati jedinstvenu kombinaciju; u jednoj podatkovnoj mreži BlueBUS ne smiju biti dva para s istim postavkama. Premosnik postavite jednako na odašiljaču TX i prijamniku RX unutar istog para. Neiskorištene premosnike sačuvajte za buduću uporabu. |
| Oznaka para fotoćelija | Premosnik – kombinacija premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Prekinite spoj A na TX-u i RX-u) |
 |
| FA2 (Prekinite spoj A na TX-u i RX-u) |
 |

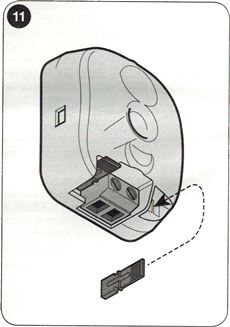

Ako je potrebno zamijeniti neku fotoćeliju, na njoj postavite isti premosnik kao na izvornoj – nije potrebno ponavljati fazu prepoznavanja uređaja.
Prijamnik radijskog signala za pogone
Pogon NICE Robus RBS800 ima ugrađen radijski prijamnik u upravljačkoj jedinici NICE MCU1R30. MCU1R30 također ima SM priključak (ispod plastičnog poklopca) za priključivanje vanjskog radijskog prijamnika NICE OXIBD (ili starijeg NICE OXI). SM priključak olakšava prelazak sa starijeg pogona Robus RB na Robus RBS s već uparenim daljinskim upravljačima.
Odabir smjera kretanja vrata
Odabrani smjer mora odgovarati položaju pogona u odnosu na krilo. Gledajte vrata sa strane na kojoj se nalazi pogon.
| Ako se vrata otvaraju ulijevo, postavite prekidač ulijevo. | Ako se vrata otvaraju udesno, postavite prekidač udesno. |
| Prekidač se nalazi na stražnjoj bočnoj strani upravljačke jedinice MCU1R30, desno. |
|
Prepoznavanje priključenih uređaja pogona
Nakon svakog priključivanja, odspajanja ili promjene ožičenja uređaja na ulazima BlueBUS i STOP provedite fazu prepoznavanja dodatnih uređaja. Pogon na to upozorava treperenjem LED-ica L1 i L2.
 |
|
Prepoznavanje duljine krila vrata
Za ispravan izračun puta ubrzavanja/usporavanja i djelomičnog otvaranja pogon mora utvrditi duljinu krila. Tijekom postupka pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje duljinu.
 |
|
Programiranje pogona
Pogon Robus RBS omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I. ili postavljanjem zadanog parametra programiranjem razine II.
Upravljačka jedinica MCU1R30 ima tri tipke za upravljanje i programiranje pogona:
 |
Open |
Tipkom pogonu možete zadati naredbu za otvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema gore tijekom programiranja. |
|
Stop/Set |
Tipkom pogonu možete zadati naredbu za zaustavljanje vrata. Prvim pritiskom i držanjem tijekom 5 sekundi ulazite u programiranje razine I. Sljedećim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED-icu. |
|
|
Close |
Tipkom pogonu možete zadati naredbu za zatvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema dolje tijekom programiranja. |
Programiranje – razina I.
Na razini I programiranjem se uključuje/isključuje određena funkcija. Kad je funkcija uključena, odgovarajuća LED-ica na upravljačkoj jedinici svijetli. Tvornički su sve funkcije isključene.
Ulazak u programiranje razine I. Pritisnite i držite tipku „Stop/Set” približno 5 sekundi, dok LED ne počne treperiti L1. Tipkama „Open” i „Close” pomičete aktivnu LED gore/dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz načina rada. Kad trepereća LED označava funkciju koju želite promijeniti, pritiskom na „Stop/Set” ubrzavate treperenje (funkcija je uključena) ili ga usporavate (funkcija je isključena), a zatim pričekajte da pogon izađe iz načina rada, najkasnije za 20 sekundi. Ako je sve prošlo ispravno, odgovarajuća LED ostat će svijetliti.
Popis funkcija koje se mogu uključiti:
| LED | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje | Nakon postavljenog vremena („Programiranje razine II – Trajanje pauze“), vrata će se nakon otvaranja sama zatvoriti. Ako je funkcija isključena, vrata reagiraju samo na naredbu (npr. s daljinskog upravljača i sl.). |
| L2 | Zatvaranje nakon prekida fotoćelija | Nakon što se fotoćelije oslobode (vozilo prođe), zatvaranje će započeti nakon 5 s. Ponašanje ovisi o L1:
|
| L3 | Uvijek zatvori | Nakon nestanka električne energije vrata će ostati u početnom položaju (isključeno) ili će se automatski zatvoriti (uključeno). |
| L4 | Stanje pripravnosti | Smanjuje potrošnju na minimum (korisno uz PSS124). Minutu nakon posljednjeg pomicanja isključuju se BlueBUS (i priključeni uređaji) te sve LED lampice osim LED lampice BlueBUS (ona polako treperi). Pri zadavanju naredbe upravljačka jedinica najprije se ponovno pokrene, a tek potom izvršava naredbu. |
| L5 | Pokretanje | Isključuje postupno pokretanje – motor odmah radi punom snagom (korisno kod velikog trenja, snijega/leda). Smanjuje vijek trajanja pogona. |
| L6 | Prethodno treperenje | Prije početka pomicanja vrata signalna lampica treperi 3 sekunde, a tek potom počinje manevar. |
| L7 | Isključivanje unutarnjeg radijskog upravljanja | Isključuje integrirani radijski prijamnik u upravljačkoj jedinici. Uključite ovu opciju ako upotrebljavate vanjski utični prijamnik tipa OXI. Ako je funkcija isključena, unutarnji prijamnik je aktivan. |
| L8 | Način rada „slave” – podređena jedinica | Aktivacijom pogon postaje „Slave“. Omogućuje sinkronizaciju 2 motora na suprotnim krilima (Master/Slave). Pojedinosti potražite u priručniku Robus RBS, odjeljak „Način rada Slave“. |
Programiranje – razina II.
Na razini II postavljaju se vrijednosti funkcija (različite od onih na razini I).
Ulazak u programiranje razine II. Pritisnite i držite tipku „Stop/Set” približno 5 sekundi, dok LED L1 ne počne treperiti. Tipkama „Open” i „Close” pomičete aktivnu LED gore/dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz načina rada. Kad LED označava funkciju čiji parametar želite prilagoditi, pritisnite i držite „Stop/Set” da biste ušli u postavke. LED koja svijetli (i dalje držite „Stop/Set”) označava trenutačnu vrijednost. Vrijednost mijenjate tipkom „Open” (gore) ili „Close” (dolje), zatim pustite „Stop/Set” i pričekajte da pogon izađe iz načina rada, najkasnije za 20 sekundi. Provjeru obavite ponavljanjem postupka bez promjene vrijednosti.
Popis funkcija koje se mogu podešavati:
| Ulazna LED — naziv i opis | LED postavki — vrijednost |
|---|---|
| L1 — Trajanje pauze Ako je na razini I uključeno „Automatsko zatvaranje“, postavlja interval između otvaranja i automatskog zatvaranja. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Vrsta koraka Postavlja slijed kretanja pri ponovljenoj naredbi (tipka daljinskog upravljača ili ulaz STEP-BY-STEP/P.P./korak-po-korak). Napomena: kod L4, L5, L7 i L8 mijenja se ponašanje naredbi „Otvori“ i „Zatvori“. |
L1 — Otvori/Stop/Zatvori/Stop L2 — Otvori/Stop/Zatvori/Otvori L3 — Otvori/Zatvori/Otvori/Zatvori L4 — Kondominij L5 — Kondominij nakon dva „Stopa“ L6 — Korak-po-korak nakon dva „djelomična otvaranja“ L7 — Prisutnost osobe L8 — „Poluautomatsko“ otvaranje; zatvaranje uz „prisutnost osobe“ |
| L3 — Brzina motora Brzina tijekom normalnog rada (ne pri pokretanju/usporavanju). „L6 – Izuzetno brzo” = 100 % od 0,34 m/s itd. |
L1 — Vrlo sporo (30 %) L2 — Sporo (44 %) L3 — Srednje (58 %) L4 — Brzo (72 %) L5 — Vrlo brzo (86 %) L6 — Izuzetno brzo (100 %) L7 — Otvara „Brzo“, zatvara „Sporo“ L8 — Otvara „Izuzetno brzo“, zatvara „Brzo“ |
| L4 — Izlazni indikator OGI Postavka funkcije izlaza OGI (pri aktivaciji daje 24 V, −30 %/+50 %, maks. 10 W). |
L1 — Otvaranje vrata L2 — Vrata zatvorena L3 — Vrata otvorena L4 — Drugi radijski izlaz L5 — Treći radijski izlaz L6 — Četvrti radijski izlaz L7 — Održavanje L8 — Električna brava |
| L5 — Snaga motora Prilagođava upravljanje snagom težini automatizacije. Sustav uzima u obzir i temperaturu okoline te pri niskim temperaturama povećava snagu. |
L1 — Iznimno lagana vrata L2 — Vrlo lagana vrata L3 — Lagana vrata L4 — Vrata srednje težine L5 — Srednje teška vrata L6 — Teška vrata L7 — Vrlo teška vrata L8 — Iznimno teška vrata |
| L6 — Djelomično otvaranje Duljina prolaza pri djelomičnom otvaranju. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Upozorenje na održavanje Broj ciklusa nakon kojeg pogon signalizira potrebu za održavanjem. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Popis kvarova Provjera vrste kvara u posljednjih 8 ciklusa (vidi „Povijest kvarova” u priručniku). |
L1 — Rezultat 1. ciklusa L2 — Rezultat 2. ciklusa L3 — Rezultat 3. ciklusa L4 — Rezultat 4. ciklusa L5 — Rezultat 5. ciklusa L6 — Rezultat 6. ciklusa L7 — Rezultat 7. ciklusa L8 — Rezultat 8. ciklusa |
Automatizacija dvaju kliznih vrata koja se otvaraju jedno prema drugome pomoću dvaju pogona NICE Robus RB800 (način rada Master-Slave)
Ako trebate automatizirati dvoja klizna vrata koja se otvaraju jedno prema drugome, pogoni Robus podržavaju način rada podređene jedinice („Master-Slave”). Jedan je pogon nadređeni (Master) i šalje naredbe drugom, podređenom (Slave). Svi pogoni Robus tvornički su postavljeni kao nadređeni, stoga na podređenom pogonu uključite funkciju na razini I. L8 (Podređena jedinica). Povezivanje Master ↔ Slave izvodi se putem BlueBUS-a.
Ograničenja povezivanja nadređene i podređene jedinice
- Vrata se ne mogu otvoriti podređenom jedinicom.
- Svi uređaji (npr. fotoćelije, vanjski prijamnik itd.) moraju biti spojeni na nadređenu jedinicu. Na podređenu jedinicu mogu se spojiti samo signalna svjetiljka, uređaji na ulaz STOP, SBS (STEP-BY-STEP / korak po korak) i izlazni indikator OGI; ulazi OPEN/CLOSE zanemaruju se.
- Ako upotrebljavate pričuvnu bateriju (NICE PSS124), svaki pogon mora imati vlastitu.
- Na podređenoj jedinici zanemaruju se sve programirane funkcije osim onih navedenih u nastavku.
| Programiranje razine I. | Programiranje razine II. |
|---|---|
| L4 — Stanje pripravnosti | L3 — Brzina motora |
| L5 — Pokretanje | L4 — Izlazni indikator |
| L8 — Podređena jedinica | L5 — Snaga motora |
| L8 — Arhiva pogrešaka |
Postupak ugradnje dvaju pogona Robus u načinu rada podređene jedinice
- Ugradite oba krila i oba motora. Odredite koji će biti Master (N), a koji Slave (P). U načinu rada Master-Slave moguće je potpuno otvoriti samo podređeno krilo.
- (P) Odaberite smjer otvaranja (prekidač smjera na upravljačkoj jedinici).
- (P) Na Slave provedite učitavanje uređaja i duljine krila („Učitavanje uređaja”, „Učitavanje duljine krila”). U slučaju suprotnog smjera ponovite 1. korak.
- (P) Na Slave uključite funkciju „Način rada Master-Slave” (razina I., L8).
- (P+N) Povežite obje automatizacije prema shemi.
- (N) Odaberite smjer otvaranja na Master.
- (N) Na Master izvedite učenje uređaja i duljine krila. Tijekom učenja duljine kretat će se i Slave. Za suprotan smjer ponovite točku 6.
Priključivanje dodatnih vanjskih uređaja
Na upravljačkoj jedinici
Na upravljačkoj jedinici MCU1R30 je dostupno 24 V DC (+) i GND (−) za napajanje vanjskih uređaja, kao i priključne stezaljke OGI, BlueBUS i Flash. U načinu rada Master-Slave uređaje priključujte na glavni pogon (iznimke za "Slave" vidi priručnik – "Način rada Master-Slave").
MCU1R30 omogućuje i priključivanje proširne ploče, koja omogućuje dodatne ulaze i izlaze.
Proširenje upravljačke jedinice dodatnim ulazima/izlazima
Upravljačka jedinica osim predviđenih priključnih stezaljki omogućuje i priključivanje proširne ploče.. Ona omogućuje proširenje jedinice MCU1R30 dodatnim ulazima i izlazima te priključivanje više uređaja. Broj i vrsta ulaza i izlaza ovise o vrsti proširne ploče. Za MCU1R30 zasad su dostupne 3 vrste proširnih ploča::
MLAE21 - 2x 24V ulaz (tvornički postavljeno: Otvaranje, Zatvaranje), 1x 24V izlaz (tvornički postavljeno: OGI)
MLAE22 - 2x 24V ulaz (tvornički postavljeno: Otvaranje, Zatvaranje), 1x 24V izlaz (tvornički postavljeno: OGI), 1x 230V izlaz (tvornički postavljeno: Rasvjeta)
MLAE44 - 4x 24V ulaz (tvornički postavljeno: Otvaranje, Zatvaranje, Djelomično otvaranje, Fotoćelija), 4x 24V izlaz (tvornički postavljeno: OGI, Vrata zatvorena, Radioizlaz 4, Fototest)
Postupak priključivanja proširne ploče:
Dodavanje ili uklanjanje proširnih ploča uvijek se mora obavljati bez električnog napajanja (uklanjanjem osigurača F2, a po potrebi i pričuvne baterije ako je priključena).
 |
|
Postupak učenja dodatnih uređaja.
 |
|
Nakon dodavanja ili uklanjanja uređaja potrebno je ponovno ispitati automatiku prema odjeljku „Testiranje” (vidi priručnik, točka 6.1, na stranici 24).
Posebne funkcije pogona
Vrata stalno otvorena
Ako naredba na ulazu STEP-BY-STEP (P.P., SbS, Koračno) traje dulje od 2 sekunde, upravljačka jedinica držat će vrata otvorenima dok je naredba aktivna. Prikladno za uporabu s vremenskim prekidačem.
Prisilno kretanje
Ako sigurnosni uređaj otkaže ili prepreka blokira, primjerice, fotoćelije i vrata se iz sigurnosnih razloga ne pomiču, aktivirajte način rada „Prisutnost osobe” – trajno (Razina II, L2 = L7) ili privremeno:
- Zadajte naredbu (npr. daljinskim upravljačem ili ključnim prekidačem).
- Ako postoji problem, vrata se neće pomaknuti, a signalna svjetiljka vjerojatno signalizira pogrešku.
- Ponovno zadajte naredbu unutar 3 sekunde od prethodne i držite je.
- Dok držite naredbu, vrata se pomiču; kad je otpustite, zaustavljaju se.
Obavijest o održavanju
U programiranju razine II, u točki L7 – Obavijest o održavanju postavlja se broj ciklusa nakon kojeg pogon treba signalizirati potrebu za održavanjem (pregledom). Pogon to signalizira signalnom svjetiljkom (ili na izlazu OGI, ako je u programiranju razine II, u točki L4 – Indikator izlaza postavljena razina L7 – Održavanje) na sljedeći način:
| Broj ciklusa | Signalizacija signalnom svjetiljkom | Signalizacija indikatorom izlaza OGI |
|---|---|---|
| manje od 80 % ograničenja | Uobičajen rad, treperenje u intervalima od pola sekunde. | „Svijetli” 2 sekunde nakon početka otvaranja. |
| 80–100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja normalno. | Treperi tijekom manevra. |
| više od 100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim normalno; nakon završetka manevra ponovno svijetli 2 s. | Neprestano treperi. |
Ove postavke moguće je izvršiti i putem mobilne aplikacije My Nice Pro.
Rješavanje problema s pogonom
Ako vam je nešto nejasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
| Problem | Moguće rješenje |
|---|---|
| Vrata ne reagiraju na naredbu daljinskog upravljača, a LED dioda na daljinskom upravljaču ne svijetli. | Provjerite jesu li baterije upravljača pogona ispravne; ako nisu, zamijenite ih (upute se nalaze u priručniku za konkretni upravljač). |
| Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED dioda na daljinskom upravljaču svijetli. | Provjerite je li daljinski upravljač ispravno pohranjen u memoriju prijamnika ; po potrebi ga ponovno pohranite. |
| Vrata se ne pomiču, a LED dioda BlueBUS ne treperi. | Provjerite napaja li se pogon naponom od 230 V. Ako da, provjerite oba osigurača mjerenjem i po potrebi ih zamijenite novima s jednakim karakteristikama. |
| Vrata se ne pomiču, a signalna svjetiljka ne treperi. | Provjerite je li pogon uopće registrirao naredbu: – pri naredbi putem daljinskog upravljača LED dioda BlueBUS trebala bi brzo zatreperiti dvaput; – pri naredbi putem ulaza STEP-BY-STEP (SbS) trebala bi zasvijetliti odgovarajuća LED dioda STEP-BY-STEP. |
| Vrata se ne pomiču, a signalna svjetiljka zatreperi nekoliko puta. | Prebrojite treptaje i pogledajte odjeljak „Dijagnostika putem treptanja signalne svjetiljke” u nastavku. |
| Vrata se pokrenu, ali se ubrzo zaustave i počnu se kretati u suprotnom smjeru. | Vjerojatno je programirana preniska snaga motora. Provjerite ometaju li prepreke kretanje i po potrebi povećajte snagu, odnosno uključite funkciju „Početno ubrzanje“. |
| Vrata se pokrenu, ali signalna svjetiljka ne radi. | Provjerite pojavljuje li se tijekom manevra napon na priključku FLASH (oko 10–30 V DC). Ako napona ima, problem je u signalnoj svjetiljci – pokušajte je zamijeniti. Ako napona nema, izlaz FLASH možda je preopterećen – provjerite ima li kratkog spoja u ožičenju. |
| Vrata se pokrenu, ali izlaz OGI ne radi. | Provjerite koja je funkcija dodijeljena izlazu OGI; ako bi trebao treperiti, provjerite ima li napona od 24 V DC. Ako napona ima, problem je u žarulji – zamijenite je. Ako napona nema, OGI je možda preopterećen – provjerite ima li kratkog spoja u ožičenju. |
Dijagnostika putem treptanja signalne svjetiljke
Tijekom manevra vrata signalna svjetiljka treperi pravilno jednom u sekundi. U slučaju problema prijavljuje pogrešku s dva uzastopna niza bržih treptaja.
| Niz treptaja | Pogreška | Rješenje |
|---|---|---|
| 1 treptaj, stanka od 1 s, 1 treptaj | Pogreška BlueBUS-a | Uređaji priključeni na ulaz BlueBUS ne podudaraju se s uređajima prepoznatima tijekom faze provjere. Ponovno pokrenite fazu; ako to ne pomogne, metodom eliminacije pronađite neispravan uređaj i zamijenite ga/popravite/pošaljite na reklamaciju. |
| 2 treptaja, stanka od 1 s, 2 treptaja | Aktiviranje fotoćelije | Aktiviraju se fotoćelije (uobičajeno kada je zraka prekinuta tijekom zatvaranja). Ako zraka nije bila prekinuta, fotoćelije su možda prljave, zaslijepljene ili neispravne. |
| 3 treptaja, stanka od 1 s, 3 treptaja | Aktiviranje ograničivača sile motora | Vrata detektiraju povećano trenje – provjerite i podesite vrata (provjerite ručno kretanje). Može pomoći povećanje snage ili aktiviranje funkcije „Početno ubrzanje“. Problem može uzrokovati i previsok donji graničnik. |
| 4 treptaja, stanka od 1 s, 4 treptaja | Aktiviran je ulaz STOP | Na ulaz STOP stigla je naredba. Ako naredba nije bila očekivana, provjerite priključene uređaje. |
| 5 treptaja, stanka od 1 s, 5 treptaja | Interna pogreška upravljačke jedinice | Pričekajte najmanje 30 sekundi i ponovite naredbu. Ako se pogreška nastavi, pokušajte s vraćanjem na tvorničke postavke. Vjerojatno će biti potreban popravak ili zamjena upravljačke jedinice. |
| 6 treptaja, stanka od 1 s, 6 treptaja | Dosegnuto je vremensko ograničenje manevriranja po satu | Pričekajte nekoliko minuta da ograničivač ciklusa padne ispod maksimuma. |
| 7 treptaja, stanka od 1 s, 7 treptaja | Pogreška unutarnjih elektroničkih sklopova | Isključite pogon iz napajanja na nekoliko sekundi, ponovno ga priključite i pokušajte zadati naredbu. Ako se problem nastavi, pokušajte s vraćanjem na tvorničke postavke. Ako to ne pomogne, vjerojatno će biti potreban popravak ili zamjena upravljačke jedinice. |
| 8 treptaja, stanka od 1 s, 8 treptaja | Aktivna je neprekidna naredba | Ako se pogonu neprekidno šalje naredba, provjerite uređaje na ulazu OPEN. Ako je priključen vremenski prekidač, vjerojatno upravo on šalje tu neprekidnu naredbu. |
Dijagnostika putem treptanja LED dioda
Dijagnostiku je moguće provesti praćenjem nekoliko skupina LED dioda. Dvije skupine nalazimo na upravljačkoj jedinici, a treća je statusno svjetlo izravno na pogonu.
Na pogonu...
Statusno svjetlo nalazi se na prednjem dijelu poklopca pogona Nice RBS.
Pomoću crvene i zelene LED diode prepoznaju se normalan rad i osnovna dijagnostika vrata, prikazani u tablici u nastavku. Ako pogon otkrije neku anomaliju/pogrešku, signalizira je pomoću signalne svjetiljke.
| Statusna lampica s memoriranim položajima | |
|---|---|
| Zelena lampica | |
| svijetli | Signalizira početak svakog manevra vrata ako u sustavu nema anomalija/pogrešaka i gasi se kada manevar završi. |
| ugašena | Normalan rad |
| Crvena lampica | |
| svijetli | Signalizira početak svakog manevra vrata ako je prekoračen broj manevara do održavanja; i gasi se kada manevar završi. |
| ugašena | Normalan rad |
| Signalna svjetiljka | Upravljačka jedinica otkrila je anomaliju. Pogledajte tablicu „Dijagnostika pomoću treptanja signalne svjetiljke“. |
| Statusna lampica s NEmemoriranim položajima | |
|---|---|
| Zelena lampica | |
| svijetli | Lampica se pali kada se dosegne krajnji prekidač za otvaranje. |
| ugašena | Normalan rad |
| Crvena lampica | |
| svijetli | Lampica se pali kada se dosegne krajnji prekidač za zatvaranje. |
| ugašena | Normalan rad |
| Signalna svjetiljka | Upravljačka jedinica otkrila je anomaliju. Pogledajte tablicu „Dijagnostika pomoću treptanja signalne svjetiljke“. |
Na upravljačkoj jedinici MCU1/MCU1R30...
Upravljačka jedinica MCU1R30 pogona NICE Robus RBS800 ima dva niza LED dioda, od kojih svaki treptanjem i svijetljenjem označava normalan rad upravljačke jedinice ili dijagnostiku pogrešaka prema sljedećim tablicama.
Vodoravne LED diode: BLUEBUS, STOP, SbS, FOTO:
| Signalizacija | Status | Rješenje |
|---|---|---|
| LED dioda BlueBUS | ||
| ne svijetli | anomalija/pogreška | Provjerite priključak na električnu mrežu. Ako je priključak ispravan, provjerite osigurače F1 i F2 i po potrebi ih zamijenite novima istih karakteristika. |
| svijetli | ozbiljna pogreška |
Pokušajte odspojiti upravljačku jedinicu, a po potrebi i sve ulaze. Ako to ne pomogne, resetirajte upravljačku jedinicu. Ako se pogreška nastavi, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
| 2 zelena bljeska u razmacima od jedne sekunde | sve je u redu | Upravljačka jedinica radi normalno. |
| 2 brza zelena treptaja | promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN ili CLOSE, aktivirane su fotoćelije, ili je pogon primio naredbu s daljinskog upravljača. |
| niz crvenih treptaja, razdvojenih stankom od jedne sekunde | različito | Broj treptaja u nizu odgovara dijagnostici pogrešaka signalnom svjetiljkom. Pogledajte „Dijagnostika pomoću treptanja signalne svjetiljke“. |
| niz brzih i sporih crvenih treptaja | kratki spoj na priključku BlueBUS | Odspojite priključak i provjerite uzrok kratkog spoja na priključcima BlueBUS. Nakon uklanjanja kratkog spoja ponovno spojite priključak; nakon deset sekundi LED dioda počet će ponovno treptati. |
| LED dioda STOP (Zaustavljanje) | ||
| ne svijetli | ulaz STOP aktiviran je | Provjerite uređaje spojene na ulaz STOP. |
| svijetli | ulaz STOP nije reagirao | Ulaz STOP je aktivan. |
| LED dioda STEP-BY-STEP (označena i kao SbS, P.P., Koračno upravljanje) | ||
| ne svijetli | sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
| svijetli | ulaz STEP-BY-STEP aktiviran je | Upravljačka jedinica radi normalno ako je aktiviran uređaj spojen na ulaz STEP-BY-STEP. |
| LED dioda FOTO | ||
| ne svijetli | ulaz FOTO aktiviran je | Ulaz FOTO je reagirao. |
|
svijetli |
Sve je u redu | Upravljačka jedinica radi normalno ako sigurnosni uređaj nije reagirao. |
Okomite LED diode L1–L8:
| Signalizacija | Rješenje |
|---|---|
| LED dioda 1 | |
| ne svijetli | Tijekom normalnog rada označava da funkcija „Automatsko zatvaranje“ nije uključena. |
| svijetli | Tijekom normalnog rada označava da je funkcija „Automatsko zatvaranje“ uključena. |
| trepće |
- U tijeku je programiranje funkcije.
|
| LED dioda 2 | |
| ne svijetli | Tijekom normalnog rada označava da funkcija „Zatvaranje“ nakon prekida snopa fotoćelija nije uključena. |
| svijetli | Tijekom normalnog rada označava da je funkcija „Zatvaranje“ nakon prekida snopa fotoćelija uključena. |
| trepće |
- U tijeku je programiranje funkcije.
|
| LED dioda 3 | |
| ne svijetli | Tijekom normalnog rada pokazuje da funkcija "Uvijek zatvoreno" nije uključena. |
| svijetli | Tijekom normalnog rada pokazuje da funkcija "Uvijek zatvoreno" je uključena. |
| treperi |
- U tijeku je programiranje funkcije.
|
| LED 4 | |
| ne svijetli | Tijekom normalnog rada pokazuje da funkcija "Stanje pripravnosti" nije uključena. |
| svijetli |
Tijekom normalnog rada pokazuje da funkcija "Stanje pripravnosti" je uključena. |
| treperi |
- U tijeku je programiranje funkcije.
|
| LED 5 | |
| ne svijetli | Tijekom normalnog rada pokazuje da funkcija "Početno ubrzanje" nije uključena. |
| svijetli | Tijekom normalnog rada pokazuje da funkcija "Početno ubrzanje" je uključena. |
| treperi | U tijeku je programiranje funkcija. |
| LED 6 | |
| ne svijetli | Tijekom normalnog rada pokazuje da funkcija "Predtreptanje" nije uključena. |
| svijetli | Tijekom normalnog rada pokazuje da funkcija "Predtreptanje" je uključena. |
| treperi | U tijeku je programiranje funkcija. |
| LED 7 | |
| ne svijetli | Tijekom normalnog rada pokazuje da funkcija "Interni radioprijamnik" nije uključena. |
| svijetli | Tijekom normalnog rada pokazuje da funkcija "Interni radioprijamnik" je uključena. |
| treperi | U tijeku je programiranje funkcije. |
| LED 8 | |
| ne svijetli | Tijekom normalnog rada pokazuje da je Robus postavljen kao "Glavna jedinica" (također nazvana Master). |
| svijetli | Tijekom normalnog rada pokazuje da je Robus postavljen kao "Podređena jedinica" (također nazvana Slave). |
| treperi | U tijeku je programiranje funkcije. |
Ugradnja pričuvne baterije za pogon NICE Robus RBS800
Pričuvna baterija NICE PSS124 nije standardni dio isporuke pogona, ali može se dodatno naručiti. U slučaju nestanka struje, napajat će pogon vrata. Baterija se kontinuirano puni iz električne mreže. Bateriju priključite na upravljačku jedinicu tek nakon dovršetka svih faza ugradnje i programiranja.
| 1. Izdignite plastični poklopac (A) priključka baterije na pogonu. | 2. Spojite odgovarajući kabel s priključkom pričuvne baterije (PSS124). |
 |
 |
| 3. Spojite odgovarajući priključak (C) s priključkom baterije na pogonu. | 4. Umetnite pričuvnu bateriju (D) na predviđeno mjesto unutar pogona. |
 |
 |
Ručno deblokiranje pogona NICE Robus RBS800
U slučaju nestanka struje ili kvara nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga je moguće deblokirati pogon ključem za deblokiranje i ručno pomicati vrata.
1. Otvorite kuku za zaključavanje (A) isporučenim ključem i izvucite polugu za deblokiranje. Sada možete ručno pomicati vrata.
2. Da biste zaključali vrata, zatvorite kuku za zaključavanje, okrenite ključ u smjeru suprotnom od kazaljke na satu i izvadite ga.
Tehnički podaci pogona NICE Robus RBS800
| Model | NICE Robus RBS800 |
|---|---|
| Opis tipa | Elektromehanički reduktorski motor za automatski rad kliznih vrata u privatnom okruženju. Isporučuje se s upravljačkom jedinicom NICE MCU1R30 s integriranim radioprijamnikom. |
| Zupčanik |
|
| Okretni moment [Sila] |
22,5 Nm [750 N] – sila potrebna za pokretanje krila |
| Nazivni moment [Nazivna sila] |
12 Nm [400 N] – sila potrebna za održavanje krila u pokretu |
| Brzina | 0,30 m/s |
| Ograničenje broja ciklusa | Duljina krila vrata do 4 m, 35 ciklusa/sat. Do 8 m, 20 ciklusa/sat. |
| Radno ograničenje | 7 minuta (upravljačka jedinica ograničava vrijeme ovisno o uvjetima – vidi odabir pogona) |
| Vijek trajanja | Približno 20 000 – 250 000 ciklusa, ovisno o težini i duljini krila te postavkama pogona. |
| Napajanje | 230 V (+10 % / −15 %) 50/60 Hz |
| Priključna snaga [Opterećenje] |
230 W [1,1 A] |
| Razred izolacije | 1 – obavezno uzemljenje |
| Rezervno napajanje | Mogućnost kupnje i ugradnje rezervne baterije NICE PSS124. (Uz upotrebu adaptera CABLA11 moguće je koristiti i stariji model PS124.) |
| Stupanj zaštite | IP44 |
| Dimenzije | 340 x 220 x 303 mm |
| Upravljačka jedinica | MCU1R30 |
360° pregled pogona Nice Robus RBS800
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
