Praktični priručnik za NICE MC800 s pločom MCA5
Ovaj je priručnik namijenjen za MC800 s pločom NICE MCA5: na ploči je izlaz OGI i tipka Photo PRG. Riječ je o generaciji za koju NICE navodi priručnik za razdoblje do 09/2025. Noviji MC800R30 ima drukčiji izlaz OutSTB i način rada za uštedu energije; njegovu shemu nije moguće automatski primijeniti ovdje.
MC800 upravlja jednim ili dvama kompatibilnim motorima krilnih vrata od 230 V AC. Za jedno krilo koristi se M2. Kod dvaju krila M2 prvo otvara, a M1 prvo zatvara. Mehanički graničnici, kondenzatori i eventualni krajnji prekidači moraju odgovarati konkretnim pogonima.
Pogoni i pribor za MC800
Odlučujući su točan tip i napajanje pogona. Proizvođač, primjerice, preporučuje MC800 za NICE HY7005; slično nazvani HY7024 motor je od 24 V i koristi drugu upravljačku jedinicu. Pri zamjeni izvorne upravljačke jedinice vodiči se spajaju prema funkciji priključnih stezaljki, a ne prema njihovim izvornim brojevima.
| Stavka | Značenje / postupak |
|---|---|
| Fotoćelije s relejnim izlazom | NICE EPM – napajanje TX/RX i zaseban sigurnosni kontakt C–NC. Primjer je prikazan u sljedećoj shemi. |
| BlueBUS fotoćelije | NICE EPMB – dvožično spajanje na 6–7, bez polariteta. Spajanje modela EPM i EPMB razlikuje se. |
| Signalna svjetiljka | NICE ELAC – izvedba za mrežni napon s ugrađenom bljeskalicom. FLASH na upravljačkoj jedinici od 230 V nije niskonaponski izlaz. |
| Ključni prekidač | NICE EKS – beznaponski kontakt C–NO za SbS, OPEN ili CLOSE. |
| Radio upravljanje | NICE OXIBD u priključak SM i odgovarajući upravljač, primjerice NICE ON3EBD. Uparivanje se provodi prema uputama za konkretni prijamnik. |
| Servisne postavke | NICE IBT4N + NICE OVIEW za pristup putem BusT4. |
Ograničenja motora, radni ciklus i kondenzator provjerite u priručniku odabranog pogona. Kapacitet sustava BlueBUS izračunava se u jedinicama opterećenja; maksimalni kapacitet upravljačke jedinice iznosi 15 jedinica, a ne automatski 15 proizvoljnih uređaja.
Kabeli i funkcije priključnih stezaljki
| Krug | Kabel prema uputama proizvođača |
|---|---|
| Napojni vod | 3 × 1,5 mm² do 30 m; za veću duljinu proizvođač navodi 3 × 2,5 mm² i uzemljenje kod automatizacije. Odabir zaštite i napojnog voda mora odgovarati instalaciji. |
| Svaki motor | 4 × 1,5 mm² do 10 m, uključujući zaštitni vodič. Kondenzator prema specifikacijama konkretnog motora. |
| Signalna svjetiljka FLASH | 2 × 1,5 mm² do 20 m, izolacija za mrežni napon. |
| BlueBUS | 2 × 0,5 mm² do 20 m; za 20–40 m upotrijebite 2 × 1 mm². |
| Antena | Koaksijalni kabel RG58, najviše 20 m, preporučena duljina manja od 5 m. |
| Ključni prekidač | 2 kabela 2 × 0,5 mm² do 50 m. |
| Električna brava | 2 × 1 mm² do 10 m. |
| Stavka | Značenje / postupak |
|---|---|
| L / N / PE | Napojni vod za upravljačku jedinicu izvedbe od 230 V i zaštitno uzemljenje. PE spojite i na motore prema njihovim uputama. |
| M1 / M2 | Tri radne priključne stezaljke svakog motora: OPEN – COMMON – CLOSE prema oznakama na ploči; zaštitni vodič spaja se zasebno na PE. Jedini motor spaja se na M2, a M1 ostaje slobodan. |
| FLASH | Preklopljeni mrežni napon za samoblinkajuću signalnu svjetiljku, maks. 21 W. Odgovara NICE ELAC; ovdje nemojte spajati signalnu svjetiljku od 12/24 V. |
| 1–2 / EL | Električna brava 12 V AC, maks. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Za napajanje dodatne opreme između priključaka 3–4 dostupno je ukupno najviše 200 mA. |
| 5 / OGI | Signalizacija otvorenih vrata, 24 V, maks. 4 W. Ova oznaka pripada starijoj ploči MCA5. |
| 6–7 / BlueBUS | Dvije žice za napajanje i komunikaciju BlueBUS; spajanje paralelno, bez polariteta. |
| 8 / AuxIn1 | Krajnji prekidač otvaranja M1 ili PHOTO u načinu rada s fotoćelijama s relejnim izlazom. |
| 9 / AuxIn2 | Krajnji prekidač otvaranja M2 ili PHOTO1 u načinu rada s fotoćelijama s relejnim izlazom. |
| 10 / AuxIn3 | Krajnji prekidač zatvaranja M1 ili PHOTO2 u načinu rada s fotoćelijama s relejnim izlazom. |
| 11 / AuxIn4 | Krajnji prekidač zatvaranja M2. Kad je aktivan način rada s fotoćelijama s relejnim izlazom, ulazi AUX ne upotrebljavaju se kao krajnji prekidači. |
| 12 / STOP | Sigurnosni ulaz za NO, NC ili 8,2 kΩ. Promjena u odnosu na naučeno stanje uzrokuje zaustavljanje uz kratko kretanje unatrag. |
| 13 / SbS | Sekvencijsko upravljanje putem beznaponskog NO kontakta između priključaka 4 i 13. |
| 14 / OPEN | Otvaranje putem NO kontakta između priključaka 4 i 14. |
| 15 / CLOSE | Zatvaranje putem NO kontakta između priključaka 4 i 15; funkcija se može promijeniti u djelomično otvaranje. |
Na upravljačke ulaze nemojte dovoditi vanjski napon. Kod prekidača NICE EKS koristi se zajednički kontakt C i NO kontakt odabranog mikroprekidača. Neiskorištene AUX ulaze ostavite slobodnima, u skladu s odabranim načinom rada; nemojte univerzalno premošćivati sve sigurnosne ulaze.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, tablice 1–2 i poglavlja 4.2–4.3.
Sheme spajanja fotoćelija
Odaberite shemu prema tehnologiji fotoćelija i primjeni fototesta. Oznake TX i RX označavaju odašiljač i prijamnik. Dva para TX/RX na izvornim slikama prikazuju različite tehnologije; nije potrebno montirati oba.
Relejne fotoćelije bez fototesta – izvorni primjer

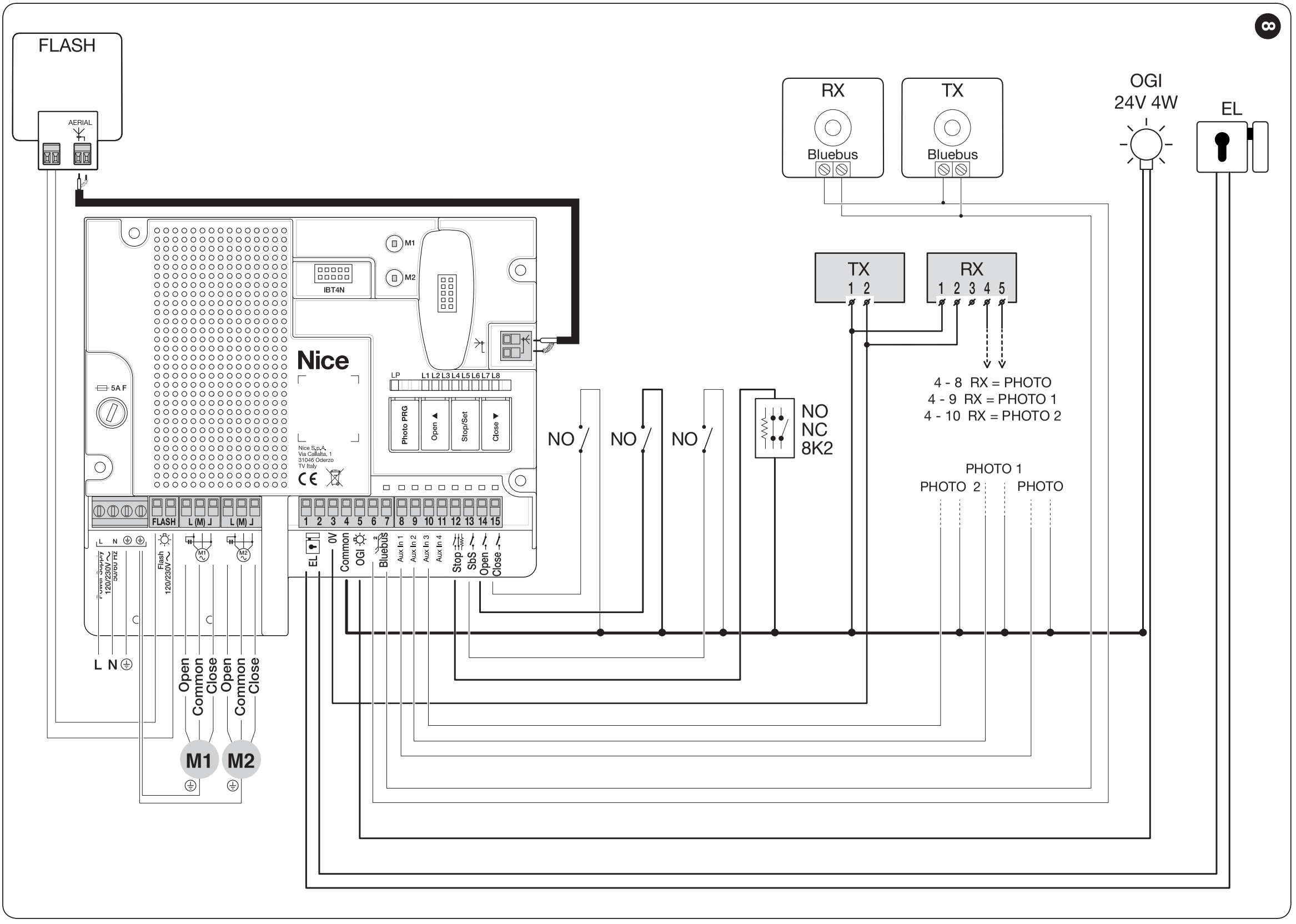

Izvorni NICE, slika 8. Sivi TX/RX su relejni, a bijeli TX/RX su BlueBUS. Prikazani prijamnik je OXI; antena OXIBD spaja se izravno na OXIBD. Kliknite za povećanje slike.
Za jedan par NICE EPM i funkciju PHOTO, osnovni dio postojećeg spoja ostaje nepromijenjen:
| Dio | Spajanje EPM-a pri 24 V DC |
|---|---|
| Napajanje TX-a | MC800 priključak 3 → TX priključak 2; MC800 priključak 4 → TX priključak 1. |
| Napajanje RX-a | MC800 priključak 3 → RX priključak 2; MC800 priključak 4 → RX priključak 1. |
| Kontakt PHOTO | RX priključak 4 (C) → MC800 priključak 4; RX priključak 5 (NC) → MC800 priključak 8. Spajanje RX 4 s RX 1 u ovom je spoju ekvivalentno dovođenju signala COMMON. |
| Postavka | Držite Photo PRG dok se ne upali LP, a zatim pokrenite učenje uređaja. Neiskorištene AUX1–3 ostavite slobodnima. |
Brojevi priključaka TX/RX vrijede za prikazani spoj i navedeni model EPM. Kod drugog modela upotrijebite njegove oznake napajanja i C–NC. Relejnim fotoćelijama treba pravilno odabrati raspon napajanja; izmjena za 12 V ovdje nije primjenjiva.
Relejne fotoćelije s fototestom
Izvorni NICE, slika 9. Fototest relejnog TX-a koristi izlaz 5 s oznakom OGI. Priključci 6–7 na slici napajaju zasebne uređaje BlueBUS. Kliknite za povećanje slike.
Prema slici 9 spojite TX priključak 1 na MC800 priključak 4, a TX priključak 2 na MC800 priključak 5. RX se i dalje napaja s priključaka 3–4, a njegov kontakt C–NC spojite na odabrani ulaz PHOTO. Izlaz 5 u ovom je spoju zauzet fototestom i ne može se istodobno koristiti za uobičajenu signalnu lampicu OGI. Nakon izmjene spoja ponovite učenje i funkcionalnu provjeru. Odabir Photo PRG-a sam po sebi ne mijenja fizičko napajanje TX-a.
Fotoćelije BlueBUS i krajnji prekidači motora

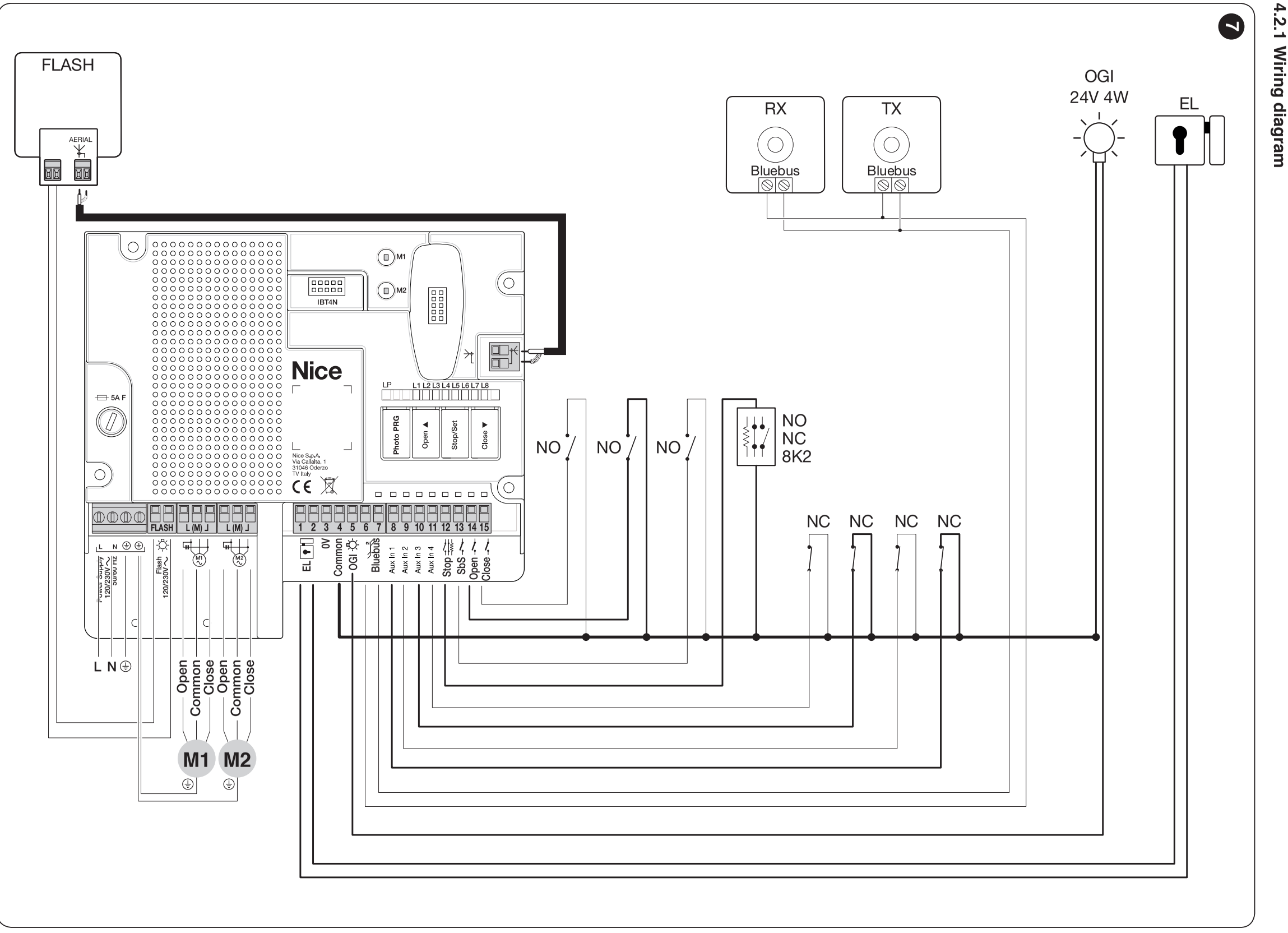

Izvorni NICE, slika 7. Ulazi AUX ovdje su namijenjeni krajnjim prekidačima; funkcija relejnih fotoćelija je isključena. Kliknite za povećanje slike.
NICE EPMB spojite dvjema žicama na 6–7. Premosnici TX-a i RX-a jednog para moraju određivati istu adresu; drugi par mora imati drugu adresu. FOTO/FOTO II štiti pri zatvaranju, FOTO1/FOTO1 II pri otvaranju i zatvaranju, a FOTO2/FOTO2 II pri otvaranju. Adresa FOTO3 nije dopuštena. Točne položaje premosnika odaberite prema tablici 3 za MC800 i priručniku fotoćelija.
Ako AUX koristite kao krajnje prekidače, LP mora biti ugašen. Nemojte kombinirati relejne fotoćelije na AUX-u s krajnjim prekidačima na istim ulazima. Nakon svakog dodavanja ili uklanjanja uređaja ponovite učenje.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, slike 7–9, poglavlja 4.4–4.6; priključci EPM-a prema IS0261A00MM.
Pojednostavljeni postupak prvog pokretanja
1. Mehanika, spajanje i prvo uključivanje
Provjerite graničnike, slobodno ručno pomicanje krila i pravilno mehaničko blokiranje pogona. Provjerite M1/M2, PE, kondenzatore i sigurnosne ulaze. Prije učenja provjerite odgovarajuću postavku sile za konkretan motor: razina II, parametar L6.
Nakon uključivanja BlueBUS treba treptati zeleno približno jednom u sekundi, a FLASH treba biti ugašen. Ako to nije slučaj, provjerite ožičenje nakon odspajanja napajanja. Preventivno resetiranje prije svakog podešavanja nije potrebno.
2. Odaberite način rada fotoćelija
Kod relejnih fotoćelija na AUX1–3 držite pritisnutim Photo PRG, dok se ne upali LP. Ako se AUX upotrebljava kao krajnji prekidač, LP mora biti ugašen; isključuje se ponovnim držanjem tipke Photo PRG. Ako se upotrebljavaju samo fotoćelije BlueBUS, nemojte uključivati relejni način rada.
3. Pokrenite učenje priključenih uređaja
- Držite istodobno pritisnute Open ▲ + Stop/Set.
- Pustite tipke kad L1 i L2 počnu brzo treptati, nakon približno 3 sekunde.
- Pričekajte da postupak završi. L1/L2 će se ugasiti, a STOP treba svijetliti. L3/L4 nakon toga mogu signalizirati da je potrebno naučiti hod.
Ovaj se korak izvodi i kod sustava bez priključenih uređaja. Kod relejnih fotoćelija njihov način rada mora biti uključen prije učenja.
4. Automatski naučite granične položaje
- Deblokirana krila postavite približno na sredinu hoda, a zatim pogone ponovno mehanički blokirajte prema njihovim priručnicima.
- Držite pritisnute Stop/Set + Close ▼ i pustite tipke kad L3/L4 počnu brzo treptati, nakon približno 3 sekunde.
- Provjerite redoslijed: zatvaranje M1, zatvaranje M2, otvaranje M2, otvaranje M1, zatvaranje M1 i zatvaranje M2.
- Nakon završetka L3/L4 će se ugasiti. Isprobajte zasebne naredbe Open i Close te provjerite redoslijed i usporavanje krila.
Ako se krilo umjesto zatvaranja otvara: prekinite učenje pritiskom na Open ili Close. Odspojite napajanje i provjerite je li sustav bez napona. Na odgovarajućem motoru zamijenite dva vodiča smjera OPEN/CLOSE, odnosno krajnje radne vodiče prema shemi; zajednički vodič COMMON i PE ne mijenjaju se. Kod 230 V AC ne radi se o promjeni polariteta. Zatim ponovite učenje.
Aktiviranje fotoćelije ili STOP-a prekida učenje i L1 počinje treptati. Uklonite uzrok i ponovno pokrenite učenje. Ako automatsko podešavanje nije zadovoljavajuće, nastavite s ručnim podešavanjem.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, poglavlja 4.5–4.9.
Ručno podešavanje krajnjih položaja
Ručno podešavanje odvija se u dvije faze: najprije zatvoreni i otvoreni krajnji položaji, a zatim točke usporavanja pri zatvaranju. Točke A pri L5/L6 podešavaju se tek nakon učenja otvorenog položaja odgovarajućeg motora.
| LED tijekom učenja | Položaj koji se pohranjuje |
|---|---|
| L1 | 0 M1 – potpuno zatvaranje M1. |
| L2 | 0 M2 – potpuno zatvaranje M2. |
| L5 | A M2 – početak usporavanja M2 pri zatvaranju. |
| L6 | A M1 – početak usporavanja M1 pri zatvaranju. |
| L7 | 1 M2 – potpuno otvaranje M2. |
| L8 | 1 M1 – potpuno otvaranje M1. |
Prva faza: krajnji položaji
- Držite Stop/Set + Close i otpustite kad L3/L4 počnu brzo treperiti, nakon otprilike 3 s. Odmah kratko pritisnite Stop/Set, čime odabirete ručno učenje.
- Kad svijetli L1, držanjem Open ili Close pomaknite M1 u zatvoreni položaj. Kretanje se zaustavlja otpuštanjem tipke. Spremite tako da držite Stop/Set najmanje 3 s pa otpustite.
- Kad svijetli L2, na isti način spremite zatvoreni položaj M2.
- Sada će se odabrati L5. Kratkim pritiscima na Open/Close prijeđite preko L5 i L6 do L7. Za sada nemojte spremati te točke usporavanja.
- Kad svijetli L7, postavite i spremite otvoreni položaj M2; kad svijetli L8, otvoreni položaj M1.
- Pričekajte da se način rada završi i isprobajte siguran ciklus otvaranja i zatvaranja.
Druga faza: točke usporavanja
Nakon učenja krajnjih položaja pokrenite miješano podešavanje: držite Stop/Set + Close i otpustite kad L1 počne treperiti. Kratkim pritiscima na Open/Close odaberite L5. Pomicanjem M2 postavite točku početka usporavanja pri zatvaranju i spremite je držeći Stop/Set najmanje 3 s. Na isti način postavite L6 za M1. Kad se počinje iz potpuno otvorenog položaja, kretanje je u smjeru zatvaranja.
Između uzastopnih pritisaka nemojte čekati dulje od 10 s. Kratkim pritiskom na Open/Close odabire se LED, a držanjem se pokreće motor. Za jedan motor upotrebljavajte samo L2, L5 i L7; preskočite ostale stavke.
Nakon svakog finog podešavanja provjerite cijeli hod, međusobno kašnjenje krila i sigurnost. Opće produljenje vremena rada motora do graničnika ne zamjenjuje pravilno podešavanje ni upute za konkretan pogon.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, tablica 4 i poglavlja 4.8.2–4.8.3.
Programiranje funkcija i parametara
Na prvoj razini funkcija se uključuje ili isključuje. Na drugoj razini odabire se njezina vrijednost. Stoga isti broj LED-a ne označava istu stvar na obje razine.
Razina I – uključivanje i isključivanje
Držite Stop/Set dok L1 ne počne treperiti pa otpustite. Tipkom Open/Close odaberite LED, a kratkim pritiskom na Stop/Set promijenite stanje: kratki bljesak = OFF, dugi = ON. Programiranje se završava nakon 10 s bez pritiska na tipku.
| Stavka | Značenje / postupak |
|---|---|
| L1 – automatsko zatvaranje | Nakon otvaranja odbrojava se vrijeme pauze i vrata se zatvaraju. |
| L2 – zatvaranje nakon aktiviranja fotoćelije | Kad je automatsko zatvaranje uključeno, nakon aktiviranja fotoćelija skraćuje vrijeme pauze na 5 s. Čak i kad je L1 isključena, aktiviranje fotoćelije može pokrenuti automatsko zatvaranje s postavljenim vremenom pauze. |
| L3 – uvijek zatvoriti | Nakon ponovne uspostave napajanja otvorena vrata mogu se sama zatvoriti; prije kretanja prethodi upozoravajuće treperenje. |
| L4 – kratko potiskivanje | Prije otvaranja zatvorenih vrata izvodi kratak pokret u smjeru zatvaranja kako bi se olakšalo otpuštanje električne brave. |
| L5 – pomoćna rasvjeta | Mijenja funkciju izlaza FLASH iz signalne svjetiljke u rasvjetu. Električni parametri izlaza moraju odgovarati priključenom opterećenju. |
| L6 – pretignalizacija treperenjem | Signalna svjetiljka daje signal 3 s prije početka kretanja. |
| L7 – djelomično otvaranje | Mijenja ulaz CLOSE u Partial Open 1. |
| L8 – održavanje tlaka | Samo za odgovarajuće hidraulične motore: nakon 4 h u zatvorenom položaju nakratko ponovno uspostavlja tlak naredbom za zatvaranje. |
Razina II – podešavanje vrijednosti
Držite Stop/Set dok L1 ne počne treperiti pa otpustite. Tipkom Open/Close odaberite parametar, a zatim ponovno držite Stop/Set. Nakon otprilike 3 s prikazat će se njegova vrijednost. I dalje držite Stop/Set i tipkom Open/Close odaberite novu vrijednost. Otpustite Stop/Set i pričekajte 10 s.
| Stavka | Značenje / postupak |
|---|---|
| L1 – vrijeme pauze | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Tvornička postavka: 30 s. |
| L2 – sekvencijalni rad | L1: otvori–stop–zatvori–stop. L2: otvori–stop–zatvori–otvori. L3: otvori–zatvori–otvori–zatvori. L4/L5: višestambeni način rada; L6: sekvencijalni rad s djelomičnim otvaranjem; L7: držanjem tipke; L8: poluautomatsko otvaranje i zatvaranje držanjem tipke. Pojedinačne reakcije na OPEN/CLOSE razlikuju se u proširenim načinima rada; pogledajte tablicu 6. |
| L3 – kašnjenje otvaranja | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % radnog vremena. |
| L4 – kašnjenje zatvaranja | Isti koraci: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % radnog vremena. |
| L5 – uravnoteženje vremena | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. Niža vrijednost skraćuje, a viša produljuje vrijeme zatvaranja; to nije podešavanje sile. |
| L6 – sila motora | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Vrijednosti označavaju električnu regulaciju snage, a ne izmjerenu udarnu silu. |
| L7 – vrijeme zaleta | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – djelomično otvaranje | L1–L4: M2 na ¼, ½, ¾ ili potpuno otvaranje. L5–L8: oba krila na ¼, ½, ¾ ili na manje od postavljenih otvaranja M1/M2. |
Primjer – zatvaranje nakon 60 sekundi: na razini I uključite L1. Na razini II odaberite parametar L1 i postavite vrijednost L5. Ako je aktivan i L2, aktiviranje fotoćelija može skratiti vrijeme pauze.
Nemojte povećavati silu kako biste riješili zapinjanje mehanizma. Nakon promjene sile, zaleta ili vremena potrebno je provjeriti sigurnost cijelih vrata i obaviti potrebna mjerenja sila.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, poglavlje 6, tablice 5–6.
Daljinski upravljači i servisni programatori
Utični prijamnik ugrađujte dok je napajanje isključeno. Postojeći SMXI ili OXI može ostati dio odgovarajućeg funkcionalnog sklopa; pri dodavanju daljinskih upravljača ravnajte se prema točnom tipu prijamnika i kodiranju koje se upotrebljava.
Za novi odgovarajući sklop dostupan je NICE OXIBD i, primjerice, NICE ON3EBD. Antena OXIBD priključuje se izravno na priključne stezaljke prijamnika. Izvorne starije sheme s OXI-jem ne prikazuju ovaj način priključivanja. Koaksijalni kabel antene i mrežno napajanje signalne svjetiljke dva su odvojena kruga.
Primjer za postojeći prijamnik SMXI
Za pohranu u načinu I držite tipku prijamnika najmanje 3 s, dok se njegova LED žaruljica ne upali, a zatim otpustite tipku. U roku od 10 s držite tipku daljinskog upravljača najmanje 2 s. Tri treptaja prijamnika potvrđuju pohranu. Ovim se načinom pohranjuje cijeli daljinski upravljač; ako je potrebna samo jedna određena naredba, upotrebljava se odgovarajući način II.
Postupke za OXI, OXIBD i druge prijamnike pronađite u našem vodiču za uparivanje daljinskih upravljača NICE. Nemojte automatski primjenjivati postupak za SMXI na drugi prijamnik. Dodavanje daljinskog upravljača ne zahtijeva resetiranje hoda MC800.
Programiranje putem BusT4
Izvorni priručnik opisuje NICE IBT4N i NICE OVIEW. Omogućuju napredne postavke i dijagnostiku, primjerice servisnu signalizaciju OGI. Postojeća poveznica na NICE BIDIWIFI ostaje za odabir mobilnog programiranja; njegov priključak, funkcije i podršku za konkretnu reviziju provjerite prema uputama modula.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, poglavlja 8.1–8.2; uparivanje i antena prema ugrađenom prijamniku.
Dijagnostika, osigurač i resetiranje
U slučaju kvara zabilježite broj crvenih treptaja LED-ice BlueBUS i drugih svijetlećih ili treperećih LED-ica. Crveni niz ponavlja se nakon približno jedne sekunde stanke. Dva brza zelena bljeska pri zadavanju naredbe uobičajena su promjena ulaza.
| LED-ica BlueBUS | Značenje i prva provjera |
|---|---|
| 1 crveni treptaj | Uređaji BlueBUS nisu usklađeni s naučenom konfiguracijom. Provjerite ožičenje i adrese; nakon promjene konfiguracije ponovite postupak učenja. |
| 2 | Aktiviranje fotoćelije. Provjerite prepreke, čistoću i usmjerenost TX/RX-a, napajanje te kontakt u slučaju relejnog spoja. |
| 4 | Aktiviranje STOP-a. Provjerite priključeni sigurnosni uređaj i ožičenje. |
| 5 | Pogreška unutarnjih parametara. Pričekajte najmanje 30 s i pokušajte zadati naredbu. Ponavljanje pogreške zahtijeva servis. |
| 7 | Električna pogreška. Zatim očitajte L1–L4 prema tablici u nastavku. |
| 8 | Trajno aktivna naredba blokira ostale. Provjerite tipku, relej ili vremensko upravljanje. |
| 9 | Automatizacija je blokirana naredbom; upotrijebite odgovarajuću naredbu za deblokiranje. |
| Stavka | Značenje / postupak |
|---|---|
| 7 + L1 treperi | Zaštita motora ili odspojeni motori. |
| 7 + L2 treperi | Nepravilnost naučenih krajnjih prekidača. |
| 7 + L3 treperi | Krajnji prekidači su prisutni, ali nisu naučeni. |
| 7 + L4 treperi | Opća nepravilnost; ako se nastavi nakon provjere, potreban je servis. |
| L1 + L2 sporo trepere | Učenje uređaja nije dovršeno. |
| L3 + L4 sporo trepere | Mehanički krajnji položaji nisu naučeni. |
| STOP ne svijetli | Provjerite sigurnosni ulaz STOP i njegovo naučeno stanje. |
| Ni BlueBUS ne svijetli | Provjerite napajanje i osigurač; ako se pogreška ponavlja, potrebna je stručna dijagnostika. |
Tablica MC800 koristi kodove 1, 2, 4, 5, 7, 8 i 9. Kodovi i pogreške enkodera iz modela MC824H ne primjenjuju se ovdje.

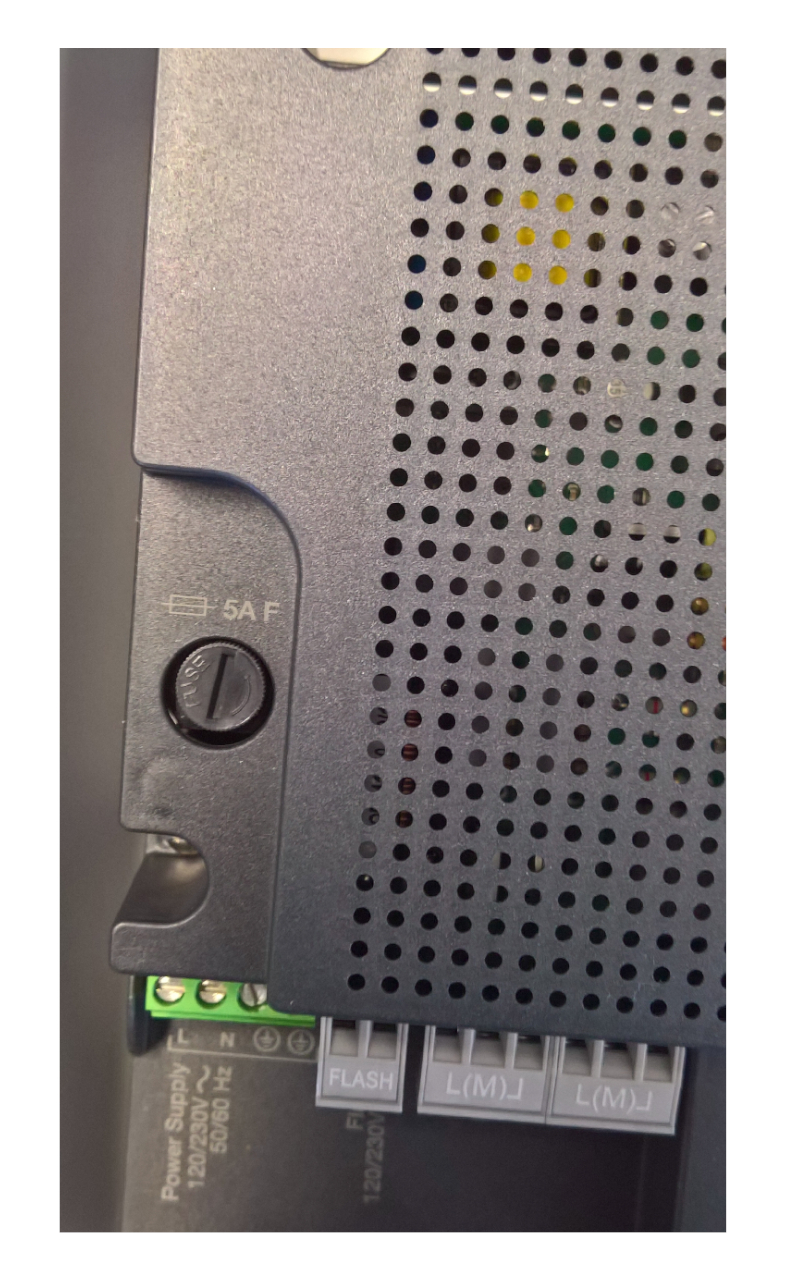

Glavni osigurač 5 A, brza karakteristika F. Pri zamjeni poštujte i ostale parametre izvornog osigurača. Kliknite sliku za povećanje.
Osigurač provjeravajte dok je napajanje isključeno. Prije zamjene utvrdite uzrok pregorijevanja; osigurač veće vrijednosti ili premošćivanje nisu popravak.
Kada upotrijebiti resetiranje
Resetiranjem se brišu individualne postavke upravljačke jedinice. Upotrijebite ga samo ako namjerno vraćate tvorničke postavke: držite Open + Close dok L1/L2 ne počnu treperiti, zatim otpustite. Nakon toga treba ponovno podesiti ulaze, naučiti uređaje i hod te provesti ispitivanja. Memorija utičnog radijskog prijamnika obrađuje se vlastitim postupkom.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, poglavlje 7, tablice 8–10; resetiranje u poglavlju 6.5.
Završna ispitivanja i redovito održavanje
- Provjerite otvaranje, zatvaranje i zaustavljanje svakim upravljačkim elementom koji se upotrebljava.
- Provjerite redoslijed krila, graničnike i usporavanje; krila se ne smiju sudarati ni zapinjati.
- Zasebno ispitajte svaki par fotoćelija i svaki uređaj STOP, uključujući reakciju tijekom kretanja.
- Provjerite podešenje sila i obavite mjerenja potrebna za sigurno puštanje konkretnih vrata u rad.
- Vlasniku predajte upute za ručno deblokiranje pogona, sigurno korištenje i plan održavanja.
Ispravnost automatizacije provjerava se najmanje svakih 6 mjeseci, a prema potrebi i češće, ovisno o načinu rada. U slučaju nestanka napajanja ručno se deblokiraju sami pogoni prema njihovim uputama.
Za servis pripremite oznaku upravljačke jedinice, ploče i motora, tip fotoćelija i prijamnika, broj crvenih treptaja BlueBUS-a te fotografiju ožičenja.
Izvor: izvorni priručnik NICE MC800 IDV0544A00EN, poglavlja 5 i 9.
