NICE Hyppo 7100 HY7124 – pogon za dvokrilna sklopiva vrata
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
na pitanje
476,00 € s PDV-om
| Težina |
|---|
| 13 kg |
Opis proizvoda NICE Hyppo 7100 HY7124 – pogon za dvokrilna sklopiva vrata
Upozorenje!
Kod pogona za krilna vrata NICE Hyppo HY7124 s upravljačkom jedinicom verzije R30 (MC842HR30) za priključivanje rezervnog napajanja PS124 ili PS324 potrebno je upotrijebiti kabelski adapter CABLA11.
NICE HYPPO HY7124 – pogon za sklopiva vrata
NICE HYPPO HY7124 je samostalan elektromehanički motor s teleskopskom rukom za sklopnu ogradu. Motor radi na 24 V DC i nepovratan. Potreban mu je zaseban upravljačka jedinica, napajanje i sigurnosni elementi. U slučaju nestanka napajanja može se deblokirati ključem.
Kada odabrati ovaj pogon
HY7124 namijenjen je sklopnoj konstrukciji s teleskopskom rukom. Prije odabira potrebno je utvrditi dimenzije i masu pojedinih dijelova, položaj okomitih šarki, otpor pri kretanju, prostor potreban za sklapanje i način pričvršćivanja motora.
| Duljina dijela sklopne ograde | Najviše 1 500 mm po dijelu, prema montažnom crtežu. |
|---|---|
| Masa i duljina | Gornja granica mase iznosi 200 kg, ali dopuštena masa opada s duljinom. Pri duljini od 1,5 m krivulja je ispod 150 kg. |
| Radni ciklus | 80 %; prikladnost za konkretan intenzitet rada treba procijeniti s obzirom na cijeli sklop. |

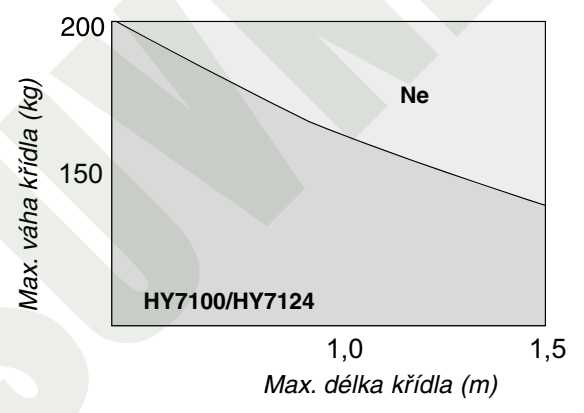

1,5 m i 200 kg nisu istodobno dopuštena kombinacija. Na grafikonu je na vodoravnoj osi duljina dijela u metrima, a na okomitoj masa u kilogramima; područje iznad krivulje označeno s „Ne” nije dopušteno. Vrijednost ne označava nosivost cijelog prolaza niti zbroj svih dijelova. Kod pune ispune i vjetra instalater mora procijeniti opterećenje cijele ograde. Postotak radnog ciklusa nije broj otvaranja na sat.
Kako radi sklopna ograda
U prikazanom rasporedu jedan motor pokreće jedan sklopni par dijelova. Motor je pričvršćen na prvi dio sklopnog para; teleskopska ruka povezuje mehanizam s drugim dijelom. Za ogradu s dvije sklopne polovice potrebna su dva motora i zajedničko, odgovarajuće upravljanje. Stoga nemojte zamijeniti broj dijelova s brojem motora.

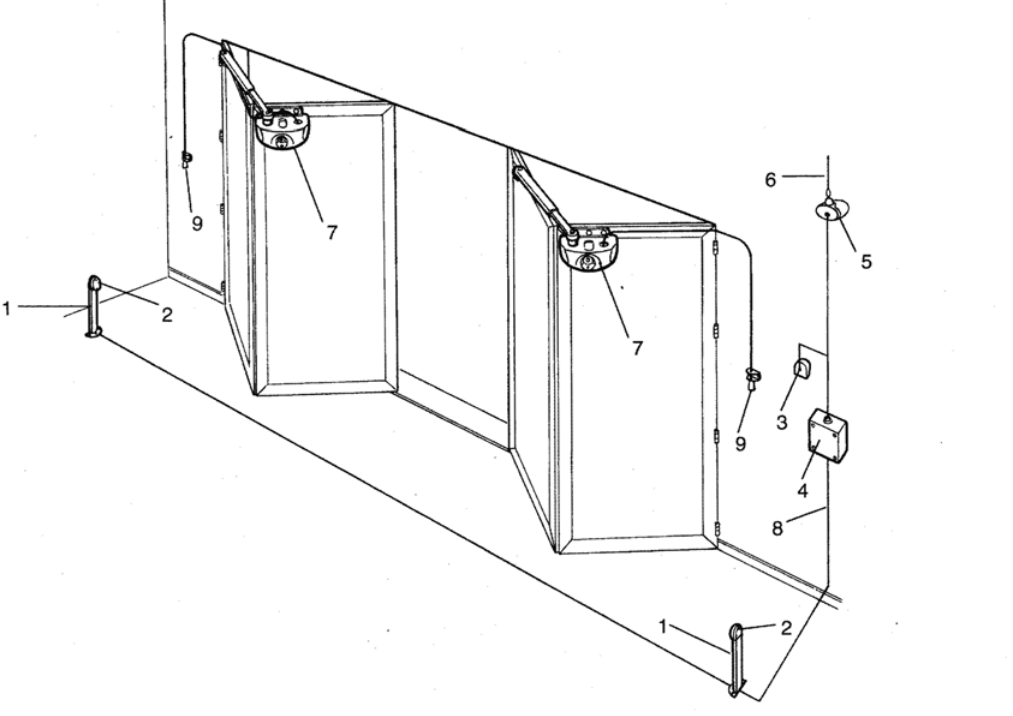

Na slici: 1 – stupić fotoćelije, 2 – fotoćelija, 3 – ključni prekidač ili tipkovnica, 4 – upravljačka centrala, 5 – signalna svjetiljka, 6 – antena, 7 – motor HYPPO, 8 – napajanje, 9 – deblokiranje. Crtež prikazuje načelo sklopa; pribor se odabire prema ugrađenoj centrali.
Samostalan motor i upravljačka jedinica
Ova je kartica za samostalan motor HY7124 s teleskopskom rukom. Upravljačka centrala nije ugrađena u motor. Centralu, sigurnosne elemente, prijamnik i daljinske upravljače treba odabrati prema konkretnom sklopu. Prije narudžbe provjerite dostupnost i isporučenu opremu.
| Model | Motor i detekcija | Odgovarajuće aktualno upravljanje |
|---|---|---|
| HYPPO HY7124 | 24 V DC; magnetski enkoder. | MC824HR30 / MCA1R30 |
Sljedeće upute za spajanje i prvo pokretanje odnose se na MC824HR30 / MCA1R30. Kod postojeće automatizacije uvijek koristite priručnik za stvarno ugrađenu upravljačku ploču. Napon motora i mrežni dovod centrale dva su različita strujna kruga.
Za stariju MC824H/MC824HR10 koristite njezin vlastiti priručnik. Sadašnja MC824HR30 ima vlastite postupke i zahtjeve za rezervno napajanje. MC824L nije zamjena za motor HY7124 s enkoderom.
Montaža teleskopskog pogona
Montažu, električno spajanje i sigurnosna ispitivanja mora obaviti kvalificirani tehničar. Prije početka rada odspojite mrežno napajanje i eventualno rezervno napajanje te osigurajte dijelove ograde od nekontroliranog pomicanja.
- Provjerite čvrstoću oba dijela i šarki. Cijeli sklopni par mora se ručno i glatko kretati cijelom putanjom, bez zapinjanja i prevelikog zazora.
- Za odabranu konstrukciju i učenje centrale pripremite čvrste mehaničke graničnike zatvaranja i otvaranja.
- Procijenite mjesta uklještenja kod krajnje i srednje šarke, između sklopivih dijelova i kod teleskopske ruke. Položaj zaštitnih elemenata mora se odrediti na temelju cijelog kretanja ograde.
- Motor, ruka, kabeli ni mehanizam za deblokiranje ne smiju udarati u okvir, zid ili drugi dio. Pričvrstite ih na nosivi dio konstrukcije.

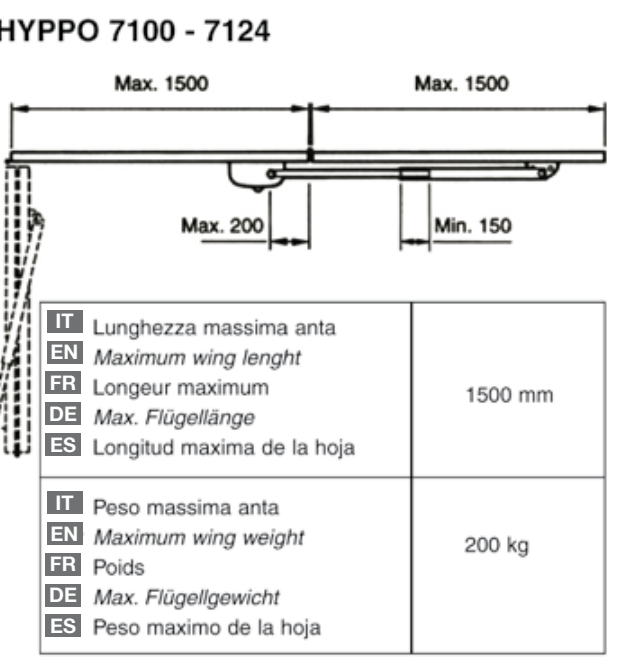

Dimenzije sklopnih dijelova i pričvršćenja
| Oba označena dijela | Svaki najviše 1 500 mm; ova dimenzija nije dopuštena duljina jednog cijelog fiksnog krila. |
|---|---|
| Dimenzija kod srednje šarke na strani motora | Maks. 200 mm, na položaju prikazanom na slici. |
| Dimenzija kod pričvršćenja teleskopske ruke | Min. 150 mm, na položaju prikazanom na slici. |
Vrijednosti 200 i 150 mm odnose se na konkretna mjesta na crtežu. Ne označavaju presjek stupića ni univerzalni razmak motora od ruba. Pri montaži se pridržavajte prikazane geometrije teleskopske ruke i sklopnih dijelova.

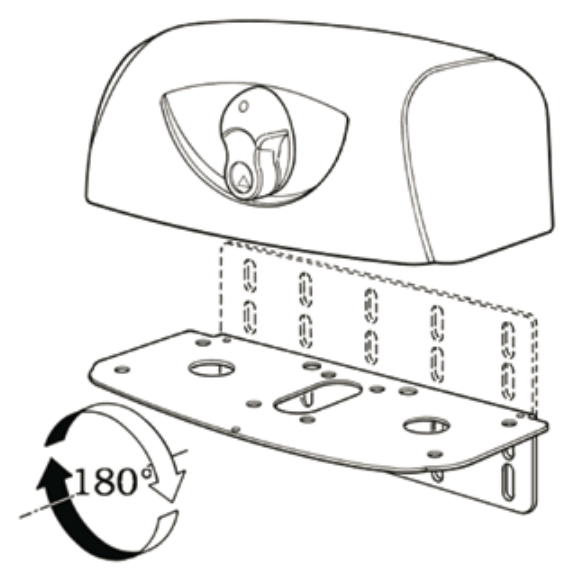

Nosiva ploča i teleskopska ruka
- Odredite lijevu ili desnu montažu gledano iznutra. Prije pričvršćivanja procijenite cijelo kretanje oba dijela.

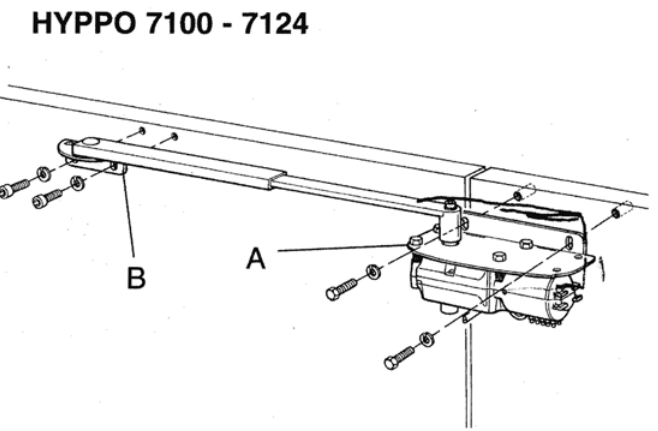

- Nosivu ploču motora A i prednji nosač B postavite prema nacrtu sklopne ograde. A/B ovdje označavaju dijelove za pričvršćivanje, a ne kote iz tablice zglobne ruke.
- Motor pričvrstite vijcima na nosivu ploču. Kako bi se prilagodila strana, položaj ploče može se okrenuti za 180° prema montažnom crtežu.

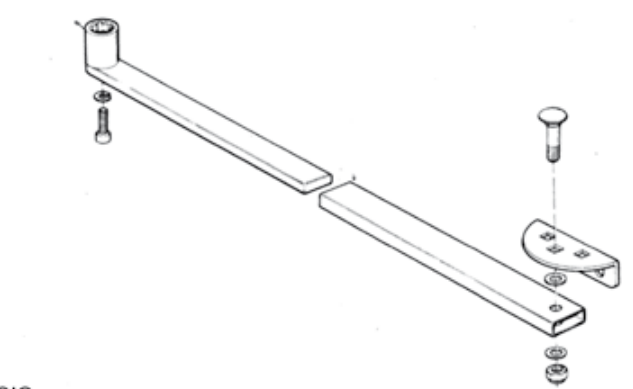

- Sastavite teleskopsku ruku s podloškama i pričvrsnim elementima prema nacrtu. Prije sastavljanja podmažite vijke prema uputama.
- Dok je motor deblokiran, ručno provjerite cijeli hod. Manja odstupanja poravnanja podesite u uzdužnim otvorima, a zatim do kraja zategnite pričvrsne elemente.

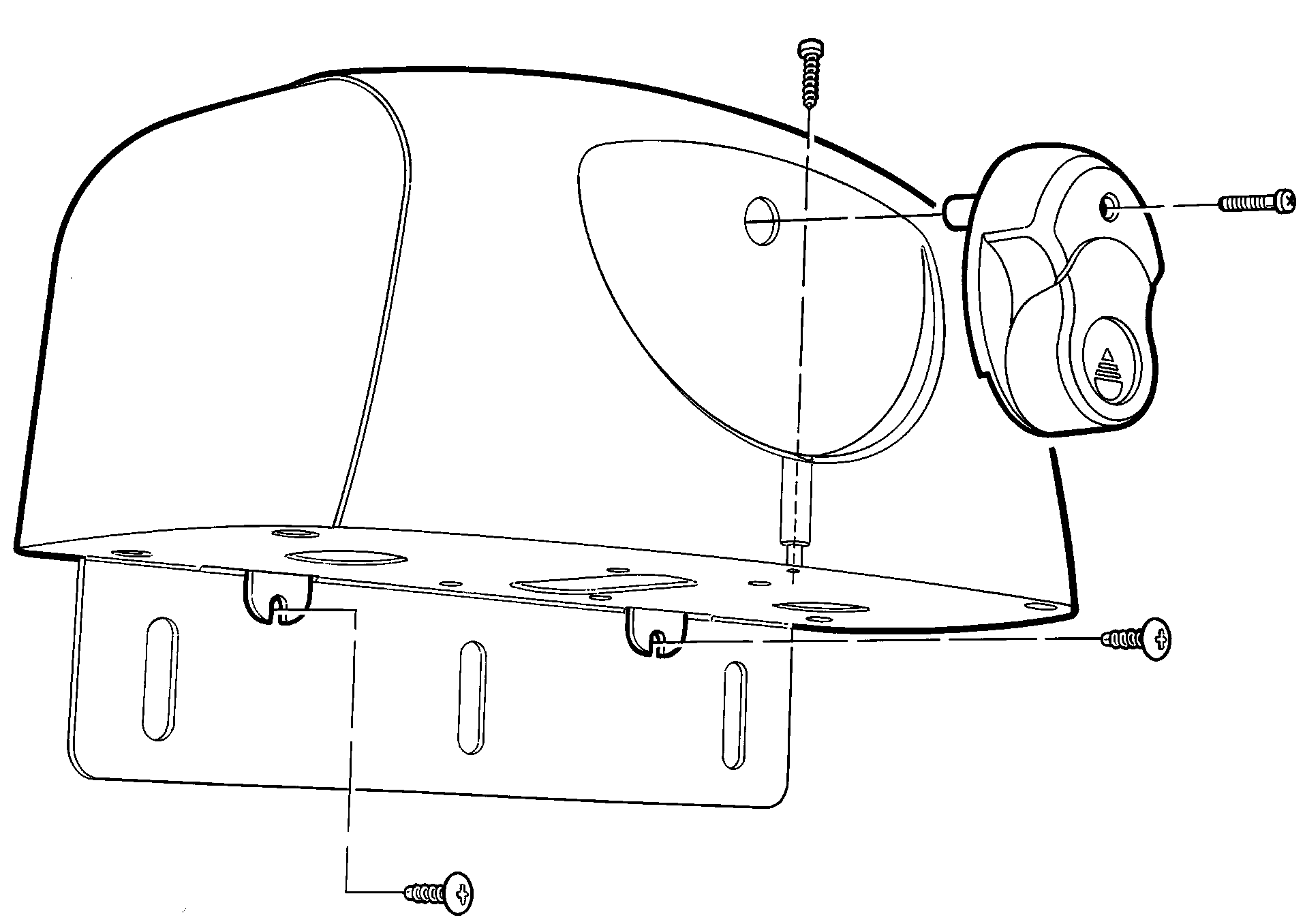

Poklopac i kabeli
Kabel koji vodi do motora na pomičnom dijelu mora ostati zaštićen i kada su vrata potpuno sklopljena. Ostavite potrebnu rezervu kabela i osigurajte rasterećenje od naprezanja; kabel ne smije zapinjati za šarku ni ruku. Nakon dovršetka podešavanja pričvrstite poklopac i ručku te provjerite kabelske uvodnice.

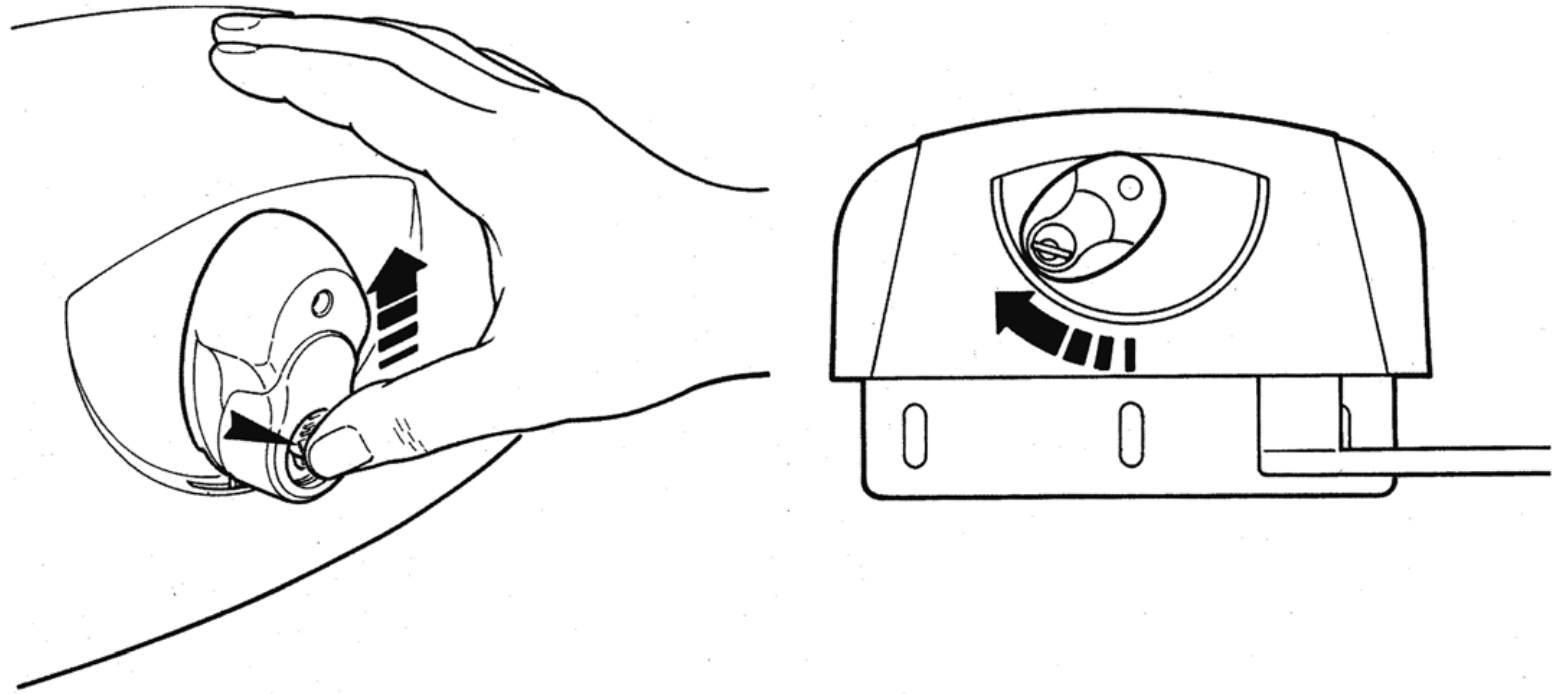

Ručno deblokiranje
- Zaustavite automatiku, isključite napajanje i osigurajte sklopive dijelove od neželjenog pomicanja.
- Pomaknite poklopac brave prema gore, umetnite ključ i okrenite ga u smjeru kazaljke na satu.
- Okrenite ručku prema slici, a zatim pomičite vrata ručno. Držite ruke podalje od šarki i prostora između dijelova koji se sklapaju.
- Prije automatskog rada vratite ručku u okomiti zaključani položaj, provjerite je li prijenos blokiran, izvadite ključ i zatvorite poklopac brave.

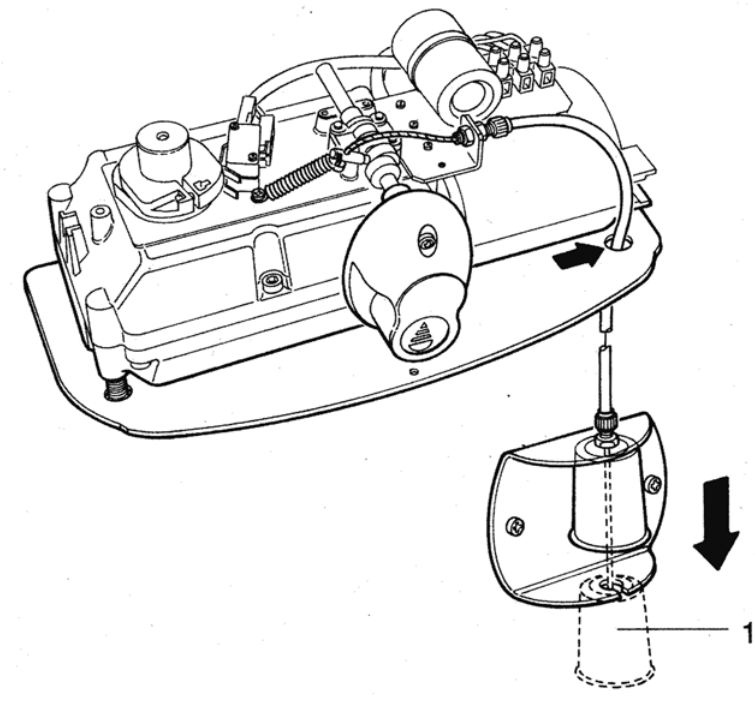

Ako nema drugog ulaza, već tijekom montaže pripremite mogućnost vanjskog deblokiranja. NICE KIO s užetom KA1 odaberite prema konkretnoj montaži; rad cijelog sklopa treba ispitati prije predaje.
Dodatna oprema za odabranu upravljačku jedinicu
Motor sam po sebi ne zamjenjuje upravljačku jedinicu ni sigurnosne elemente. Pri postavljanju fotoćelija i sigurnosnih rubova treba uzeti u obzir i sklapanje dijelova te prostor između njih.
| Element | Odabir | Na što treba obratiti pozornost |
|---|---|---|
| Upravljačka jedinica | MC824HR30 | Zasebno upravljanje jednim ili dvama motorima; odaberite prema naponu i načinu očitavanja položaja. |
| Fotoćelije | EPMB | BlueBUS bez polariteta; relejni EPM upotrebljavajte samo prema podržanom načinu spajanja upravljačke jedinice. |
| Signalna lampica | ELDC | 12 V DC FLASH za MC824HR30. |
| Rezervno napajanje | PSS324; CABLA11 | Za MC824HR30 upotrebljava se aktualni PSS324; stariji PS324 s CABLA11 i postavkom Standby OFF. |
| Prijamnik i daljinski upravljači | OXIBD, MYGO4 | Utični prijamnik SM; daljinski upravljač mora odgovarati kodiranju prijamnika. |
| Ključni prekidač | EKS | Beznaponski kontakt C–NO na ulazu za naredbu; bez vanjskog napona. |
| Električna brava | PLA10, PLA11 | Uz odgovarajuću izvedbu blokade; izlaz ELS 12 V AC, maks. 15 VA. |
| Vanjsko deblokiranje | KIO + KA1 | Pristup ručnom deblokiranju u slučaju nestanka struje. |
Kabeli i električni priključak
Mrežni kabel, vodiče motora i niskonaponske signale položite i zaštitite u skladu s naponom i uvjetima okoline. Napajanje upravljačke jedinice obuhvaća L, N i PE; zaštitite ga odgovarajućim osiguračem i uređajem za potpuno odvajanje od napajanja. Kabele osigurajte kabelskim uvodnicama i rasterećenjem od naprezanja.
| Krug | Kabel | Primjena |
|---|---|---|
| Napajanje upravljačke jedinice | 3 × 1,5 mm² | Do 30 m; L, N i PE. Za dulji dovod upotrijebite 3 × 2,5 mm² i izvedite zaštitno uzemljenje automatike prema uputama upravljačke jedinice. |
| Motor | 3 × 1,5 mm² | Do 10 m; dva vodiča za napajanje motora i zaštitni vodič PE. |
| Enkoder | 2 × 1 mm² | Do 10 m, bez polariteta; namijenjeno pripadajućem motoru. |
| BlueBUS | 2 × 0,5 mm² | Do 20 m; za duljine od 20 m do 40 m upotrijebite 2 × 1 mm². |
| Signalna lampica | 2 × 0,5 mm² | Do 20 m, niskonaponski FLASH. |
| Električna brava | 2 × 1 mm² | Do 10 m; izlaz 12 V AC / maks. 15 VA. |
| Ključni prekidač | 4 × 0,5 mm² | Do 50 m; po potrebi dva kabela 2 × 0,5 mm². |
| Antena | RG58 | Do 20 m; preporučuje se manje od 5 m. |
Monter mora provjeriti presjek i trasu prema duljini vodova i uputama za ugrađenu upravljačku jedinicu.
Spajanje motora i upravljačke jedinice
HY7124 spaja se na izlaz za motor od 24 V DC jedinice MC824H, a ne na mrežni napon od 230 V. Postupak u nastavku odnosi se na MC824HR30 s pločom MCA1R30. Srednja stezaljka tropolnog izlaza M1 ili M2 zaštitno je uzemljenje PE; dvije krajnje stezaljke služe za motor. PE nemojte zamijeniti s motornim vodičem ni s pomoćnim minusom od 24 V. Dva vodiča enkodera nemaju polaritet; spajaju se na odgovarajući ENC. MC824L koristi druge motore.
| Jedna sklopiva polovica | Motor na M2, enkoder na ENC2; M1 i ENC1 ostaju slobodni. |
|---|---|
| Dvije sklopive polovice | M2 prvi otvara, M1 prvi zatvara. Enkoder M1 spaja se na ENC1, a enkoder M2 na ENC2. |
| Odabir motora | Prije učenja položaja postavite DIP 1 = ON; DIP 2–12 = OFF za HY7124. Nemojte koristiti drugu kombinaciju. |
Za HY7124 koristite njegovu postavku modela; programator može ovu skupinu prikazati kao MB4024. Važan je ispravan položaj prekidača za HY7124.

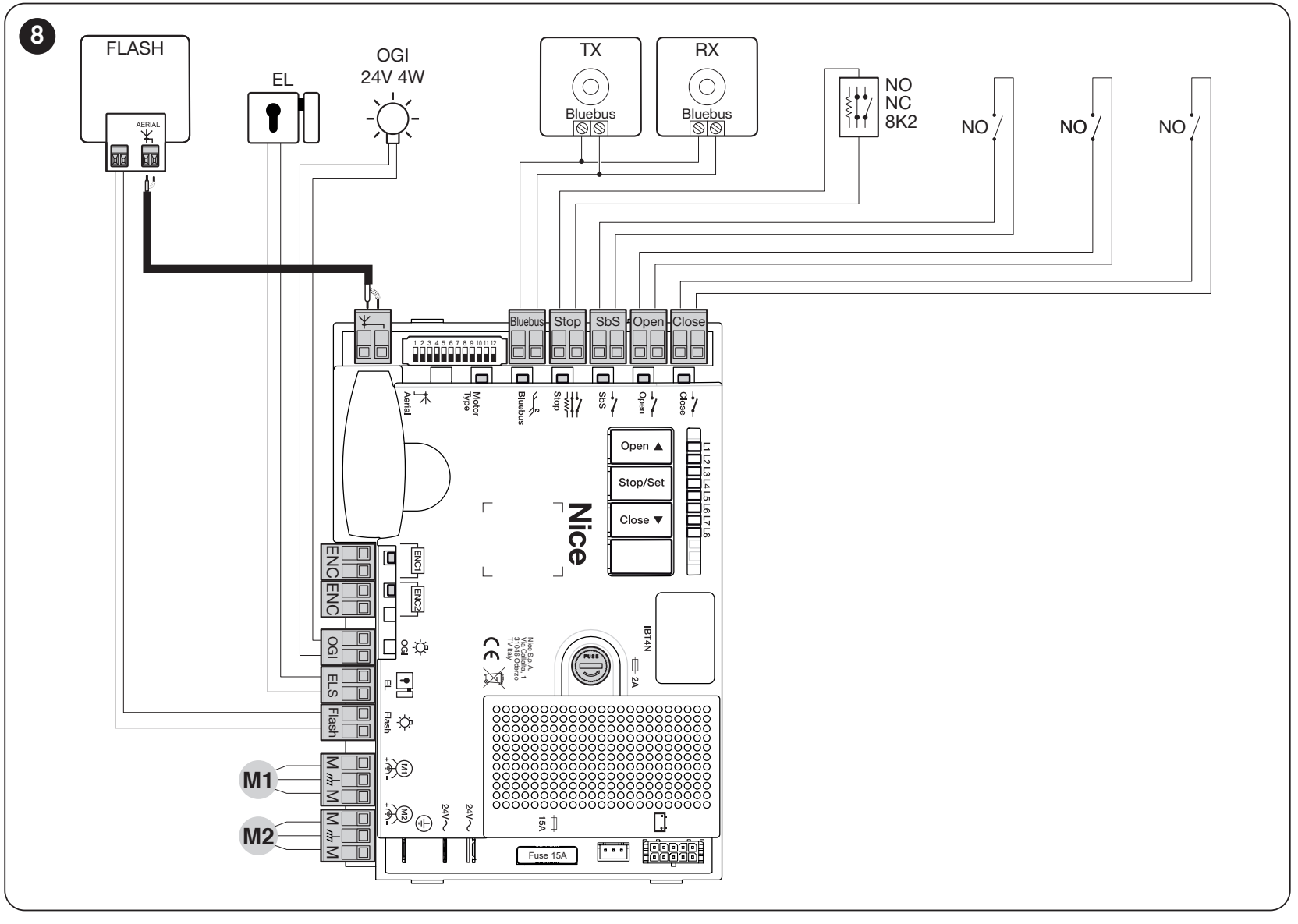

Stezaljke za dodatnu opremu i polaritet

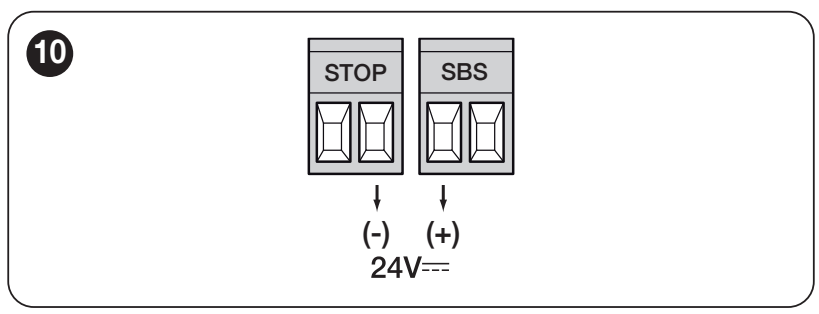

| Pomoćno napajanje | Lijeva stezaljka para SbS = +; desna stezaljka para STOP = −, prema detalju u nastavku. 24 V DC −30 % / +50 %, ukupno maks. 200 mA. Napon je prisutan i u stanju pripravnosti. Prikazane su namjenske stezaljke napajanja, a ne proizvoljni signalni kontakti. |
|---|---|
| BlueBUS | Dva paralelna vodiča prenose napajanje i podatke; bez polariteta +/−. |
| ENC1 / ENC2 | Enkoderi odgovarajućih motora; bez polariteta. |
| FLASH | Signalna svjetiljka 12 V DC, maks. 21 W; na primjer ELDC. Prije spajanja provjerite oznake +/− na konkretnom izlazu i signalnoj svjetiljci. |
| ELS | Električna brava 12 V AC, maks. 15 VA; AC nema polaritet +/−. |
| OGI | Signalizacija otvorenih vrata: 24 V DC (−30 % / +50 %), maks. 4 W. Način rada ovisi o postavci; pridržavajte se oznake ugrađenog izlaza. |
| SbS / Open / Close | Beznaponski NO kontakti spajaju se na odgovarajuće parove: korak-po-korak, samo otvaranje ili samo zatvaranje. Kontakti nemaju polaritet i na njih se ne smije priključiti vanjski napon. |
| STOP | Programirani sigurnosni ulaz NO, NC ili 8,2 kΩ. Beznaponski kontakti nemaju polaritet; ožičenje mora odgovarati zaštitnim uređajima. |
Za drugu ploču ili raspored stezaljki pogledajte priručnik ugrađene jedinice. Detaljno ožičenje MC824HR30.
Rezervno napajanje pri nestanku mreže
MC824HR30 podržava PSS324. Prije spajanja isključite mrežno i baterijsko napajanje te upotrijebite predviđeni konektor. Ako zadržavate stariji PS324, potreban vam je kabel CABLA11 i Standby mora biti OFF. Broj ciklusa ovisi o napunjenosti i opterećenju vrata. Rezervno napajanje ne zamjenjuje ispravno ručno deblokiranje. Cijeli postupak spajanja rezervnog napajanja.
Fotoćelije i sigurnosni ulazi
Postavite fotoćelije prema smjeru kretanja sklopivih polovica i opasnostima koje predstavljaju vrata. Ispravno poravnajte TX/RX. Zaštita prolaza ne zamjenjuje zaštitu mjesta uklještenja kod šarke i kraka.
MC824H za fotoćelije koristi BlueBUS. EPMB, EPLB, EPSB, EPMORB i F210B spojite paralelno s dva vodiča, bez polariteta. TX/RX jednog para moraju imati istu adresu, a svaki par različitu od ostalih. Nakon promjene uređaja ponovite učenje.
PHOTO/PHOTO II štite pri zatvaranju; PHOTO 1/PHOTO 1 II aktiviraju se pri otvaranju i zatvaranju. PHOTO 2/PHOTO 2 II štite pri otvaranju. PHOTO 3 nije dopušten. Točni kratkospojnici i reakcije navedeni su u tablici adresiranja.
Ispitajte svaki par pri otvaranju i zatvaranju, STOP te eventualni sigurnosni rub. Nemojte zaobilaziti sigurnosni element premošćivanjem kako bi se vrata pokrenula.
Prvo pokretanje i učenje
Monter izvodi korake nakon mehaničke i električne provjere. Osigurajte motor u automatskom načinu rada, provjerite graničnike, slobodan prolaz i M1/M2. Budite spremni zaustaviti vrata pri prvom pokretu.
Na MCA1R30 za HY7124 postavite DIP 1 na ON, ostale na OFF i spojite enkoder.
Nakon uključivanja napajanja BlueBUS mora treperiti otprilike jednom u sekundi, LED-ice spojenih BlueBUS fotoćelija TX/RX moraju treperiti, a signalna svjetiljka FLASH mora biti ugašena. Ako neka provjera ne prođe, isključite napajanje i eventualno rezervno napajanje te provjerite ožičenje prije nastavka.

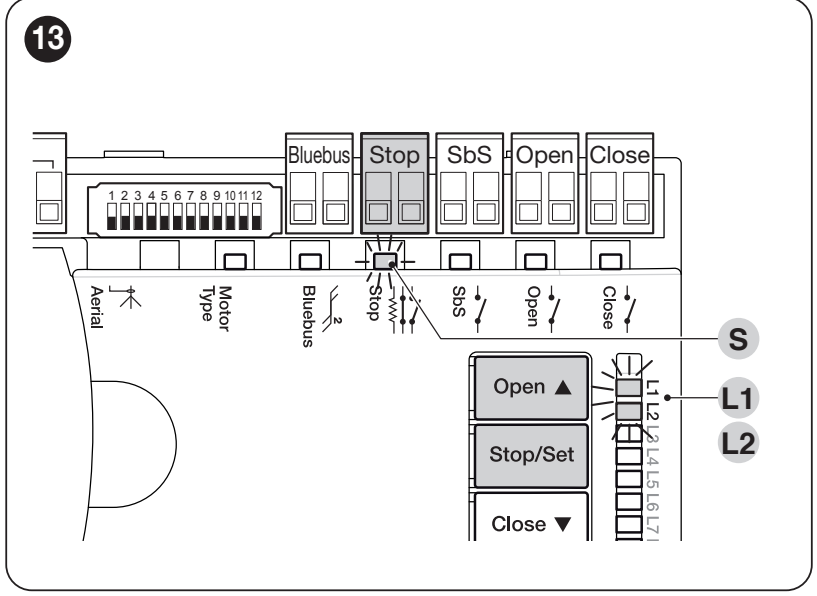

1. Prepoznavanje uređaja
- Istodobno držite pritisnute Open ▲ + Stop/Set.
- Otpustite obje tipke kada L1/L2 počnu brzo treperiti, nakon otprilike 3 sekunde.
- Pričekajte da postupak završi. Uspjeh: STOP svijetli, L1/L2 su ugašeni. L3/L4 mogu treptati kao zahtjev za učenje položaja.
Ponovite nakon dodavanja ili uklanjanja uređaja BlueBUS/STOP. Učenje provedite i bez priključene dodatne opreme.
2. Automatsko učenje položaja
- Držite istodobno Stop/Set + Close ▼.
- Otpustite tipke kada L3/L4 počnu brzo treptati, nakon otprilike 5 sekundi.
- Pratite: Polagano zatvaranje motora M1 do graničnika, polagano zatvaranje motora M2 do graničnika, polagano otvaranje oba motora do graničnika i brzo zatvaranje oba motora. Kod jednog motora pomiče se samo M2.
- Uspjeh potvrđuje gašenje L3/L4.
Ako se neki motor tijekom prvih pokreta zatvaranja umjesto zatvaranja otvara, zaustavite učenje tipkom Open ▲ ili Close ▼. Odspojite napajanje i eventualno pričuvno napajanje pa ispravite smjer odgovarajućeg motora: zamijenite dva krajnja vodiča motora prema shemi MC824H; zaštitni vodič PE i vodiče enkodera ne mijenjajte. Kod dva motora i pogrešnog redoslijeda ispravite M1/M2, kao i njihove ENC1/ENC2. Pokrenite učenje ispočetka. Aktiviranje fotoćelije ili STOP-a prekida učenje i L1 treperi; uklonite uzrok i ponovite učenje.
3. Ispitivanje i predaja
Ispitajte potpuno otvaranje i zatvaranje, graničnike, usporavanje, usklađeno kretanje sklopivih krila i deblokiranje. Provjerite svaki sigurnosni element, zaustavljanje i promjenu smjera nakon nailaska na prepreku. Instalater mora izmjeriti sile i procijeniti cijeli sklop. Nemojte postavljati veliku silu kao zamjenu za popravak vrata koja zapinju. Korisnik mora dobiti upute i znati sigurno deblokirati pogon.
Ručno i kombinirano učenje: detaljan postupak upravljačke jedinice. Kombiniranom učenju prethodi automatsko učenje.
Postavke i daljinski upravljači
Automatsko zatvaranje, vrijeme pauze, sekvencijalno upravljanje, usporavanje i silu podesite prema vratima. Nakon promjene sile ili sigurnosnih funkcija ponovite ispitivanja. Potpuni rasponi, LED indikatori i tvorničke vrijednosti navedeni su u programskim tablicama upravljačke jedinice.
Prijamnik, daljinski upravljač i antena
Samostalni motor nema ugrađen radijski prijamnik. U upravljačku jedinicu ugrađuje se prijamnik SM. NICE OXIBD podržava i dvosmjerne ON3EBD; OXILR upotrebljavajte s ON3ELR. Kod starijeg modela OXI odaberite odašiljače prema pohranjenom kodiranju. Ista frekvencija sama po sebi ne jamči kompatibilnost.
Koaksijalni kabel priključite prema prijamniku: kod OXIBD-a izravno na prijamnik, a kod OXI-ja prema shemi upravljačke jedinice. Uparivanje i brisanje daljinskih upravljača. Brisanje radijske memorije nije resetiranje ploče ni učenje položaja.
Što provjeriti u slučaju kvara
| Simptom | Što provjeriti |
|---|---|
| Vrata se ne pomiču | Napajanje, zaključavanje deblokade i STOP. Kvar napajanja ili osigurača rješava tehničar dok je napajanje isključeno. |
| Motor radi, krilo miruje | Zaključavanje prijenosnika i pričvršćenje poluge; vratite deblokadu u zaključani položaj. |
| Vrata se zaustavljaju ili vraćaju | Najprije provjerite ručno pomicanje i prostor poluge, a zatim fotoćelije, STOP i graničnike. Nemojte povećavati silu prije utvrđivanja uzroka. |
| Učenje se ne dovršava | Redoslijed i smjer motora, graničnici i zaštitni elementi. Kod HY7124 provjerite i DIP 1 te enkodere. |
| Daljinski upravljač ne radi, tipka radi | Baterija, kodiranje, pohrana odašiljača u prijamniku i antena. |
| Kvar nakon promjene fotoćelija | Adrese i kabeli, a zatim ponovite prepoznavanje uređaja. |
Broj treptaja signalne svjetiljke i LED indikatora: dijagnostika i popravci. Zabilježite postavke prije resetiranja. Resetiranje ploče, brisanje prijamnika i novo učenje zasebni su postupci; upotrijebite upute za ugrađenu jedinicu.
Pregled i održavanje
Najmanje svakih šest mjeseci prepustite pregled cijele automatizacije; pri intenzivnoj uporabi ili u zahtjevnim uvjetima pregled obavljajte češće, prema planu održavanja. Tehničar će provjeriti krajnje i srednje šarke, pričvršćenje motora, teleskopsku polugu, graničnike, provođenje kabela, deblokadu i sve sigurnosne elemente. Rezultat će zabilježiti u evidenciju održavanja.
Tijekom pomicanja nemojte ulaziti između sklopivih dijelova ni u putanju poluge. Ne dopustite djeci da se igraju pokraj vrata, a daljinske upravljače držite izvan njihova dohvata. Korisnik smije samo sigurno ručno deblokirati pogon i redovito čistiti dostupne površine; popravci, električni zahvati i promjene sigurnosnih postavki u nadležnosti su tehničara. U slučaju kvara zaustavite vrata i osigurajte ih.
Tehnički podaci za NICE HYPPO HY7124
| Vrsta | Neireverzibilni elektromehanički motor s teleskopskom polugom za sklopiva vrata. |
|---|---|
| Napon motora | 24 V DC |
| Struja | 5 A |
| Ulazna snaga | 120 W |
| Okretni moment | 250 Nm |
| Brzina vrtnje | 2 o/min |
| Vrijeme otvaranja koje navodi proizvođač | 10 s |
| Radni ciklus | 80 % |
| Detekcija položaja | Magnetski enkoder |
| Kondenzator | Bez startnog kondenzatora za motor izmjenične struje. |
| Stupanj zaštite | IP43 |
| Radna temperatura | −20 do +70 °C |
| Masa motora | 13 kg |

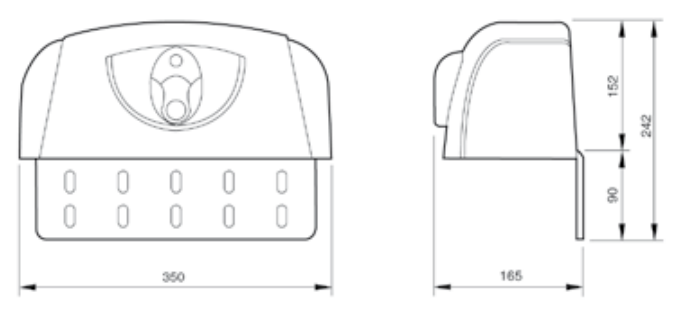

| Dimenzije | 350 × 165 × 242 mm; kućište s montažnom pločom prema nacrtu. |
| Ograničenja sklopivog dijela | Najviše 1 500 mm; masa prema grafikona. Maksimalne vrijednosti duljine i težine ne vrijede istodobno. |
Vrijeme otvaranja nije zajamčeno za bilo koju preklopnu ogradu. Ovisi o geometriji, postavkama upravljanja i opterećenju. Kod starijeg pogona mjerodavni su njegova proizvodna pločica i odgovarajuće upute.
