NICE Wingo WG2024 – samostalni pogon za krilne ograde s krilom do 2 m/400 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
153,59 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE Wingo WG2024 – samostalni pogon za krilne ograde s krilom do 2 m/400 kg
Pogon NICE Wingo WG2024 namijenjen je automatizaciji krilne ograde do duljine krila 2 m i mase do 400 kg. Pogon je nereverzibilan, izrađen je od dvodijelnog kućišta od tlačno lijevanog aluminija s poliesterskom površinskom zaštitom otpornom na atmosferske utjecaje. Svi unutarnji pokretni dijelovi izrađeni su od čelika, lakih legura i tehnopolimera. Vodeća matica izrađena je od bronce kako bi se osigurala dobra čvrstoća i tih rad. Pokretački kondenzator smješten je unutar pogona kako bi montaža bila što jednostavnija. Pogoni su dimenzijski kompatibilni s prethodnom serijom Moby i Pluto talijanskog proizvođača NICE; sve dimenzije za pričvršćivanje i promjeri osovinica isti su. Pogon koristi tehnologiju 24V, zbog čega je prikladniji za češću upotrebu nego 230V verzija, ali nije prikladan za vjetrovita područja, osobito uz neprozirne pune ispune ograde.
Upravljačka jedinica MCA2R30 u upravljačkoj centrali MC424LR30 omogućuje jednostavno programiranje, automatsko očitavanje krajnjih položaja, automatsku dijagnostiku kvarova, podešavanje trajanja pauze u načinu automatskog zatvaranja, prolaz za pješake, usporavanje prije krajnjih položaja, sustav za otkrivanje udara u prepreku, mogućnost rada u nuždi uz upotrebu rezervnog napajanja PS124, ulaz za sve vrste sigurnosnih rubova pogona i još mnogo toga.
Pogoni Wingo razuman su izbor s obzirom na omjer cijene i kvalitete za automatizaciju krilnih ograda u privatnim i lakšim industrijskim uvjetima. Cijela obitelj proizvoda Wingo pouzdana je i tiha. Detaljne tehničke značajke ». Preuzmite priručnik ».

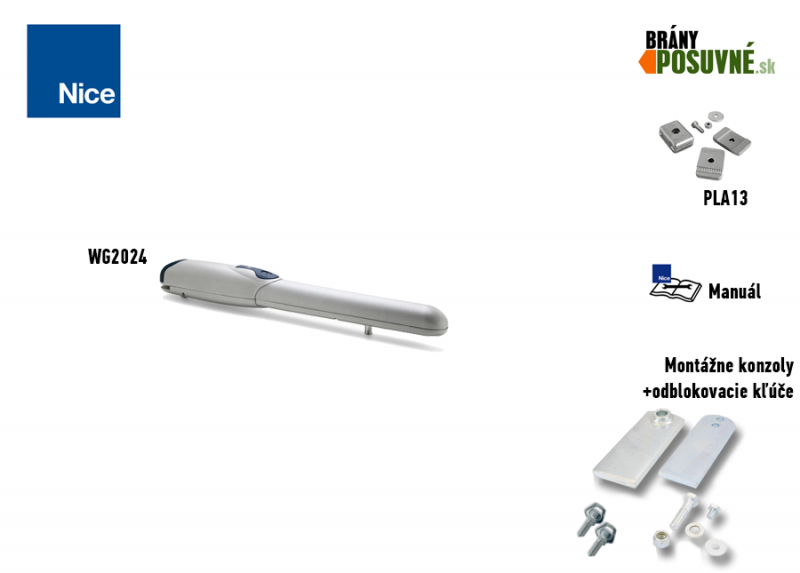

| Pogon sadrži: | Šifra | |||
|---|---|---|---|---|
 |
1 × | Pogon NICE Wingo WG2024 |
WG2024 |
|
|
Elektromehanički pogon NICE Wingo WG2024 za krilo ograde mase do 400 kg i duljine do 2m. |
||||
 |
1 × | Unutarnji mehanički graničnik otvaranja | PLA13 | |
|
Njegovom upotrebom nisu potrebni vanjski graničnici na tlu. Upute za podešavanje. |
||||
 |
2 × | Ključ za deblokiranje | CM-B | |
|
U slučaju nestanka struje služi za deblokiranje pogona kako bi se ograda mogla ručno pomicati guranjem ili povlačenjem. |
||||
 |
1 × | Prednji nosač za zavarivanje | PMDSMAR04.4610 | |
|
Zavaruje se na čvrsti dio krila; imajte na umu da se postavlja na drugačijoj visini nego stražnji nosač. Alternativni nosač za vijčano pričvršćivanje je PLA8. |
||||
 |
1 × | Osovinica prednjeg nosača | R8.5120 Podloška V8X10.5102 Osovinica |
|
|
Služi za pričvršćivanje prednjeg dijela pogona na prednji nosač. |
||||
 |
1 × | Stražnji nosač za zavarivanje | PMDSMP2.4610 | |
|
Zavaruje se na montažnu vijčanu ploču ili čelični stupić. Pažnja, postavlja se na drugu visinu od prednjeg nosača. Alternativni produženi nosač je PLA6. |
||||
 |
2 × | Zatik stražnjeg nosača | D10.5110 Matica R10.5120 Podloška V10X40.5101 Zatik |
|
|
Služi za pričvršćivanje stražnjeg dijela pogona na stražnji nosač. |
||||
 |
1 × | Upute za montažu NICE Wingo WG2024 | Preuzmi | |
|
Upute za uspješnu instalaciju s ilustrativnim shemama ožičenja, uputama za programiranje i uparivanje daljinskih upravljača. |
||||
Važna napomena: Ovaj pogon je samostalan, tj. neće raditi sam za sebe. Ovdje ga u e-trgovini nudimo zasebno kako biste mogli sastaviti automatizaciju točno prema svojim željama. Uz pogon morate kupiti barem upravljačku jedinicu (NICE Moonclever MC424LR10), a po potrebi i dodatnu opremu. Ako nemate jasnu predodžbu, najbolje je početi pregledom naših cjenovno povoljnijih unaprijed sastavljenih kompleta.
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Alternativni pogon | Jači pogon » | |||||
|---|---|---|---|---|---|---|---|
|
Nije. |
Pogon NICE Wingo na 230 V:
Ponuda cijene i isporuka po narudžbi. |
|
Cjenovno povoljniji kompleti koji sadrže pogon NICE Wingo WG2024:
| Komplet za jednokrilnu vratnicu » | Komplet za dvokrilnu vratnicu » |
|---|---|
|
Pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik. |
2 x pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik. |
| Komplet za jednokrilnu vratnicu s fotoćelijama » | Komplet za dvokrilnu vratnicu s fotoćelijama » |
|
Pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključna sklopka. |
2 x pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključna sklopka. |
| Komplet za jednokrilnu vratnicu s priborom » | Komplet za dvokrilnu vratnicu s priborom » |
|
Pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključna sklopka. |
2 x pogon Wingo za vratnice do 400 kg/2 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključna sklopka. |
Pribor kompatibilan s pogonom NICE Wingo WG2024
Preporučujemo da uz pogon dodatno kupite kompatibilni dodatni pribor:
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka centrala | Upravljačka elektronika pogona. | |
| Signalna svjetiljka | Signalizira kretanje vrata treptanjem – prikladno za izlaze sa slabom preglednošću. Sadrži i antenu – veći domet daljinskog upravljača. |
Ili sve signalne svjetiljke s napajanjem od 12V-24V drugih proizvođača. |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u ljude. | |
| Odašiljač | Za daljinsko upravljanje vratima. | |
| Prijamnik |
Za daljinsko upravljanje vratima. U upravljačkoj jedinici MCA2R30 prijamnik je već ugrađen. Ovi dodatni prijamnici služe kao dopuna. |
|
| Antena |
Za bolji domet daljinskog upravljača. |
|
| Tipkovnica |
Ako zaboravite daljinski upravljač ili ako vam dolazi mnogo vozila ili osoba, a ne želite svakome dati daljinski upravljač niti svaki put sami otvarati vrata. |
|
| Kontaktna brava |
Za upravljanje vratima ključem putem prekidača koji je kabelom povezan s pogonom, a može se postaviti na bilo koje mjesto. |
|
| Čitači kartica |
Upravljanje pogonom prislanjanjem kartice ili privjeska na čitač kartica. |
|
| Elektrobrave |
Sigurnosne elektrobrave sinkronizirane su s pogonom preko upravljačke jedinice. Nakon zadavanja naredbe pogonu najprije se otključava elektrobrava, a tek potom vrata počinju s otvaranjem; nakon zatvaranja vrata elektrobrava se ponovno zaključava. Potrebne su za krila dulja od 3,5 m. |
|
| Rezervni izvor napajanja |
Rezervni izvor energije. |
Upute za pogon NICE Wingo WG2024
Upute za pogon NICE Wingo WG2024 preuzmite ovdje:
Upute za pogon NICE Wingo WG2024
Odabir pogona – je li pogon NICE Wingo WG2024 prikladan za moja vrata?
|
|
Ograničenja pogona NICE Wingo WG2024Svaka vrata imaju određenu duljinu krila (a time i polugu) te težinu (a time i silu opterećenja poluge), a svaki pogon ima svoja ograničenja. Pogon NICE Wingo WG2024 prikladan je za duljine krila i težine vrata prikazane na slici lijevo. To znači da je pogon prikladan za vrata mase od 400kg/1m do 200kg/2m. Primjer: vrijednost B, s masom krila od 300 kg i duljinom krila od 1,5 m, izvan je dopuštenog raspona te stoga nije odgovarajuća. Odaberite snažniji pogon. Vrijednost A, s masom krila od 180 kg i duljinom krila od 1,7 m, odgovarajuća je. Možete ugraditi. |
Vijek trajanja pogona NICE Wingo WG2024

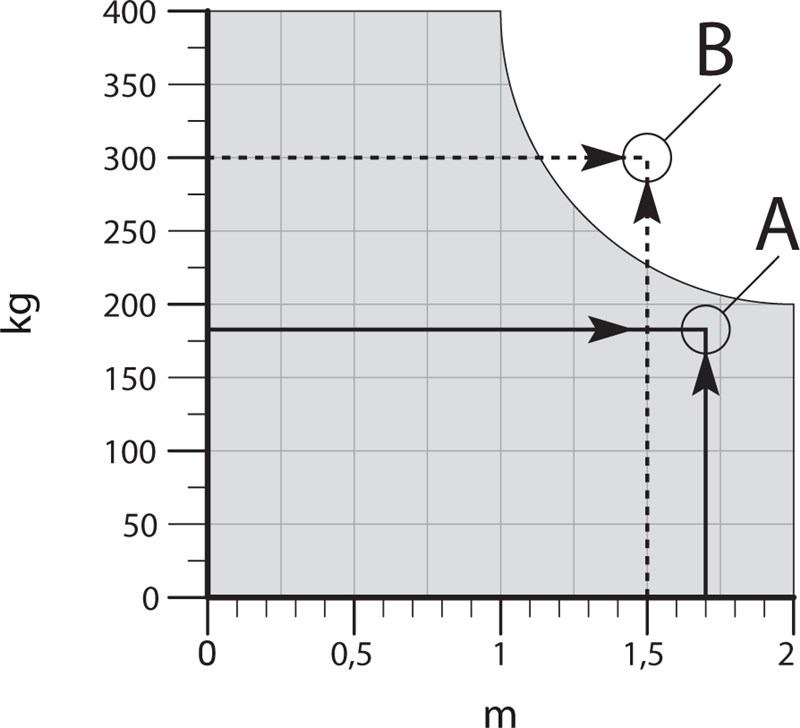

U sljedećoj tablici zbrojite indekse opterećenja zbog mase i duljine krila te dodajte indekse ostalih čimbenika, ako su prisutni. Zatim s grafikona očitajte vijek trajanja pogona izražen brojem ciklusa.
Primjer: Imam vrata širine prolaza 3 m (2 krila po 1,5 m) i masu konstrukcije s ispunom do 100 kg po krilu. Zbrojit ću indeks duljine krila, otprilike 20 + indeks mase vrata 10 + za svaki slučaj dodat ću indeks niže temperature 10 jer su zime kod nas oštrije, pa dobivam ukupni indeks 40. S grafikona očitavam da je vijek trajanja pogona približno 60.000 ciklusa. Pri 10 manevara dnevno to znači da je vijek trajanja približno 16 godina.
| Svojstva cijelog sustava automatizacije | Indeks | Grafikon vijeka trajanja |
|---|---|---|
|
Masa jednog krila |
Preporučeni maksimalni ukupni indeks iznosi do 60%. (tj. 50.000 ciklusa, što pri uobičajenom radu od 10 ciklusa dnevno iznosi 13 godina) |
|
| Do 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Duljina krila | ||
| 1-2 m | 20 | |
|
Ostali čimbenici (ako je vjerojatnost njihove pojave veća od 10%) |
||
| Temperatura okoline viša od 40 °C, niža od 0 °C ili vlažnost veća od 80% | 20 | |
| Puno ispunjeno krilo | 15 | |
| Vjetrovito područje | 15 | |
Ugradnja pogona NICE Wingo WG2024
Tipična (neobavezna) situacija spajanja pogona s dodatnom opremom izgleda ovako:
Popis dodatne opreme
|
Ožičenje pogona NICE Wingo WG2024
| 1. Otvorite poklopac pogona | 2. Provucite i spojite kabel za napajanje |
|---|---|
 |
 |
I. Montaža stražnjeg nosača
 |
 |
| Prikaz otvaranja prema unutra | Prikaz otvaranja prema van |

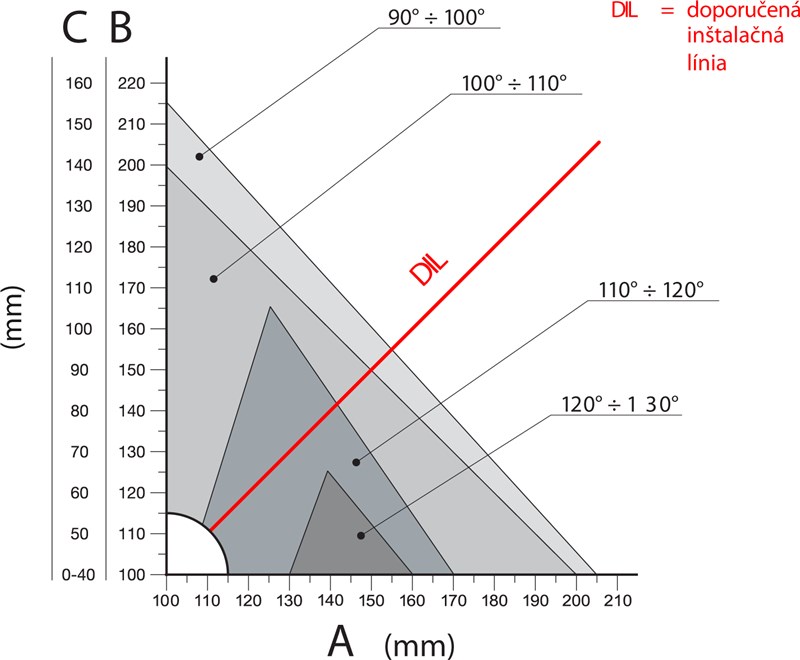

Odredite položaj stražnjeg nosača pomoću grafikona, s kojeg možete očitati dimenzije A i B i maksimalni kut otvaranja. Napomena: vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko i linearno.
 |
 |
| Grafikon izračuna | Primjer očitavanja vrijednosti s grafikona |
Ukupne dimenzije sidrenog nosača.
Postupak izračuna:
- Izmjerite udaljenost C s prikaza
- Na grafikonu povucite vodoravnu crtu koja presijeca izmjerenu vrijednost C
- Sjecištem te crte s DIL (Preporučena linija ugradnje) utvrdit ćete maksimalni kut otvaranja
- Ako je utvrđeni maksimalni kut otvaranja neodgovarajući, potrebno je prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
U isporučenom pakiranju nalazi se nosač duljine 150 mm. Ako vam je potreban duži nosač za posebne situacije ili ako želite da se vrata otvaraju prema van, preporučujemo da dodatno naručite produženi nosač NICE PLA6.
|
Prije pričvršćivanja stražnjeg nosača provjerite nalazi li se prednji nosač na čvrstom dijelu krila vrata, jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F=30mm. |
 |
Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Montaža prednjeg nosača
Prednji nosač mora biti postavljen na krilo na udaljenosti koja odgovara vrijednostima D i E, koje možete očitati iz tablice (vrijednost D je fiksna i iznosi 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
U isporučenom pakiranju nalazi se nosač za zavarivanje. Ako želite nosač za pričvršćivanje vijcima, preporučujemo da naručite alternativni nosač za pričvršćivanje vijcima NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina nosača (prikaži sliku)
- Pričvrstite nosač na krilo (ako nosač zavarujete, preporučujemo da ga zasad samo pričvrstite točkastim zavarima)
III. Montaža pogona vrata na stražnji nosač
 |
|
IV. Montaža pogona vrata na prednji nosač
 |
|
V. Podešavanje mehaničkog graničnika kretanja
Ako se upotrebljava unutarnji mehanički graničnik kretanja, na koji pogon naliježe pri otvaranju, vanjski podni graničnici nisu potrebni. Podešavanje se izvodi na sljedeći način:
 |
|
Fotogalerija pogona NICE Wingo
|
Primjer montaže |
Primjer montaže |
Primjer montaže |
|
Primjer montaže |
Primjer montaže |
Primjer montaže |
|
Primjer montaže
|
Deblokirani pogon |
Pogon bez poklopca |
|
Stražnji dio odozdo |
Prikaz pužnog vijka i unutarnjeg mehaničkog graničnika |
Prednji dio odozdo |
|
Stražnji dio s priključenim kabelom |
Ručno deblokiranje pogona NICE Wingo WG2024
U slučaju nestanka električne energije nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga pogon možete deblokirati pomoću ključa za deblokiranje i ručno pomicati vrata:
| 1. Pomaknite poklopac brave za deblokiranje | 2. Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu | 3. Izvucite polugu za deblokiranje i vrata možete pomicati ručno |
|---|---|---|
 |
 |
 |
Tehničke značajke pogona NICE Wingo WG2024
| Model | NICE Wingo WG2024 |
|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad kliznih vrata u privatnom okruženju. |
| Sila | 1500N |
| Nazivna sila | 500N |
| Brzina | 0,018 m/s |
| Nazivna brzina | 0,013 m/s |
| Ograničenje broja uzastopnih ciklusa | 40 ciklusa/sat |
| Duljina rotacijskog pomaka | 320 mm |
| Vijek trajanja | od 125.000 do 80.000 ciklusa, ovisno o težini i duljini krila te podešenosti pogona |
| Napajanje | 24Vdc |
| Ulazna snaga [Opterećenje] |
85W [3,5A] |
| Nazivna ulazna snaga [Nazivno opterećenje] |
50W [2A] |
| Razred izolacije | A |
| Radna temperatura | -20°C až +50°C |
| Stupanj zaštite | IP44 |
| Dimenzije | 98×770×95 (š×d×v) |
| Težina | 6kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
