NICE Wingo WG3524 - samostalni pogon za krilna vrata do duljine krila 3,5 m/500 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
190,60 € s PDV-om
| Težina |
|---|
| 7,20 kg |
Opis proizvoda NICE Wingo WG3524 - samostalni pogon za krilna vrata do duljine krila 3,5 m/500 kg
| Brza navigacija na ovoj stranici: | ||
|---|---|---|
| Pogon sadrži… | Alternativni pogoni… | Povoljniji kompleti… |
| Kompatibilna dodatna oprema… | Priručnik… | Odabir, ograničenja, vijek trajanja… |
| Montaža… | Fotogalerija… | Ručno deblokiranje… |
| Tehnička svojstva… | Pitajte što god želite… | Montaža stražnjeg nosača.... Dimenzije nosača... |
Pogon NICE Wingo WG3524 namijenjen je automatizaciji krilnih vrata do duljine krila 3,5 m i mase do 500 kg. Pogon je nepovratni, izrađen je od dvodijelnog kućišta od tlačno lijevanog aluminija s poliesterskom površinskom obradom otpornom na atmosferske utjecaje. Svi unutarnji pokretni dijelovi izrađeni su od čelika, lakih legura i tehnopolimera. Vodeća matica izrađena je od bronce kako bi se osigurala dobra čvrstoća i tih rad. Pokretački kondenzator nalazi se unutar pogona kako bi montaža bila što jednostavnija. Pogoni su dimenzijama kompatibilni unatrag s prethodnom serijom Moby i Pluto talijanskog proizvođača NICE; sve dimenzije za pričvršćivanje i promjeri osovinica jednaki su. Pogon koristi tehnologiju 24V, zbog koje je prikladniji za situacije s češćom uporabom nego 230V inačica, ali nije prikladan za vjetrovita područja, osobito za vrata s neprozirnim punim ispunama.
Upravljačka jedinica MCA2R30 u upravljačkoj centrali MC424LR30 omogućuje jednostavno programiranje, automatsko očitavanje krajnjih položaja, automatsku dijagnostiku kvarova, podešavanje trajanja pauze u načinu automatskog zatvaranja, prolaz za pješake, usporavanje prije krajnjih položaja, sustav za otkrivanje udara u prepreku, mogućnost rada u nuždi uz uporabu rezervnog napajanja PS124, uz uporabu spojnog kabela CABLA11, ulaz za sve vrste sigurnosnih rubnih letvica pogona i još mnogo toga.
Pogoni Wingo razuman su omjer cijene i kvalitete za automatizaciju krilnih vrata u privatnom i lakšem industrijskom okruženju. Cijela obitelj Wingo pouzdana je i tiha. Detaljna tehnička svojstva ». Preuzmite priručnik ».

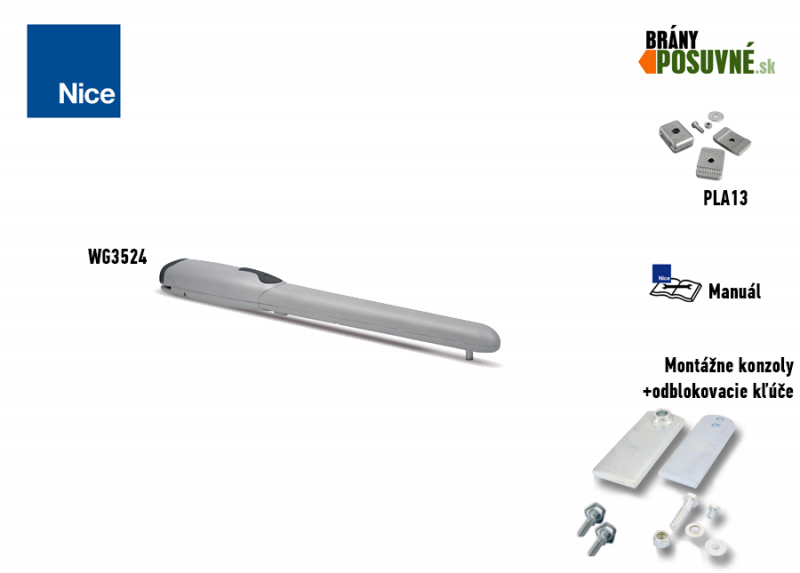

| Pogon sadrži: | Šifra | |||
|---|---|---|---|---|
 |
1 × | Pogon NICE Wingo WG3524 |
WG3524 |
|
|
Elektromehanički pogon NICE Wingo WG3524 za krilo vrata mase do 400 kg i duljine do 3,5m. |
||||
 |
1 × | Unutarnji mehanički graničnik otvaranja | PLA13 | |
|
Ako se koristi, nisu potrebni vanjski podni graničnici. Upute za podešavanje. |
||||
 |
2 × | Ključ za deblokiranje | CM-B | |
|
U slučaju nestanka struje služi za deblokiranje pogona kako bi se vrata mogla ručno pomicati guranjem ili povlačenjem. |
||||
 |
1 × | Prednji nosač za zavarivanje | PMDSMAR04.4610 | |
|
Zavaruje se na fiksni dio krila; imajte na umu da se postavlja na drugu visinu nego stražnji nosač. Alternativni nosač za pričvršćivanje vijcima je PLA8. |
||||
 |
1 × | Osovinica prednjeg nosača | R8.5120 Podloška V8X10.5102 Osovinica |
|
|
Služi za pričvršćivanje prednjeg dijela pogona na prednji nosač. |
||||
 |
1 × | Stražnji nosač za zavarivanje | PMDSMP2.4610 | |
|
Zavaruje se na montažnu ploču s navojem ili čelični stup. Pozor, postavlja se na drugu visinu od prednjeg nosača. Alternativni produženi nosač je PLA6. |
||||
 |

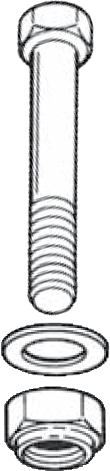

2 × | Osovinica stražnjeg nosača | D10.5110 Matica R10.5120 Podloška V10X40.5101 Osovinica |
|
|
Služi za pričvršćivanje stražnjeg dijela pogona na stražnji nosač. |
||||
 |
1 × | Priručnik za montažu NICE Wingo WG3524 | Preuzmi | |
|
Priručnik za uspješnu montažu s ilustriranim shemama ožičenja, uputama za programiranje i uparivanje daljinskih upravljača. |
||||
Važna napomena: Ovaj pogon je samostalan, tj. neće raditi sam za sebe. U našoj je internetskoj trgovini dostupan zasebno kako biste mogli sastaviti automatizaciju točno prema svojim željama. Uz pogon morate kupiti barem upravljačku jedinicu (NICE Moonclever MC424LR30 ili stariju MC424LR10), a po potrebi i dodatni pribor. Ako nemate jasnu predodžbu, najbolje je početi pregledom naših povoljnih unaprijed sastavljenih setova.
(Odgovara li mi ovaj pogon?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Alternativni pogon | Jači pogon » | |||||
|---|---|---|---|---|---|---|---|
|
|
Pogon NICE Wingo 230V:
Ponuda cijene i isporuka na upit. |
|
Povoljni setovi koji sadrže pogon NICE Wingo WG3524:
| Set za jednokrilna vrata » | Set za dvokrilna vrata » |
|---|---|
|
Pogon Wingo za vrata do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik. |
2 x pogon Wingo za vrata do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik. |
| Set za jednokrilna vrata s fotoćelijama » | Set za dvokrilna vrata s fotoćelijama » |
|
Pogon Wingo za vrata do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampica, ključna sklopka. |
2 x pogon Wingo za vrata do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampica, ključna sklopka. |
| Set za jednokrilna vrata s priborom » | Set za dvokrilna vrata s priborom » |
|
Pogon Wingo do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključni prekidač. |
2 x pogon Wingo do 500 kg/3,5 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna svjetiljka, ključni prekidač. |
Pribor kompatibilan s pogonom NICE Wingo WG3524
Preporučujemo da uz pogon kupite i sljedeći kompatibilni dodatni pribor:
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka centrala | Upravljačka elektronika pogona. | |
| Signalna svjetiljka | Treptanjem signalizira kretanje vrata – prikladna za izlaze sa slabom preglednošću. Ima i antenu – veći domet daljinskog upravljača. |
Ili sve signalne svjetiljke drugih proizvođača s napajanjem 12 V – 24 V. |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni osobu. | |
| Odašiljač | Za daljinsko upravljanje vratima. | |
| Prijamnik |
Za daljinsko upravljanje vratima. U upravljačkoj jedinici MCA2R30 prijamnik je već ugrađen. Ovi dodatni prijamnici služe kao nadopuna. |
|
| Antena |
Za bolji domet daljinskog upravljača. |
|
| Tipkovnica |
Ako zaboravite daljinski upravljač ili vam dolazi mnogo vozila ili osoba, a ne želite svakome davati upravljač niti otvarati vrata ručno. |
|
| Ključna sklopka |
Za upravljanje vratima ključem putem sklopke spojene kabelom na pogon na željenom mjestu. |
|
| Čitači kartica |
Upravljanje pogonom približavanjem kartice ili privjeska čitaču kartica. |
|
| Elektroprihvatnici |
Sigurnosni elektroprihvatnici sinkronizirani su s pogonom putem upravljačke jedinice. Kada se zada naredba pogonu, najprije se otključava elektroprihvatnik, a zatim se vrata počinju otvarati; nakon zatvaranja vrata elektroprihvatnik se ponovno zaključava. Potrebni su za krila dulja od 3,5 m. |
|
| Pričuvni izvor napajanja |
Pričuvni izvor energije. |
Upute za pogon NICE Wingo WG3524
Upute za pogon NICE Wingo WG3524 preuzmite ovdje:
Upute za pogon NICE Wingo WG3524
Odabir pogona – je li pogon NICE Wingo WG3524 prikladan za moja vrata?
|
|

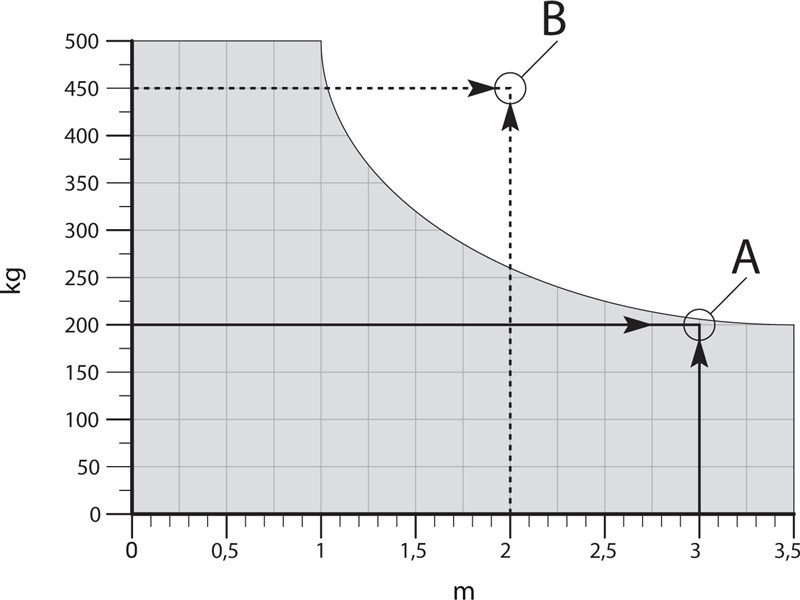

Ograničenja pogona NICE Wingo WG3524Svaka vrata imaju određenu duljinu krila (a time i polugu) te težinu (a time i silu gravitacije koja djeluje na polugu), a svaki pogon ima svoja ograničenja. Pogon NICE Wingo WG3524 prikladan je za vrata s duljinom krila i težinom prikazanima na slici lijevo. To znači da je pogon prikladan za vrata od 500kg/1m do 200kg/3,5m. Primjer: Vrijednost B, s težinom krila od 450kg i duljinom krila od 2m, izvan je dopuštenog raspona i stoga nije odgovarajuća. Odaberite snažniji pogon. Vrijednost A, s težinom krila od 200kg i duljinom krila od 3m, odgovarajuća je. Možete ugraditi. |
Vijek trajanja pogona NICE Wingo WG3524

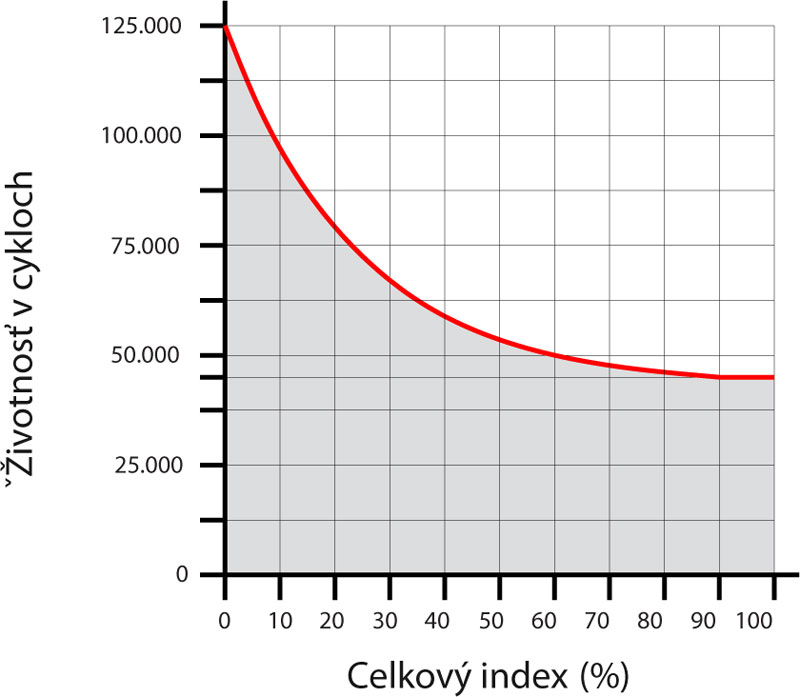

U sljedećoj tablici zbrojite stresne indekse težine i duljine krila te dodajte indekse ostalih čimbenika ako su prisutni. Zatim na grafikonu očitajte vijek trajanja pogona izražen brojem ciklusa.
Primjer: Imam vrata sa širinom prolaza od 6 m (2 krila po 1,5m) i težinom konstrukcije s ispunom do 200kg po krilu. Zbrojit ću indeks duljine krila, približno 20, indeks težine vrata 10 i, za svaki slučaj, indeks niže temperature 10 jer imamo oštrije zime, pa je ukupan indeks 40. S grafikona očitavam da je vijek trajanja pogona približno 60.000 ciklusa. Uz 10 manevara dnevno, to odgovara vijeku trajanja od približno 16 godina.
| Svojstva cijelog sustava automatizacije | Indeks | Grafikon vijeka trajanja |
|---|---|---|
|
Težina jednog krila |
Preporučeni maksimalni ukupni indeks iznosi do 60%. (tj. 50.000 ciklusa, što pri uobičajenom radu od 10 ciklusa/dan odgovara 13 godina) |
|
| Do 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Duljina krila | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Ostali čimbenici (ako je vjerojatnost njihova pojavljivanja veća od 10%) |
||
| Temperatura okoline iznad 40°C, ispod 0°C ili vlažnost iznad 80% | 20 | |
| Puno krilo | 15 | |
| Vjetrovito područje | 15 | |
Ugradnja pogona NICE Wingo WG3524

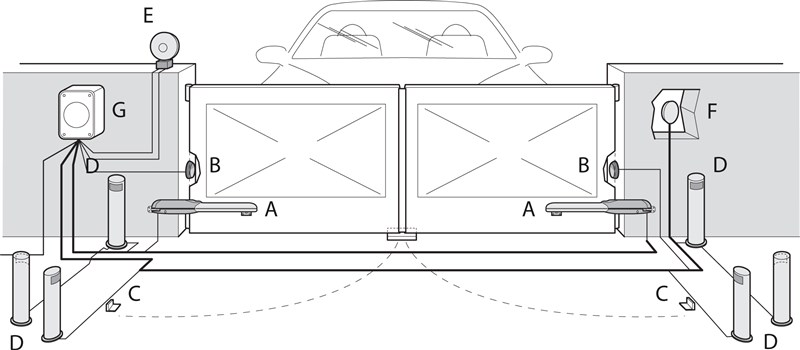

Tipična (neobavezna) situacija povezivanja pogona s dodatnom opremom izgleda ovako:
Popis dodatne opreme
|

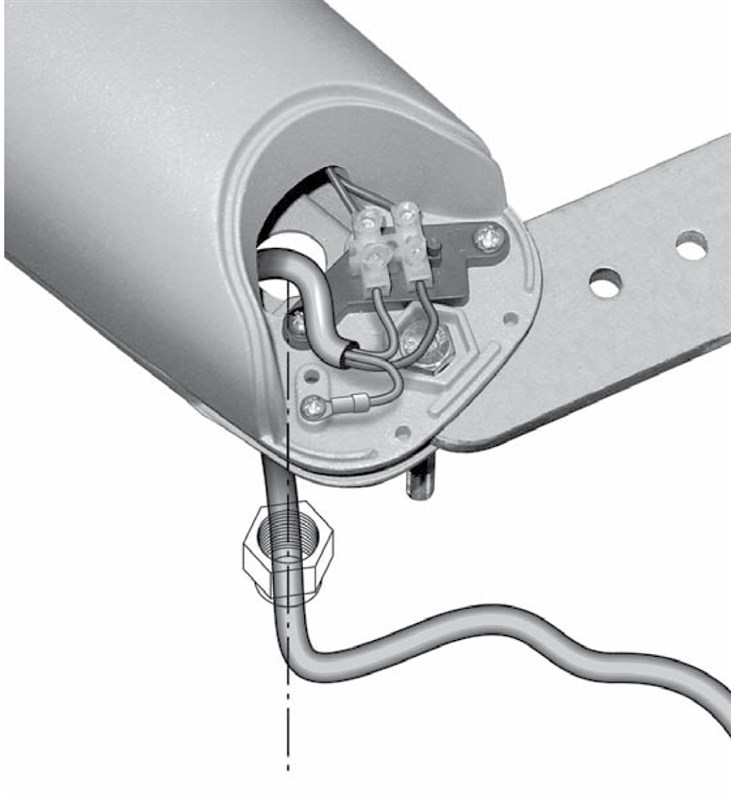

Ožičenje pogona NICE Wingo WG3524
| 1. Skinite poklopac pogona | 2. Provucite i spojite kabel za napajanje |
|---|---|
 |
 |
I. Montaža stražnjeg pričvrsnog nosača
 |
 |

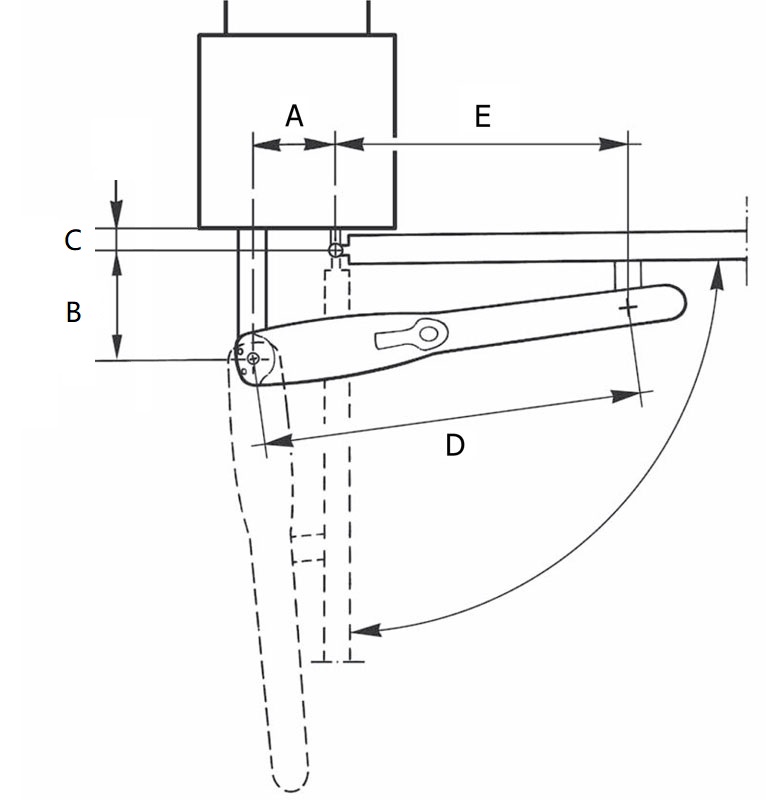

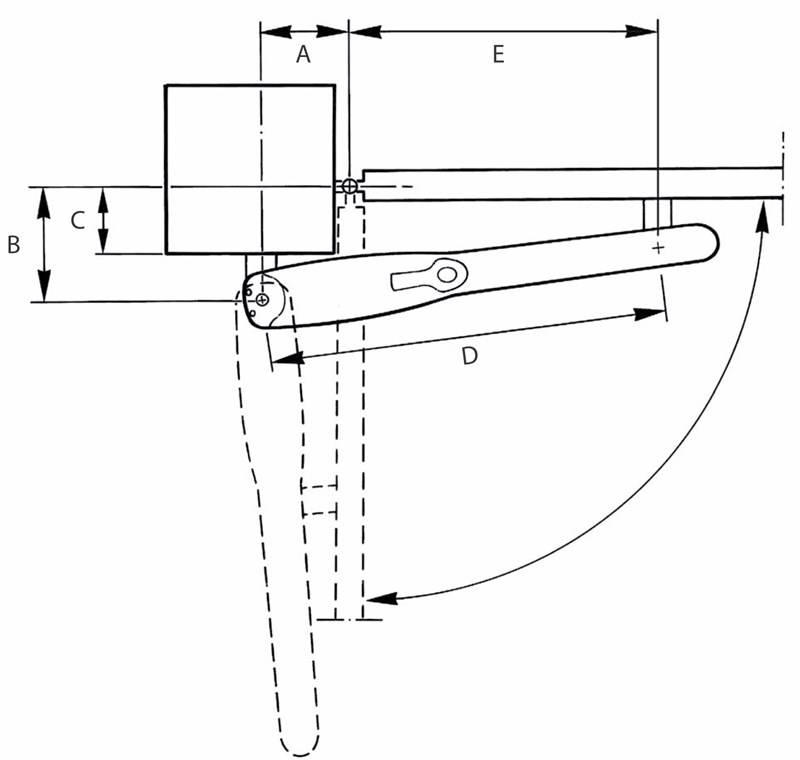

| Prikaz otvaranja prema unutra | Prikaz otvaranja prema van |
Izračunajte položaj stražnjeg nosača pomoću Grafa, iz kojeg ćete očitati dimenzije A i B i maksimalni kut otvaranja. Pozor, vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko i linearno.
 |
 |

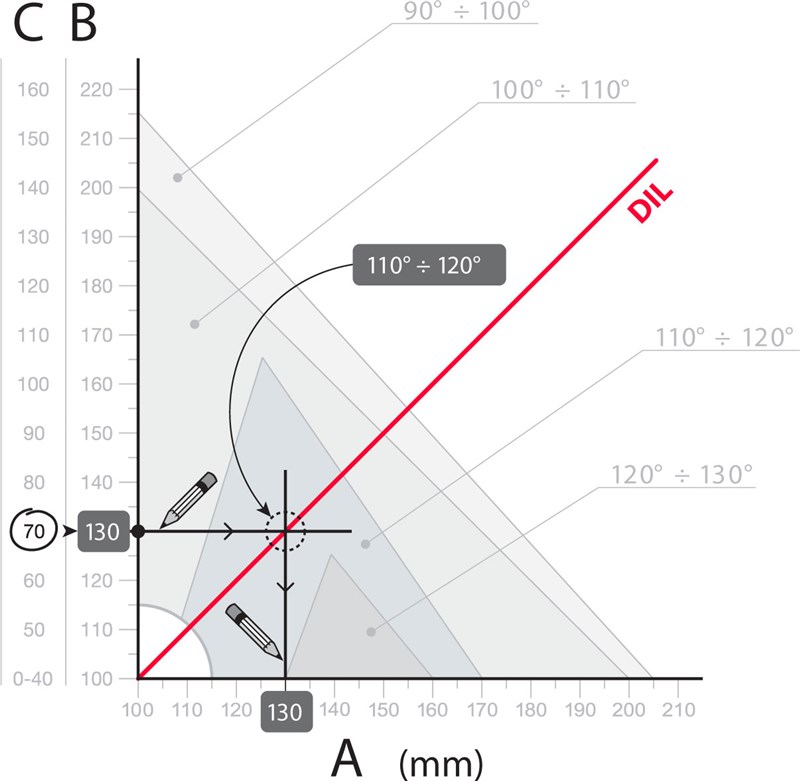

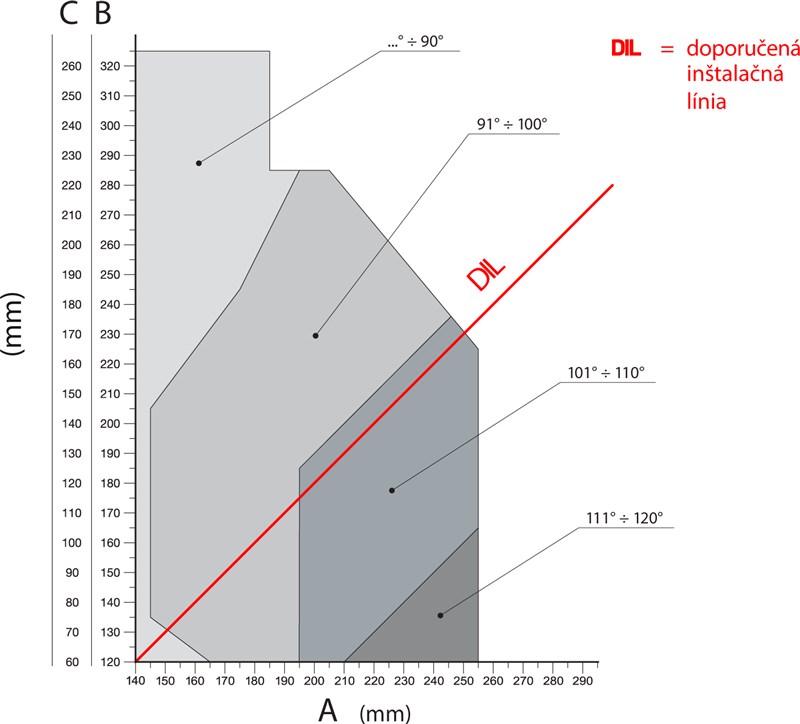

| Grafikon izračuna | Primjer očitavanja vrijednosti s grafikona |
Ukupne dimenzije pričvrsnog nosača.
Postupak izračuna:
- Izmjerite udaljenost C iz Prikaza
- Na Grafikonu povucite vodoravnu crtu koja prolazi kroz izmjerenu vrijednost C
- Na sjecištu te crte s DIL (Preporučena instalacijska linija) saznat ćete maksimalni kut otvaranja
- Ako je određeni maksimalni kut otvaranja neodgovarajući, potrebno je prilagoditi vrijednost A a po potrebi i vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
U pakiranju se isporučuje nosač duljine 150 mm, stoga, ako vam je za posebne situacije potreban dulji nosač ili ako vrata želite otvarati prema van, preporučujemo da dodatno naručite produženi nosač NICE PLA6.
|

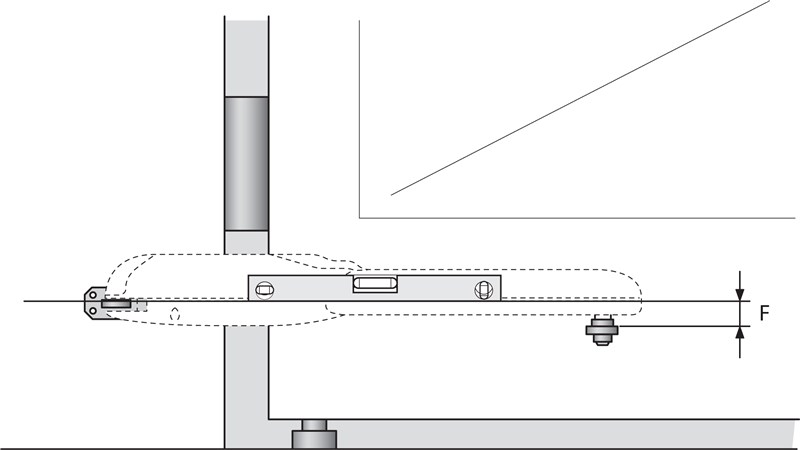

Prije pričvršćivanja stražnjeg nosača provjerite dolazi li prednji nosač na čvrsti dio krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F=30mm. |
 |
Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Montaža prednjeg pričvrsnog nosača
Prednji nosač mora se montirati na krilo na udaljenosti koja odgovara vrijednostima D i E, koje ćete očitati iz Tablice (vrijednost D je fiksna i iznosi 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
U isporučenom pakiranju nalazi se nosač za zavarivanje. Ako želite nosač za pričvršćivanje vijcima, preporučujemo naručiti alternativni konzolu za vijčano pričvršćivanje NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina konzola (prikaži sliku)
- Pričvrstite konzolu na krilo (ako konzolu zavarujete, preporučujemo da je zasad samo prihvatno zavarite)

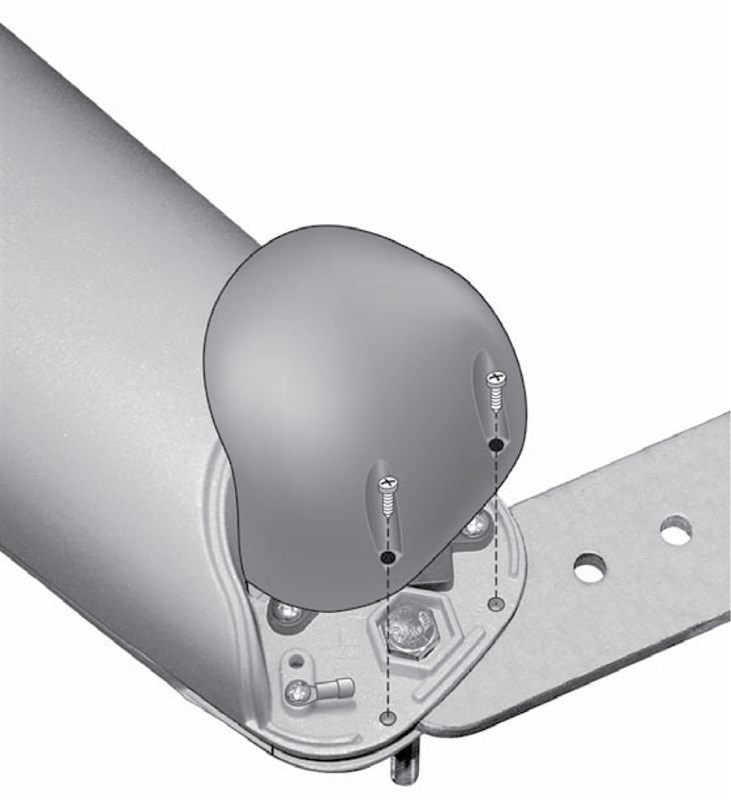

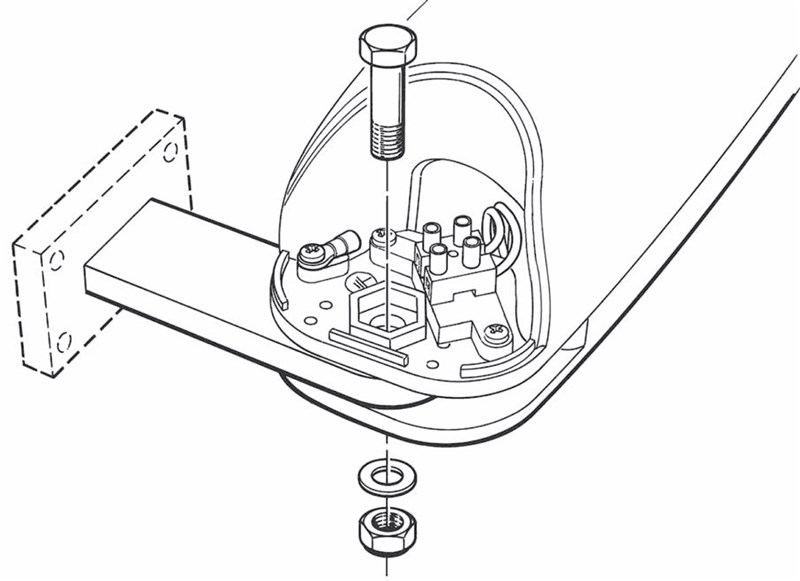

III. Montaža pogona vrata na stražnju konzolu
 |
|

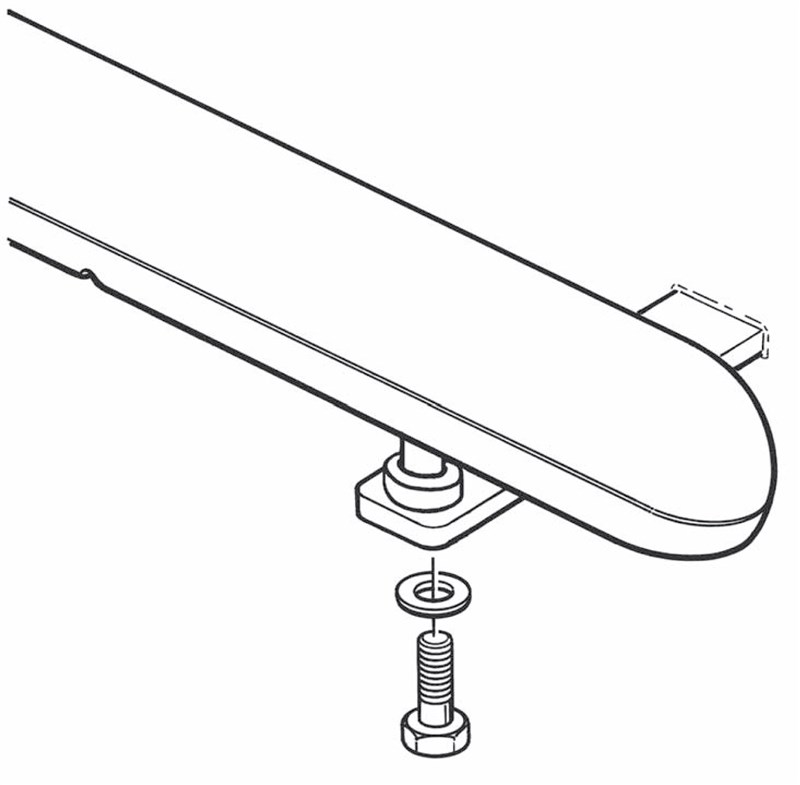

IV. Montaža pogona vrata na prednju konzolu
 |
|

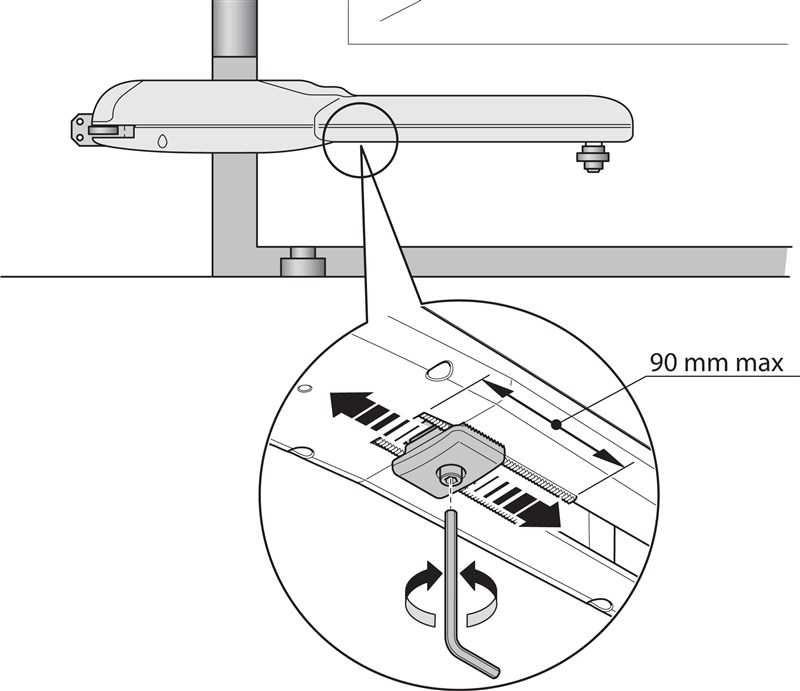

V. Podešavanje mehaničkog graničnika hoda
Ako se upotrebljava unutarnji mehanički graničnik hoda, na koji pogon udara pri otvaranju, nije potrebno postavljati vanjske podne graničnike. Podešavanje se izvodi na sljedeći način:
 |
|
Galerija fotografija pogona NICE Wingo
|
Prikaz montaže |
Prikaz montaže |
Prikaz montaže |
|
Prikaz montaže |
Prikaz montaže |
Prikaz montaže |
|
Prikaz montaže
|
Deblokirani pogon |
Pogon bez poklopca |
|
Stražnji dio odozdo |
Prikaz pužnog vijka i unutarnjeg mehaničkog graničnika |
Prednji dio odozdo |
|
Stražnji dio s priključenim kabelom |
Ručno deblokiranje pogona NICE Wingo WG3524

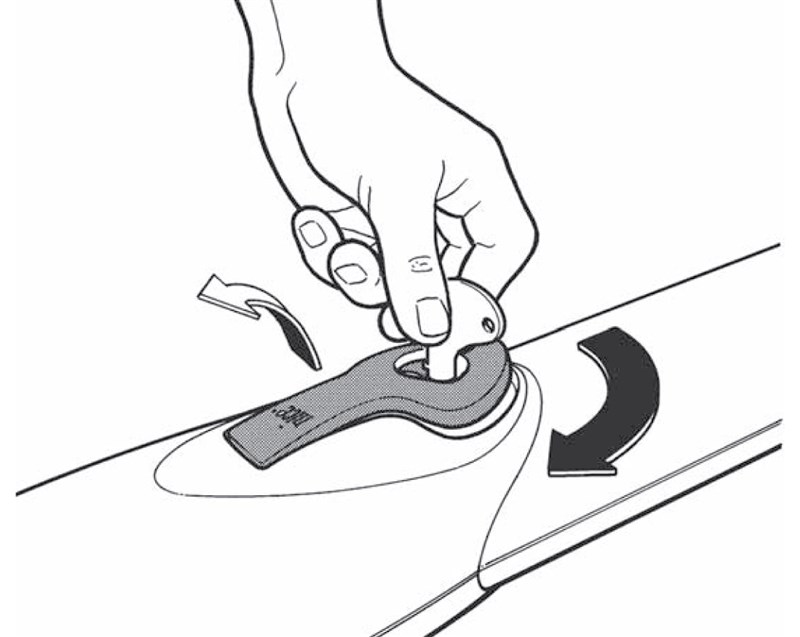

U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga pogon možete deblokirati ključem za deblokiranje i ručno pomicati vrata:

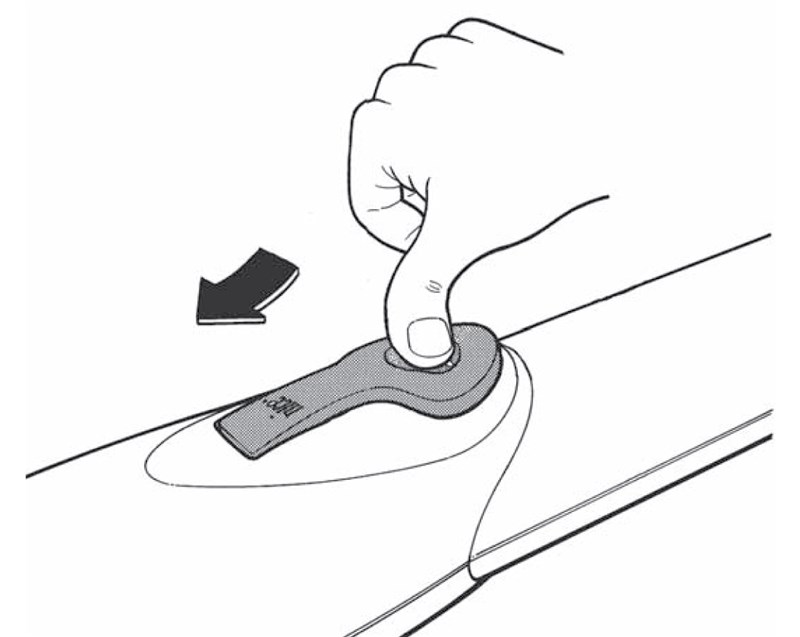

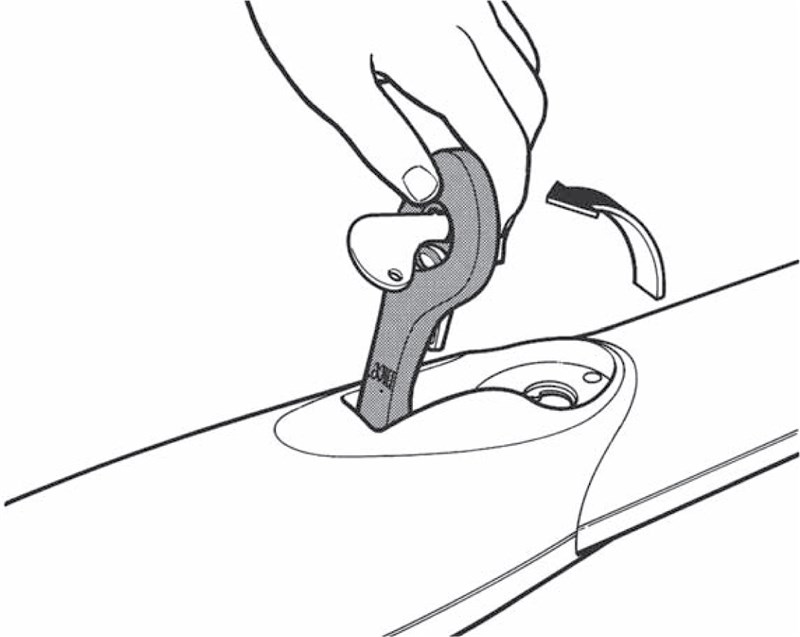

| 1. Pomaknite poklopac brave za deblokiranje | 2. Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu | 3. Izvucite polugu za deblokiranje i vrata možete pomicati ručno |
|---|---|---|
 |
 |
 |
Tehničke karakteristike pogona NICE Wingo WG3524
| Model | NICE Wingo WG3524 |
|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad kliznih vrata u privatnim prostorima. |
| Sila | 1500N |
| Nazivna sila | 500N |
| Brzina | 0,016 m/s |
| Nazivna brzina | 0,012 m/s |
| Ograničenje uzastopnih ciklusa | 40 ciklusa/sat |
| Duljina rotacijskog pomaka | 470 mm |
| Vijek trajanja | od 125.000 do 80.000 ciklusa, ovisno o težini i duljini krila te podešenosti pogona |
| Napajanje | 24Vdc |
| Ulazna snaga [Opterećenje] |
85W [3,5A] |
| Nazivna ulazna snaga [Nazivno opterećenje] |
50W [2A] |
| Razred izolacije | A |
| Radna temperatura | -20°C do +50°C |
| Stupanj zaštite | IP44 |
| Dimenzije | 98×920×95 (š×d×v) |
| Težina | 6kg |
