Opis proizvoda NICE Moonclever MC424L – upravljačka jedinica za 24V pogone krilnih vrata obitelji Wingo
Promjena upravljačke centrale
Upravljačka centrala NICE MC424L više se ne proizvodi, stoga ćemo vam nakon narudžbe isporučiti noviju verziju NICE MC424LR10.
NICE Moonclever MC424L upravljačka je centrala za automatizaciju jednokrilnih, ili dvokrilnih vrata. Pogoni kompatibilni s njom moraju imati napajanje 24Vdc.
Kompatibilnost isključivo sa taksativno navedenim pogonima za krilna vrata:
Upravljačka centrala MC424L sadrži upravljačku jedinicu MCA2, koja je smještena u standardiziranom plastičnom kućištu Moonclever. Uključuje priključak tipa SM za priključivanje radijskog prijamnika (SMXI, OXI,...) iz daljinskih upravljača (Flor, Era Flor, Era One, Era Inti,...).
Zahvaljujući tehnologiji 24V prikladna je i za solarni sustav NICE Solemyo, koji omogućuje napajanje i na lokacijama bez pristupa izvoru električne energije. Također je moguće upravljačku jedinicu napajati iz pričuvne baterije NICE PS124, koja nekoliko sati nakon nestanka struje omogućuje izvođenje nekoliko manevara otvaranja i zatvaranja krilnih vrata. U stanju pripravnosti upravljačka jedinica s priključenim radijskim prijamnikom troši samo 2 W (pri napajanju iz baterije PS124, ili solarnog sustava Solemyo potrošnja je samo 0,1 W).
Dijagnostika pomoću dijagnostičke LED diode.
Automatski se nakon procjene duljine krila postavljaju intervali ubrzavanja i usporavanja pri otvaranju i zatvaranju, a moguće je postaviti i silu, brzinu, otvaranje za pješake itd. vidi programiranje upravljačke jedinice pogona. Detekcija prepreka tijekom cijelog kretanja krila osigurava siguran rad motora.
Upravljačka centrala NICE Moonclever MC424L prikladna je za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Pribor kompatibilan s centralom NICE Moonclever MC424L
Uz upravljačku centralu preporučujemo kupnju kompatibilnog dodatnog pribora:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka označava kretanje vrata bljeskanjem – prikladna je za izlaze sa slabom preglednošću. Osim toga, ima ugrađenu antenu koja omogućuje veći domet daljinskog upravljača. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | |
| Odašiljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu lampu ML24T - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač, ako vam dolazi mnogo vozila ili osoba pa ne želite svima davati upravljač ili otvarati vrata ručno. | - MOTXR |
Priručnik za upravljačku jedinicu NICE Moonclever MC424L
Priručnik upravljačke jedinice NICE Moonclever MC424L možete preuzeti ovdje:
Priručnik za upravljačku jedinicu NICE Moonclever MC424L

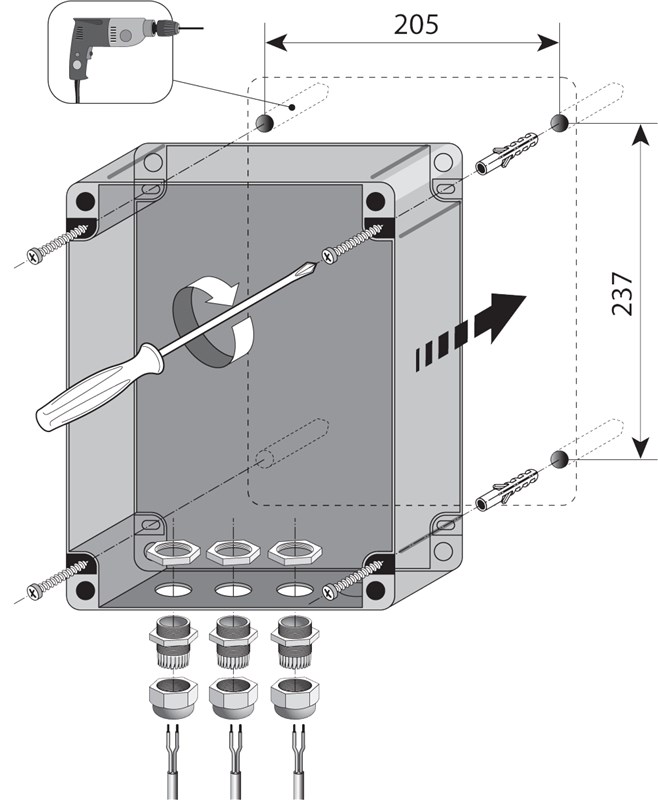

Ugradnja upravljačke jedinice NICE Moonclever MC424L

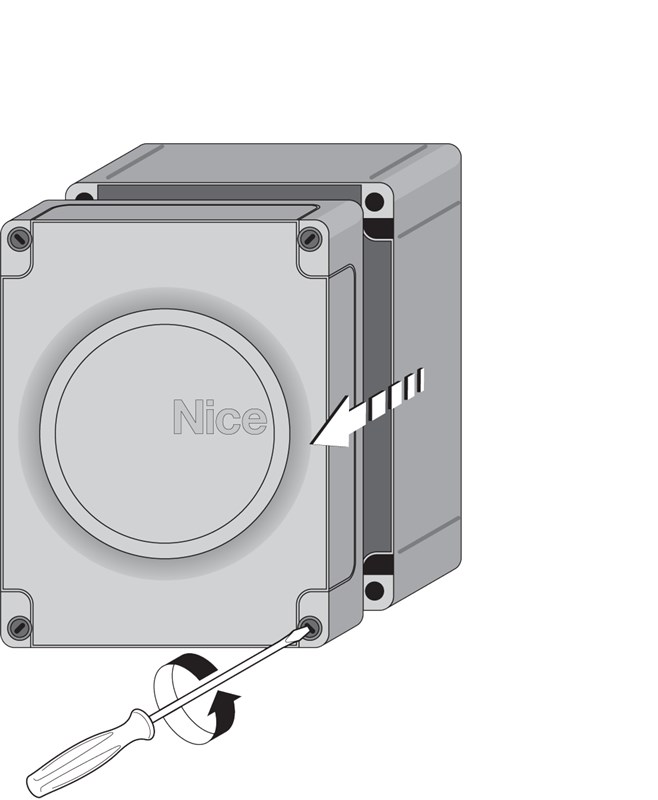

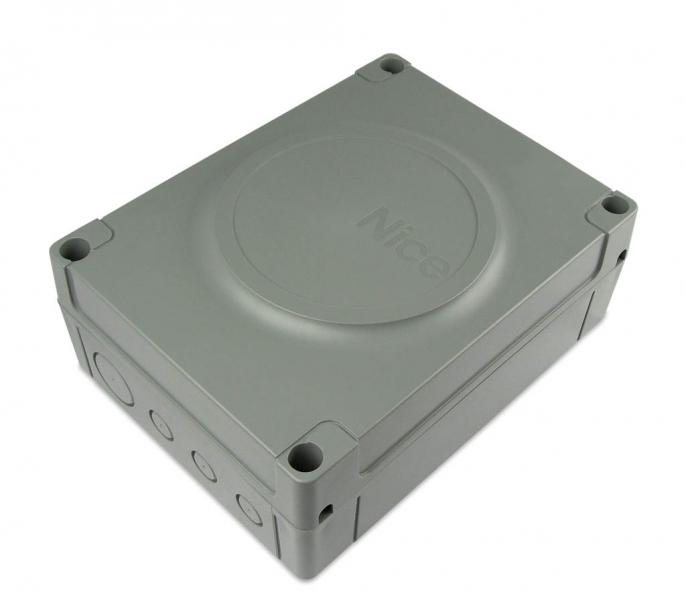

Ugradnja upravljačke jedinice u standardnu montažnu kutiju Moonclever izvodi se pričvršćivanjem pomoću četiri vijka:
 |
 |
| 1. Odvijte plastične vijke poklopca | 2. Pričvrstite kutiju upravljačke jedinice na četiri zidna tipla |
|---|

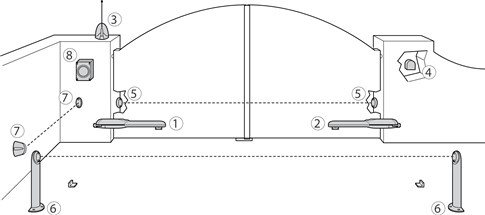

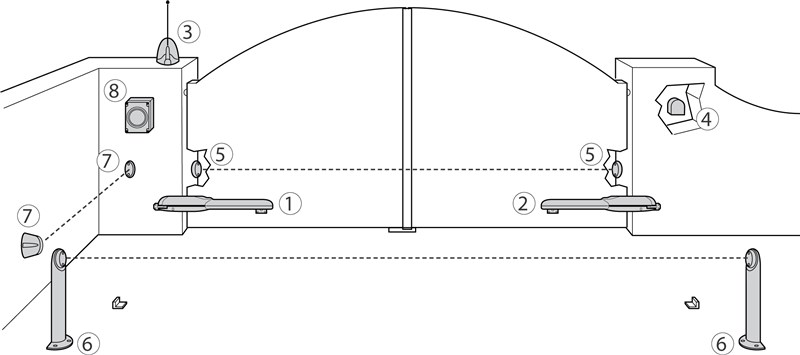

Uobičajena (opcionalna) situacija ožičenja upravljačke jedinice pogona s priborom izgleda ovako:
Popis pribora
|
|
Napomena o fotoćelijama:
| 5. | FOTO | Fotoćelije ne djeluju tijekom otvaranja; pri zatvaranju vrata, ako se prekine njihov snop, pokreću obrnuti smjer kretanja, odnosno otvaranje. |
|---|---|---|
| 6. | FOTO1 | Fotoćelije zaustavljaju kretanje vrata tijekom otvaranja i zatvaranja. |
| 7. | FOTO2 | Fotoćelije ne djeluju tijekom zatvaranja; pri otvaranju vrata, ako se prekine njihov snop, pokreću obrnuti smjer kretanja, odnosno zatvaranje. |
Ožičenje upravljačke jedinice NICE Moonclever MC424L
Prije spajanja, odspajanja ili promjene ožičenja ne zaboravite pogona isključiti napajanje električnom energijom, kako iz mreže tako i za dodatne uređaje, bilo na prekidaču vađenjem osigurača napajanja, ili odspajanjem pričuvne baterije. Pričekajte da se sve LED diode ugase.
...na mrežu

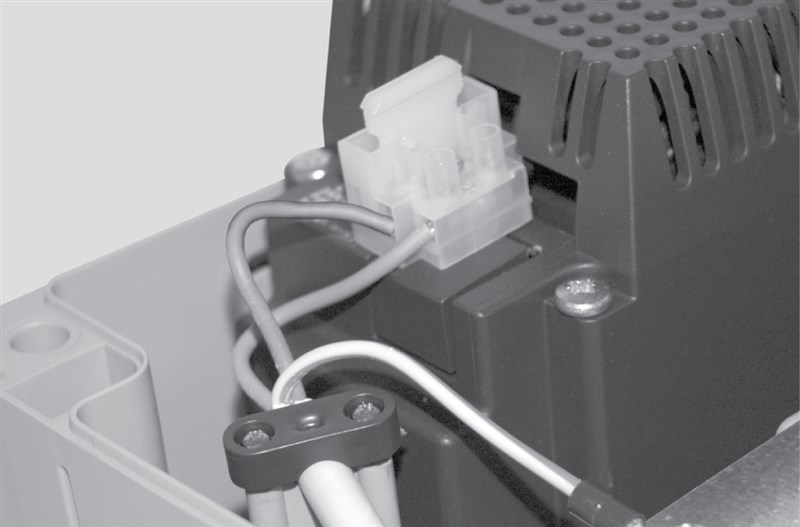

Za osnovno funkcioniranje pogona dovoljno je dovesti upravljačkoj jedinici pogona napajanje električnom energijom.

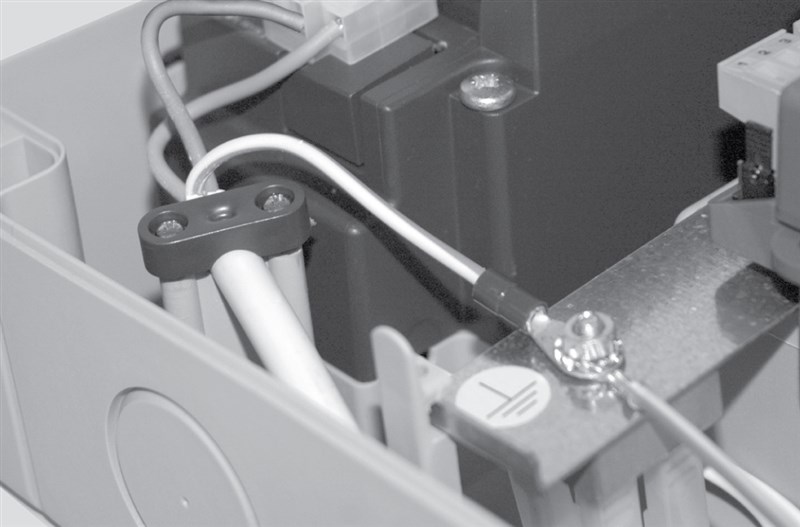

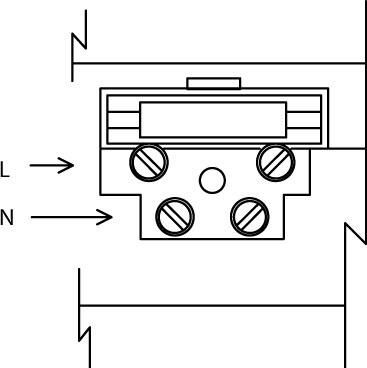

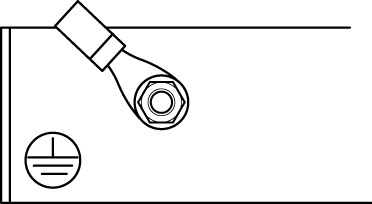

| Spajanje faze (L) i nule (N). | Spajanje uzemljenja (I). |
|---|---|
|
|
|
|
pogled odozgo |
pogled odozgo |

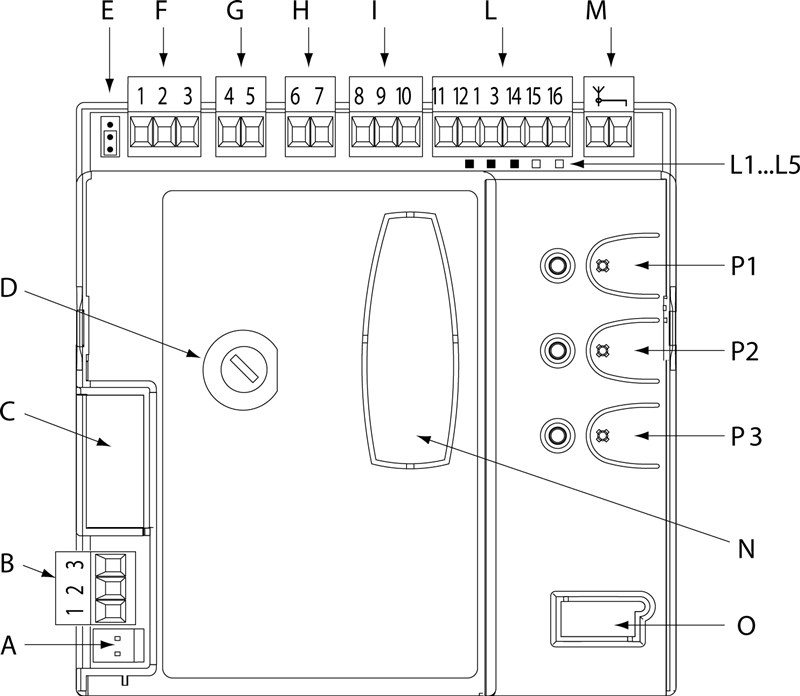

...dodatnih uređaja
Na upravljačku jedinicu mogu se priključiti sljedeći dodatni uređaji:
| A. | Priključak napajanja 24 V |
|---|---|
| B. | Priključivanje primarnog motora M1 |

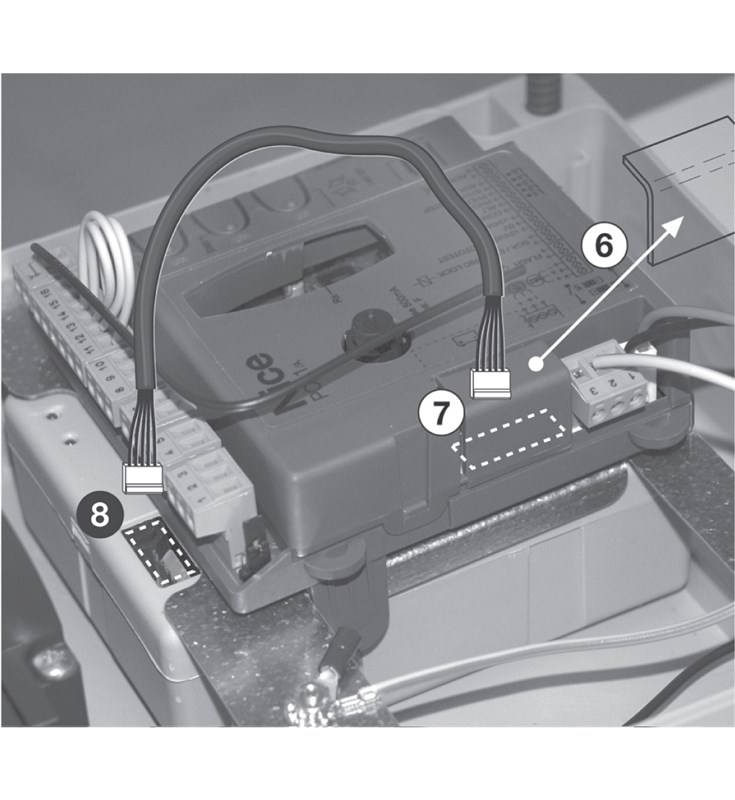

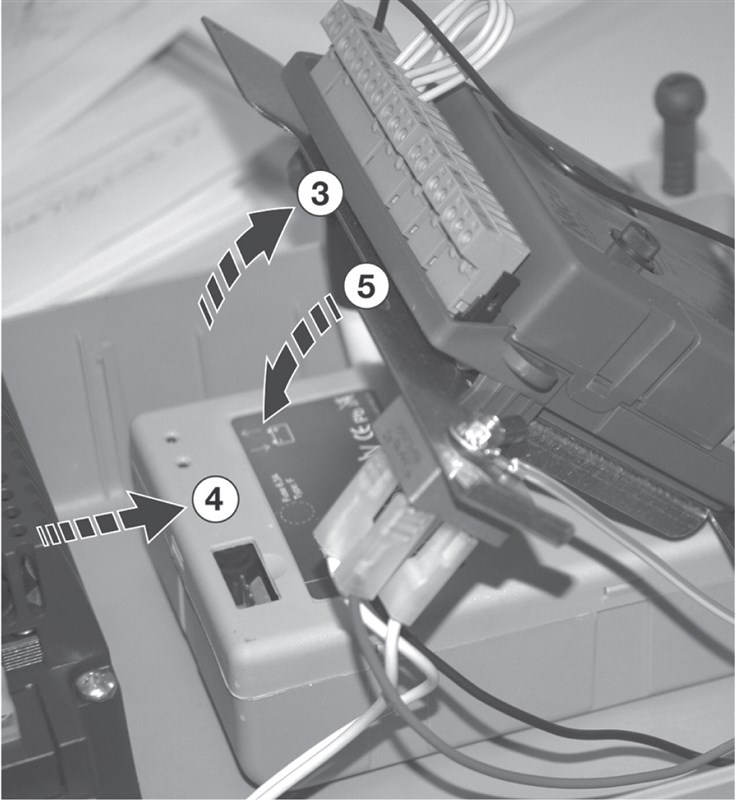

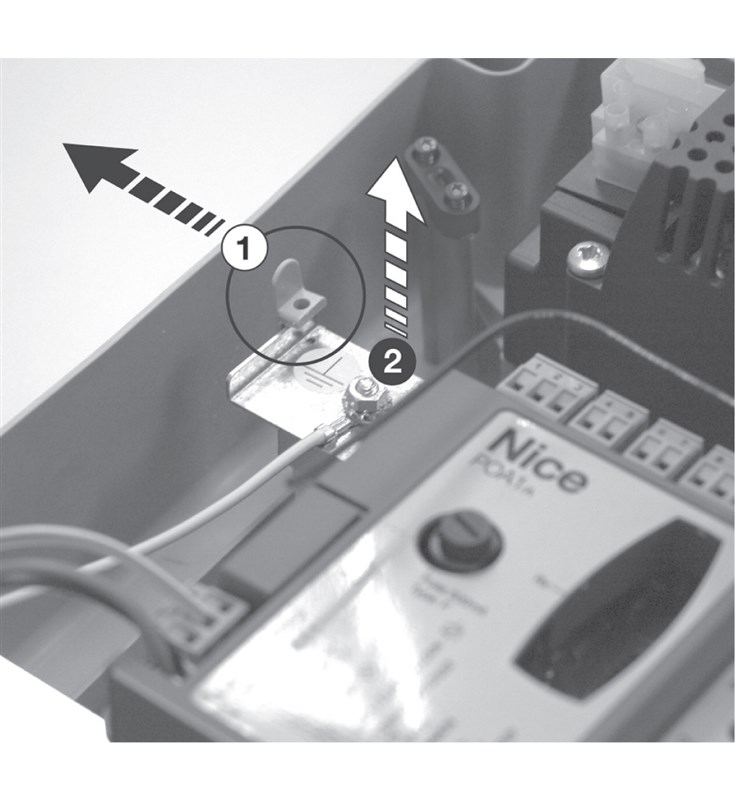

| C. | Priključak za priključivanje pričuvne baterije NICE PS124, ili solarnog sustava NICE Solemyo. |
| D. | Osigurač upravljačke jedinice tipa F 500 mA |
| E. | Podesivi mostić za određivanje primarnog (prvog krila koje se otvara) |
| F. | Priključivanje sekundarnog motora M2 (ako nije priključen, upravljačka jedinica automatski će prepoznati vrata kao jednokrilna) |
| G. | Izlaz za signalnu svjetiljku |
| H. | Izlaz indikatora vrata, ili električne brave (ovisno o postavci u programiranju) |
| I. | Napajanje 24 V DC za dodatnu opremu, Stanje pripravnosti i FOTOTEST |
| L. | Ulazi za priključene uređaje, fotoćelije, tipkala itd. |

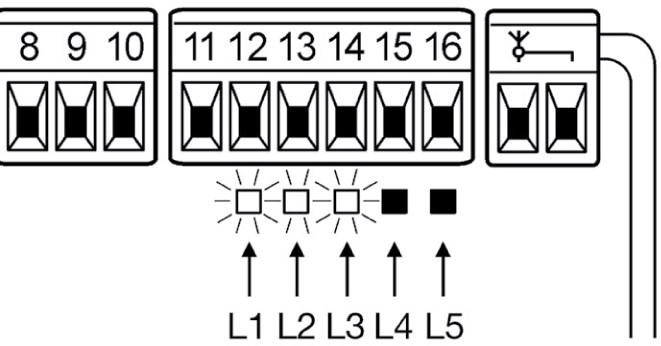

| L1...L5. | Programske LED diode |
| M. | Ulaz za antenu (npr. ABF, ABFKIT, ili ugrađena u signalnoj svjetiljci ML24T) |
| N. | Priključak NICE SM za prijamnik radijskog signala (npr. SMXI, OXI) |
| O | Priključak za dijagnostiku i programiranje (za profesionalnu uporabu) |
| P1,P2,P3 | Programske tipke i diode |

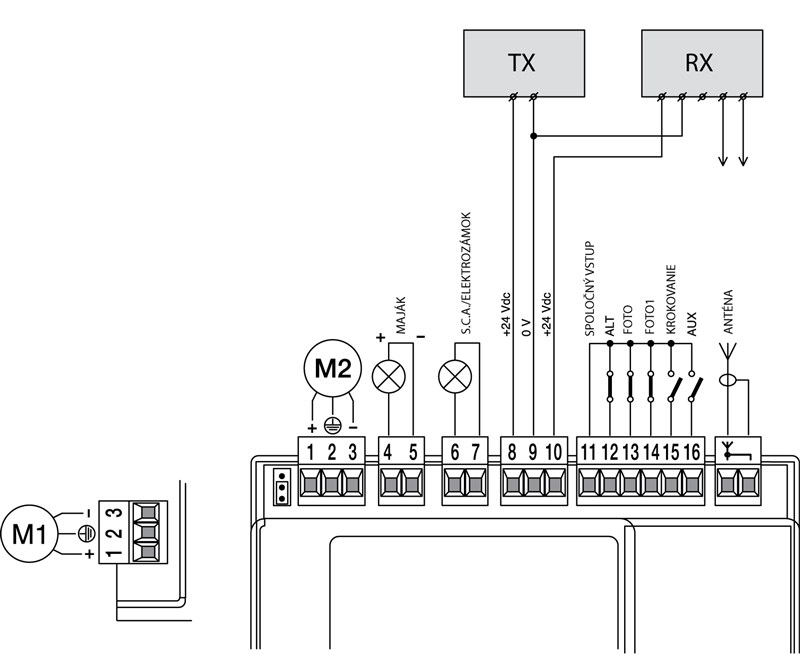

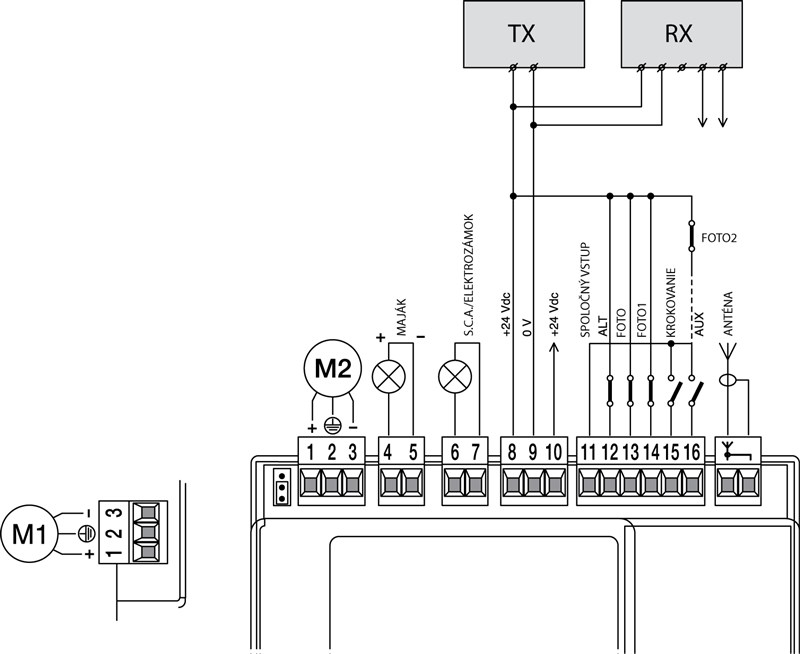

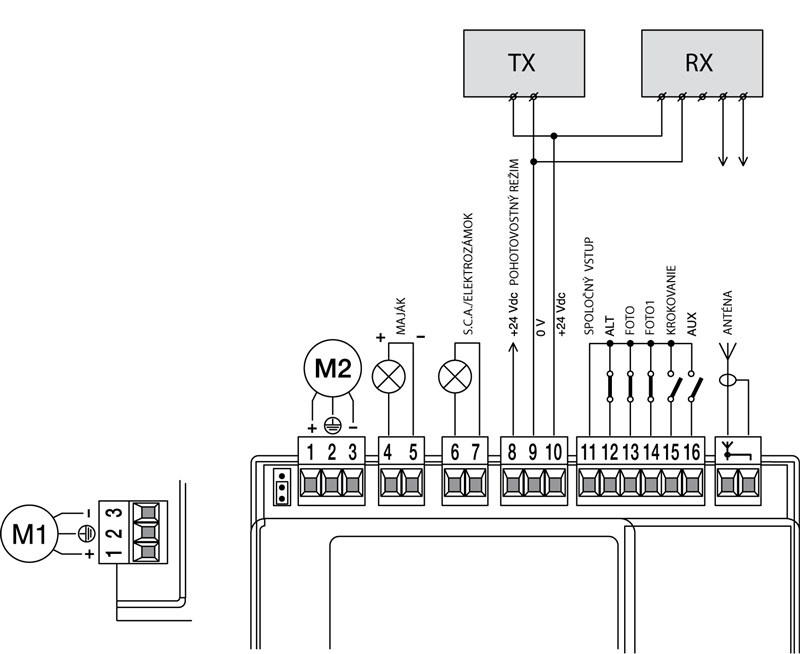

Standardne sheme ožičenja:
Ožičenje u stezaljne blokove upravljačke jedinice može se izvesti na tri glavna načina:
| Sa stanjem pripravnosti | Bez stanja pripravnosti | |
|---|---|---|
| Bez FOTOTESTA | S FOTOTESTOM | |
 |
 |
 |
| Jednu minutu nakon posljednjeg manevra upravljačka jedinica prelazi u način rada za uštedu energije, pri čemu isključuje sve ulaze i izlaze. Aktivno stanje pripravnosti signalizira LED dioda OK (LED P1), koja treperi sporije (jednom svake 4 sekunde) nego inače (jednom u sekundi). Stanje pripravnosti obavezno je pri priključivanju solarnog sustava NICE Solemyo, kao i pri priključivanju pričuvne baterije NICE PS124. | Ožičenje bez stanja pripravnosti i bez FOTOTESTA. Uređaj ima standardnu potrošnju energije, a manevar će se pokrenuti čak i ako neka sigurnosna fotoćelija ne radi. | FOTOTEST provjerava ispravnost fotoćelija FOTO, FOTO1 i FOTO2 prije pokretanja manevra (tj. napajanje svake fotoćelije zasebno je). Ako neka fotoćelija ne radi ispravno, manevar se neće pokrenuti. Ako se neke fotoćelije ne koriste, stezaljka mora biti spojena na ulaz br. 8 (zajednički ulaz). |
Ožičenje sa stanjem pripravnosti je standardno; ne primjenjuje se samo pri ožičenju s FOTOTESTOM. Dakle, koristi se ili stanje pripravnosti ili FOTOTEST, ili se ne koristi nijedno.
Ožičenje pojedinačnih stezaljki
Upravljačka jedinica NICE MCA2 upravljačke centrale NICE Moonclever MC424L omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz | Namjena | Opis | Vrsta kabela |
|---|---|---|---|
| L-N-I | Napajanje | Glavni dovod električne energije. | 3×1,5mm2 |
| 1-3 | Motor M1 | Napajanje primarnog motora M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Napajanje sekundarnog motora M2 (ako nije priključen, upravljačka jedinica automatski će prepoznati vrata kao jednokrilna). | 3×1,5mm2 |
| 4-5 | Signalna svjetiljka | Izlaz za jednu signalnu svjetiljku NICE LUCY24 (ili NICE ML24T) s jednom 24V 25W žaruljom. | 2×1mm2 |
| 6-7 | Indikator vrata S.C.A., ili električna brava |
Priključak na indikator otvorenih vrata S.C.A. 24 Vdc, maksimalno 5W ili električna brava 12Vac, maksimalno 25VA. |
S.C.A.: 2×0,5mm2 Električna brava: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Dvije međusobno isključive namjene: Ako se ne koristi ni način pripravnosti ni FOTOTEST, ovaj se priključak ne koristi, nego se umjesto njega koristi ulaz br. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Napajanje 0 Vdc (minus) za pribor | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Koristi se za napajanje pribora (24 Vdc, maksimalno 200mA), bez načina pripravnosti. Ako se koristi način pripravnosti, ovaj se priključak ne koristi, nego se umjesto njega koristi ulaz br. 8. Napajanje +24 Vdc maksimalno 100mA za fotocelije RX (prijamnik) pri korištenju FOTOTESTA; ako se FOTOTEST ne koristi, napajaju se sve fotocelije. |
1×0,5mm2 |
| 11 | Zajednički ulaz | Zajednički ulaz za pribor (+24 Vdc), koristi se bez načina pripravnosti. | 1×0,5mm2 |
| 12 | STOP |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je priključiti uređaje:
|
1×0,5mm2 |
| 13 | FOTO | Ulaz za sigurnosne uređaje, npr. fotocelije, sigurnosne kontaktne letve. Prekid tijekom manevra izaziva kretanje u suprotnom smjeru ili zaustavlja krilo. Ovdje se priključuju normalno zatvoreni uređaji. | 1×0,5mm2 |
| 14 | FOTO1 | Ulaz za sigurnosne uređaje, npr. fotocelije, sigurnosne kontaktne letve. Prekid tijekom manevra izaziva kretanje u suprotnom smjeru ili zaustavlja krilo. Ovdje se priključuju normalno zatvoreni uređaji. | 1×0,5mm2 |
| 15 | Koračno upravljanje | Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Koračno upravljanje kretanjem vrata). Moguće je priključiti normalno otvorene uređaje (NO). | 1×0,5mm2 |
| 16 | AUX | Pomoćni ulaz. | 1×0,5mm2 |
| 17-18 | Antena | ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu lampu, npr. NICE ML24T, a postoji i mogućnost zasebne vanjske antene NICE ABFKIT. | Oklopljeni koaksijalni kabel: RG58 |

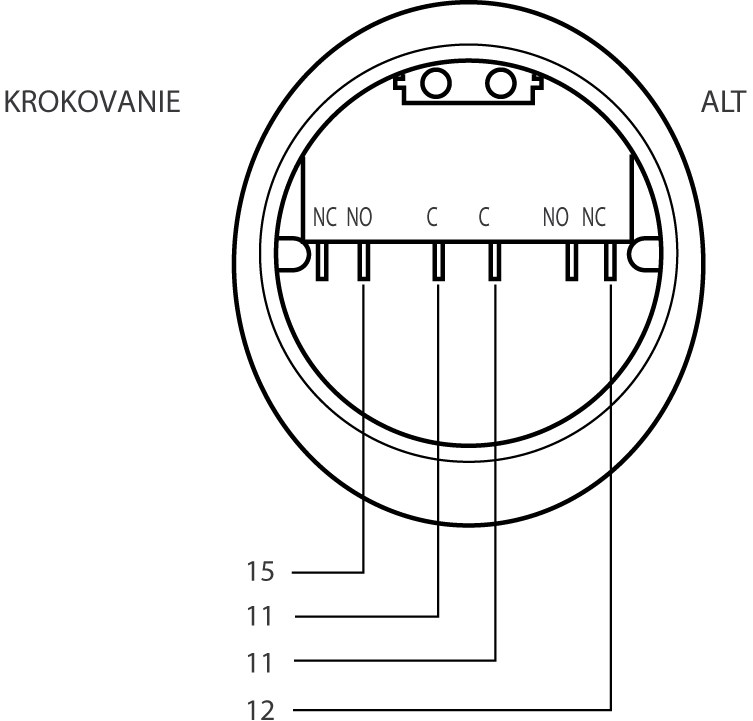

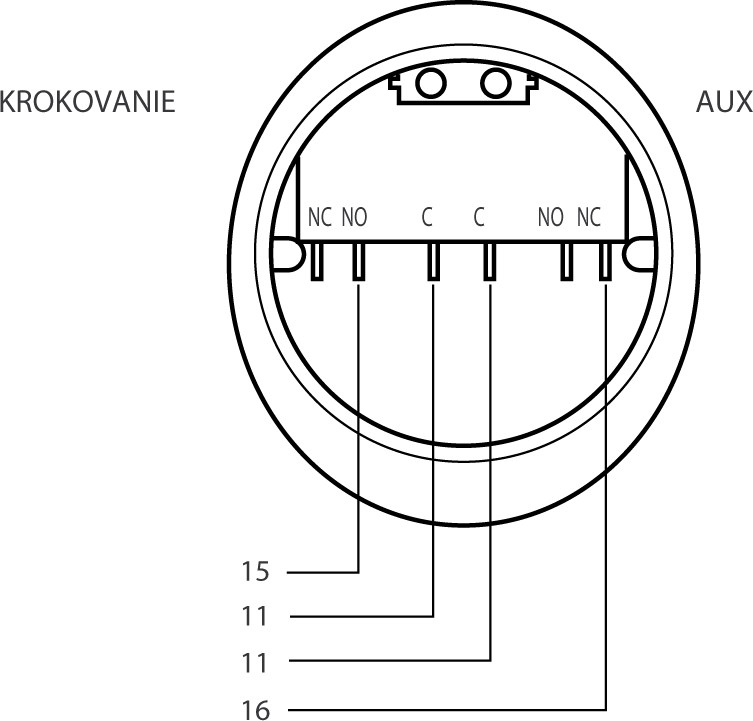

Spajanje ključne sklopke
Upravljačka centrala NICE Moonclever MC424L kompatibilna je sa svim ključnim sklopkama u našoj ponudi. Spajanje se može izvesti na najmanje dva standardna načina:
| STOP i korak-po-korak | Korak-po-korak i pomoćni ulaz |
|---|---|
 |
 |
| Okretanje ključa ulijevo odmah zaustavlja kretanje vrata. Okretanje udesno pokreće korak kretanja vrata. Napomena: ako želite aktivirati Stanje pripravnosti, spojite ALT na priključak br. 8 umjesto na priključak br. 11. |
Okretanjem ulijevo izvršava se naredba programirana za pomoćni ulaz (djelomično otvaranje jednog krila, djelomično otvaranje oba krila, otvori, zatvori, izvršavanje FOTO2). Okretanje udesno pokreće korak kretanja vrata. |

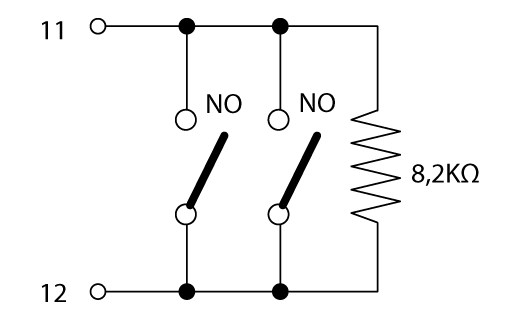

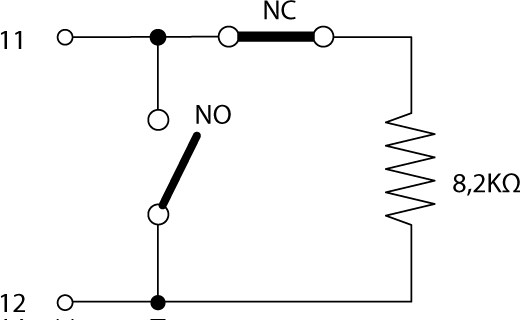

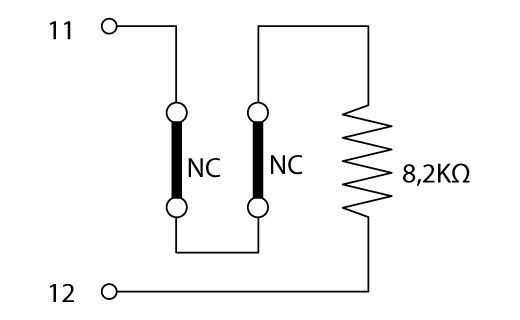

Spajanje ulaza STOP
Upravljačka centrala NICE Moonclever MC424L može se programirati za dva načina prepoznavanja ulaza STOP:
- Normalno zatvoreni kontakti (NC) - uređaji koji pri aktiviranju otvaraju kontakt i tako upravljačkoj jedinici daju naredbu za zaustavljanje vrata
- Uređaji s konstantnim otporom od 8,2k? (npr. sigurnosni rubovi) - upravljačka jedinica nadzire otpor i zaustavlja kretanje vrata ako vrijednost otpora odstupi od standardne vrijednosti. Na ovaj se način mogu kombinirati normalno zatvoreni kontakti (NC), normalno otvoreni kontakti (NO) i uređaji s konstantnim otporom od 8,2k? (npr. sigurnosni rubovi) prema sljedećoj tablici:
|
|
Vrsta prvog uređaja | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Vrsta drugog uređaja |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

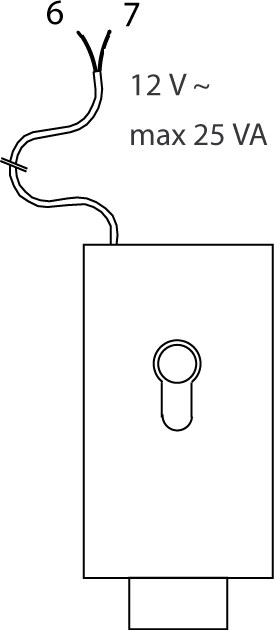

Spajanje ulaza S.C.A. – indikator otvorenih vrata ili električna brava
Za ovaj ulaz moguće je programirati dva načina rada:

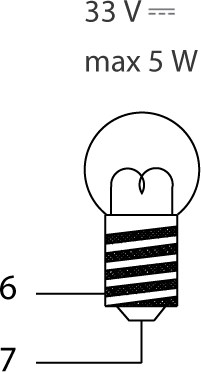

| 1. Indikator otvorenih vrata | 2. Električna brava |
|---|---|
 |
 |
| Žarulja spojena na ulaz S.C.A. pri otvaranju vrata treperi polako, a pri zatvaranju brzo. Kad su vrata otvorena, žarulja svijetli, a kad su zatvorena, žarulja ne svijetli. Način rada može se postaviti. | Istodobno se pri svakom otvaranju tijekom tri sekunde šalje električnoj bravi signal za otključavanje. |
Osigurači upravljačke centrale
U pripremi.
Fotoćelije pogona
U pripremi.
Radijski prijamnik za pogone
 |

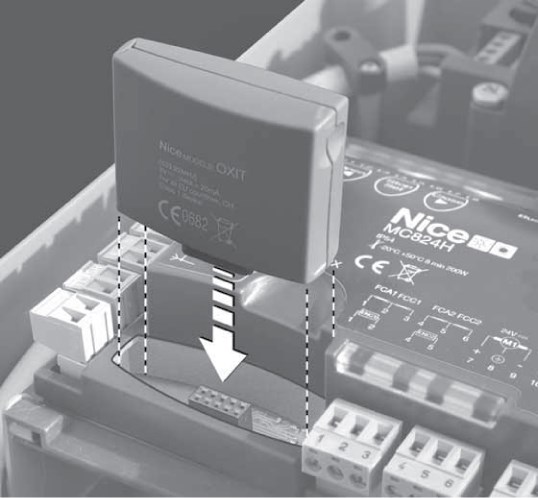

Upravljačka centrala NICE Moonclever MC424L isporučuje se s upravljačkom jedinicom NICE MCA2, koja ima priključak SM za spajanje vanjskog radijskog prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik nužan za primanje naredbi koje šalju s daljinskih upravljača, dakle nužan je preduvjet za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Pokretanje upravljačke jedinice
Nakon priključivanja upravljačke jedinice na električnu mrežu, sve bi LED diode trebale brzo zatreperiti na nekoliko sekundi, a zatim bi trebalo biti postignuto sljedeće stanje:
- Napon cca. 30 Vdc (pri uporabi pričuvne baterije 24 Vdc) na ulazima 9-10.
- LED dioda P1 treperi u intervalima od jedne sekunde. Ako je došlo do promjene na ulazima, dioda će brzo zatreperiti dva puta zaredom.
- LED diode za normalno zatvorene kontakte (NC) svijetlit će, a diode za normalno otvorene kontakte bit će ugašene, vidi sliku:
Diode će svijetliti prema sljedećem ključu:
Ulaz Vrsta ulaza Stanje LED diode STOP STOP NC L1 svijetli Konstantni otpor 8,2k? L1 svijetli FOTO NC L2 svijetli FOTO1 NC L3 svijetli Korak po korak NO L4 nesvijetli AUX NO - Djelomično otvaranje I. L5 nesvijetli NO - Djelomično otvaranje II. L5 nesvijetli NO - Otvoriti L5 nesvijetli NO - Zatvoriti L5 nesvijetli NC - Aktivni FOTO2 L5 svijetli - Pojedine LED diode trebale bi se paliti i gasiti ovisno o tome kako se mijenja stanje uređaja spojenih na njih
- Nakon pritiska na tipku P2 oba bi motora trebala kratko otvoriti vrata, pri čemu će se prvo pomaknuti primarno krilo. Zaustavite manevr ponovnim pritiskom na tipku P2. Ako se krila ne počnu otvarati, već ostanu stajati ili se počnu zatvarati, potrebno je zamijeniti polaritet motora. Ako se prvo pomakne sekundarno krilo, postavite premosnik prema slici:
Primarno krilo, motor M2 Primarno krilo, motor M1
Praćenje kretanja krila vrata
Za ispravan rad kretanja vrata (konkretno za izračun putanje pokretanja i usporavanja te djelomičnog otvaranja), upravljačka jedinica mora sama utvrditi duljinu luka otvaranja krila vrata. Tijekom ovog postupka pogonima pomiče vrata od jednog graničnika do drugog i utvrđuje trajanje intervala otvaranja vrata.
Napomena: Ako ste već proveli fazu praćenja kretanja krila vrata, prije ponovnog praćenja potrebno je izbrisati memoriju upravljačke jedinice.
Prije samog praćenja kretanja krila vrata provjerite jesu li uređaji spojeni na ulaze STOP, FOTO i FOTO1 ispravni i pravilno spojeni. Ako se tijekom praćenja aktivira bilo koji od njih, postupak je potrebno ponoviti. U idealnom slučaju krila vrata trebala bi biti otvorena otprilike do polovice; to možete postići deblokiranjem pogona, ručnim pomicanjem u poluotvoreni položaj i ponovnim blokiranjem. Nakon blokiranja motora uvijek rukom malo pomaknite krilo kako bi motor ponovno zahvatio. Načelno, međutim, nije važno u kojem se položaju krila nalaze prije praćenja.
Postupak praćenja kretanja krila odvija se automatski, kako slijedi:
- Pritisnite tipku P2
- Oba krila malo će se otvoriti
- Sekundarno (donje) krilo će se zatvoriti
- Primarno (gornje) krilo će se zatvoriti
- Primarno (gornje) krilo će se otvoriti
- Nakon isteka programiranog vremena odgode sekundarnog motora sekundarno (donje) krilo počet će se otvarati. Ako odgoda nije odgovarajuća, pritisnite tipku P2 i postavite odgovarajuću odgodu
- Upravljačka jedinica izračunat će potrebno trajanje kretanja do potpunog otvaranja vrata (odnosno do dosezanja mehaničkih graničnika)
- Oba krila potpuno će se zatvoriti. Krila će se početi zatvarati u različito vrijeme kako se pri zatvaranju ne bi međusobno dodirivala.
- Upravljačka jedinica pohranit će izmjerene vrijednosti i GOTOVO.
Sve prethodno navedene faze moraju se odvijati jedna za drugom bez vaše intervencije. Ako se neka faza ne odvija pravilno, zaustavite je pritiskom na tipku P1 i po potrebi prilagodite postavke te ponovite postupak.

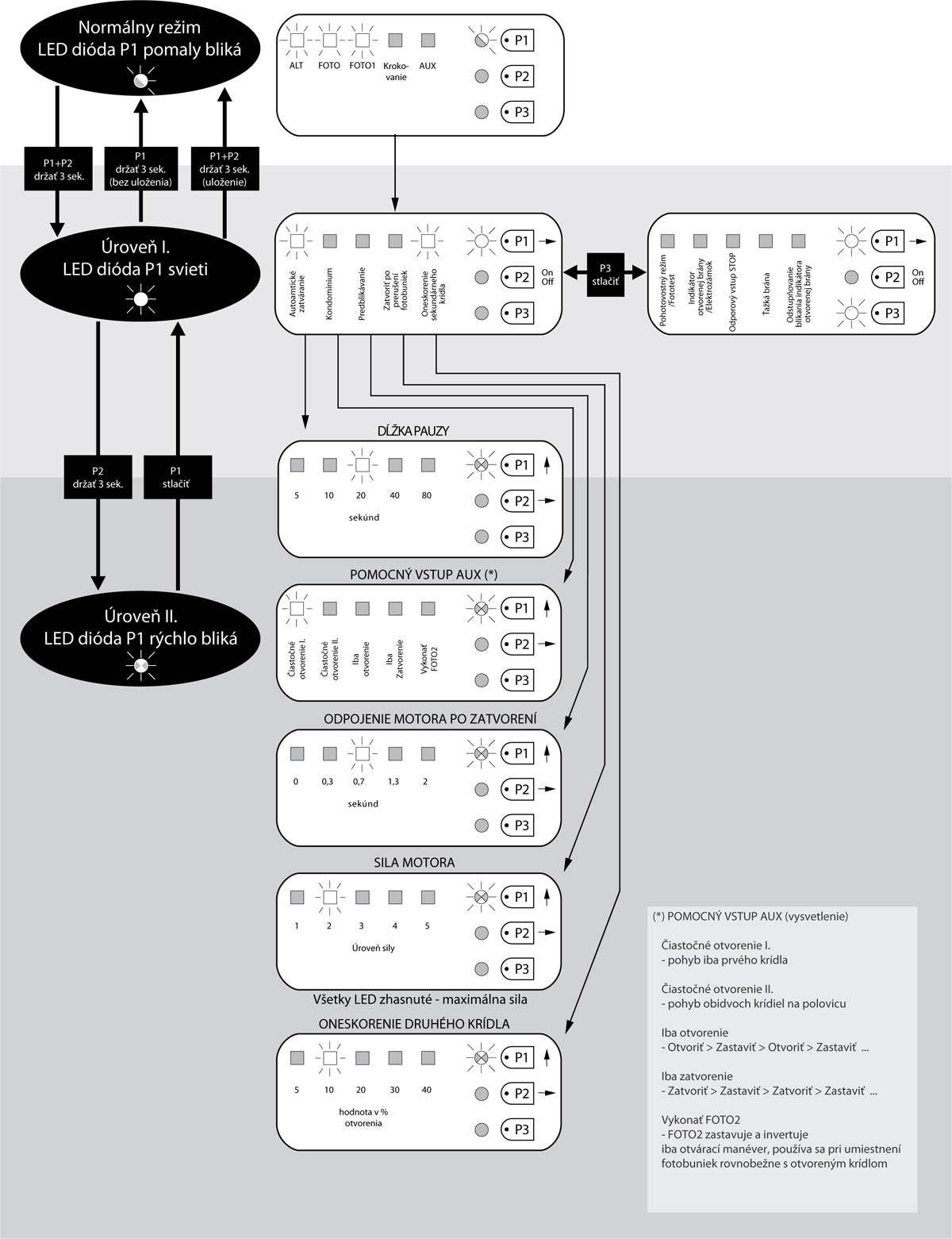

Programiranje upravljačke jedinice pogona
Upravljačka jedinica MC424L omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo postavljanjem zadane vrijednosti parametra programiranjem razine II..
Programiranje na prvi pogled može djelovati pomalo nezgrapno i nerazumljivo, ali kad shvatite dva osnovna načela, uz malo mašte brzo ćete se snaći u izborniku.
U osnovi je potrebno razumjeti da se programiranje odvija pomoću triju tipki (tipke P1, P2 i P3), njima pripadajućih LED dioda (LED diode P1, P2 i P3) te indikacijskih LED dioda L1, L2, L3, L4 i L5.
Funkcije pojedinih tipki i signalizacija dioda ovise o razini programiranja na kojoj se nalazite.

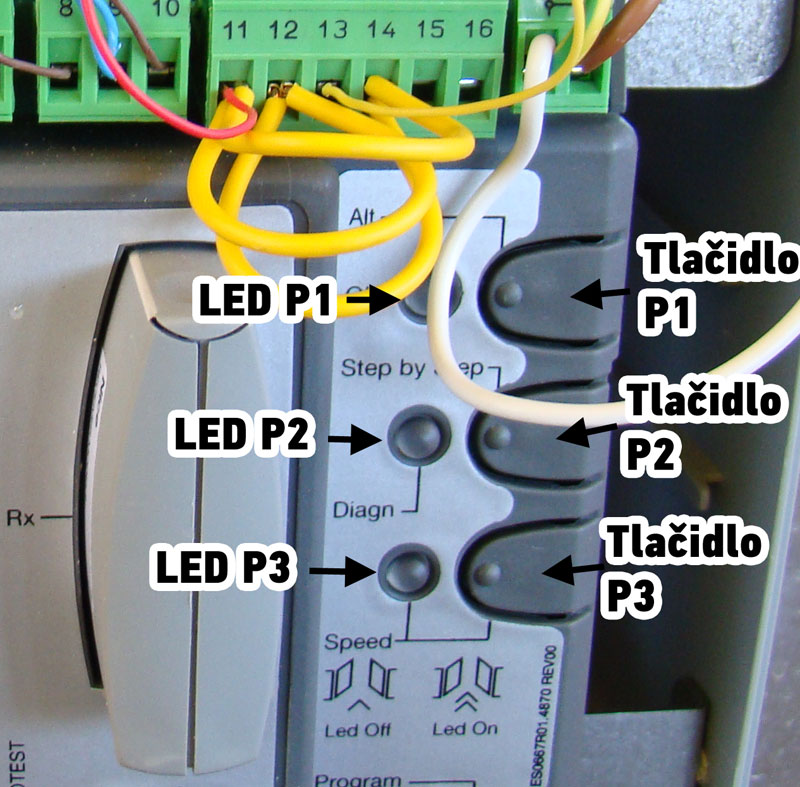

Upravljačka jedinica MCA2 sadrži tri tipke za upravljanje i programiranje pogona:
 |
Tipka |
|---|---|
| P1 | |
| P2 | |
| P3 |
Upravljačka jedinica omogućuje programiranje 1 izravne funkcije i 10 funkcija koje se mogu uključiti/isključiti i 5 funkcija koje se mogu podesiti (od kojih se na pomoćnom ulazu AUX nalazi još 5 funkcija koje se mogu uključiti/isključiti):
Izravna funkcija
Postoji jedna izravna funkcija, a to je brzina kretanja vrata, koja se u uobičajenom radnom načinu rada (tj. ne u načinu programiranja) mijenja pritiskom na tipku P3:
| Funkcija | Uključeno (LED P3 svijetli) | Isključeno (LED P3 ne svijetli) |
|---|---|---|
| Brzina kretanja | velika brzina (zadano) | mala brzina |
Funkcije koje se mogu uključiti
Postoji 10 funkcija koje se mogu uključiti, a postavljaju se u programiranju razine I. (zadane su vrijednosti istaknute podebljanim slovima):
| Funkcija | Uključeno (LED svijetli) | Isključeno (LED ne svijetli) |
|---|---|---|
| Automatsko zatvaranje | Nakon podešenog trajanja pauze vrata će se automatski početi zatvarati. | Vrata se pokreću samo nakon zadavanja naredbe daljinskim upravljačem, ključnom sklopkom, tipkom itd. |
| Kondominij | Ima smisla ako pogonom upravlja više korisnika čije se naredbe mogu sukobiti, tj. jedan počne otvarati, drugi također želi otvoriti, ali budući da se vrata već otvaraju, počnu se zatvarati itd. Dakle, nakon prve naredbe za otvaranje, sve ostale naredbe zanemaruju se dok se vrata ne otvore. | Upravljanje vratima odvija se korak po korak: Otvori > Zaustavi > Zatvori > Zaustavi > Otvori |
| Predbljeskanje | Signalno svjetlo treperi 3 sekunde, a tek se zatim vrata počinju kretati. | Vrata se počinju kretati odmah, istodobno s treperenjem signalnog svjetla. |
| Zatvaranje nakon prekida fotoćelija | Ima smisla samo ako je postavljeno automatsko zatvaranje. Nakon prolaska kroz fotoćelije (tj. fotoćelije se prekidaju i ponovno aktiviraju), vrata se počinju zatvarati već nakon 4 sekunde, primjerice nakon izlaska vozila. | Vrata se počinju zatvarati tek nakon isteka podešenog trajanja pauze za automatsko zatvaranje. |
| Odgoda kretanja sekundarnog krila | Određuje hoće li se sekundarno krilo početi pomicati s odgodom. Ima smisla kada bi se jedno krilo tijekom kretanja moglo strugati o drugo. Također u slučaju upotrebe elektromagnetske brave. Odgoda se može podesiti u postocima u programiranju razine II. | Oba krila počinju se pomicati istodobno. |
| Stanje pripravnosti/fototest |
Aktivira izlaz na stezaljci br. 8: Uključeno stanje pripravnosti, ili uključeni fototest. Uvijek može biti aktivna samo jedna funkcija; koja će se koristiti, određuje se primjenom odgovarajuće sheme spajanja. |
Deaktivira izlaz na stezaljci br. 8: Isključeno stanje pripravnosti i isključen fototest. |
| Indikator otvorenih vrata/elektromagnetska brava | Izlaz na stezaljkama 6-7 radit će za elektromagnetsku bravu, što znači da će se tijekom prve tri sekunde otvaranja vrata ta brava otpustiti. | Izlaz na stezaljkama 6-7 radit će za indikator otvorenih vrata. Način treperenja može se podesiti; pogledajte programiranje razine I. Stupnjevano treperenje indikatora otvorenih vrata |
| Otporni ulaz STOP | Veza između zajedničkog ulaza i ulaza STOP bit će podešena na konstantni otpor od 8,2k? (+25% -25%), primjerice za sigurnosne kontaktne letvice. Više informacija potražite u odjeljku Ulaz STOP. | Na ulaz STOP možete priključiti uređaje s normalno zatvorenim kontaktom (NC), koji će odmah zaustaviti kretanje vrata kada se strujni krug prekine. |
| Teška vrata | Pogoni će se prema vratima odnositi kao prema teškim vratima, što znači da će upravljačka jedinica na odgovarajući način prilagoditi ubrzavanje i usporavanje kretanja. | Upravljačka jedinica tretirat će vrata kao lagana. |
| Stupnjevano treperenje indikatora otvorenih vrata | Žarulja priključena na ulaz S.C.A. treperi nepravilno tijekom otvaranja vrata – što su vrata bliže otvaranju, to treperi brže; što su bliže zatvaranju, to treperi sporije. | Žarulja priključena na ulaz S.C.A. pri otvaranju vrata treperi sporo, a pri zatvaranju brzo. Dok su vrata otvorena, žarulja svijetli, a dok su zatvorena, žarulja ne svijetli. |
Podesive funkcije
Postoji 5 podesivih funkcija (zadane vrijednosti istaknute su podebljanim slovima):
| L1 svijetli | L2 svijetli | L3 svijetli | L4 svijetli | L5 svijetli | nijedna ne svijetli |
|---|---|---|---|---|---|
| Trajanje pauze – Određuje nakon koliko će se vremena vrata zatvoriti nakon otvaranja. Ima smisla samo kada je aktivno automatsko zatvaranje. | |||||
| 5 sekundi | 10 sekundi | 20 sekundi | 40 sekundi | 80 sekundi | – |
| Pomoćni ulaz AUX – Uključuje ili isključuje dodatnih 5 funkcija. | |||||
| Djelomično otvaranje I – otvara samo cijelo primarno krilo | Djelomično otvaranje II – otvara oba krila do polovice | Samo otvaranje – izmjenjuje naredbe u nizu Otvori > Zaustavi > Otvori | Samo zatvaranje – izmjenjuje naredbe u nizu Zatvori > Zaustavi > Zatvori | Fotoćelije FOTO2 – aktivira funkciju fotoćelija FOTO2 | Ulaz AUX (stezaljka br. 16) se ne koristi |
| Isključivanje motora nakon zatvaranja – Nakon što dođe do krajnjeg graničnika pri zatvaranju, motor još kratko gura kako bi vrata potpuno zatvorio. Ova funkcija postavlja trajanje povratnog hoda kako motor ne bi pritiskao krila ni kada su zatvorena. | |||||
| bez isključivanja | 0,3 sekunde | 0,7 sekunde | 1,3 sekunde | 2 sekunde | – |
| Snaga motora – Motori su osjetljivi na trenje, vjetar i oscilacije električne mreže. Stoga pri povećanim vrijednostima tih čimbenika mogu detektirati prepreku iako je nema. Postavljanjem veće snage uklonit ćete taj rizik. | |||||
| Mala snaga | Niža snaga | Srednja snaga | Veća snaga | Velika snaga | Najveća snaga |
| Odgoda sekundarnog krila – Postavlja postotnu odgodu sekundarnog krila. Postotak se računa prema standardnom putu koji krilo prijeđe. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programiranje razine I.
Preduvjet je da se upravljačka jedinica nalazi u normalnom načinu rada, što možete provjeriti tako da LED dioda P1 polako treperi i LED dioda P3 ne svijetli.
U programiranje razine I. zatim ulazite pritiskom i držanjem tipki P1+P2 na 3 sekunde, dok sve LED diode ne zatrepere. LED dioda P1 prestaje treperiti i počinje svijetliti. Bravo, sada ste u programiranju razine I. na »Zaslonu I". Na »Zaslon II« dolazite pritiskom na tipku P3 i na isti se način vraćate na »Zaslon I". Na kojem se »zaslonu« nalazite možete utvrditi prema stanju LED diode P3, vidi tablicu.
| Zaslon I | ||||
|---|---|---|---|---|
| LED P1 svijetli, LED P3 ne svijetli | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatsko zatvaranje | Kondominij | Predtreperenje | Zatvaranje nakon prekida snopa fotoćelija | Odgoda sekundarnog krila |
| Zaslon II | ||||
| LED P1 svijetli, a svijetli i LED P3 | ||||
| L1 | L2 | L3 | L4 | L5 |
| Stanje pripravnosti/Fototest | Indikator otvorenih vrata/elektrobrava | Otporni ulaz STOP | Teška vrata | Stupnjevanje treperenja indikatora otvorenih vrata |
Pritiskom na tipku P1 pomičete se po LED diodama u smjeru udesno. Kada dođete do pete diode L5, ponovno počinjete od prve diode L1, odnosno kao da kružite kroz odabir. Trenutačno osvijetljena dioda će treperiti. Ako je treperenje kratko, funkcija nije aktivna, a ako je treperenje dulje funkcija je aktivna. Između kratkog i duljeg treperenja prebacujete se jednim pritiskom tipke P2.
Kada namjestite sve vrijednosti na željeni način treperenja (a time i aktivaciju odnosno deaktivaciju funkcije), pritiskom i držanjem tipki P1+P2 tijekom 3 sekunde spremate programiranje i vraćate se u normalni način rada.
Ako ste zadovoljni svime i ne želite ništa mijenjati ili se vraćate iz programiranja razine II, ili jednostavno želite završiti programiranje bez spremanja, samo pritisnite i držite tipku P1 tijekom 3 sekunde.
Zatim možete pristupiti programiranju razine II. pritiskom i držanjem tipke P2 tijekom 3 sekunde. Najprije morate odabrati funkciju čiji parametar želite promijeniti.
Programiranje – razina II.
Preduvjet je da se upravljačka jedinica nalazi u programiranju razine I. na »zaslonu I«, što možete provjeriti tako da LED dioda P1 svijetli a LED dioda P3 ne svijetli.
Odaberite željenu funkciju koju želite promijeniti:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Duljina pauze | Pomoćni ulaz AUX | Isključivanje motora nakon zatvaranja | Snaga motora | Odgoda drugog krila |
Odaberite željenu diodu uzastopnim pojedinačnim pritiscima tipke P1, kao i u programiranju razine I. U programiranje razine II. zatim ulazite pritiskom i držanjem tipke P2 tijekom 3 sekunde. LED dioda P1 prestaje svijetliti i počinje brzo treperiti. Uspjeli ste, nalazite se u programiranju razine II.
Uzastopnim pojedinačnim pritiscima tipke P2 odaberite vrijednost parametra koju želite namjestiti, a zatim jednom pritisnite tipku P1 za povratak u programiranje razine I.
Da biste spremili postavke, još morate pritisnuti i držati tipke P1+P2 tijekom 3 sekunde (u programiranju razine I).).
Za izlaz bez spremanja pritisnite i držite 3 sekunde samo tipku P1.
Nije baš toliko komplicirano, zar ne? Važno je shvatiti da, iako stalno gledate u 5 dioda i 3 tipke, prema signalizaciji dioda P1 i P2 možete znati gdje se trenutačno nalazite. Možda će vam pomoći tablica mogućih stanja:
| LED P1 | ||||
|---|---|---|---|---|
| Svijetli | Treperi | Brzo treperi | ||
| LED P3 |
Ne svijetli | Programiranje razine I. "Zaslon I" |
Normalni način rada |
Programiranje razine II. |
| Svijetli |
Programiranje razine I. |
- | - | |
Za bolji dojam, evo još cijele sheme programiranja (kliknite za prikaz u punoj veličini):
Ako ne znate kako dalje, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Priključivanje dodatnih vanjskih uređaja na pogon
|
Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. indikacijsku rasvjetu, ključni prekidač, čitači kartica, itd.), priključite uređaj prema informacijama sa strane. Isporučeni napon iznosi 30 Vdc -30% do +50% (pri uporabi pričuvne baterije 24Vdc) uz maksimalnu struju od 200mA. |
||||||||||||
Posebne funkcije upravljačke centrale
Brisanje memorije
- Odspojite upravljačku centralu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se sve LED diode ugase.
- Na upravljačkoj jedinici pritisnite tipke P1 i P2 i držite ih (upravljačka jedinica i dalje ne bi trebala biti napajana)
- Dok držite tipke P1 i P2, priključite upravljačku jedinicu na električnu mrežu (ili umetnite osigurač napajanja)
- Točno nakon 3 sekunde otpustite tipke (odnosno tijekom treće sekunde)
- Ako je postupak brisanja uspješno proveden, sve LED diode ugasit će se na jednu sekundu. Ako se to ne dogodi i LED diode nastave treperiti, potrebno je ponoviti postupak brisanja od početka.
Da biste provjerili je li memorija ispravno izbrisana, odspojite upravljačku centralu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se sve LED diode ugase. Nakon ponovnog priključivanja na mrežu trebale bi se u slučaju potpunog brisanja sve LED diode upaliti i treperiti približno šest sekundi. Ako su LED diode zatreperile samo tri sekunde, brisanje vjerojatno nije bilo uspješno i potrebno ga je ponoviti.
Rješavanje problema s pogonom
Ako vam je bilo što nejasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Nijedna LED dioda ne svijetli |
Provjerite je li upravljačka jedinica pod naponom. To možete utvrditi mjerenjem na ulazima 9-10 na priključnoj letvi, gdje bi vrijednost trebala biti približno 30Vdc ili 24Vdc pri napajanju iz baterije. Pokušajte izmjeriti oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
LED dioda P1 redovito treperi, ali stanje LED dioda L1 do L5 ne odgovara priključenim uređajima |
Nakratko odspojite upravljačku centralu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se sve LED diode ugase; možda je uređaj zapeo u fazi programiranja. Zatim provjerite sve priključke uređaja na ulazima 11 do 16. Slobodno ih sve odspojite pa ih ponovno priključujte jednu po jednu, metodom isključivanja. |
|
LED dioda P1 zatreperi svake 4 sekunde |
Upravljačka jedinica nalazi se u načinu pripravnosti |
|
Faza procjene kretanja krila ne pokreće se |
Faza procjene kretanja krila pokreće se samo ako je još niste izvršili ili ako je memorija izbrisana. Ako je kretanje vrata pogrešno procijenjeno, najprije ćete morati izbrisati memoriju. |
|
Faza procjene kretanja krila još nikada nije bila izvršena, a ipak se ne pokreće ili radi neuobičajeno |
Najprije provjerite rade li ispravno svi priključeni i sigurnosni uređaji. Provjerite pokreće li se neki uređaj tijekom procjene kretanja krila. Prije same procjene moraju LED diode kontakata ispravno svijetliti a LED dioda P1 mora treperiti jednom u sekundi. |
|
Faza procjene kretanja krila uspješno je završena, ali se manevar ne pokreće |
Provjerite jesu li LED diode sigurnosnih uređaja FOTO, FOTO1 i po potrebi FOTO2 (ako su priključeni), kao i LED diode uređaja Koračno upravljanje i pomoćnog ulaza AUX uključene tijekom naredbe za kretanje. Ako je aktivna funkcija FOTOTEST, ali fotoćelije ne rade ispravno, dijagnostička LED dioda zatreperi 4 puta. |
|
Vrata se pomiču, ali se tijekom kretanja zaustave i počnu se pomicati u suprotnom smjeru |
I. Aktiviraju se fotoćelije. Postoji nekoliko mogućnosti:
Provjerite priključke fotoćelija i odgovarajuće LED diode. II. Druga je mogućnost da su vrata preteška za pogon ili da ih blokiraju jaki udari vjetra. U tom slučaju pogon bilježi povećanu potrošnju i prepoznaje situaciju kao prepreku (kretanje vrata moguće je zaustaviti i rukom). Dijagnostička LED dioda zatreperit će jednom ako je motor M1 prepoznao prepreku, a dvaput ako ju je prepoznao motor M2. Postoje dva rješenja: 1. Postavka za teška vrata na aktivno: Prvi stupanj (LED P1 svijetli): drugi dio (LED P3 svijetli)
Aktivirati LED L4 Teška vrata
Druga razina
U parametru Amperometrijska osjetljivost (snaga motora) postaviti na Sve LED diode ugašene: razina 6 (maks. amperometrija)
|
Dijagnostika pomoću LED diode P2
U pripremi.
Ugradnja rezervne baterije na upravljačku jedinicu NICE MC424L
Rezervna baterija NICE PS124 nije standardni dio isporuke pogona, ali je moguće dodatno naručiti. Upotrebljava se u slučaju nestanka struje, kada će se pogon vrata napajati iz nje. Baterija se neprekidno puni iz električne mreže.
| 1. Otklopite osigurač pričvršćenja upravljačke jedinice 2. Podignite držač upravljačke jedinice |
3. Otklopite upravljačku jedinicu 4. Umetnite bateriju ispod upravljačke jedinice 5. Zaklopite osigurač pričvršćenja upravljačke jedinice |
6. Izvadite plastični poklopac priključka |
|---|---|---|
 |
 |
 |
Tehničke značajke upravljačke centrale NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Električna upravljačka centrala za automatski rad krilnih vrata. Isporučuje se s upravljačkom jedinicom NICE MCA2, ali bez radijskog prijamnika. | ||||||||||||||||
| Napajanje | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Potrošnja energije |
170W | ||||||||||||||||
| Rezervni izvor napajanja | može se dokupiti i ugraditi rezervnu bateriju NICE PS124 | ||||||||||||||||
| Izlaz za signalnu lampu | za jednu signalnu lampu 24Vdc sa žaruljom maks. 25W (npr. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Izlazni indikator (S.C.A.) | - za jednu žarulju od 24Vdc, maks. 5W (izlazni napon +50% -30%), može upravljati malim relejem - ili za jednu žarulju od 12Vac, maks. 25W električnu bravu |
||||||||||||||||
| Izlaz FOTOTEST | 24Vdc maks. 100mA | ||||||||||||||||
| Izlaz za dodatnu opremu | 24Vdc maks. 200mA | ||||||||||||||||
| Ulaz STOP | za normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2K? | ||||||||||||||||
| Radijski prijamnik | bez prijamnika, priključak "SM" za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||||||||
| Antenski ulaz | 50? za koaksijalni kabel RG-58 (ili sličan) | ||||||||||||||||
| Vrijeme rada | automatska procjena | ||||||||||||||||
| Trajanje pauze | može se programirati na 5, 10, 20, 40, 80 sekundi | ||||||||||||||||
| Isključivanje motora nakon zatvaranja | može se programirati na 0; 0,3; 0,7; 1,3; 2 sekunde | ||||||||||||||||
| Odgoda krila pri otvaranju | može se programirati na 5, 10, 20, 30, 40% vremena rada | ||||||||||||||||
| Odgoda krila pri zatvaranju | automatska procjena | ||||||||||||||||
| Izlaz motora M1 | za Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Izlaz motora M2 | za Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksimalne duljine kabela |
|
||||||||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||||||||
| Razred zaštite | IP54 | ||||||||||||||||
| Dimenzije | 232×310×122 (š×d×v) | ||||||||||||||||
| Težina | 4,1kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
