Opis proizvoda NICE Moonclever MC824H – upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Toona
Dostupna zamjena!
Upravljačka jedinica NICE Moonclever MC824H zamijenjena je novijim modelom – NICE Moonclever MC824HR10.
NICE Moonclever MC824H je upravljačka centrala za automatizaciju jednokrilnih, ili dvokrilnih vrata. Pogoni koji su s njom kompatibilni moraju imati napajanje 24Vdc i magnetski enkoder (rotacijski senzor brzine motora za precizno određivanje položaja krila).
Kompatibilnost isključivo s taksativno navedenim pogonima za krilna vrata:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Upravljačka centrala MC824H sadrži upravljačku jedinicu MCA1, koja je smještena u standardiziranom plastičnom kućištu Moonclever. Uključuje konektor tipa SM za spajanje radijskog prijamnika (SMXI, OXI, ...) za daljinskih upravljača (Flor, Era Flor, Era One, Era Inti, ...).
Podržava tehnologiju BlueBus, koja omogućuje jednostavno spajanje dodatnih uređaja (fotoćelije, signalna lampa, čitači kartica, ključni prekidači, itd.) samo pomoću dvožilnog kabela, pri čemu nije potrebno paziti na polaritet.
Zahvaljujući tehnologiji 24V prikladna je i za solarni sustav NICE Solemyo, koji omogućuje napajanje i na lokacijama bez pristupa izvoru električne energije. Također je moguće upravljačku jedinicu napajati iz rezervne baterije NICE PS324, koja nekoliko sati nakon nestanka struje omogućuje izvođenje nekoliko manevara otvaranja i zatvaranja krilnih vrata. U stanju pripravnosti upravljačka jedinica s priključenim prijamnikom upravljačkog signala troši samo 2 W (pri napajanju iz baterije PS324, ili solarnog sustava Solemyo potrošnja iznosi samo 0,1 W).
Podržava tehnologiju NICE Opera. Dijagnostika pomoću signalne lampe.
Automatski se, nakon određivanja duljine krila, podešavaju intervali ubrzavanja i usporavanja pri otvaranju i zatvaranju, a moguće je podesiti i snagu, brzinu, otvaranje za pješake itd. vidi programiranje upravljačke jedinice pogona. Detekcija prepreka tijekom cijelog kretanja krila jamči siguran rad motora.
Upravljačka centrala NICE Moonclever MC824H prikladna je za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Pribor kompatibilan s centralom NICE Moonclever MC824H
Uz upravljačku centralu preporučujemo kupnju kompatibilnog dodatnog pribora:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka bljeskanjem označava kretanje vrata – prikladna je za izlaze sa slabom preglednošću. Osim toga, ima ugrađenu antenu za veći domet daljinskog upravljača. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotoćelije | Tijekom zatvaranja detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobu. | - MoonBUS (MOFB) |
| Odašiljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku LUCYB, MLBT - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač ili vam dolazi mnogo vozila ili ljudi pa ne želite svima davati daljinski upravljač niti vrata otvarati ručno. | - MOTXR |
Priručnik za upravljačku centralu NICE Moonclever MC824H
Priručnik za upravljačku centralu NICE Moonclever MC824H možete preuzeti ovdje:
Priručnik za upravljačku centralu NICE Moonclever MC824H
Ugradnja upravljačke centrale NICE Moonclever MC824H
Ugradnja upravljačke centrale u standardnu montažnu kutiju Moonclever izvodi se pričvršćivanjem s četiri vijka:
 |
 |
| 1. Odvijte plastične vijke poklopca | 2. Pričvrstite kutiju centrale pomoću četiri tiple |
Ožičenje

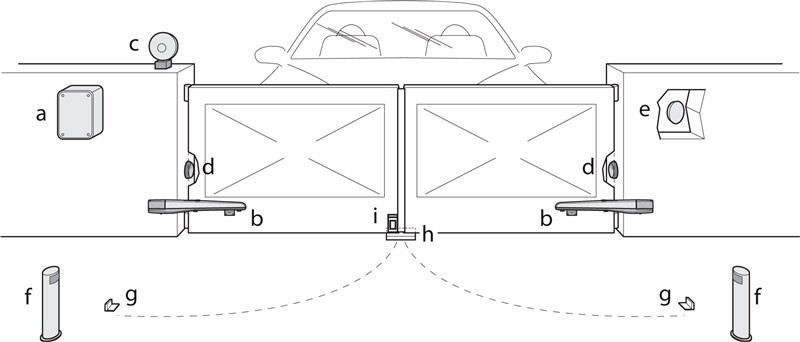

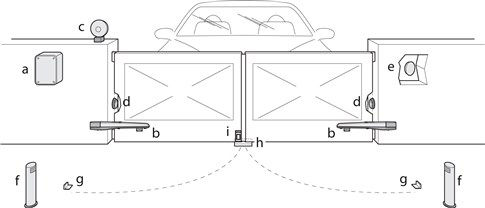

Uobičajena (opcionalna) shema spajanja upravljačke jedinice pogona s priborom izgleda ovako:
Popis pribora
|

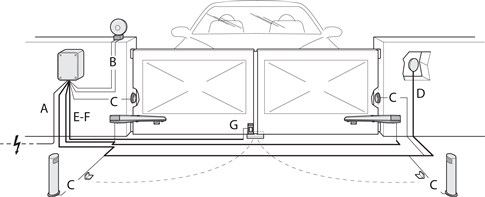

Popis ožičenja
| Namjena | Vrsta | Maks. duljina |
|---|---|---|
| A. Napajanje | 3×1,5mm2 | 30m, za veću duljinu 3×2,5mm2 + uzemljenje |
| B. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| C. Fotoćelije | 2×0,5mm2 | 30m, iznad 30m 2×1mm2 |
| D. Ključna sklopka | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| E. Napajanje pogona | 3×1,5mm2 | 10m |
| F. Enkoder | 2×1,0mm2 | 10m |
| G. Električna brava | 2x1,0mm2 | 10m |
Spajanje upravljačke centrale NICE Moonclever MC824H
Prije spajanja, odspajanja i izmjene spojeva pogona s mrežom ili dodatnom opremom obavezno isključite napajanje, bilo na osiguraču, izvlačenjem osigurača napajanja, po potrebi odspajanjem pričuvne baterije. Pričekajte da se sve LED diode ugase.

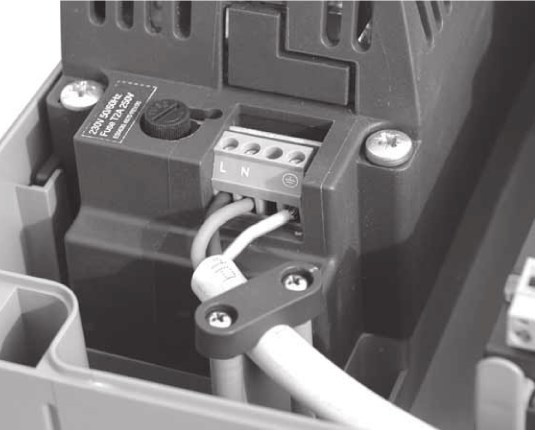

...na mrežu
 |
Za osnovno funkcioniranje pogona dovoljno je dovesti u upravljačku centralu pogona električno napajanje.
Spajanje je jednostavno:
|
...dodatne opreme

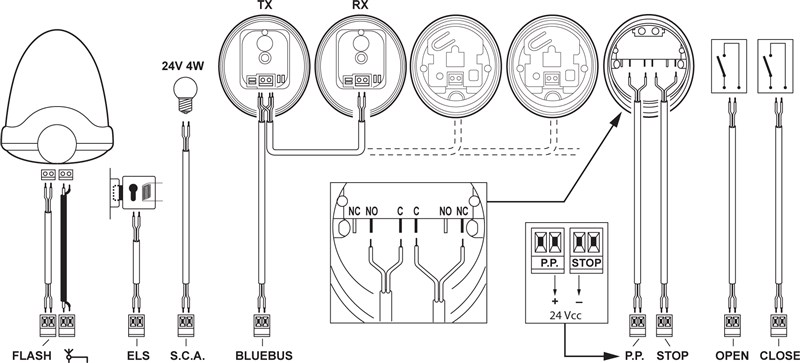

Upravljačka jedinica NICE MCA1 centrale NICE Moonclever MC824H omogućuje sljedeće ulaze i izlaze za dodatnu opremu:
| Ulaz/izlaz | Opis | |
|---|---|---|
| AERIAL (Antena) |
Ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu svjetiljku, npr. NICE LUCYB, NICE MLBT, a moguće je i zasebno ugraditi vanjsku antenu NICE ABFKIT. | |
| Izlaz za jednu signalnu svjetiljku od 12 V NICE LUCYB (ili NICE MLBT) s jednom žaruljom od 12 V, 21 W | ||
| Izlaz za maks. 12 Vac električnu bravu od 15 VA | ||
| S.C.A. (Indikator) |
Izlaz za indikator (24 V, 4 W). Njegovo se ponašanje može podesiti programiranjem razine II. za L4, vidi Programiranje razine II., L4 – Izlazni indikator. | |
| Ulaz za paralelno spajanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS pomoću dvožilnog kabela kojim se prenose električno napajanje i komunikacijski signal. | ||
| STOP (Zaustavljanje) |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je spojiti uređaje:
|
|
| Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Upravljanje kretanjem vrata korak po korak). Moguće je spojiti normalno otvorene uređaje (NO). | ||
| OPEN (Otvaranje) |
Ulaz za uređaje koji upravljaju samo otvaranjem vrata (vidi Otvaranje vrata). Moguće je spojiti normalno otvorene uređaje (NO). | |
| CLOSE (Zatvaranje) |
Ulaz za uređaje koji upravljaju samo zatvaranjem vrata (vidi Zatvaranje vrata). Moguće je spojiti normalno otvorene uređaje (NO). | |
| ENC1 | Ulaz za enkoder pogona M1 (stezaljke 1, 2); polaritet nije potrebno poštovati |

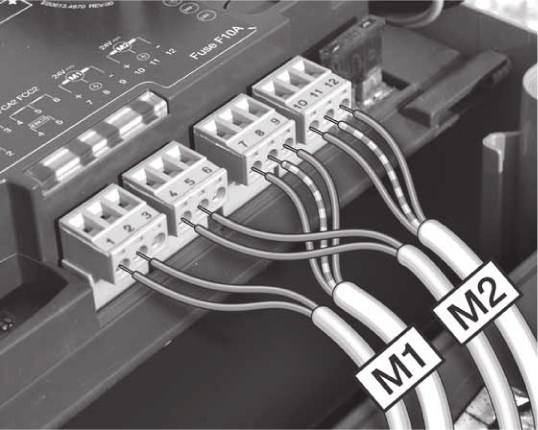

Spajanje pogona (motora) M1 i M2 te njihovih enkodera |
| ENC2 | Ulaz za enkoder pogona M2 (stezaljke 4, 5), polaritet nije potrebno poštovati | |
| M1 | Izlaz za motor M1 (stezaljke 7, 8, 9) | |
| M2 | Izlaz za motor M2 (stezaljke 10, 11, 12) | |
Osigurači upravljačke centrale
U pripremi
Standardna shema spajanja:
Fotoćelije pogona
Vrlo jednostavna za korištenje tehnologija BlueBUS omogućuje napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
SPAJANJE VIŠE PAROVA FOTOĆELIJA NICE MOFB NA PODATKOVNU MREŽU NICE BLUEBUS
Fotoćelije postavite oko vrata ili vratnica prema primjerima potpunog spajanja i namjestite premosnike prema tablici premosnika fotoćelija NICE MOFB pogona vrata. Kako bi se spriječile smetnje između pojedinih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima, pridržavati se orijentacije odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):
Primjer spajanja fotoćelija
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 na slici), tj. da otvore vrata kada vozilom prođete između njihovih optičkih osi, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Tablica premosnika fotoćelija NICE MOFB pogona vrata
 |
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija premosnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju premosnika. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Na odašiljaču TX i prijamniku RX istog para fotoćelija potrebno je postaviti premosnik na istu vrijednost. Ako se za vrstu premosnika koristi samo jedan premosnik, drugi uvijek odložite u neiskorišteni pretinac, kao što je prikazano na slici lijevo. |
| Oznaka para fotoćelija | Premosnik s kombinacijom premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 POZOR, NEDOPUŠTENA KONFIGURACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Ako je iz bilo kojeg razloga potrebno zamijeniti fotoćeliju, dovoljno je postaviti isti premosnik kao na izvornoj fotoćeliji; nije potrebno provesti fazu prepoznavanja uređaja.
Radijski prijamnik za pogone
 |
Upravljačka centrala NICE Moonclever MC824H isporučuje se s upravljačkom jedinicom NICE MCA1, koja ima SM priključak za spajanje vanjskog radioprijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik nužan za primanje naredbi koje šalju s daljinskih upravljača, stoga je nužan preduvjet za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Prepoznavanje priključenih uređaja pogona
Nakon svakog priključivanja, odspajanja ili promjene spojeva dodatne opreme na ulazima BlueBUS i STOP mora se provesti postupak prepoznavanja dodatne opreme. Pogon će vas sam upozoriti da je potrebno provesti ovaj postupak treperenjem LED dioda L1 i L2.
|
Prepoznavanje kretanja krila vrata (automatski način rada)
Za ispravno funkcioniranje kretanja vrata (odnosno izračun putanje ubrzavanja i usporavanja te djelomičnog otvaranja), upravljačka jedinica mora sama utvrditi duljinu luka otvaranja krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i utvrđuje duljinu hoda otvaranja vrata. Postoje i alternativni ručni i kombinirani načini, koje možete pronaći u priručniku.
|
Programiranje upravljačke jedinice pogona
Upravljačka jedinica MC824H omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., ili podešavanjem unaprijed zadane vrijednosti programiranjem razine II.

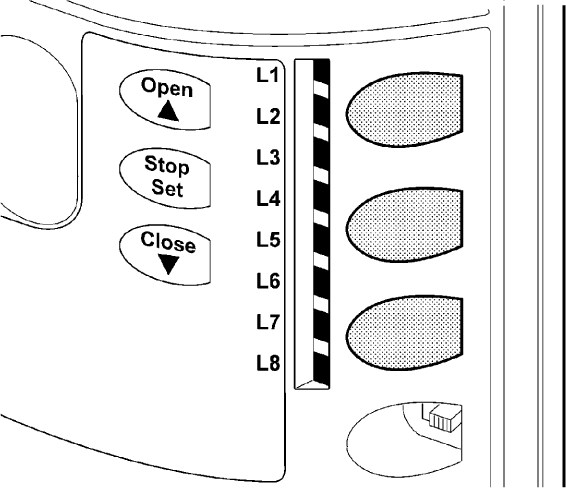

Upravljačka jedinica MCA1 ima tri tipke za upravljanje pogonom i njegovo programiranje:
 |
Tipka | Upotreba |
|---|---|---|
| Open | Tipka omogućuje slanje naredbe za otvaranje vrata pogonu. Tijekom programiranja služi i za pomicanje vrijednosti parametra koji se programira prema gore. | |
| Stop/Set | Tipka omogućuje slanje naredbe za zaustavljanje vrata pogonu. Prvim pritiskom i držanjem tijekom 5 sekundi ulazi se u programiranje razine I. Sljedećim pritiskom i držanjem ulazi se u programiranje razine II. za trenutačnu LED diodu. | |
| Close | Tipka omogućuje slanje naredbe za zatvaranje vrata pogonu. Tijekom programiranja služi i za pomicanje vrijednosti parametra koji se programira prema dolje. |
Programiranje razine I.
Na razini I. programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED dioda na upravljačkoj jedinici svijetli. Tvornički su sve funkcije isključene.
U programiranje razine I. ulazite tako da držite tipku „Stop/Set” približno 5 sekundi, dok LED dioda L1 ne počne treperiti. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED diodu prema gore odnosno dolje. Za svaki postupak imate 10 sekundi, inače će pogon izaći iz načina programiranja. Kad trepereća LED dioda dođe iznad LED diode funkcije koju želite uključiti/isključiti, jednim pritiskom tipke „Stop/Set” ubrzajte (funkcija uključena) ili usporite (funkcija isključena) treperenje, a zatim pričekajte da pogon izađe iz načina programiranja u roku od 10 sekundi. Ako je sve prošlo u redu, LED dioda funkcije koja se uključuje ostat će upaljena.
Popis funkcija koje se mogu programirati i uključiti:
| LED | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje | Nakon određenog vremena (koje se podešava u „Programiranje razine II. – Trajanje pauze”) od otvaranja vrata, vrata će se početi automatski zatvarati. Ako je funkcija isključena, vratima se može upravljati samo naredbom s daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida snopa fotoćelija |
Funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je nužno potrebno za prolazak vozila. Nakon što se snop fotoćelija ponovno uspostavi (vozilo je prošlo kroz prolaz), vrata će se sama početi zatvarati nakon 5 sekundi. Ova funkcija ima dva načina rada, ovisno o tome je li uključeno automatsko zatvaranje (vidi prethodnu funkciju). Automatsko zatvaranje uključeno – vrata će se zaustaviti nakon što se snop fotoćelija ponovno uspostavi, a nakon 5 sekundi počet će se zatvarati. To znači da se ne moraju potpuno otvoriti. |
| L3 | Uvijek zatvori | Nakon nestanka struje vrata će ostati u položaju u kojem su bila (ako je ova funkcija isključena) ili će se zatvoriti (ako je ova funkcija uključena). |
| L4 | Stanje pripravnosti | Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Posebno je korisna pri napajanju iz pomoćne baterije (npr. NICE PS124). Ako je funkcija aktivna, upravljačka jedinica isključit će se minutu nakon posljednjeg pomicanja vrata ulaz BlueBUS (a time i sve uređaje spojene na njega), sve LED diode osim LED diode BlueBUS, koja će polako treperiti. U tom stanju, ako stigne naredba, upravljačka jedinica najprije će se ponovno pokrenuti, a zatim izvršiti zadanu naredbu. |
| L5 | Električna brava/automatska rasvjeta | Ako funkcija nije uključena, izlaz ELS radi kao električna brava; ako je funkcija uključena, izlaz ELS može se upotrebljavati za automatsku rasvjetu. |
| L6 | Pretbljeskanje | Nakon primitka signala za pomicanje vrata, najprije će signalno svjetlo tri sekunde upozoravati okolinu treperenjem, a zatim će se pokrenuti zatraženi postupak pomicanja. |
| L7 | Zatvaranje znači djelomično otvaranje | Naredba zatvaranje uvijek pokreće postupak djelomičnog otvaranja vrata. |
| L8 | Indikator otvorenih vrata/indikator održavanja | Ako funkcija nije uključena, izlaz S.C.A. radi kao indikator otvorenih vrata; ako je funkcija uključena, izlaz S.C.A. radi kao indikator održavanja. |
Programiranje razine II.
Na razini II. programiranjem se podešavaju vrijednosti pojedinih funkcija (te se funkcije razlikuju od razine I.).
Zaboravite na programiranje razine I. U programiranje razine II. ulazite tako da držite pritisnutu tipku Stop/Set približno 5 sekundi, dok ne počne treperiti LED L1. Zatim pomoću tipki Open i Close pomičete trenutačnu LED gore odnosno dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz načina programiranja. Kada trepereća LED dođe iznad LED funkcije čiji parametar želite podesiti, pritiskom i držanjem tipke Stop/Set ulazite u postavke određene LED diode. LED koja ostane svijetliti (i dalje držite pritisnutu tipku Stop/Set) predstavlja trenutačnu vrijednost parametra. Tu vrijednost možete povećati odnosno smanjiti pomoću tipki Open odnosno "Close (i dalje držite pritisnutu tipku Stop/Set), zatim otpustite tipku Stop/Set i pričekajte da pogon izađe iz načina programiranja, što će se dogoditi unutar 10 sekundi. Kako biste provjerili je li sve prošlo u redu, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje se mogu programirati i podesiti:
|
Ulazna LED — Naziv |
LED postavke — Vrijednost |
|---|---|
| L1 — Trajanje pauze Ako je vrijednost „Automatsko zatvaranje” u programiranju razine I. |
L1 — 5 sekundi L2 — 15 sekundi L3 — 30 sekundi L4 — 45 sekundi L5 — 60 sekundi L6 — 80 sekundi L7 — 120 sekundi L8 — 180 sekundi |
|
L2 — Način rada korak po korak Postavlja slijed kretanja vrata koji se pokreće ponovnim pritiskanjem, primjerice, tipke na daljinskom upravljaču vrata ili aktiviranjem putem ulaz STEP-BY-STEP (poznat i kao P.P., ili Korak po korak). Ako podesite L4, L5, L7 ili L8, utjecat će i na ulaze OPEN i CLOSE. |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Otvori/Zatvori/Otvori/Zatvori L4 — Zajednički način rada L5 — Zajednički način rada, zaustavljanje nakon 2 s L6 — Korak po korak, nakon 2 s djelomično otvaranje L7 — Držati pritisnuto L8 — Poluautomatsko otvaranje, zatvaranje uz držanje pritisnute tipke |
|
Podešava brzinu kretanja vrata tijekom normalnog rada (ne pri pokretanju i usporavanju vrata). |
L1 — Vrlo sporo (30 %) L2 — Sporo (45 %) L3 — Srednje (55 %) L4 — Brzo (70 %) L5 — Vrlo brzo (85 %) L6 — Izrazito brzo (100 %) L7 — Otvara se „brzo”, zatvara „sporo” L8 — Otvara se „izrazito brzo”, zatvara „brzo” |
|
L4 — Isključivanje motora nakon zatvaranja Podešava koliko milisekundi upravljačka jedinica treba pustiti motor nakon zatvaranja kako bi se smanjio pritisak na krilo vrata. |
L1 — Nema L2 — Minimalno (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maksimalno (800 ms) |
|
Prilagođava sustav za nadzor snage motora težini vrata. |
L1 — Slaba L2 — ... L3 — ... (zadano) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Iznimno jaka |
|
Podešava duljinu hoda pri djelomičnom otvaranju. Za L5 do L8, minimum označava manji podešeni kut od dvaju krila. Dakle, ako se krilo M1 otvara do 90°, a krilo M2 do 110°C, minimum je 90°C. |
L1 — Krilo M2 do četvrtine L2 — Krilo M2 do polovice L3 — Krilo M2 do tri četvrtine L4 — Krilo M2 do kraja L5 — Krila do četvrtine minimuma L6 — Krila do polovice minimuma L7 — Krila do tri četvrtine minimuma L8 — Krila do minimuma |
|
Podešava broj ciklusa vrata nakon kojeg će pogon signalizirati da je potrebno obaviti održavanje. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Reproducira tip posljednjih do 8 poruka o pogreškama. |
L1 — Rezultat 1. manevra L2 — Rezultat 2. manevra L3 — Rezultat 3. manevra L4 — Rezultat 4. manevra L5 — Rezultat 5. manevra L6 — Rezultat 6. manevra L7 — Rezultat 7. manevra L8 — Rezultat 8. manevra |
Povezivanje dodatnih vanjskih uređaja na pogon
 |

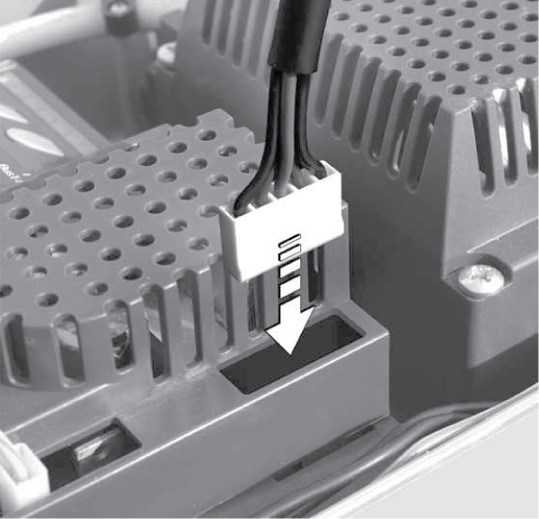

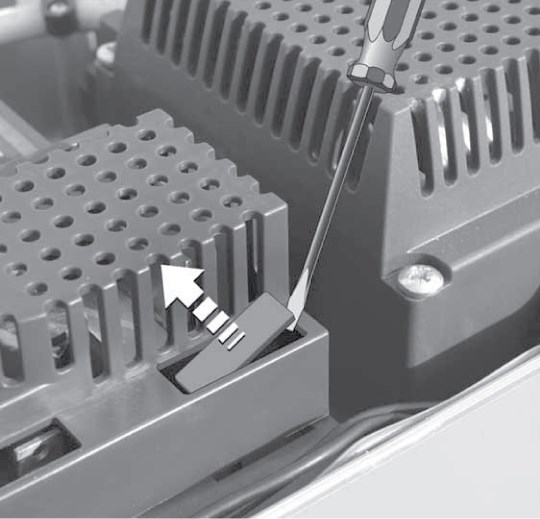

Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, čitači kartica, itd.), priključite uređaj prema slici. Napon napajanja iznosi 24 V DC, od -30 % do +50 %, uz maksimalnu struju od 200 mA. |
Posebne funkcije upravljačke jedinice
Brisanje memorije
Pritisnite tipke „Open” i „Close” i držite ih dok L1 i L2 ne počnu treperiti.
Prisilno pokretanje
Ako neki sigurnosni uređaj otkaže ili se, primjerice, u snopu fotoćelija nađe prepreka koja se ne može ukloniti pa se vrata zbog sigurnosnih razloga ne mogu pokrenuti, moguće je aktivirati način rada „Prisutnost osobe”, trajno u okviru Programiranje razine II. u postavci L2 – Vrsta sekvencijalnog upravljanja na vrijednost L7 – Prisutnost osobe, ili privremeno:
- Zadajte naredbu vratima (daljinskim upravljačem, ključnim prekidačem i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalna svjetiljka vjerojatno će signalizirati pogrešku.
- Stoga unutar 3 sekunde od prethodne naredbe ponovno zadajte naredbu i držite je.
- Dok držite naredbu, vrata će se pomicati; kada je otpustite, zaustavit će se.
Obavijest o održavanju
U Programiranju razine II. u stavci L7 – Upozorenje o održavanju postavlja se broj ciklusa nakon kojeg pogon treba signalizirati potrebu za održavanjem (pregledom). Pogon to signalizira signalnom svjetiljkom (ili na izlazu S.C.A., ako je tako postavljeno u Programiranju razine II. u stavci L4 – Indikator izlaza razina L7 – Održavanje) kako slijedi:
| Broj ciklusa | Signalizacija signalnom svjetiljkom | Signalizacija izlaznim indikatorom S.C.A. |
|---|---|---|
| manje od 80 % ograničenja | Uobičajen rad, treperenje u intervalima od pola sekunde. | „Svijetli” 2 sekunde nakon početka otvaranja. |
| 80–100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja normalno. | Treperi tijekom manevra. |
| više od 100 % ograničenja | Svijetli 2 s nakon početka manevra, zatim nastavlja normalno i svijetli 2 s nakon završetka manevra. | Stalno treperi. |
Upute za brisanje obavijesti o održavanju i provjeru trenutačnog broja manevra u odnosu na ograničenje potražite u tablici 12 priručnika.
Rješavanje problema s pogonom
Ako vam nešto nije jasno ili imate bilo kakav drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o prirodi problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neke od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED lampica na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije daljinskog upravljača pogona ispravne; ako nisu, zamijenite ih. Upute potražite u priručniku za konkretni daljinski upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED lampica na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač pohranjen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED lampica BlueBUS ne treperi.
|
Provjerite je li pogon priključen na napajanje od 230 V. Ako jest, izmjerite oba osigurača i po potrebi ih zamijenite novima istih svojstava. |
|
Vrata se ne pomiču, a signalna lampica ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. U slučaju slanja naredbe daljinskim upravljačem trebala bi LED BlueBUS dvaput brzo zatreperiti. Ako naredbu šalje drugi uređaj putem ulaza STEP-BY-STEP (P.P.), trebala bi zasvijetliti odgovarajuća LED dioda STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalna lampica zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika pomoću treptanja signalne lampice. |
|
Vrata se pokrenu, ali odmah se zaustave i počnu kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li prepreke kretanje vrata i po potrebi povećajte snagu pogona. |
|
Vrata se pokrenu, ali signalna lampica ne radi. |
Provjerite ima li napona na izlazu FLASH tijekom kretanja vrata (visina napona nije važna, približno 10-30Vdc). Ako na izlazu ima napona, problem je vjerojatno u signalnoj lampici, pokušajte je zamijeniti sličnom kako biste provjerili radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite je li došlo do kratkog spoja u ožičenju. |
|
Vrata se pokrenu, ali izlaz S.C.A. ne radi. |
Utvrdite vrstu funkcije programirane za izlaz S.C.A. i ako bi izlaz trebao treperiti, provjerite ima li na njemu napona (približno 24Vdc). Ako na izlazu ima napona, problem je vjerojatno u žarulji; pokušajte je zamijeniti sličnom kako biste provjerili radi li. Ako na izlazu nema napona, izlaz S.C.A. možda je preopterećen; provjerite je li došlo do kratkog spoja u ožičenju. |
Dijagnostika pomoću treptanja signalne lampice
Tijekom kretanja vrata signalna lampica treperi redovito svake sekunde. Ako dođe do problema, signalna lampica prijavit će pogrešku s dva brza niza treptaja.
|
Niz treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj 1 sekunda pauze 1 treptaj |
Pogreška BlueBUS-a
|
Uređaji povezani na ulaz BlueBUS ne odgovaraju uređajima utvrđenima u fazi prepoznavanja uređaja. Ponovite fazu prepoznavanja. Ako to ne pomogne, pokušajte još jednom; u suprotnom ćete morati metodom isključivanja pronaći neispravan uređaj i zamijeniti ga (kupiti novi, reklamirati ga ili popraviti). |
|
2 treptaja 1 sekunda pauze 2 treptaja |
Aktiviranje fotoćelije |
Aktiviraju se fotoćelije, što je uobičajeno ako je njihov snop prekinut tijekom zatvaranja vrata. Ako snop nije bio prekinut, možda su prljave, zaslijepljene ili neispravne. |
|
3 treptaja 1 sekunda pauze 3 treptaja |
Aktiviranje ograničivača sile motora
|
Tijekom kretanja vrata detektira se povećano trenje – možda vrata nisu dobro podešena; pokušajte ih ručno pomaknuti i ponovno podesiti. Inače obično pomaže povećanje snage motora, a po potrebi i aktiviranje funkcije Šiljak. Drugi mogući problem je ako imate donji graničnik postavljen previsoko. |
|
4 treptaja 1 sekunda pauze 4 treptaja |
Aktiviranje ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako se to događa neočekivano, provjerite uređaje povezane na njega. |
|
5 treptaja 1 sekunda pauze 5 treptaja |
Interna pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja 1 sekunda pauze 6 treptaja |
Dosegnuto je vremensko ograničenje manevriranja. |
Pričekajte nekoliko minuta da se ograničivač ciklusa vrati ispod granične vrijednosti. |
|
7 treptaja 1 sekunda pauze 7 treptaja |
Interna pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
8 treptaja 1 sekunda pauze 8 treptaja |
Aktivna je trajna naredba.
|
Pogon neprestano prima naredbu – provjerite uređaje povezane na ulaz OPEN. Ako je priključen vremenski prekidač, vjerojatno je on uzrok problema.
|
|
9 treptaja 1 sekunda pauze 9 treptaja |
Pogon je blokiran naredbom "Blokiraj automatizaciju" | Deblokirajte pogon naredbom "Deblokiraj automatizaciju". |
| 10 treptaja
1 sekunda pauze 10 treptaja |
Aktivacija graničnika enkodera | Tijekom kretanja vrata otkrijte povećano trenje i provjerite glatkoću kretanja. |
Dijagnostika pomoću treptanja LED dioda
Na upravljačkoj jedinici MCA1 upravljačke jedinice MC824H nalaze se dva sklopa LED dioda, od kojih svaki treptanjem ili svijetljenjem označava normalan rad upravljačke jedinice ili dijagnostiku grešaka prema sljedećim tablicama.
Vodoravne LED diode BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalizacija |
Stanje |
Rješenje |
|---|---|---|
|
LED BlueBUS |
||
|
Ne svijetli |
Greška
|
Provjerite priključak na električnu mrežu, ako je sve u redu, provjerite osigurače F1 i F2 i po potrebi ih zamijenite novima istih karakteristika. |
|
Svijetli |
Ozbiljna greška
|
Pokušajte odspojiti upravljačku jedinicu, po potrebi sve ulaze. Ako to ne pomogne, resetirajte je; ako i dalje ne pomogne, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
|
Treptanje u intervalima od jedne sekunde |
Sve je u redu |
Normalan rad upravljačke jedinice. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN, CLOSE, aktivirane su fotoćelije, ili je pogon primio naredbu s daljinskog upravljača. |
|
Nizovi treptaja odvojeni pauzom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici grešaka prema signalnoj lampi. |
|
LED STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje priključene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED STEP-BY-STEP (također označen kao P.P., korak po korak) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Normalan rad upravljačke jedinice, ako je aktiviran uređaj priključen na ulaz STEP-BY-STEP. |
|
LED OPEN (Otvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz OPEN nije aktivan. |
|
Svijetli |
Ulaz OPEN je aktiviran |
Normalan rad upravljačke jedinice, ako je aktiviran uređaj priključen na ulaz OPEN. |
|
LED CLOSE (Zatvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz CLOSE nije aktivan. |
|
Svijetli |
Ulaz CLOSE je aktiviran |
Normalan rad upravljačke jedinice, ako je aktiviran uređaj priključen na ulaz CLOSE. |
Okomite LED diode L1–L8
|
Signalizacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da je funkcija Automatsko zatvaranje uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da je funkcija Zatvaranje nakon prekida fotoćelija uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Uvijek zatvori nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da je funkcija Uvijek zatvori uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Stanje pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Stanje pripravnosti je uključena. |
|
Treperi |
|
|
LED 5 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Električna brava/Automatska rasvjeta nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Električna brava/Automatska rasvjeta je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 6 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Predtreptanje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Predtreptanje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 7 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje znači djelomično otvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje znači djelomično otvaranje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 8 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Indikator otvorenih vrata/Indikator održavanja nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Indikator otvorenih vrata/Indikator održavanja je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
Ugradnja rezervne baterije na upravljačku jedinicu NICE MC824H
Rezervna baterija NICE PS324 nije standardni dio isporuke pogona, ali može se naknadno naručiti. Upotrebljava se u slučaju nestanka struje, kada će se pogon vrata napajati iz nje. Baterija se neprekidno puni iz električne mreže.
| 1. Izvadite plastični poklopac priključka baterije | 2. Priključite bateriju u priključak i postavite je pokraj upravljačke jedinice |
|---|---|
 |
 |
Tehničke značajke upravljačke centrale NICE Moonclever MC824H
| Model | NICE Moonclever MC824H |
|---|---|
| Opis tipa | Električna upravljačka centrala za automatski rad krilnih vrata. Isporučuje se s upravljačkom jedinicom NICE MCA1, ali bez radijskog prijamnika. |
| Napajanje | 230V (+10% -15%) 50/60Hz |
|
Potrošnja energije |
200W (manje od 100W u ukupnom stanju pripravnosti) |
| Rezervni izvor napajanja | mogućnost kupnje i ugradnje rezervnu bateriju NICE PS324 |
| Izlaz za signalnu svjetiljku | za jednu signalnu svjetiljku 12Vdc sa žaruljom maks. 21W (npr. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izlazni indikator (S.C.A.) | za jednu žarulju od 21 V, maks. 4 W (izlazni napon +50% -30%), može upravljati malim relejem |
| Izlaz BlueBUS | jedan izlaz za do 15 uređaja BlueBUS (najviše 6 parova fotoćelija MOFB/MOFOB + 2 para fotoćelija MOFB/MOFOB koje služe za otvaranje + 4 čitača kartica MOMB/digitalne tipkovnice MOTB) |
| Ulaz STOP | za normalno otvorene, normalno zatvorene i uređaje s konstantnim otporom od 8,2KΩ |
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoren (zatvaranjem se aktivira naredba "Korak po korak") |
| Ulaz OPEN | normalno otvoren (zatvaranjem se aktivira naredba "Otvoriti") |
| Ulaz CLOSE | normalno otvoren (zatvaranjem se aktivira naredba "Zatvoriti") |
| Radijski prijamnik | bez prijamnika, priključak "SM" za prijamnike NICE SMXI, NICE OXI i sl. |
| Antenski ulaz | 50Ω za koaksijalni kabel RG-58 (ili sličan) |
| Programske funkcije | 8 funkcija za uključivanje/isključivanje (Programiranje razine I.) 8 podesivih funkcija (Programiranje razine II.) |
| Funkcije samoprocjene |
procjena duljine krila (izračun udaljenosti za pokretanje i zaustavljanje, izračun točke djelomičnog otvaranja) |
| Radna temperatura | -20°C do +50°C |
| Upotreba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne |
| Stupanj zaštite | IP54 |
| Dimenzije | 232×310×122 (š×d×v) |
| Masa | 4,1kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
