NICE Toona TO5024 – samostalni pogon za krilne kapije, za krilo do 5 m/500 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
367,95 € s PDV-om
| Težina |
|---|
| 9,00 kg |
Opis proizvoda NICE Toona TO5024 – samostalni pogon za krilne kapije, za krilo do 5 m/500 kg
NICE Toona TO5024 je zaseban motor 24 V DC za jedno krilo krilne ograde. Je nepovratni, ima aluminijsko kućište i brončanu vodeću maticu. Napon od 24 V odnosi se na motor, a ne automatski na mrežno napajanje upravljačke jedinice.
Ograničenja uporabe: 5 m i 500 kg nisu dopušteni istodobno. Za 5 m graf dopušta približno 200 kg, a 500 kg približno do 1,8 m. Konkretne kombinacije provjerite prema krivulji TO5024; kod pune ispune i vjetra uračunajte veće opterećenje. Pri zamjeni starijeg pogona provjerite dimenzije nosača i osovinica.
Magnetski enkoder motora radi s odgovarajućom upravljačkom jedinicom. Aktualna MC824HR30/MCA1R30 podržava učenje položaja, BlueBUS i postavke prema vlastitim uputama. Starija MC824HR10 ima drukčiju upravljačku ploču. Oprema kompleta, fotoćelije, radio-prijamnik i baterija određuju se prema stvarnoj upravljačkoj jedinici.

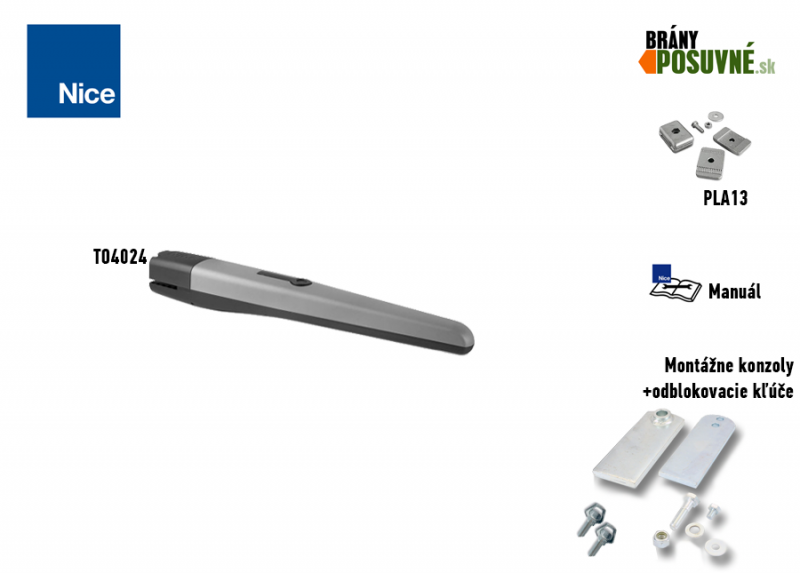

| Brza navigacija | |
|---|---|
| Sadržaj pakiranja | Kompleti |
| Pribor | Ograničenja |
| Vijek trajanja | Montaža |
| Ožičenje | Graničnik |
| Deblokiranje | Parametri |
| Priručnik | Galerija fotografija |
| Pribor – priključne stezaljke i polaritet | PDF priručnik |
| Pogon sadrži: | Šifra | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 5 TO5024 |
TO5024 |
|
|
Motor TO5024: duljina krila do 5 m i masa do 500 kg zasebne su krajnje vrijednosti. Dopuštenu kombinaciju odredite prema donjem grafu. |
||||
 |
1 × | Unutarnji mehanički graničnik otvaranja | PLA13 | |
|
Unutarnji graničnik ograničava otvaranje krila. Potrebu za vanjskim graničnicima i osiguranje zatvorenog položaja odredite prema cijeloj ogradi i odabranoj upravljačkoj jedinici. Podešavanje graničnika. |
||||
 |
2 × | Ključ za deblokiranje | CM-B | |
|
U slučaju nestanka struje služi za deblokiranje pogona, kako bi se ograda mogla ručno pomicati guranjem ili povlačenjem. |
||||
 |
1 × | Prednji nosač za zavarivanje |
PMD0101R04.4610 |
|
|
Zavaruje se na nepomični dio krila; pripazite, postavlja se na drugoj visini od stražnjeg nosača. Alternativni nosač za pričvršćivanje vijcima je PLA8. |
||||
 |
1 × | Osovinica prednjeg nosača | R8.5120 Podloška V8X10.5102 Osovinica |
|
|
Služi za pričvršćivanje prednjeg dijela pogona na prednji nosač. |
||||
 |
1 × | Stražnji nosač za zavarivanje | PMDSMP.4610 | |
|
Zavaruje se na montažnu ploču za pričvršćivanje vijcima ili na čelični stup. Pripazite, postavlja se na drugoj visini od prednjeg nosača. Alternativni produženi nosač je PLA6. |
||||
 |

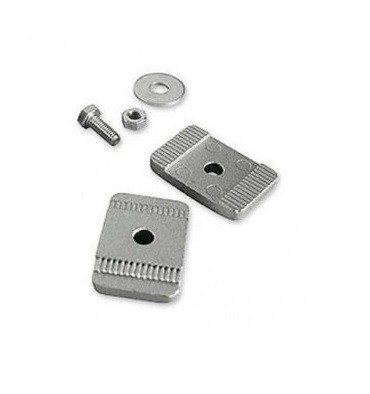

1 × | Montažna ploča ispod stražnjeg nosača | PMDPA.4610 | |
|
Na nju se zavaruje stražnji nosač. Montažna se ploča zatim pričvršćuje na stup ili zid. |
||||
 |
2 × | Zatik stražnjeg nosača | D10.5110 Matica R10.5120 Podloška V10X40.5101 Zatik |
|
|
Služi za pričvršćivanje stražnjeg dijela pogona na stražnji nosač. |
||||
 |
1 × | Priručnik za montažu NICE Toona 5 TO5024 | Preuzmi | |
|
Priručnik za montažu motora sadrži dimenzije, način pričvršćivanja, ožičenje i sigurnosne provjere. Programiranje i uparivanje daljinskih upravljača obavite prema uputama za upravljačku jedinicu i prijamnik koji su stvarno ugrađeni. |
||||
Samostalnom motoru potrebna je upravljačka jedinica, a ovisno o vratima i sigurnosna dodatna oprema. Sadržaj pakiranja, grafikon ograničenja i tehničke podatke pronaći ćete u nastavku.
(Je li ovaj pogon pravi izbor za mene?)
Usporedite s drugim pogonima:
| Model | Pregled |
|---|---|
| TO4024 |  Motor od 24 V; pri krilu duljine 3 m grafikon dopušta približno 300 kg, a pri kraćem krilu do 500 kg. Kombinaciju provjerite prema grafikonu za TO4024. |
| TO5024I | Motor od 24 V za intenzivan rad; mehanički graničnik otvaranja. |
| TO5016 | Motor od 230 V sa sporijim radom; prekidači za otvaranje i zatvaranje. |
| TO5015 | Motor od 230 V sa sporijim radom; mehanički graničnik s mikroprekidačem, ovisno o izvedbi. |
| TO5605 | 230 V, brzi, povratni motor; mehanički graničnik s mikroprekidačem, ovisno o izvedbi. |
| TO7024 |  Motor od 24 V; najveće vrijednosti od 7 m i 1 700 kg ne mogu se ostvariti istodobno. Kombinaciju provjerite prema grafikonu za TO7024. |
BlueBUS je sučelje odabrane upravljačke jedinice i dodatne opreme. Dostupnost alternativnih modela provjerite na stranici konkretnog proizvoda.

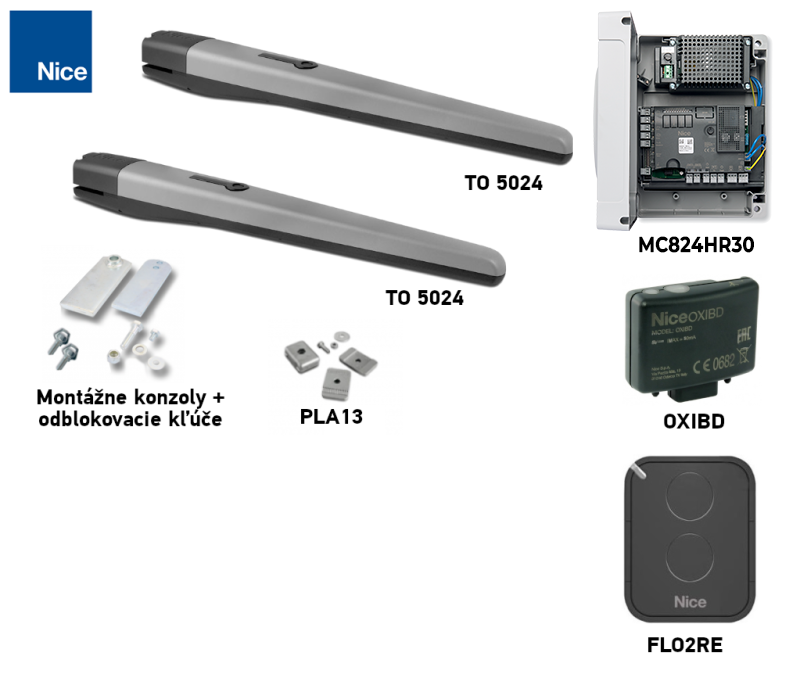

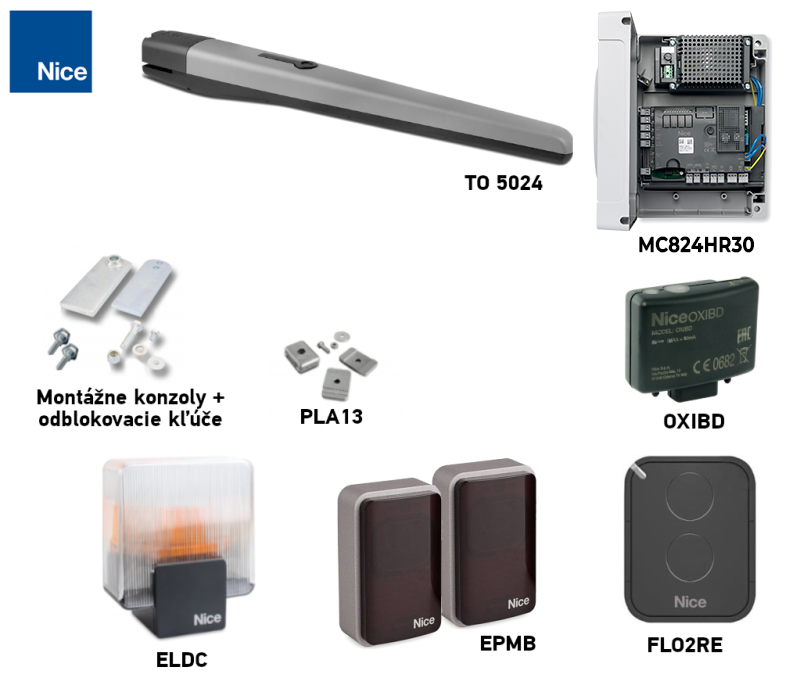

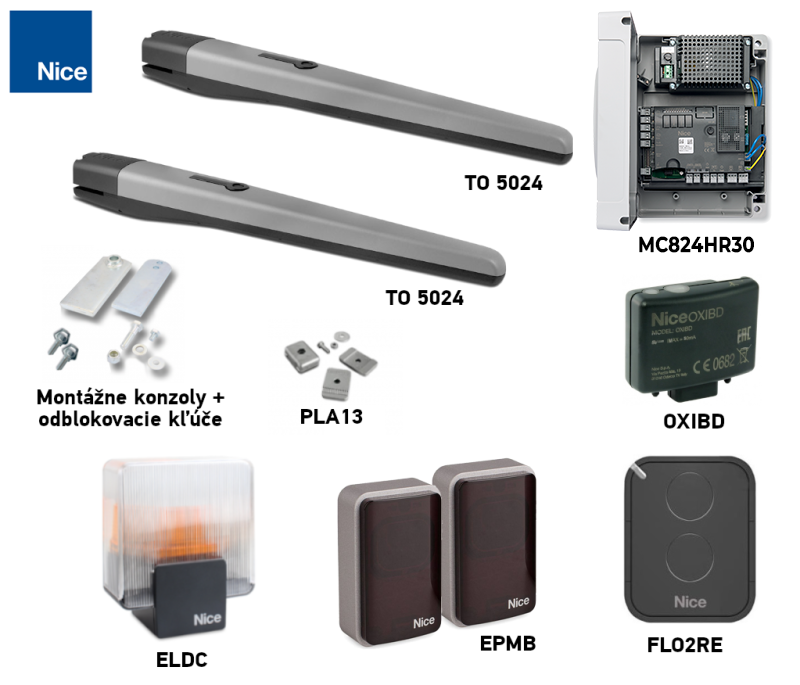

Cjenovno povoljne kompleti koji sadrže pogon NICE Toona 5 TO5024:

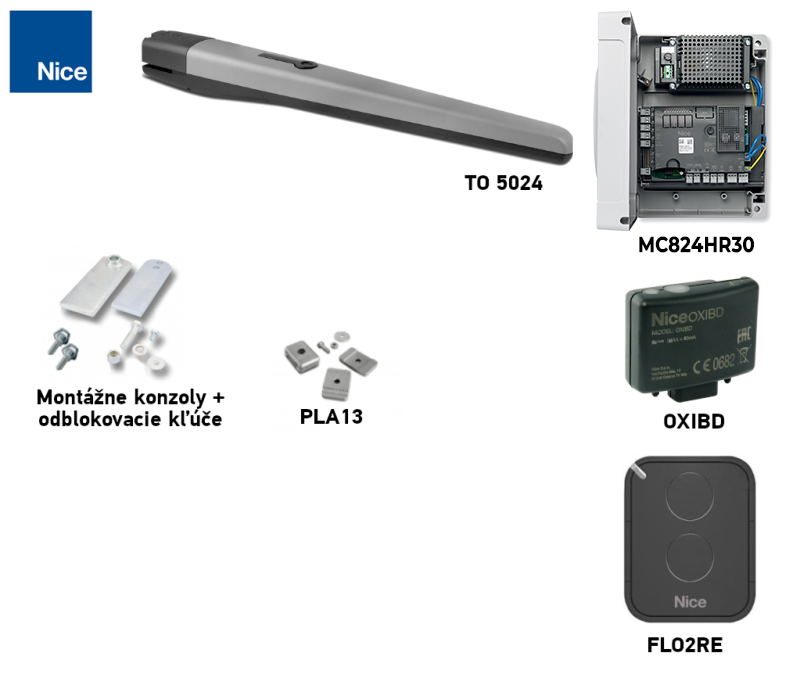

| Komplet za jednokrilna vrata » | Komplet za dvokrilna vrata » |
|---|---|
|
Pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač i prijamnik. |
2 × pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač i prijamnik. |

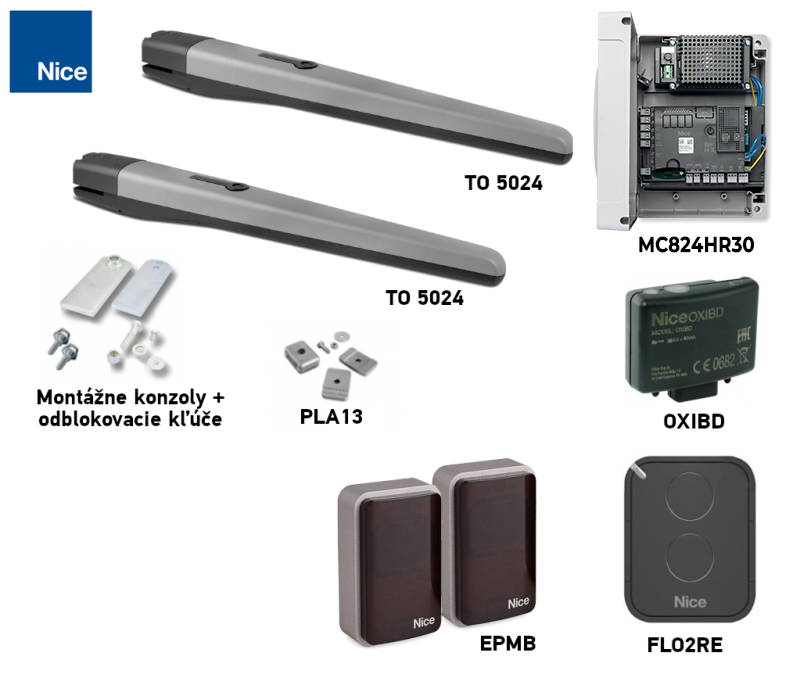

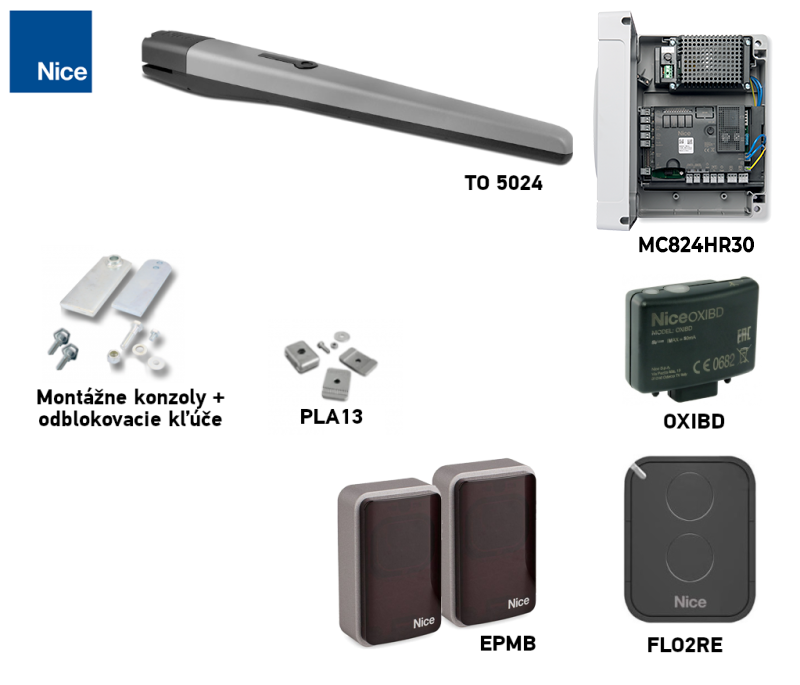

| Komplet za jednokrilna vrata s fotoćelijama » | Komplet za dvokrilna vrata s fotoćelijama » |
|
Pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač, prijamnik i fotoćelije. |
2 × pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač, prijamnik i fotoćelije. |
| Komplet za jednokrilna vrata s dodatnom opremom » | Komplet za dvokrilna vrata s dodatnom opremom » |
|
Pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije i signalna svjetiljka. |
2 × pogon Toona s ograničenjima duljine i težine prema grafikonu, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije i signalna svjetiljka. |
Dodatna oprema kompatibilna s pogonom NICE Toona 5 TO5024
Dodatnu opremu odaberite prema upravljačkoj jedinici u konkretnom kompletu. Provjerite njezine priključke, izlaze, BlueBUS i kodiranje prijamnika:
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka jedinica | Elektronika za motor; priručnik odaberite prema stvarno ugrađenoj upravljačkoj ploči. | Trenutačna: MC824HR30/MCA1R30 za jedan ili dva motora od 24 V. Stariji kompatibilni komplet: MC824HR10 s pločom MCA1R10 (SPMCA1). Nemojte koristiti njezine upute za R30. |
| Signalna svjetiljka | Signalizira kretanje. Antenu ima samo model za koji je proizvođač navodi. Odabir ovisi o izlazu upravljačke jedinice. |
Kod MC824HR30 izlaz FLASH predviđen je za signalnu svjetiljku od 12 V i do 21 W. Za drugo svjetlo provjerite napon, snagu i način treperenja. |
| Fotoćelije | Nadziru područje snopa i šalju signal upravljačkoj jedinici. Reakcija vrata ovisi o ožičenju i postavkama; nakon montaže isprobajte cijeli sustav. | |
| Daljinski upravljač | Odaberite upravljač prema prijamniku i kodiranju ugrađenom u upravljačku jedinicu. ON3EBD odgovara modelu OXIBD, a ON3ELR modelu OXILR. | |
| Prijamnik | Radijski prijamnik mora podržavati kodiranje daljinskog upravljača; sučelja za pametnu kuću imaju različite funkcije. |
|
| Antena | Poboljšava prijam radijskog prijamnika ako se pravilno postavi i priključi. | |
| Tipkovnica | Upravljanje kodom. BlueBUS tipkovnica zahtijeva ploču koja podržava upravljačke uređaje. | |
| Ključna sklopka | Upravljanje putem odgovarajućeg upravljačkog ulaza upravljačke jedinice. | |
| Elektrobrave | Zaključavanje krila; način upravljanja i napon brave provjerite prema upravljačkoj jedinici i montaži. |
|
| Čitači kartica | ETPB zahtijeva podršku za upravljačke uređaje na BlueBUS-u konkretne ploče. |
|
| Rezervno napajanje | Rad tijekom nestanka električne energije omogućuje baterija priključena na kompatibilnu upravljačku jedinicu. | PSS324 aktualni je model za MC824HR30. Starija PS324 za R30 zahtijeva CABLA11 i isključen način rada u stanju pripravnosti. Uvjeti se provjeravaju u priručniku ugrađene ploče. |
Priručnik za pogon NICE Toona 5 TO5024
Montaža motora TO5024: originalni priručnik NICE. Programiranje: ravnajte se prema priručniku ugrađene upravljačke jedinice – za aktualnu MC824HR30/MCA1R30 priručniku R30; za stariju MC824HR10/MCA1R10 njezinim slovačkim priručnikom.
Odabir pogona – je li pogon NICE Toona 5 TO5024 prikladan za moja vrata?

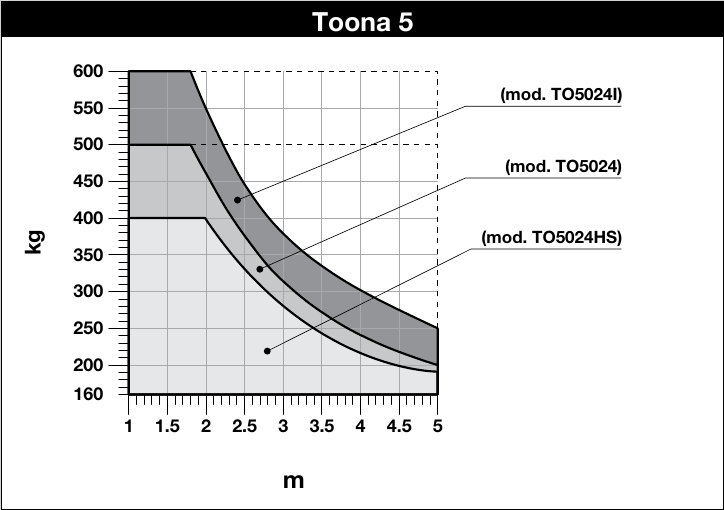

Ograničenja TO5024: Maksimalne vrijednosti od 5 m i 500 kg ne mogu se koristiti istodobno. Za 5 m krivulja dopušta približno 200 kg; 500 kg približno do 1,8 m. Za svoja vrata očitajte dopuštenu kombinaciju s krivulje izričito označene TO5024.

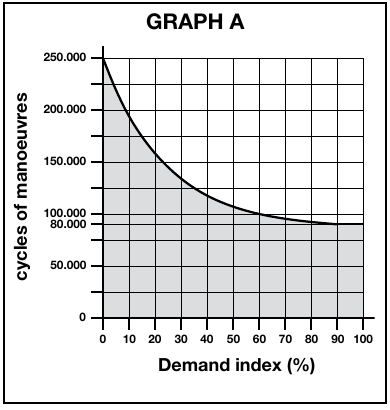

Vijek trajanja ovisno o opterećenju
Zbrojite odgovarajuće indekse za jedno krilo i očitajte procjenu s NICE grafikona. Primjer proizvođača: 350 kg i 3,5 m = 10 % + 10 % = 20 %; bez drugih utjecaja približno 160 000 ciklusa. To je procjena, a ne jamstvo.
| Utjecaj | Indeks |
|---|---|
Masa do 300 kg | 0 % |
Više od 300 do 400 kg | 10 % |
Više od 400 do 500 kg | 20 % |
Duljina 2–3 m | 0 % |
Duljina veća od 3 do 4 m | 10 % |
Duljina veća od 4 do 5 m | 20 % |
Temperatura viša od 40 °C, niža od 0 °C ili vlaga veća od 80 % | 20 % |
Puno ispuno krila | 15 % |
Vjetrovito područje | 15 % |
| NICE grafikon |
|---|
|
Ugradnja pogona NICE Toona 5 TO5024

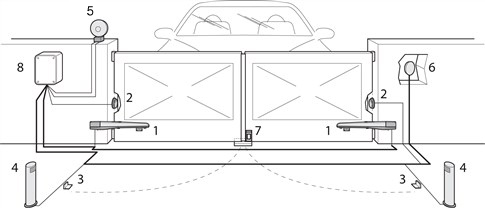

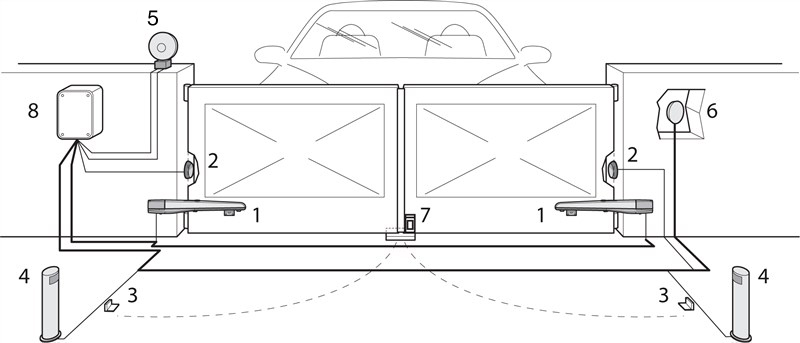

Tipična (opcionalna) situacija spajanja pogona s priborom izgleda ovako:
Popis pribora
|
Ožičenje pogona NICE Toona TO5024
Motor TO5024 ima 24 V DC i zasebne vodiče enkodera. Prije spajanja isključite napajanje; priključci na motoru odgovaraju izvornoj NICE shemi. Spajanje na upravljačku jedinicu, redoslijed motora i učenje položaja obavite prema konkretnoj ugrađenoj ploči.

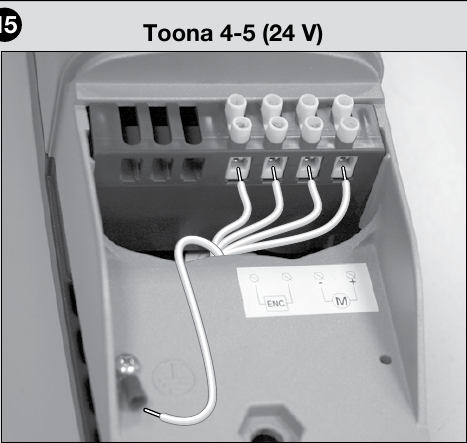

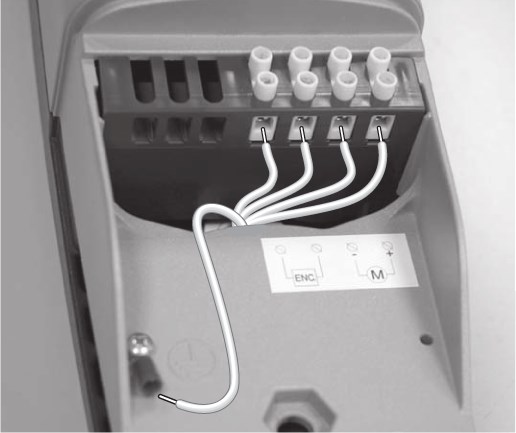

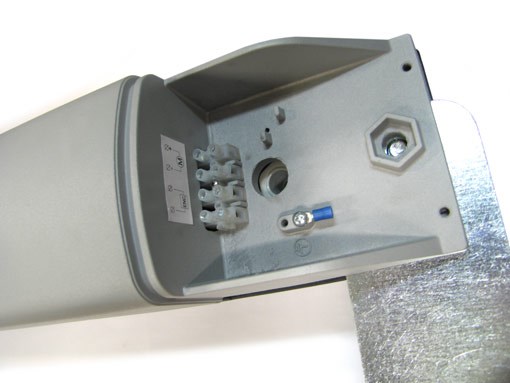

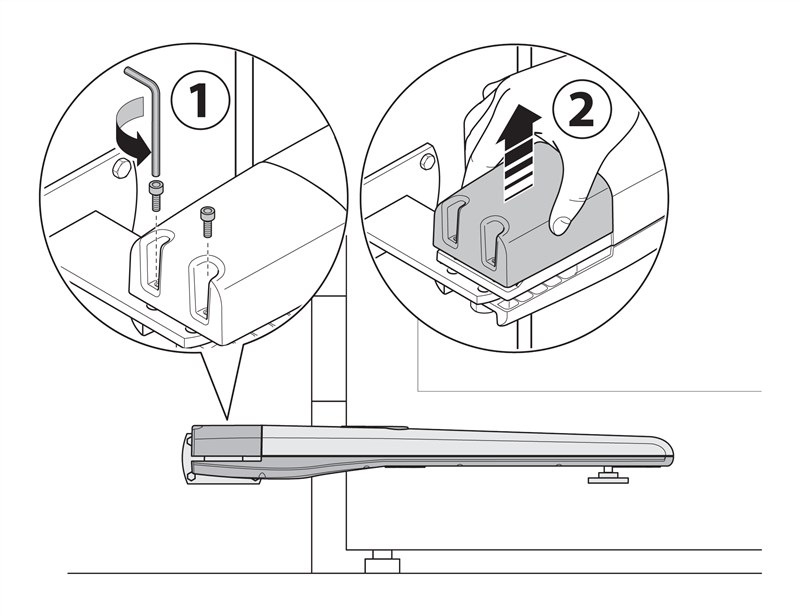

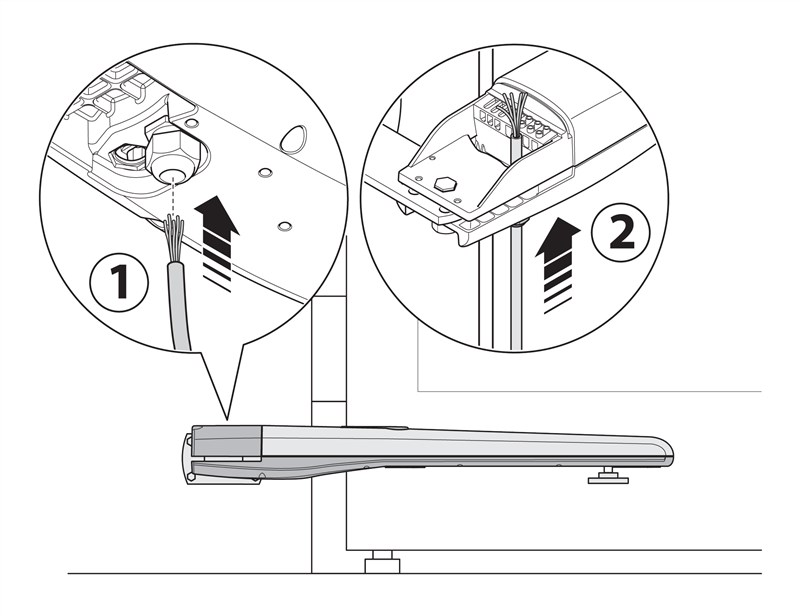

| 1. Skinite poklopac pogona | 2. Provucite kabel napajanja |
|---|---|
 |
 |

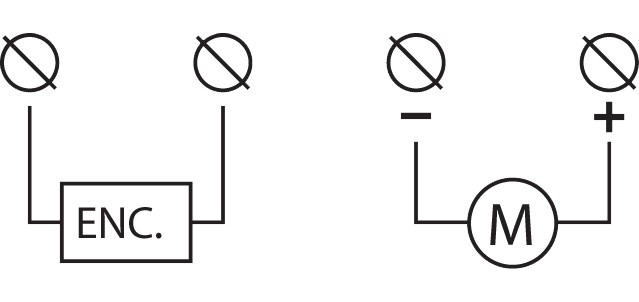

| 3. Spojite napajanje pogona | 4. Shema spajanja napajanja pogona |
|
Pri otvaranju prema van, prema NICE-u, polaritet napajanja motora obrće se u odnosu na uobičajenu montažu. Istodobno je potreban produženi stražnji nosač PLA6 i pravilna geometrija prema montažnom grafikonu. Smjer, priključke i enkoder provjerite prema stvarnoj upravljačkoj jedinici. |
Na suprotnoj strani spojite ožičenje na upravljačku jedinicu ovako: Spajanje na aktualnoj MC824HR30 provjerite prema priručniku za ploču |
Spajanje pribora na MC824HR30
Sljedeći priključci pripadaju upravljačkoj jedinici MC824HR30/MCA1R30 u sklopu s motorom TO5024, a ne samom motoru. Prije rada odspojite mrežno napajanje i pričuvnu bateriju. Za drugu ploču upotrijebite njezinu vlastitu shemu.
| Pribor | Priključci, napon i polaritet |
|---|---|
| Fotoćelije BlueBUS | Kompatibilne fotoćelije, primjerice EPMB, spojite dvožilno na BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon promjene uređaja ponovite učenje. |
| STOP i naredbe | Ulaz STOP prihvaća beznaponski kontakt NO, NC ili element s otpornikom 8,2 kΩ; njegovo se stanje uči. SbS, Open i Close prihvaćaju beznaponski kontakt NO na odgovarajućem paru stezaljki. Kontakti nemaju +/− i na ulaz ne dovodite vanjski napon. |

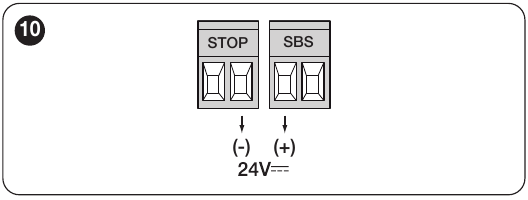

| Pomoćno napajanje | Desna stezaljka para STOP = −, lijeva stezaljka para SbS = +, gledano prema orijentaciji na slici ispod (natpisi iznad stezaljki). Napajanje odgovarajućeg čitača ili modula: 24 V DC (−30 % do +50 %), najviše 200 mA, i u stanju pripravnosti. Relej za naredbe modula spojite zasebno kao beznaponski kontakt; provjerite dopušteni raspon napona i potrošnju modula. |
| Signalna svjetiljka, brava, kontrolna lampica | FLASH: 12 V DC, najviše 21 W; ELS: 12 V AC, najviše 15 VA, bez fiksnog +/−; OGI: 24 V DC, najviše 4 W. Za FLASH/OGI shema ne određuje redoslijed +/− na paru stezaljki, stoga ga nemojte nagađati; kod polariziranog proizvoda provjerite oznake na ploči i proizvodu. Funkcija izlaza može se promijeniti ovisno o programiranju. |
| Radio i rezervno napajanje | Utični prijamnik ide u priključak SM, a rezervni akumulator u svoj priključak, ovisno o ugrađenoj ploči. Ne spajaju se na BlueBUS ni na priključke motora. |
Detaljne položaje stezaljki, postupak učenja i ispitivanje sigurnosnih elemenata potražite u vlastitim uputama upravljačke jedinice MC824HR30.
I. Montaža stražnjeg prihvatnog nosača
Pričvršćivanje nosača: Prije montaže izmjerite odmak šarke i dimenzije A/B/C prema montažnom nacrtu. Za uobičajeni čelični stup preporučujemo 120 × 120 mm. Profil 100 × 100 mm upotrijebite tek nakon procjene čvrstoće stupa, sidrenja i temelja u odnosu na vrata i opterećenje vjetrom.
Ako se dimenzije iz nacrta ne mogu ostvariti, prilagodite stražnji nosač ili upotrijebite produženi PLA6. Za otvaranje prema van potreban je produženi stražnji nosač; njegov položaj odredite prema nacrtu i provjerite slobodno kretanje krila.
 |
 |
| Prikaz otvaranja prema unutra | Prikaz otvaranja prema van |

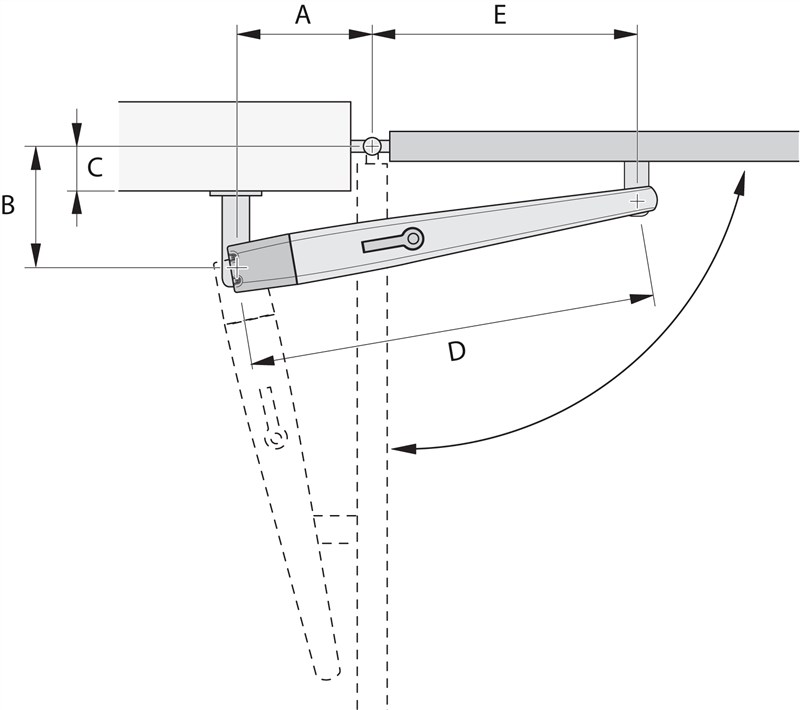

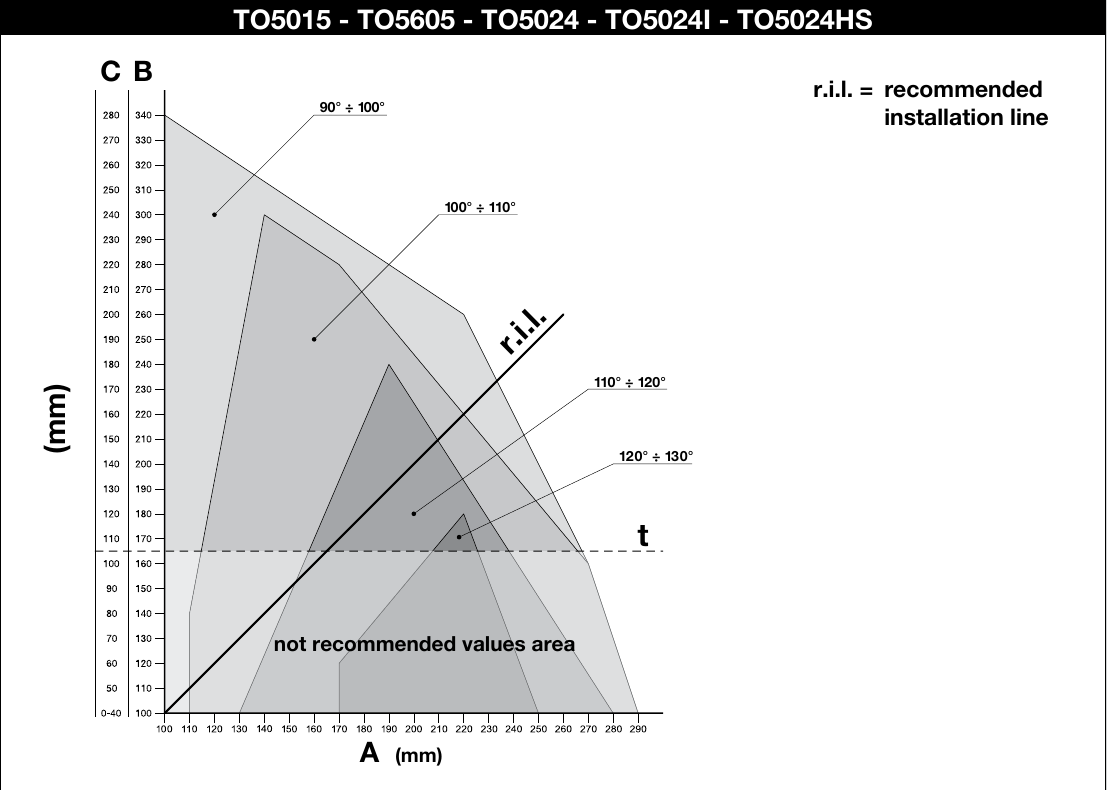

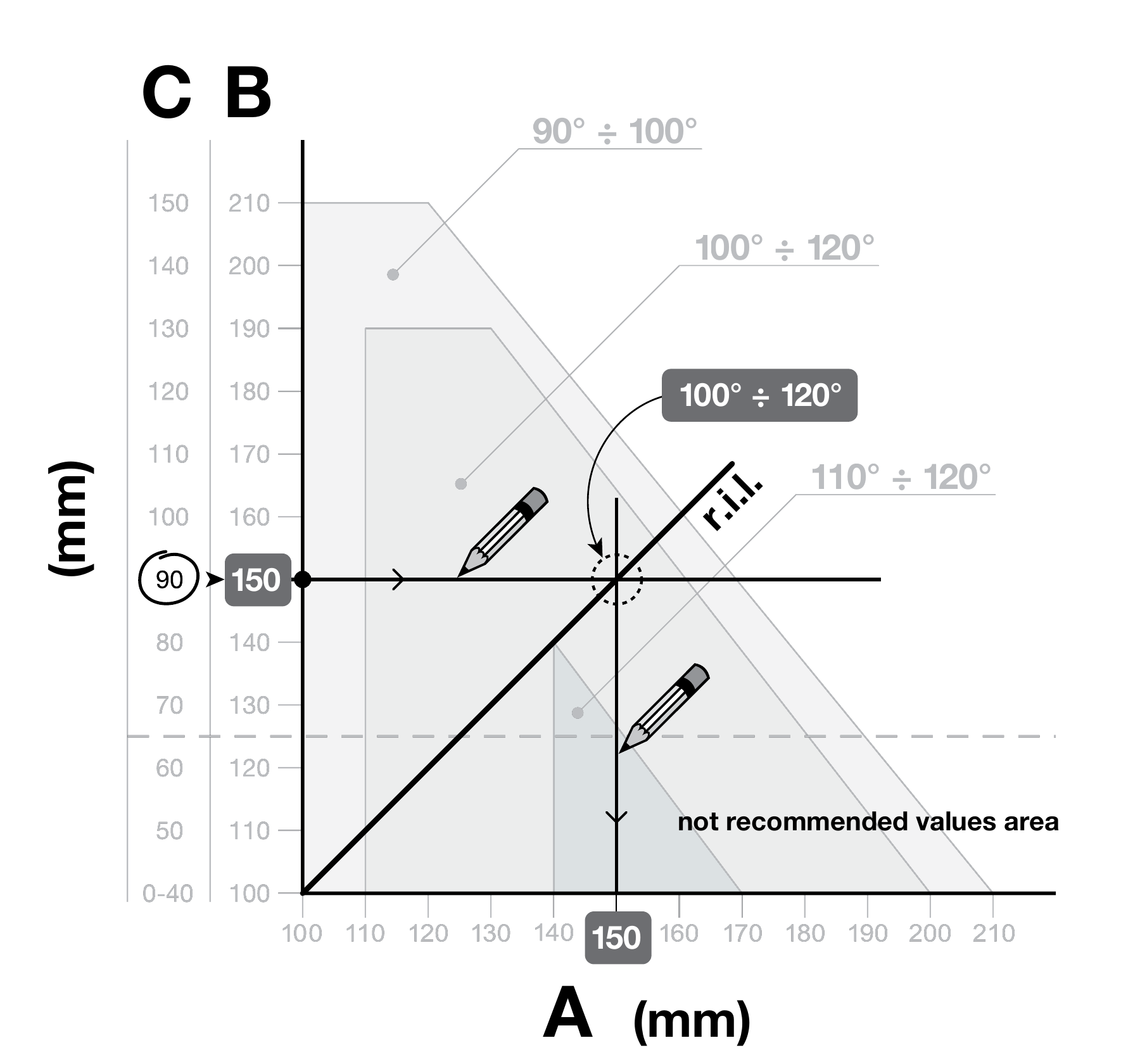

Izračunajte položaj stražnjeg nosača pomoću nacrta, iz kojeg očitavate dimenzije A i B i maksimalni kut otvaranja. Pažnja, vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko i linearno.
Primjer objašnjava postupak očitavanja. Dimenzije za TO5024 odredite prema modelnom montažnom nacrtu odmah ispod.
Postupak izračuna:
- Izmjerite udaljenost C iz prikaza
- Na nacrtu pronađite izmjerenu vrijednost C, povucite vodoravnu crtu i na susjednoj skali očitajte B.
- Sjecište s crtom d.i.l. određuje maksimalni kut otvaranja; od njega okomitom crtom očitajte A.
- Proizvođač ne preporučuje vrijednosti B ispod isprekidane crte t.
- Ako kut ne odgovara, prilagodite A i po potrebi B tako da budu približno jednaki; provjerite cijeli hod krila.

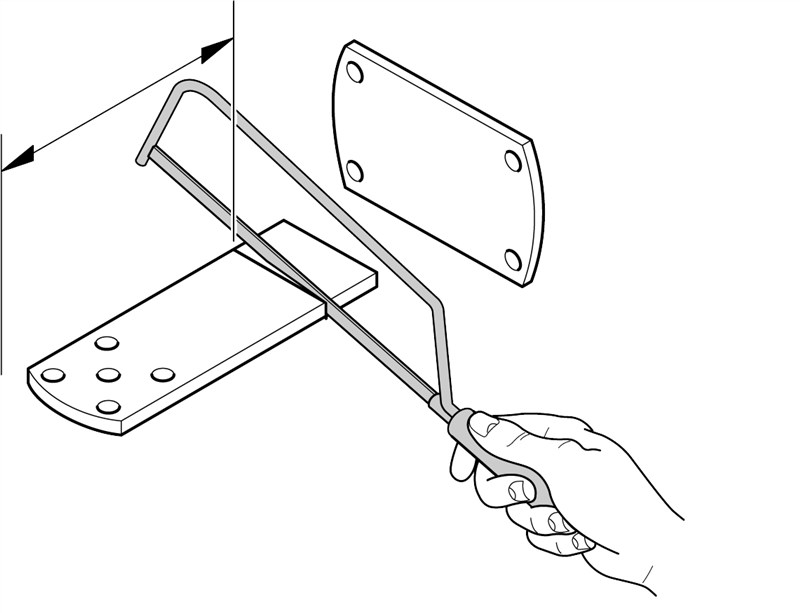

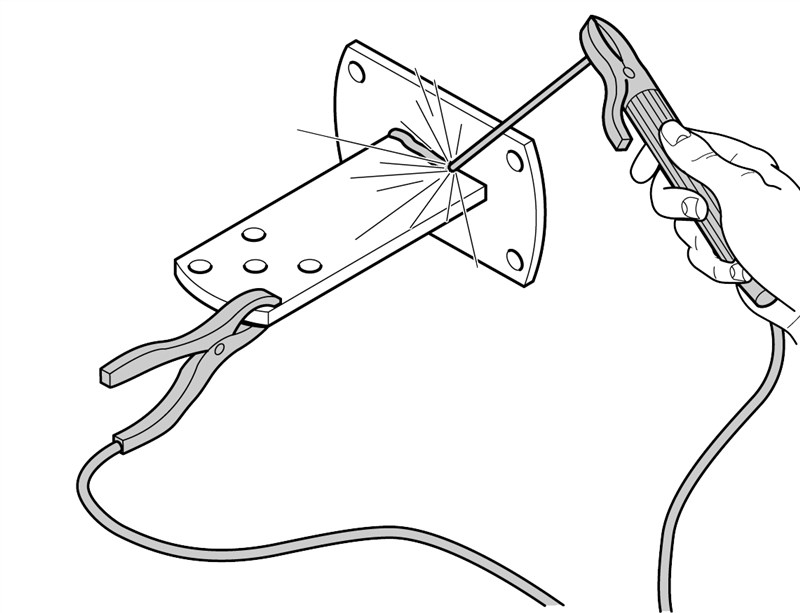

Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
Isporučeni stražnji nosač dug je 150 mm. Prije skraćivanja i zavarivanja provjerite odgovaraju li konačne dimenzije nacrtu.
|
Prije pričvršćivanja stražnjeg nosača provjerite može li se prednji nosač postaviti na čvrsti dio krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što se vidi na slici. Razlika F = 34 mm. |
 |
Ako sve odgovara, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Montaža prednjeg prihvatnog nosača

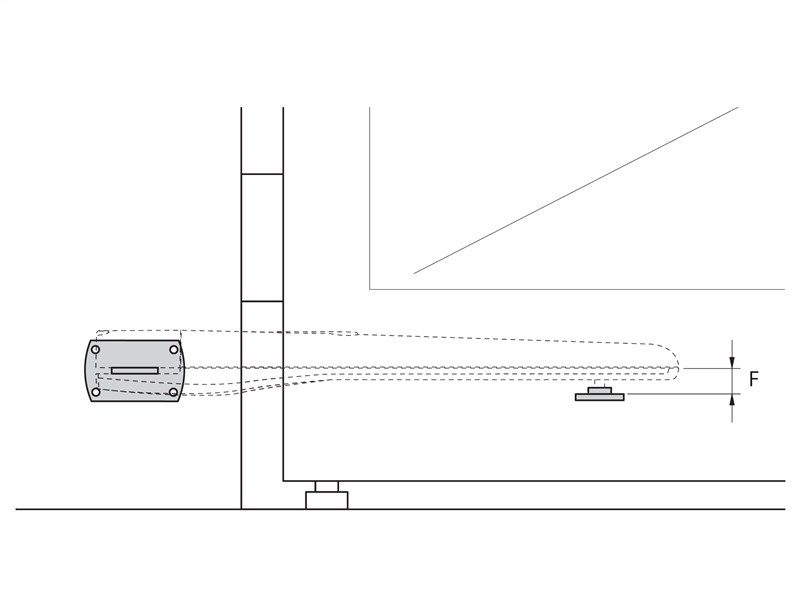

Prednji nosač mora se postaviti na krilo na udaljenosti prema vrijednostima D i E, koje očitavate iz tablice (vrijednost D je fiksna i iznosi 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
U isporučenom pakiranju nalazi se konzola za zavarivanje. Ako želite konzolu za pričvršćivanje vijcima, preporučujemo da naručite alternativnu konzolu. konzolu za pričvršćivanje vijcima NICE PLA8.
- Izračunajte iz tablice vrijednost E

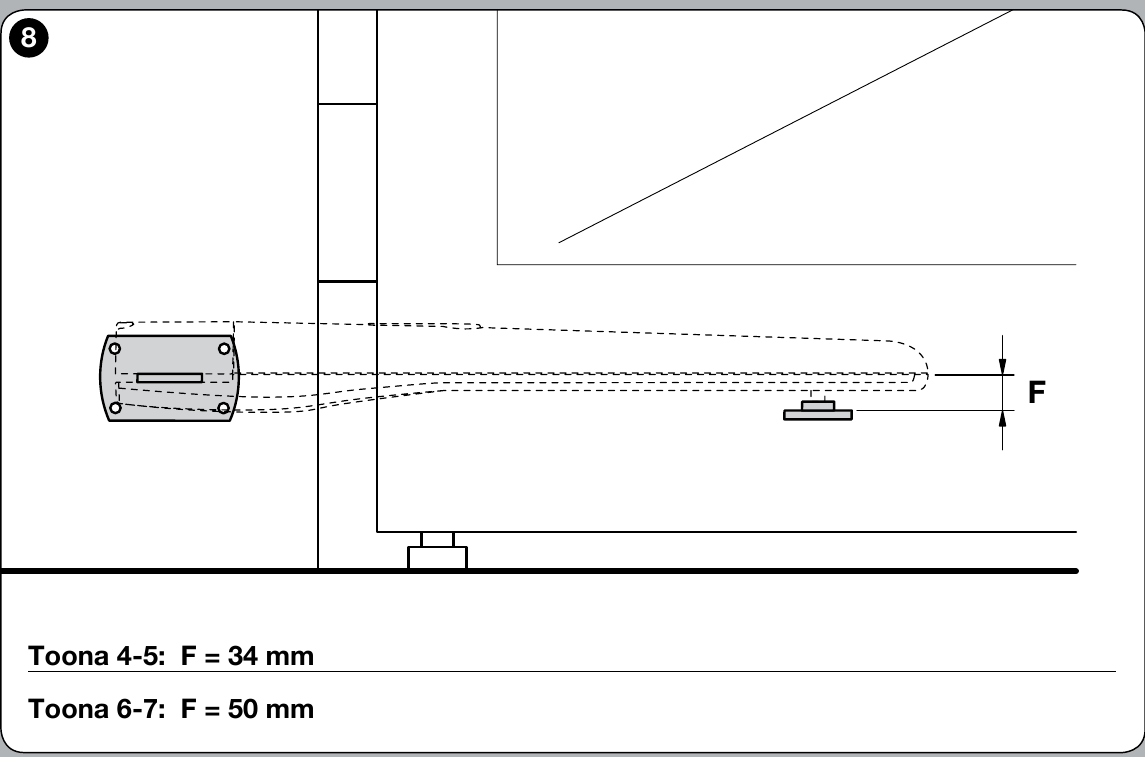

- Izračunajte visinu prema slici visina konzola (prikaži sliku)
- Pričvrstite konzolu na krilo (ako konzolu zavarujete, preporučujemo da je zasad samo prihvatno zavarite).

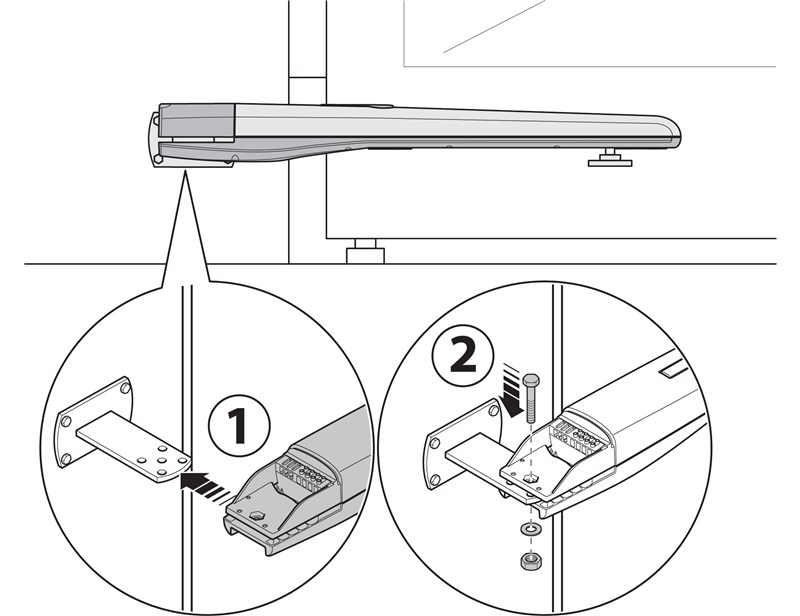

III. Montaža pogona vrata na stražnju konzolu
 |
|

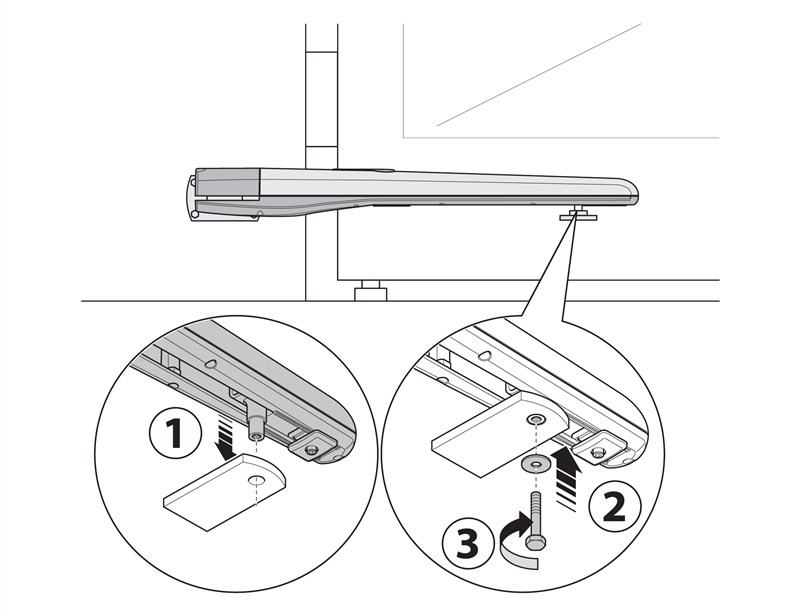

IV. Montaža pogona vrata na prednju konzolu
 |
|
V. Podešavanje mehaničkog graničnika hoda

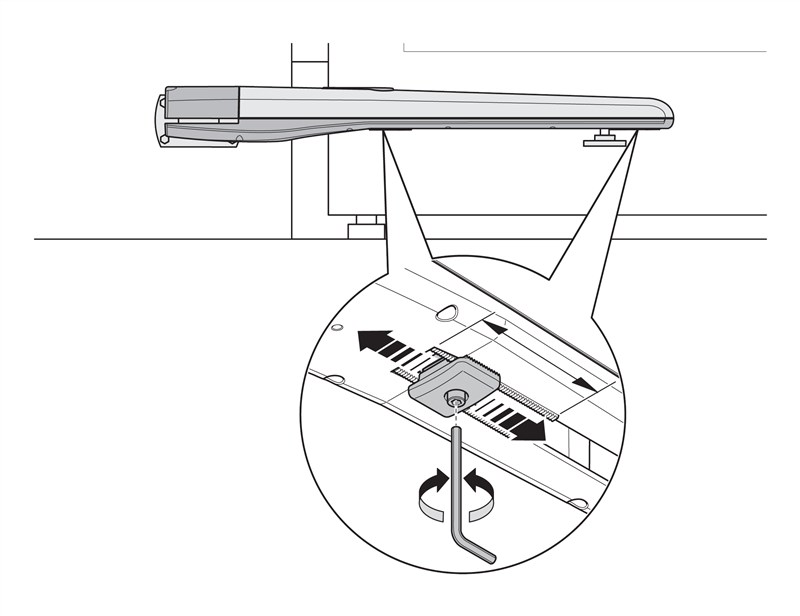

TO5024 ima unutarnji mehanički graničnik otvaranja. Najprije deblokirajte motor, otpustite vijak graničnika, ručno namjestite željeni otvoreni položaj, pomaknite graničnik do zatika i zategnite vijak. Zatim ručno vratite krilo u zatvoreni položaj i blokirajte motor. Zatvoreni položaj i eventualni vanjski graničnik odredite prema konkretnoj vratnici i upravljačkoj jedinici.
 |
|
Galerija fotografija pogona NICE Toona
|

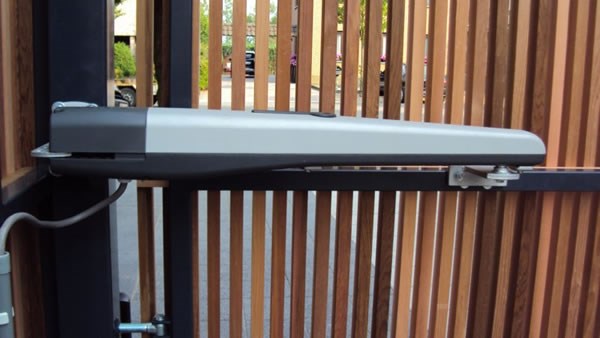

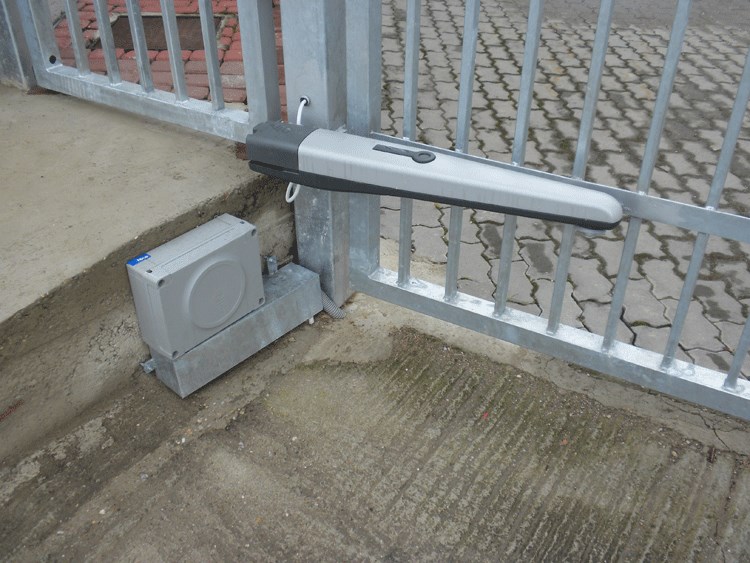

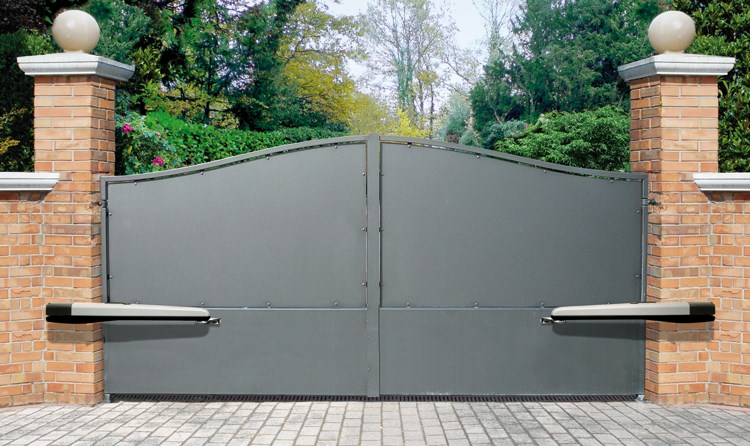

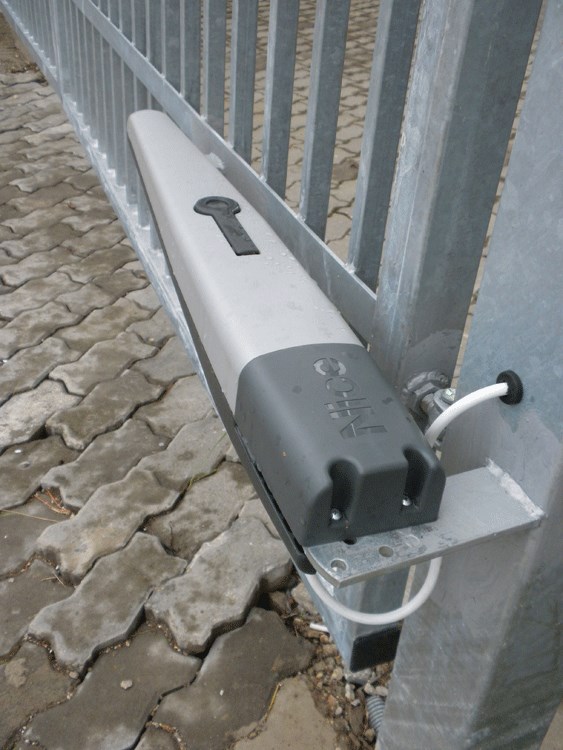

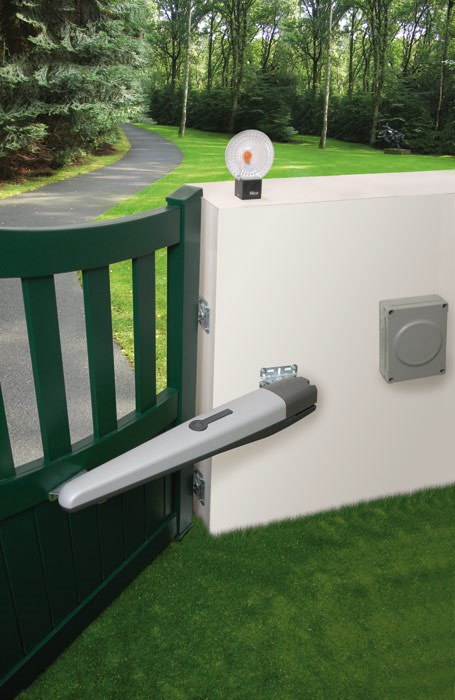

Primjer montaže |
Primjer montaže |
Primjer montaže |
|
Primjer montaže |
Primjer montaže |
Pogon s uklonjenim poklopcem |
|

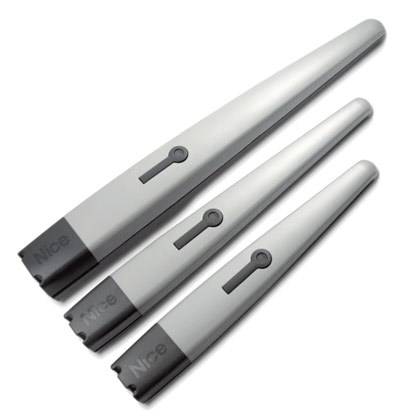

Usporedba pogona Toona 4, 5, 7 |
Deblokirani pogon |

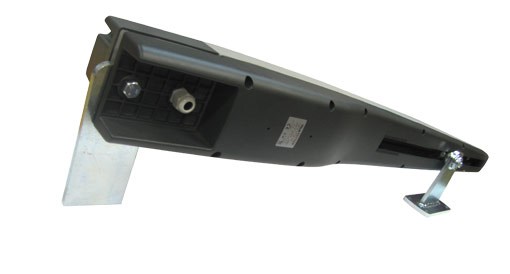

Pogon odozdo |
Ručno deblokiranje pogona NICE Toona 5 TO5024
Deblokiranje obavljajte samo dok krilo miruje. Ako vrata imaju elektromehaničku bravu, prvo je otključajte; nakon ručnog pomicanja ponovno sigurno blokirajte pogon.
U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga pogon je moguće deblokirati pomoću ključa za deblokiranje i ručno pomicati vrata:

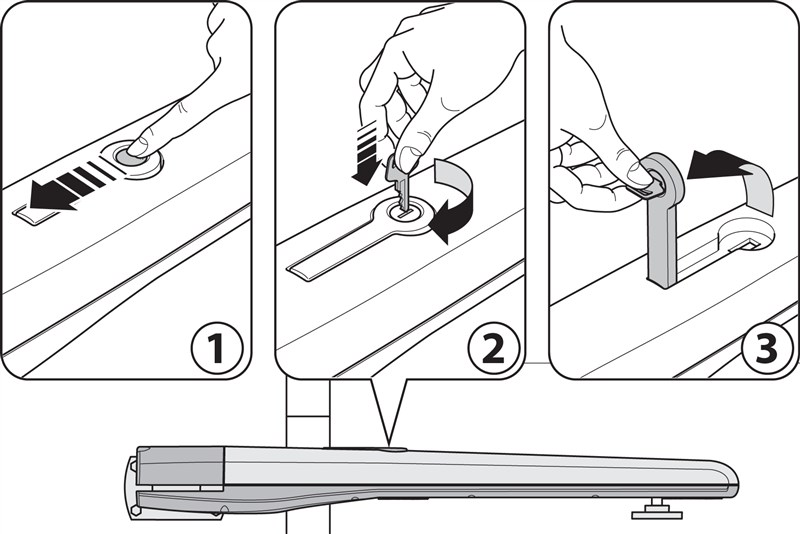

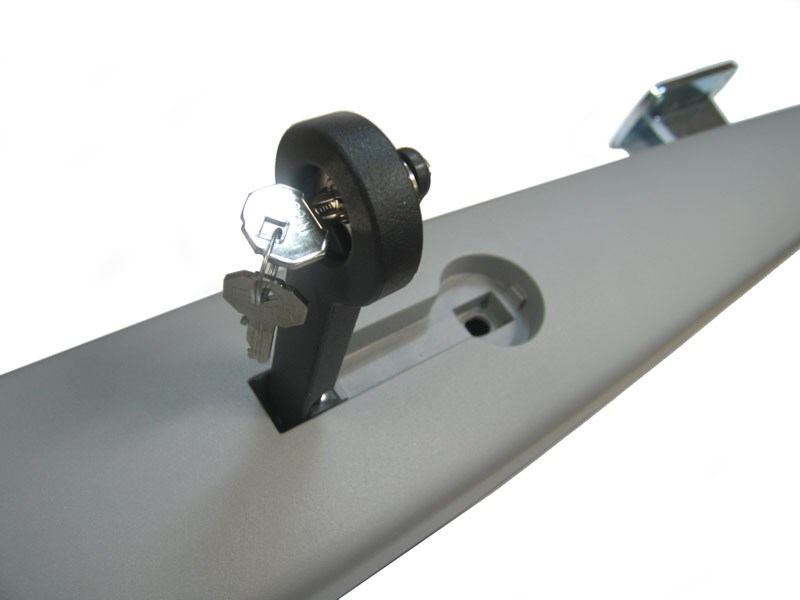

- Pomaknite poklopac brave za deblokiranje
- Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu
- Izvucite polugu za deblokiranje i vrata možete pomicati ručno
Provjera i održavanje
Osigurajte stručnu provjeru pogona najmanje svakih 6 mjeseci; pri intenzivnoj uporabi provjera može biti potrebna i češće. Uz isključeno napajanje tehničar će provjeriti pričvršćenje, koroziju, istrošenost i podmazanost navojnog vretena i vodeće matice, a zatim ispitati kretanje i sigurnosne elemente. Ako se vrata ponašaju neuobičajeno, ne pokušavajte ih sami popraviti; obratite se instalateru.
Tehničke značajke pogona NICE Toona 5 TO5024
| Parametar | Vrijednost |
|---|---|
Model | TO5024 |
Motor pogona | 24 V DC |
Maksimalna / nazivna potrošnja | 5 A / 2,2 A |
Maksimalna / nazivna ulazna snaga | 120 W / 48 W |
Hod | 540 mm |
Brzina bez opterećenja | 0,016 m/s |
Brzina pod opterećenjem | 0,012 m/s |
Maksimalna / nazivna sila | 1 800 N / 600 N |
Broj ciklusa na sat pri nazivnoj sili | 95 |
Stupanj zaštite | IP44 |
Radna temperatura | −20 do +50 °C |
Razred izolacije | F |
Orijentacijski vijek trajanja prema NICE-u | 80 000 do 250 000 radnih ciklusa |
Ukupne dimenzije (duljina × širina × visina) | 965 × 115 × 105 mm |
Masa motora | 7 kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
