NICE Toona TO4024 – samostalni motor od 24 V za krilo do 3 m
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
160,55 € s PDV-om
| Težina |
|---|
| 8,40 kg |
Opis proizvoda NICE Toona TO4024 – samostalni motor od 24 V za krilo do 3 m
NICE Toona 4 TO4024 je samostalni motor 24 V DC za jedno krilo. Prema grafu NICE može podnijeti pri duljini 3 m najviše približno 300 kg; masa 500 kg vrijedi pri duljini do približno 1,8 m. Duljinu i masu procjenjujte zajedno.
Pogon je nepovratan, koristi enkoder i ima podesivi mehanički graničnik pri otvaranju. Za uobičajene aktualne komplete TO4024 u katalogu je navedena MC824HR30. Mrežno napajanje, BlueBUS, radijski prijamnik i baterija značajke su odabrane centrale, a ne samog motora.
Toona ima dvodijelno tijelo od tlačno lijevanog aluminija s površinskom obradom, unutarnje dijelove od čelika, legura i tehnopolimera te brončanu vodeću maticu. Dimenzije pričvršćenja odgovaraju starijim pogonima NICE Moby i Pluto. Motor je prikladan i za češću uporabu; pri punoj ispuni i na vjetrovitom mjestu uzmite u obzir veće opterećenje pri odabiru prema grafikonu vijeka trajanja.
U kompletu s MC824HR30 učenje položaja, dijagnostika, usporavanje, vrijeme pauze i prolaz za pješake funkcije su upravljačke jedinice. Ona koristi BlueBUS za odgovarajuće sigurnosne uređaje.
| Brza navigacija na ovoj stranici | ||
|---|---|---|
| Sadržaj pakiranja | Odabir i ograničenja | Kompleti |
| Pribor | Priručnik | Vijek trajanja |
| Montaža | Ožičenje | Graničnik |
| Fotogalerija | Deblokiranje | Podaci |
Pribor kompatibilan s pogonom NICE Toona 4 TO4024
Preporučujemo da uz pogon dokupite i sljedeći kompatibilni dodatni pribor:
| Što | Zašto | Vrsta |
|---|---|---|
|
Upravljačka centrala
|
Upravljačka elektronika pogona. |
|
| Signalizira kretanje vrata. Antenu ima samo model za koji je to izričito navedeno; odabir svjetiljke ovisi o izlazu korištene centrale. |
Izlaz FLASH na MC824HR30 namijenjen je za svjetiljku od 12 V, najviše 21 W. Drugu signalnu svjetiljku možete odabrati tek nakon provjere napona, vrste napajanja, priključne snage i načina treperenja. |
|
| Nadziru prostor između odašiljača i prijamnika. Ako se snop prekine, šalju signal centrali; njezina reakcija ovisi o povezivanju i postavkama. Nakon montaže potrebno je ispitati ispravan položaj i funkciju zajedno s cijelim sustavom vrata. | ||
| Daljinski upravljač odaberite prema prijamniku i kodiranju u konkretnoj centrali. | ||
| Prijamnik mora podržavati kodiranje odabranog odašiljača; OXIBD i OXILR nisu međusobno zamjenjivi za sve navedene daljinske upravljače. |
|
|
| Za bolji domet daljinskog upravljača. | ||
| Ako zaboravite daljinski upravljač ili imate mnogo vozila/osoba pa ne želite svakome izdati daljinski upravljač. | ||
| Upravljanje vratima ključem putem sklopke kabelom spojene na upravljačku jedinicu. | ||
|
Električne brave
|
Brava drži krilo u zatvorenom položaju. Upravljačka jedinica mora je otpustiti prije otvaranja; prikladnost i napon odredite prema vratima i konkretnoj jedinici. |
|
| Upravljanje pogonom prislanjanjem kartice ili privjeska uz čitač. |
|
|
| U slučaju nestanka struje napaja automatizaciju putem kompatibilne upravljačke jedinice; odabir ovisi o reviziji njezine ploče. |
Za aktualnu MC824HR30 namijenjena je PSS324. Stariju PS324 na ploči R30 moguće je koristiti samo uz kabel CABLA11 i isključenim načinom rada standby. Za stariju ploču provjerite njezine vlastite upute. |
| Pogon sadrži: | Šifra | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 4 TO4024 |
TO4024 |
|
|
Elektromehanički motor Toona 4; približno 500 kg pri duljini do 1,8 m ili 300 kg pri 3 m, prema NICE-ovu grafikonu. |
||||
 |
1 × | Unutarnji mehanički graničnik otvaranja | PLA13 | |
|
Unutarnji graničnik služi za podešavanje krajnjeg položaja otvorenih vrata. Mehaničko osiguranje vrata u zatvorenom položaju izvedite prema konkretnoj montaži. |
||||
 |
2 × | Ključ za deblokadu | CM-B | |
|
U slučaju nestanka struje služi za deblokadu pogona kako bi se vrata mogla ručno pomicati guranjem ili povlačenjem. |
||||
 |
1 × | Prednji nosač za zavarivanje | PMDSMAR04.4610 | |
|
Zavaruje se na čvrsti dio krila; imajte na umu da se postavlja na drugačijoj visini od stražnjeg nosača. Alternativni nosač za pričvršćivanje vijcima je PLA8. |
||||
 |
1 × | Osovinica prednjeg nosača | R8.5120 Podloška V8X10.5102 Osovinica |
|
|
Služi za pričvršćivanje prednjeg dijela pogona na prednji nosač. |
||||
 |
1 × | Stražnji nosač za zavarivanje | PMDSMP.4610 | |
|
Zavaruje se na montažnu ploču s navojima ili čelični stup. Pozor, postavlja se na drugu visinu nego prednji nosač. Alternativni produženi nosač je PLA6. |
||||
 |
1 × | Montažna ploča ispod stražnjeg nosača | PMDPA.4610 | |
|
Na nju se zavaruje stražnji nosač. Montažna se ploča zatim pričvršćuje na stup ili zid. |
||||
 |
2 × | Zatik stražnjeg nosača | D10.5110 Matica R10.5120 Podloška V10X40.5101 Zatik |
|
|
Služi za pričvršćivanje stražnjeg dijela pogona na stražnji nosač. |
||||
 |
1 × | Upute za montažu NICE Toona 4 TO4024 | Preuzmi | |
|
Upute za montažu motora Toona na slovačkom i češkom jeziku. Spajanje i programiranje upravljačke jedinice provodi se prema njezinim vlastitim uputama. |
||||
Važno: Samostalni TO4024 zahtijeva odgovarajuću upravljačku jedinicu, primjerice MC824HR30, te sigurnosne elemente prema instalaciji. Opremu i cijenu kompletnog sustava automatizacije pronaći ćete u kompletima s ovim motorom.
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
Kod starijih modela provjerite trenutačnu dostupnost i podudaranje montažnih dimenzija.
Povoljniji kompleti koji sadrže pogon NICE Toona 4 TO4024:

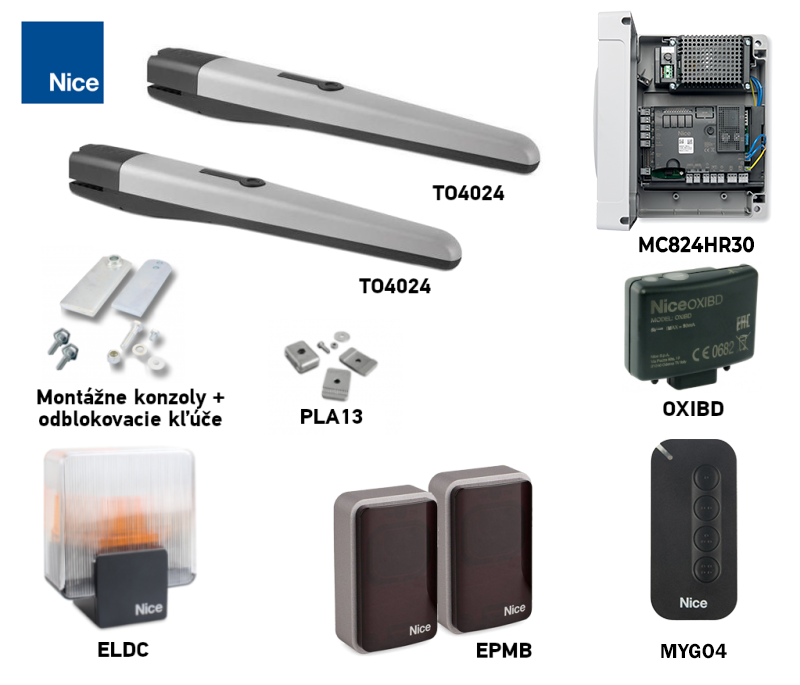

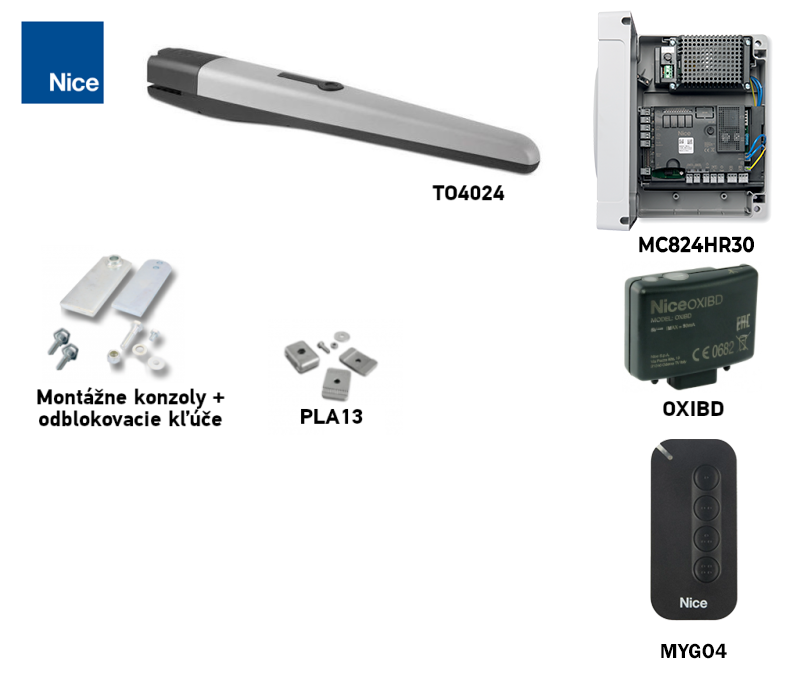

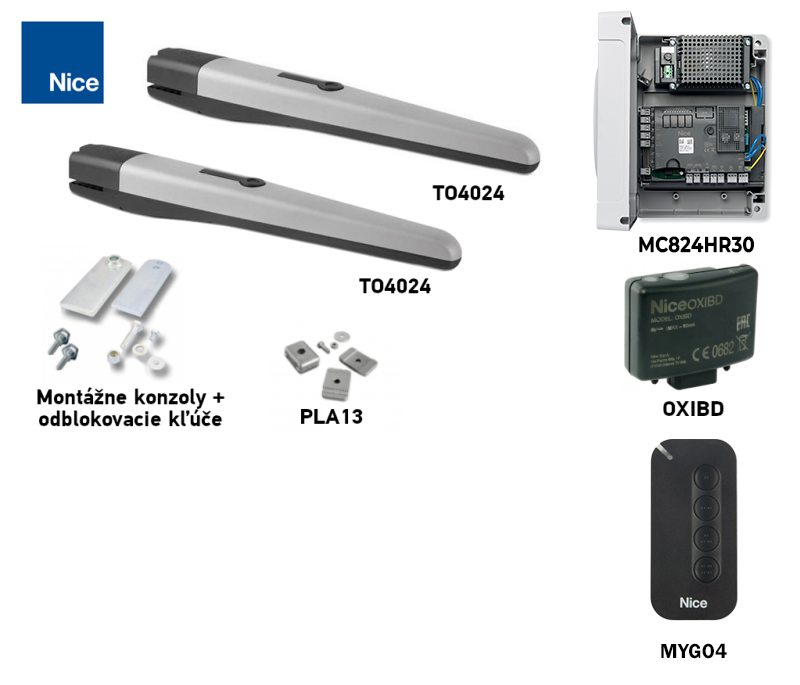

| Komplet za jednokrilna vrata » | Komplet za dvokrilna vrata » |
|---|---|
|
Pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik. |
2 × pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik. |

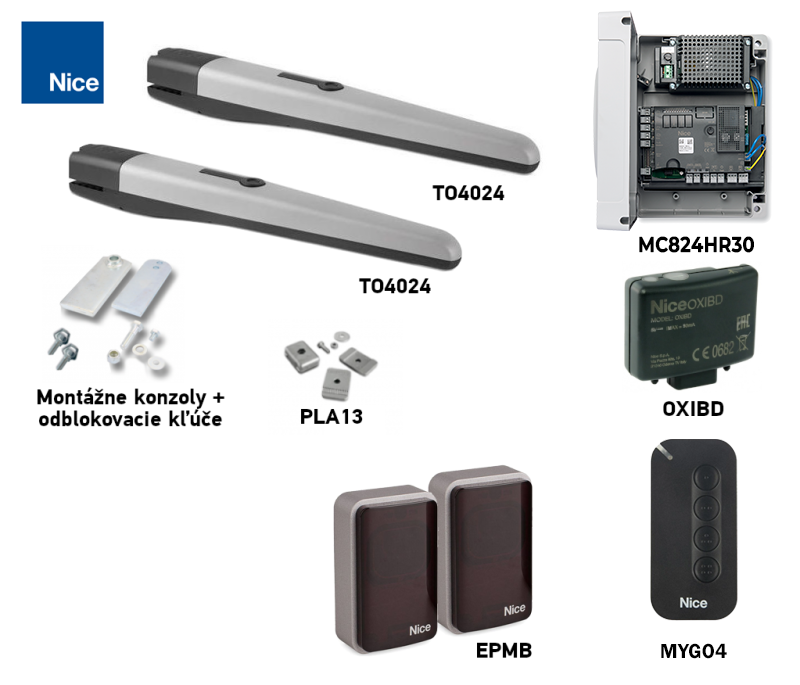

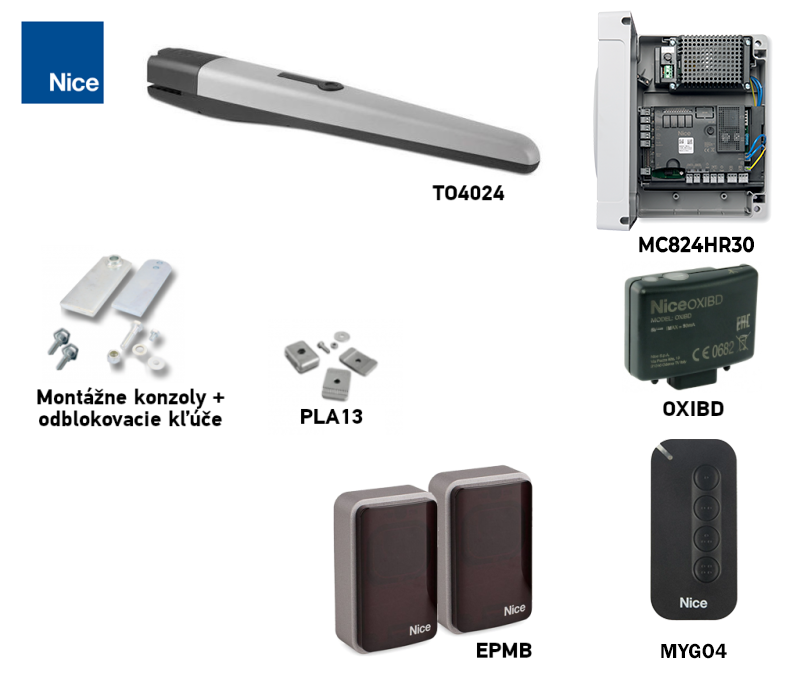

| Komplet za jednokrilna vrata s fotoćelijama » | Komplet za dvokrilna vrata s fotoćelijama » |
|
Pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampa. |
2 × pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampa. |

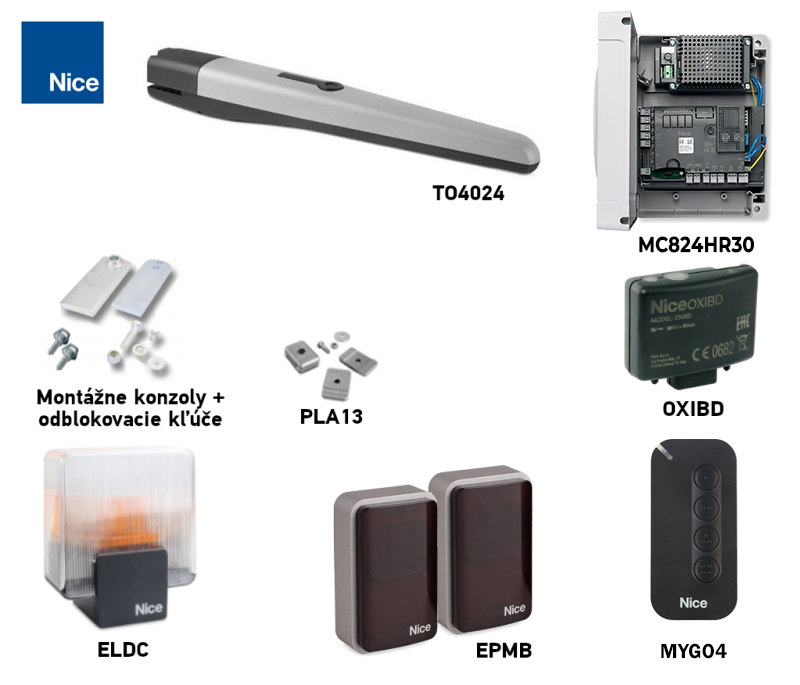

| Komplet za jednokrilna vrata s priborom » | Komplet za dvokrilna vrata s priborom » |
|
Pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampa. |
2 × pogon Toona maks. 500 kg pri 1,8 m ili 300 kg pri 3 m, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampa. |
U kompletima s Kod MC824HR30 uparivanjem daljinskih upravljača upravlja prijamnik, prema postupku navedene upravljačke jedinice. Za drugu upravljačku ploču primijenite njezin vlastiti postupak.
Odabir pogona – je li pogon NICE Toona 4 TO4024 prikladan za moja vrata?

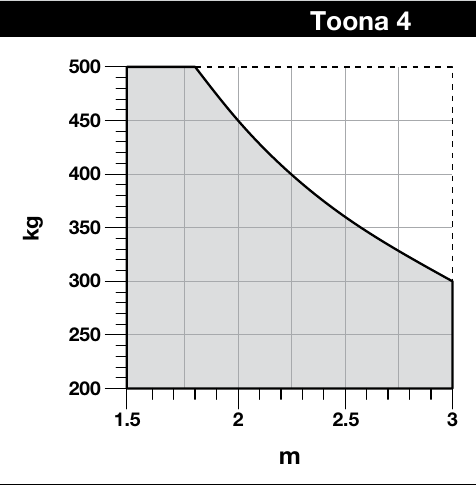

Ograničenja duljine i težine krila
Duljinu i težinu jednog krila procijenite zajedno prema NICE-ovu grafikonu. Pri duljini do 1,8 m krilo može težiti približno 500 kg; pri duljini od 3 m približno 300 kg. Vrijednosti od 3 m i 500 kg ne vrijede istodobno. Za druge dimenzije očitajte dopuštenu težinu s grafikona te uzmite u obzir i puno ispunjeno krilo, vjetar i lakoću kretanja krila.
Vijek trajanja pogona NICE Toona 4 TO4024
Vijek trajanja procjena je na temelju indeksa opterećenja, a ne jamstvo broja ciklusa. Zbrojite odgovarajuće vrijednosti iz tablice i rezultat očitajte s izvornog grafikona NICE.

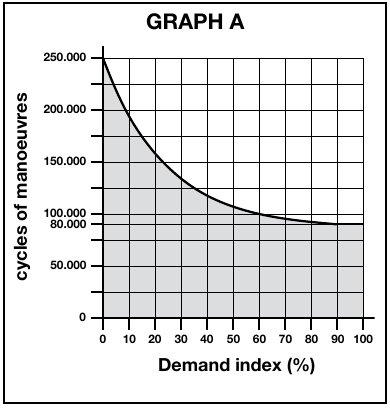

| Grafikon vijeka trajanja |
|---|
 |
| Utjecaj za Toona 4 | Indeks |
|---|---|
|
Težina krila do 200 kg
|
0 % |
|
Težina veća od 200 do 300 kg
|
10 % |
|
Težina veća od 300 do 400 kg
|
20 % |
|
Težina veća od 400 do 500 kg
|
30 % |
|
Duljina krila od 2 do 3 m
|
20 % |
|
Temperatura viša od 40 °C, niža od 0 °C ili vlaga veća od 80 %
|
20 % |
|
Puna ispuna krila
|
15 % |
|
Vjetrovito područje
|
15 % |
Pri izračunu upotrijebite težinu jednog krila. Primjerice, pri 250 kg, 2,5 m i bez drugih utjecaja indeks je 10 % + 20 % = 30 %; procjena broja ciklusa očitava se s grafikona.
Ugradnja pogona NICE Toona 4 TO4024
Prije pričvršćivanja provjerite mogu li stup, njegov temelj i sidrenje podnijeti opterećenje krila, pogona i vjetra. Sama dimenzija profila ne određuje prikladnost: važni su i materijal, debljina stijenke, visina, položaj šarke i stanje temelja.
Ako položaj šarke i oblik stupa ne dopuštaju dimenzije iz montažnog grafikona, prilagodite stražnji nosač ili upotrijebite produženi nosač PLA6. Dimenzije A i B odredite na temelju izmjerene dimenzije C i željenog kuta otvaranja prema montažnog grafikona NICE. Za otvaranje prema van potreban je produženi stražnji nosač; njegovu duljinu odredite prema grafikonu i provjerite slobodno kretanje krila.
Tipična (izborna) shema povezivanja pogona s dodatnom opremom izgleda ovako:
Popis dodatne opreme
|

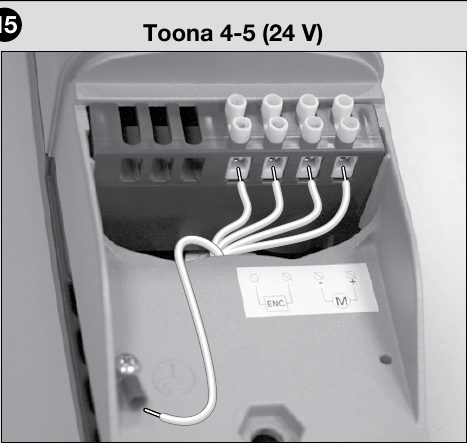

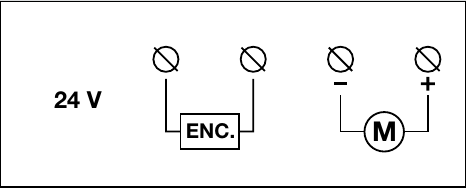

Ožičenje pogona NICE Toona TO4024
Nakon odspajanja mrežnog napajanja i pričuvne baterije provucite kabel kroz uvodnicu pogona. TO4024 ima označene + / − priključke motora i zaseban par priključaka enkodera; njihov je položaj prikazan na slici u nastavku. Kod aktualne upravljačke jedinice MC824HR30 jedini motor spaja se na M2 a njegov enkoder na ENC motora 2; M1 ostaje slobodan. Enkoder nema propisani polaritet. Izlaz M2 namijenjen je motoru, a ne napajanju dodatne opreme. Kod dva motora i druge upravljačke jedinice postupajte prema shemi stvarno ugrađene ploče. Nakon spajanja provedite propisano učenje i provjerite smjer te siguran rad vrata.
Spajanje i podešavanje upravljačke ploče MC824HR30 upotrebljavajte samo u sklopu s ovom stvarno ugrađenom upravljačkom jedinicom.
Spajanje dodatne opreme na MC824HR30
Sljedeći priključci pripadaju upravljačkoj jedinici MC824HR30, a ne motoru TO4024. Spajajte ih samo kada su isključeni mrežno napajanje i baterijsko napajanje. Za drugu ploču upotrijebite njezinu vlastitu shemu.
| Što | Spajanje i polaritet |
|---|---|
|
Fotoćelije i elementi BlueBUS
|
Kompatibilan par, primjerice EPMB, spaja se dvjema žicama na par priključaka BlueBUS. + i − ne razlikuju se. Podesite adresu fotoćelija i nakon dodavanja ili uklanjanja uređaja pokrenite učenje povezanih uređaja. |
|
Ključna sklopka ili relej prijamnika
|
Beznaponski kontakt NO spojite na par priključaka SbS (impulsna naredba), ili na par priključaka Open ili Close ovisno o željenoj naredbi. Na ulaz za naredbu nemojte dovoditi vanjski napon. |
|
Sigurnosna rubna traka / STOP
|
Ulaz STOP prihvaća kontakt NO, NC ili izlaz s otpornikom 8,2 kΩ. Nakon promjene spoja provedite učenje; vrsta kontakta mora odgovarati stvarnom elementu. |
|
Signalna svjetiljka ELDC
|
Spojite na izlaz FLASH: u načinu rada signalne svjetiljke 12 V DC, najviše 21 W. Kod dodatne opreme s oznakama +/− pridržavajte se njezinih oznaka i sheme upravljačke ploče. |
|
Elektrobrava
|
Izlaz ELS je u načinu rada brave 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema fiksni +/−; prikladnost brave provjerite prema njezinoj oznaci. |
|
Signalna lampica otvorenih vrata
|
Izlaz OGI namijenjen je za 24 V, najviše 4 W. Kod polarizirane signalne lampice pridržavajte se oznaka na ploči i lampici. |
|
Napajanje čitača / vanjskog modula
|
Pomoćno napajanje: priključak STOP = −, priključak SbS = +, ukupno najviše 200 mA. Napon je 24 V DC uz toleranciju od −30 % do +50 %; prije priključivanja provjerite dopušteni napon i potrošnju modula. Njegov upravljački relejni kontakt spojite zasebno kao beznaponski kontakt. Ovi priključci ostaju pod naponom i u stanju pripravnosti. |
|
Radio i pričuvna baterija
|
Prijamnik OXIBD umeće se u priključak SM; baterija PSS324 u vlastiti priključak. Ne spajaju se na izlaz M2 ni na BlueBUS. |
Izlazi FLASH, ELS i OGI mogu se reprogramirati za neku drugu funkciju. Prije spajanja provjerite postavku konkretne upravljačke jedinice prema tehničkog priručnika MC824HR30 i nakon montaže ispitajte sigurnosne elemente.
I. Montaža stražnjeg pričvrsnog nosača
Crtež otvaranja prema unutra
Crtež otvaranja prema van
Izračunajte položaj stražnjeg nosača pomoću Grafa, iz kojeg očitavate dimenzije A i B i maksimalni kut otvaranja. Pozor, vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao glatko kretati linearno.

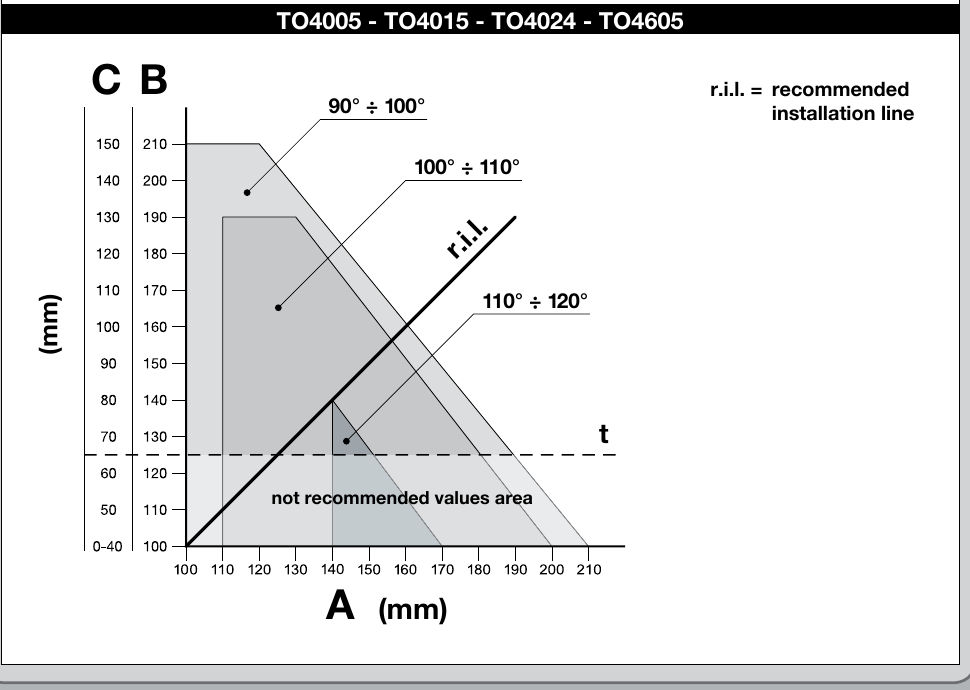

Graf za izračun

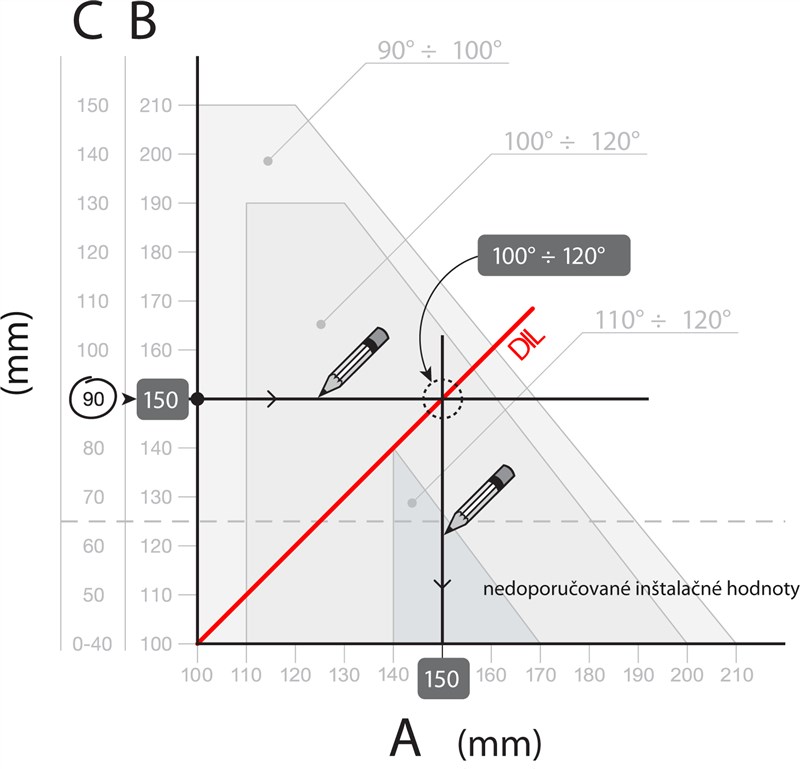

Primjer očitavanja vrijednosti s grafa
Postupak izračuna:
- Izmjerite udaljenost C s Crteža
- Na Grafu povucite vodoravnu crtu koja presijeca izmjerenu vrijednost C
- Presijecanjem te crte s DIL (Preporučena instalacijska linija) određujete maksimalni kut otvaranja
- Ako je sjecište ispod Razine t, morat ćete prilagoditi vrijednosti kako biste pomaknuli sjecište iznad te razine
- Ako je sjecište iznad Razine t, sve je u redu, ali ako je zadani maksimalni kut otvaranja neodgovarajući, bit će potrebno prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na potrebnu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
1. Odrežite nosač na potrebnu duljinu
2. Zavarite skraćeni nosač na montažnu ploču
Standardni stražnji nosač iz pakiranja dug je 150 mm. Prije zavarivanja usporedite raspoloživu duljinu s dimenzijama iz montažnog grafa; ako nije dovoljna, upotrijebite odgovarajuće produženi nosač.

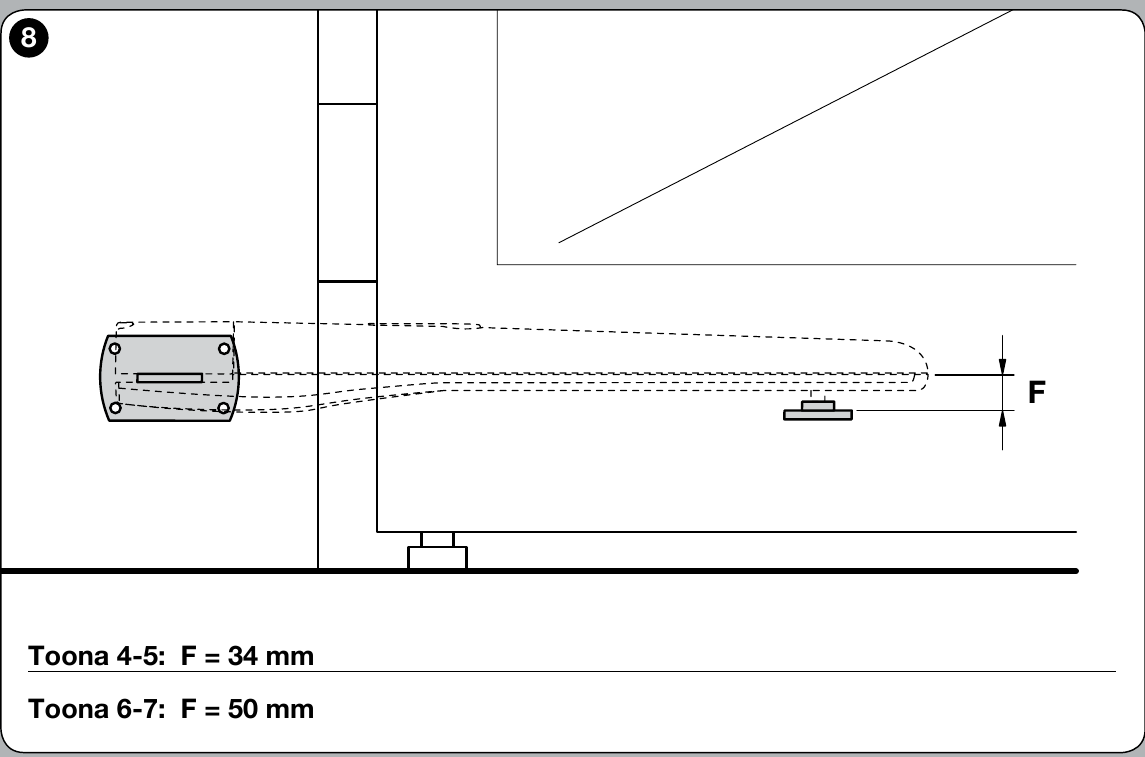

Prije pričvršćivanja stražnjeg nosača provjerite dolazi li prednji nosač na čvrsti dio krila vrata, jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F = 34 mm.
Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid pomoću vijaka, tipli i podložnih pločica.
II. Montaža prednjeg pričvrsnog nosača
Prednji nosač mora se postaviti na krilo na udaljenosti prema vrijednostima D i E, koje očitavate iz Tablice (vrijednost D je fiksna i iznosi 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
U isporučenom pakiranju nalazi se konzola za zavarivanje. Ako želite konzolu za pričvršćivanje vijcima, preporučujemo da naručite alternativnu konzolu za pričvršćivanje vijcima NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina konzola (prikaži sliku)
- Pričvrstite konzolu na krilo (ako konzolu zavarujete, preporučujemo da je zasad samo privremeno pričvrstite točkastim zavarivanjem)
III. Montaža pogona na stražnju konzolu
- Pričvrstite motor na konzolu kao što je prikazano na slici, pomoću isporučenog zatika stražnje konzole, podloške i matice.
- Zategnite maticu do kraja, a zatim je otpustite za 1/10 okretaja kako bi se pogon vrata mogao okretati
IV. Montaža pogona na prednju konzolu
- Pričvrstite pogon na konzolu kao što je prikazano na slici, pomoću isporučenog zatika i podloške.
- Zategnite zatik do kraja

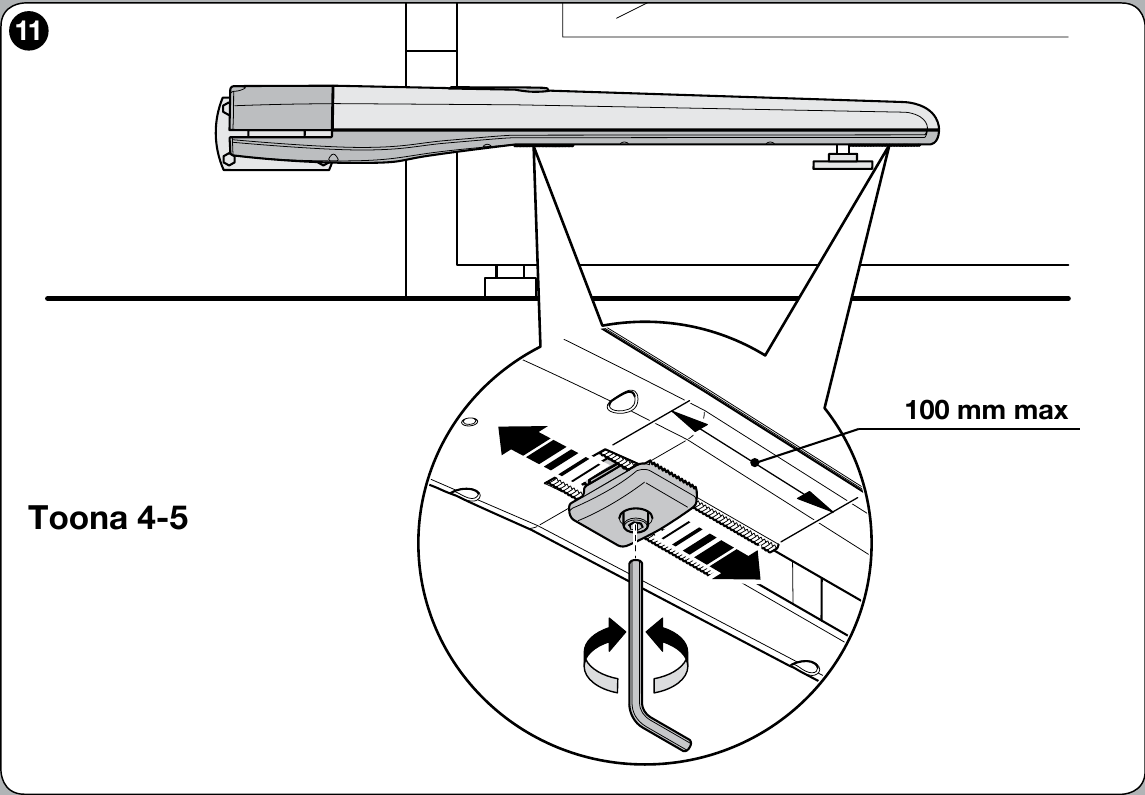

V. Podešavanje mehaničkog graničnika hoda
TO4024 ima podesivi unutarnji graničnik otvorenog položaja. Deblokirajte motor, otpustite vijak graničnika, ručno otvorite krilo u željeni položaj, pomaknite graničnik do zatika i učvrstite vijak. Zatim zatvorite krilo i ponovno blokirajte motor. Postupite prema slici 11 u izvornom priručniku.
TO4024 ima unutarnji graničnik otvaranja. Graničnik zatvaranja odredite prema konstrukciji vrata i uputama za korištenu upravljačku jedinicu.
Galerija fotografija pogona NICE Toona
|
Primjer montaže |
Primjer montaže |
Primjer montaže |
|
Primjer montaže |
Primjer montaže |
Otvoreni pogon |
|
Usporedba pogona Toona 4, 5, 7 |
Deblokirani pogon |
Pogon odozdo |
Ručno deblokiranje pogona NICE Toona 4 TO4024
U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga je moguće deblokirati pogon pomoću ključa za deblokiranje i ručno pomicati vrata:
- Pomaknite poklopac brave za deblokiranje
- Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu
- Izvucite polugu za deblokiranje i vrata možete pomicati ručno
Tehničke značajke pogona NICE Toona 4 TO4024
|
Model
|
NICE Toona 4 TO4024 |
|---|---|
|
Primjena
|
Elektromehanički pogon za krilna vrata |
|
Napajanje motora
|
24 V DC iz odgovarajuće upravljačke jedinice |
|
Maksimalna / nazivna struja
|
5 A / 2 A |
|
Maksimalna / nazivna snaga
|
120 W / 48 W |
|
Ugrađeni kondenzator
|
Ne |
|
Hod
|
385 mm |
|
Brzina bez opterećenja / pod opterećenjem
|
0,016 / 0,012 m/s |
|
Maksimalna / nazivna sila
|
1 800 N / 600 N |
|
Ciklusi na sat pri nazivnoj sili
|
95 |
|
Zaštita / izolacija
|
IP44 / klasa F |
|
Radna temperatura
|
−20 do +50 °C |
|
Dimenzije (d × š × v)
|
820 × 115 × 105 mm |
|
Masa pogona
|
6 kg |
Sigurnost i održavanje
Prije montaže provjerite kreće li se krilo slobodno i ravnomjerno te jesu li krilo i stup čvrsti. Električno spajanje obavljajte dok je napajanje isključeno. Nakon montaže provjerite sigurnosne elemente i silu kretanja prema priručniku za cijeli sustav.
NICE propisuje pregled pogona najmanje svakih 6 mjeseci: stanje konstrukcije, vijaka, podmazivanje navojnog vretena, istrošenost i funkcionalna ispitivanja. Programiranje centrale potražite u uputama MC824HR30.
