NICE Toona TO7024 – 24 V pogon za krilna vrata do 7 m
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
598,06 € s PDV-om
| Težina |
|---|
| 12 kg |
Opis proizvoda NICE Toona TO7024 – 24 V pogon za krilna vrata do 7 m
NICE Toona TO7024 je samostalan elektromehanički pogon 24 V DC s magnetskim enkoderom za jedno krilo vrata. Masa do 1 700 kg i duljina do 7 m krajnje su vrijednosti; dopuštenu kombinaciju određuje krivulja TO7024. Pogon je nepovratan i ima robusno aluminijsko kućište.
Motor ima zasebne unutarnje graničnike za otvaranje i zatvaranje. 24 V označava napon motora; mrežno napajanje i funkcije dodatne opreme ovise o stvarno ugrađenoj upravljačkoj jedinici. Trenutačna MC824HR30/MCA1R30 ima vlastite upute. Za stariju MC824HR10/MCA1R10 primijenite postupak za njezinu ploču.

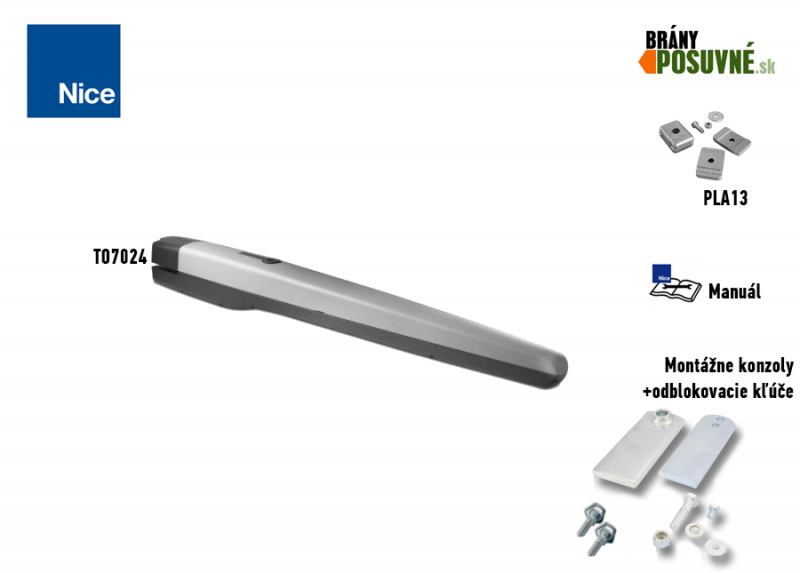

Što sadrži samostalni pogon
| Pogon sadrži: | Šifra | |||
|---|---|---|---|---|
 |
1 × | Pogon NICE Toona 7 TO7024 |
TO7024 |
|
|
Elektromehanički pogon NICE Toona TO7024. Vrijednosti do 1 700 kg i do 7 m krajnje su vrijednosti; dopuštenu kombinaciju odredite prema dijagramu TO7024. |
||||
 |
2 × | Unutarnji mehanički graničnici za otvaranje i zatvaranje | PMD1641R01.4610 | |
|
Unutarnji graničnici određuju otvoreni i zatvoreni položaj; potrebu za dodatnim graničnicima procijenite s obzirom na cijela vrata. Upute za podešavanje. |
||||
 |
2 × | Ključ za deblokiranje | CM-B | |
|
U slučaju nestanka struje služi za deblokiranje pogona kako bi se vrata mogla pomicati ručno guranjem ili povlačenjem. |
||||
 |
1 × | Prednji nosač za pričvršćivanje vijcima |
PMD1640R02.4610 |
|
|
Vijcima se pričvršćuje na čvrsti dio krila; imajte na umu da se postavlja na drugu visinu u odnosu na stražnji nosač. |
||||
 |
1 × | Zatik prednjeg nosača | R8.5120 Podloška V8X16.5102 Zatik |
|
|
Služi za pričvršćivanje prednjeg dijela pogona na prednji nosač. |
||||
 |
1 × | Stražnji nosač za zavarivanje | PMD1642.4610 | |
|
Zavaruje se na montažnu ploču za pričvršćivanje vijcima ili na čelični stup. Imajte na umu da se postavlja na drugu visinu u odnosu na prednji nosač. |
||||
 |
1 × | Montažna ploča ispod stražnjeg nosača | PMD1639.4610 | |
|
Na nju se zavaruje stražnji nosač. Montažna ploča zatim se pričvršćuje na stup ili zid. |
||||
 |
2 × | Zatik stražnjeg nosača | D12.5110 Matica R12.5120 Podloška V12X60.5102 Svornjak |
|
|
Služi za pričvršćivanje stražnjeg dijela pogona na stražnji nosač. |
||||
Ova kartica odnosi se na samostalni motor s montažnim dijelovima. Za automatski rad potrebna je odgovarajuća upravljačka jedinica i sigurnosni elementi za cijela vrata; sadržaj gotovih kompleta naveden je na njihovim zasebnim stranicama.
Povoljniji kompleti s TO7024
Za svaki komplet provjerite njegov sadržaj i broj motora. Prikladnost krila određuje krivulja TO7024; 7 m i 1 700 kg nisu vrijednosti koje vrijede istodobno.
| Komplet za jednokrilna vrata » | Komplet za dvokrilna vrata » |
|---|---|
|
Pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik. |
2 x pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik. |
| Komplet za jednokrilna vrata s fotoćelijama » | Komplet za dvokrilna vrata s fotoćelijama » |
|
Pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije. |
2 x pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije. |
| Komplet za jednokrilna vrata s priborom » | Komplet za dvokrilna vrata s priborom » |
|
Pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampica. |
2 x pogon TO7024, upravljačka jedinica, daljinski upravljač, prijamnik, fotoćelije, signalna lampica. |
Spajanje pribora na MC824HR30
Sljedeće stezaljke pripadaju upravljačkoj jedinici MC824HR30/MCA1R30 u sklopu s motorom TO7024, a ne samom motoru. Prije rada isključite napajanje iz mreže i odspojite pričuvnu bateriju. Za drugu ploču upotrijebite njezinu vlastitu shemu.
| Pribor | Stezaljke, napon i polaritet |
|---|---|
| Fotoćelije BlueBUS | Kompatibilne fotoćelije, primjerice EPMB, spojite dvožično na BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon promjene uređaja ponovite postupak učenja. |
| STOP i naredbe | Ulaz STOP prihvaća beznaponski kontakt NO, NC ili element s otporom 8,2 kΩ; njegovo se stanje uči. SbS, Open i Close prihvaćaju beznaponski kontakt NO na odgovarajućem paru stezaljki. Kontakti nemaju +/− i na ulaz ne dovodite vanjski napon. |
| Pomoćno napajanje | Desna stezaljka para STOP = −, lijeva stezaljka para SbS = +, prema orijentaciji slike u nastavku (natpisi iznad stezaljki). Napajanje odgovarajućeg čitača ili modula: 24 V DC (−30 % do +50 %), najviše 200 mA, i u stanju pripravnosti. Relej za naredbe modula spojite zasebno kao beznaponski kontakt; provjerite dopušteni raspon napona i potrošnju modula. |
| Signalna lampica, brava, indikatorsko svjetlo | FLASH: 12 V DC, najviše 21 W; ELS: 12 V AC, najviše 15 VA, bez fiksnog +/−; OGI: 24 V DC, najviše 4 W. Shema za FLASH/OGI ne određuje redoslijed +/− na paru stezaljki, stoga ga nemojte nagađati; za polarizirani proizvod provjerite oznake na ploči i proizvodu. Funkcija izlaza može se promijeniti ovisno o programiranju. |
| Radio i pričuvno napajanje | Utični prijamnik ide u priključak SM, a pričuvna baterija u svoj priključak na ugrađenoj ploči. Ne spajaju se na BlueBUS ni na stezaljke motora. |
Detaljan raspored stezaljki, postupak učenja i ispitivanje sigurnosnih elemenata potražite u vlastitim uputama upravljačke jedinice MC824HR30.
Pribor prema upravljačkoj jedinici
Odabir ovisi o stvarno ugrađenoj ploči, ulazima, prijamniku i naponu. Starija kompatibilna ploča time ne postaje dio aktualne generacije.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka jedinica | Elektronika za motor; upute odaberite prema stvarno ugrađenoj ploči. | Aktualna: MC824HR30/MCA1R30 za jedan ili dva motora od 24 V. Stariji kompatibilni sklop: MC824HR10 s pločom MCA1R10 (SPMCA1). Njezine upute nemojte upotrebljavati za R30. |
| Signalna svjetiljka | Signalizira kretanje. Antenu ima samo model za koji ju proizvođač navodi. Odabir ovisi o izlazu upravljačke jedinice. |
Kod MC824HR30 izlaz FLASH namijenjen je signalnoj svjetiljci od 12 V i do 21 W. Za drugo svjetlo provjerite napon, snagu i način treperenja. |
| Fotoćelije | Nadziru prostor snopa i šalju signal upravljačkoj jedinici. Reakcija vrata ovisi o spoju i postavkama; nakon montaže isprobajte cijeli sustav. | |
| Daljinski upravljač | Daljinski upravljač odaberite prema prijamniku i kodiranju ugrađenom u upravljačku jedinicu. ON3EBD je kompatibilan s OXIBD, a ON3ELR s OXILR. | |
| Prijamnik | Radijski prijamnik mora podržavati kodiranje daljinskog upravljača; sučelja za pametni dom imaju različite funkcije. |
|
| Antena | Poboljšava prijam signala prijamnika ako je pravilno postavljena i spojena. | |
| Tipkovnica | Upravljanje kodom. Tipkovnica BlueBUS zahtijeva upravljačku ploču koja podržava upravljačke uređaje. | |
| Ključni prekidač | Upravljanje putem odgovarajućeg upravljačkog ulaza upravljačke jedinice. | |
| Električne brave | Osiguranje krila; način upravljanja i napon brave provjerite prema upravljačkoj jedinici i načinu montaže. |
|
| Čitači kartica | ETPB zahtijeva podršku za komandne uređaje na sabirnici BlueBUS određene upravljačke ploče. |
|
| Rezervno napajanje | Rad tijekom nestanka električne energije omogućuje baterija spojena na kompatibilnu upravljačku jedinicu. | PSS324 trenutačni je model za MC824HR30. Stariji PS324 za R30 zahtijeva CABLA11 i isključen način pripravnosti. Uvjeti su navedeni u priručniku ugrađene upravljačke ploče. |
Raspon primjene za jedno krilo
Duljina i masa predstavljaju zajedničko ograničenje. Krivulja TO7024 postiže 1 700 kg pri 3 m; pri 7 m približno 750 kg. Koristite samo krivulju za svoj model i uzmite u obzir otpor pri kretanju, punu ispunu i vjetar; krajnje vrijednosti ne mogu se automatski povezati.
Vijek trajanja ovisno o opterećenju
Za jedno krilo zbrojite odgovarajuće indekse mase, duljine i uvjeta okoline. Zatim usporedite zbroj s grafikonom NICE. Za vrijednosti iznad 100 % grafikon ne prikazuje podatke. Riječ je o orijentacijskoj procjeni vijeka trajanja od 80 000 do 250 000 radnih ciklusa, ovisno o opterećenju, a ne o jamstvu.
| Utjecaj na jedno krilo | Indeks |
|---|---|
| Masa do 400 kg | 0 % |
| Iznad 400 do 500 kg | 10 % |
| Iznad 500 kg | 20 % |
| Duljina 2–3 m | 0 % |
| Duljina 3–4 m | 0 % |
| Duljina iznad 4 do 5 m | 10 % |
| Duljina iznad 5 do 6 m | 20 % |
| Duljina iznad 6 do 7 m | 30 % |
| Temperatura iznad 40 °C, ispod 0 °C ili vlaga iznad 80 % | 20 % |
| Puna ispuna krila | 15 % |
| Vjetrovito područje | 15 % |
| Grafikon NICE |
|---|
|
Montaža pogona i nosača
Prije montaže provjerite čvrstoću ograde, glatko ručno kretanje krila, prostor za deblokiranje i prikladno mjesto na čvrstom dijelu krila. Montažu i električno spajanje povjerite kvalificiranom tehničaru.
Pričvršćivanje stražnjeg nosača i grafikon A/B/C
Stup i nosači: Orijentacijski preporučujemo čvrst čelični stup 120 × 120 mm. Kod 100 × 100 mm montažer mora zasebno procijeniti debljinu stijenke, sidrenje, temelj, odmak šarke i opterećenje vjetrom. Sam presjek ne jamči čvrstoću.
Izmjerite odmak šarke C. Na izvornom grafikonu TO7024 povucite vodoravnu crtu od C i očitajte B; sjecište s preporučenom linijom r.i.l. određuje kut, a okomica vrijednost A. Dimenzije A i B trebale bi biti slične. Vrijednosti B ispod crte t NICE ne preporučuje.
Ako profil stupa ili položaj šarke ne omogućuju pridržavanje vrijednosti s grafikona, stražnji nosač treba prilagoditi ili izraditi odgovarajući produženi nosač za Toona 6–7. Pri otvaranju prema van potreban je produženi stražnji nosač. Dimenzije odaberite prema stvarnoj ogradi i prije završnog zavarivanja provjerite puni hod.
Nakon provjere geometrije čvrsto spojite stražnji nosač s montažnom pločom i stupom. Spojni materijal za stup odaberite prema podlozi. Prednji nosač pričvrstite na čvrsti dio krila; motor na svornjacima mora imati potreban mali zazor kako se ne bi zaglavljivao.
Za TO7024 zasebno je dostupan stražnji nosač PMD1642.4610. To je zamjenski dio izvornog nosača; potrebno produženje kod netipične geometrije treba posebno projektirati.
Dimenzija D = 1 070 mm. Nakon što odredite A na grafikonu, očitajte E u tablici NICE; visinska razlika između prednjeg i stražnjeg nosača iznosi F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Kod stražnjeg zgloba NICE propisuje zategnuti maticu, a zatim je otpustiti za 1/10 okretaja, kako bi između dijelova ostao minimalan zazor. Prednji spoj zategnite prema crtežu proizvođača.
Ožičenje i spajanje motora
Prije otvaranja poklopca i spajanja isključite napajanje. Pogon ima zasebne priključke za enkoder i motor 24 V DC; nemojte ih zamijeniti. Vodiče i zaštitno uzemljenje spojite prema izvornom prikazu NICE i uputama za stvarno ugrađenu upravljačku jedinicu. Oznaka 24 V označava napon motora, a ne automatski mrežno napajanje upravljačke jedinice.
Pri otvaranju prema van, prema uputama NICE mijenja se polaritet napajanja motora. Istodobno mora biti pravilno projektirana montažna geometrija; sama zamjena žica nije dovoljna. Smjer kretanja, položaje zaustavljanja i sigurnosne uređaje zatim provjerite prema uputama za ugrađenu upravljačku ploču.
Unutarnji graničnici otvaranja i zatvaranja
Kod serije Toona 6–7 mehanički graničnici podešavaju se za otvaranje i zatvaranje. Deblokirajte motor, pomaknite krilo tako da vijak graničnika bude dostupan, otpustite ga, rukom namjestite željeni otvoreni položaj, pomaknite graničnik do zgloba i zategnite ga. Ponovite isti postupak u željenom zatvorenom položaju, a zatim blokirajte motor. Krajnje položaje i sigurnost cijele ograde provjerite tijekom ispitivanja.
Ispitivanje prije prve uporabe
Nakon montaže i podešavanja graničnika, kvalificirani tehničar mora ispitati cijelu ogradu, a ne samo pokretanje motora. NICE kao provjeru navodi ručno pomicanje krila s deblokiranim pogonom, silom od najviše 390 N.
- Provjerite glatko ručno kretanje u cijelom rasponu, čvrstoću nosača i sigurno deblokiranje.
- Ponovljeno izdajte naredbe za otvaranje, zaustavljanje i zatvaranje; provjerite smjer, zaustavljanje, graničnike i, kod dvokrilnih vrata, njihov redoslijed prema uputama upravljačke jedinice.
- Zasebno provjerite fotoćelije, sigurnosne rubove i ostale ugrađene zaštitne uređaje. Tehničar će izmjeriti radne sile prema važećim zahtjevima; ograda se smije koristiti tek nakon uspješno provedenog ispitivanja.
Praktični prikazi montaže TO7024
Skraćivanje stražnjeg nosača nakon određivanja montažnih dimenzija
Zavarivanje stražnjeg nosača na montažnu ploču
Pričvršćivanje pogona na stražnji nosač

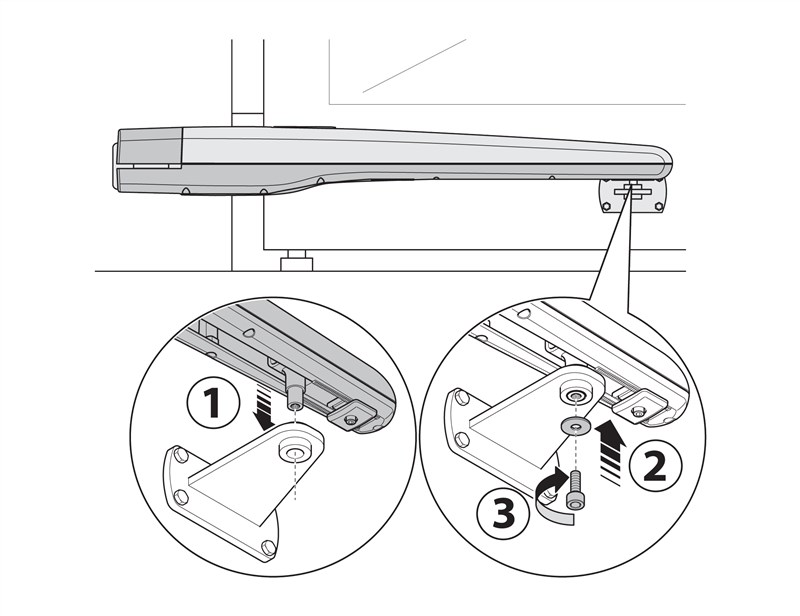

Pričvršćivanje TO7024 na prednji nosač
Uklanjanje poklopca pogona prije uvođenja kabela
Uvođenje kabela u pogon

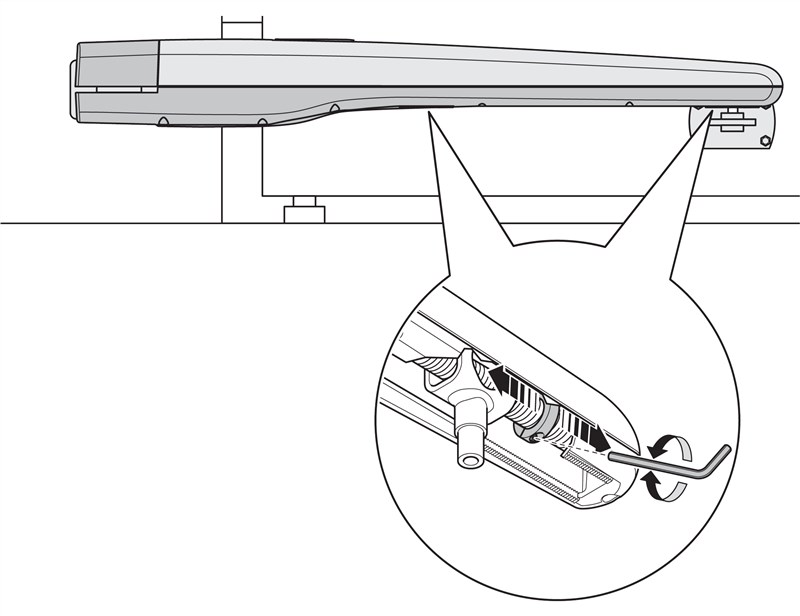

Prikaz podešavanja unutarnjih graničnika TO7024
Ručno deblokiranje pogona
Pogon deblokirajte ili blokirajte samo dok krilo miruje. Ako je ugrađena električna brava, prvo je otključajte. U slučaju kvara isključite napajanje.
- Pomaknite poklopac brave za deblokiranje.
- Umetnite priloženi ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite polugu i ručno pomaknite krilo. Za ponovno blokiranje spustite polugu, okrenite ključ natrag, izvadite ga i zatvorite poklopac.
Provjera i održavanje
Servis svakih najviše 6 mjeseci obavlja kvalificirani tehničar. Nakon isključivanja napajanja provjerava pričvršćenja, koroziju, istrošenost, vijčane spojeve i podmazivanje navojnog vretena i matice. Nakon uključivanja ispituje kretanje, deblokiranje i sve sigurnosne uređaje.
Fotografije montaže pogona iz serije NICE Toona
Fotografije prikazuju različite izvedbe Toona. Za TO7024 montažne dimenzije i spajanje određuju nacrti modela NICE prikazani iznad; fotografija priključne letvice služi samo kao orijentacija.
Pogon NICE Toona na krilnim vratima s ispunom od letvica
Pričvršćivanje pogona NICE Toona na čelični stup
Krilna vrata s pogonom Toona i zasebnim upravljačkim ormarićem
Pogon NICE Toona na zelenim krilnim vratima
Dvokrilna vrata s dva pogona NICE Toona
Ilustrativna fotografija priključne stezaljke pogona Toona 24 V
Usporedba duljina pogona iz obitelji NICE Toona
Ručno deblokiran pogon NICE Toona
Pogled na donju stranu pogona NICE Toona
Tehničke karakteristike
| Parametar | Vrijednost |
|---|---|
| Model | TO7024 |
| Napon motora | 24 V DC |
| Maksimalna / nazivna potrošnja | 5 A / 2,5 A |
| Maksimalna / nazivna ulazna snaga | 120 W / 60 W |
| Hod | 584 mm |
| Brzina bez opterećenja | 0,013 m/s |
| Maksimalna / nazivna sila | 2 700 N / 1 400 N |
| Broj ciklusa na sat pri nazivnoj sili | 41 |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +50 °C |
| Klasa izolacije | F |
| Orijentacijski vijek trajanja | 80 000 do 250 000 ciklusa, ovisno o opterećenju |
| Dimenzije D × Š × V | 1 200 × 128 × 150 mm |
| Masa motora | 15 kg |
