NICE TOO TOO3000 – samostalni pogon za jedno krilo 3 m/300 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
139,84 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE TOO TOO3000 – samostalni pogon za jedno krilo 3 m/300 kg
NICE TOO3000 je samostalan elektromehanički pogon za jedno krilo otvarajućih vrata do 3 m i do 300 kg. Motor je 230 V AC; nije riječ o verziji od 24 V. Je nepovratan a u slučaju nestanka napajanja deblokira se ključem. Upravljačka jedinica i sigurnosni elementi odabiru se prema cijelim vratima.
| Brza navigacija | |
|---|---|
| Odabir | Upravljačka jedinica |
| Kompleti | Montaža |
| Dimenzija C | Povezivanje |
| Ispitivanje | Dodatna oprema |
| Deblokiranje | Održavanje |
| Parametri | Priručnik |
| Dodatna oprema – stezaljke i polaritet | PDF priručnik |
Kada odabrati ovaj pogon
Ograničenja 3 m i 300 kg vrijede za jedno krilo, ali sami po sebi ne određuju prikladnost. Važni su i otpor pri kretanju, položaj šarke, ispuna, vjetar i geometrija montaže. Za drukčiju duljinu ili masu usporedite TOO4500 do 4,5 m / 250 kg. Srodan TOO3024 ima motor od 24 V i zahtijeva drukčiju upravljačku jedinicu.
Proizvođač za verziju od 230 V navodi najviše 24 ciklusa na sat. Pri češćoj uporabi procjenjuju se cijela vrata i prikladnost režima rada.
Upravljačka jedinica za motor od 230 V
Aktualna MC800 s pločom MCA5R30 upravlja jednim ili dvama motorima. MC200 trenutačni je odabir za jedan motor. Stoga za dvokrilna vrata upotrijebite odgovarajuću upravljačku jedinicu za dva motora. U našim aktualnim kompletima za TOO3000 koristi se MC800; prije povezivanja uvijek provjerite sastav konkretnog kompleta.
U postojećoj instalaciji sa starijom jedinicom A60, A400, A6 ili A6F upotrijebite upute za stvarno ugrađenu ploču. Aktualna zamjena za ove jedinice je MC800. Njezine upute odnose se na MC800/MCA5R30. Napon motora, mrežno napajanje upravljačke jedinice i niskonaponski izlaz za dodatnu opremu zasebni su strujni krugovi.

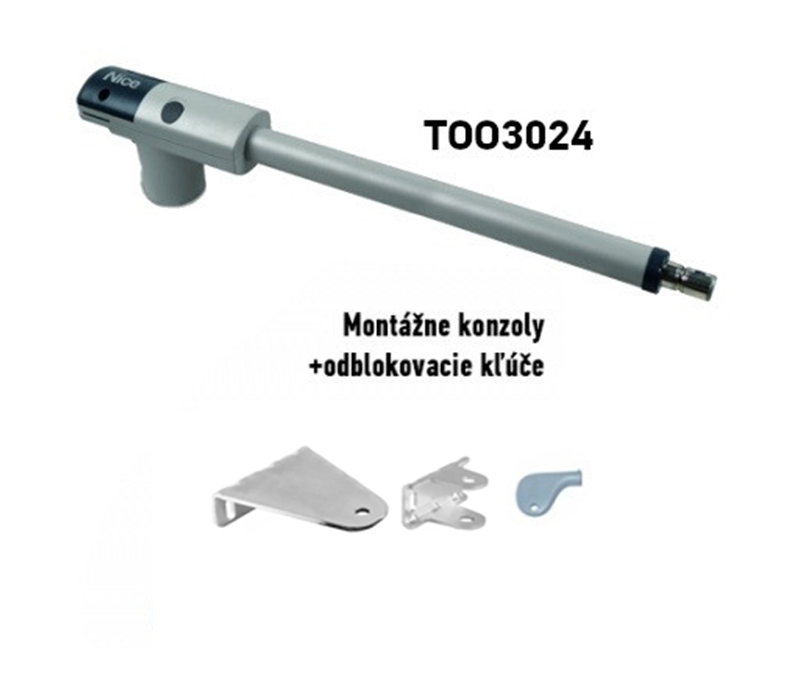

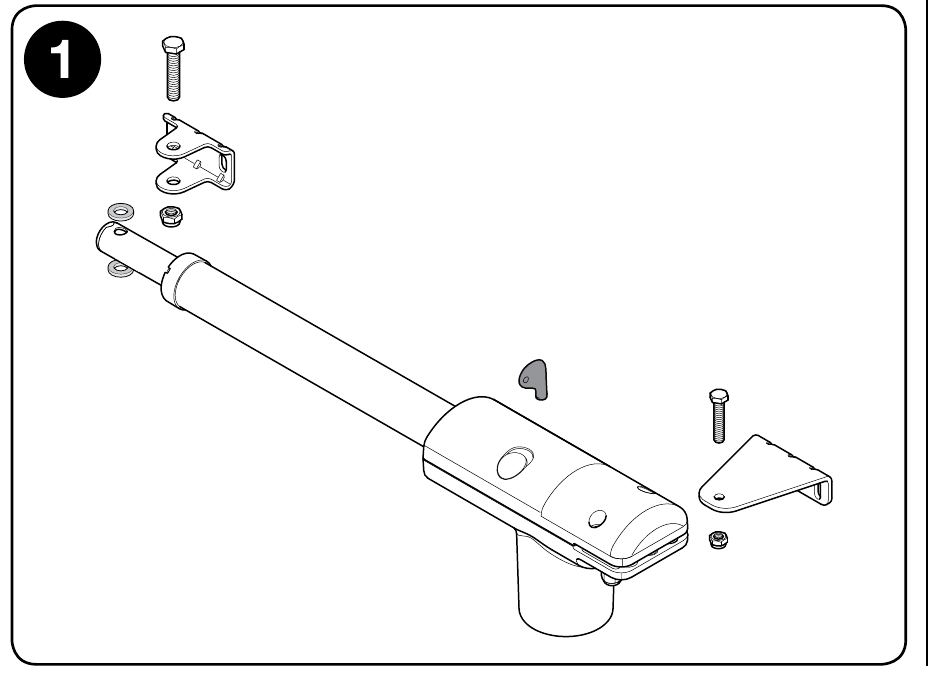

Slika prikazuje osnovne dijelove motora i nosače. Prije montaže provjerite isporučeno pakiranje. Upravljačka jedinica i sigurnosni uređaji odabiru se zasebno ili prema opremi kompletnog seta.

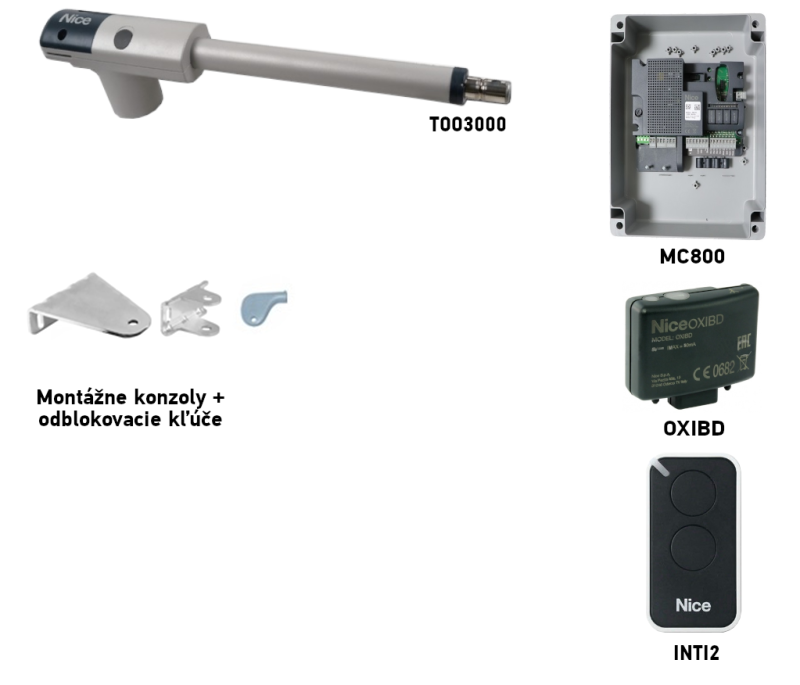

Kompleti za jedna ili dvoja krilna vrata

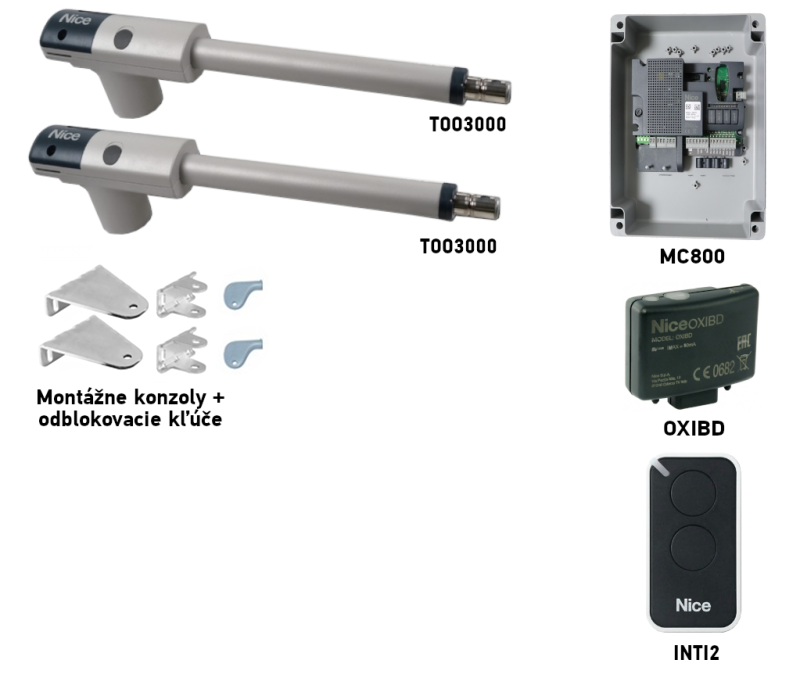

Samostalni motor namijenjen je za jedno krilo. Za dvokrilna vrata potrebna su dva pogona. Sa strane usporedite komplete od 230 V s upravljačkom jedinicom MC800 i različitom opremom; u sredini je zaseban alternativni motor od 24 V.
| Kompleti za 1 krilo | Alternativni pogon | Kompleti za 2 krila |
|---|---|---|
NICE TOO3000
Upravljačka jedinica MC800, Osnovni komplet S fotoćelijama S dodatnom opremom | NICE TOO3024
24 V DC Zahtijeva upravljačku jedinicu za motore od 24 V. Oprema kompletnog kompleta odabire se na kartici ovog pogona. | NICE TOO3000
Upravljačka jedinica MC800, Osnovni komplet S fotoćelijama S priborom |
Ograničenja duljine i mase procjenjuju se za svako krilo zasebno, zajedno s geometrijom montaže. Prije uporabe osnovni komplet dopunite potrebnim sigurnosnim elementima; njihov odabir i povezivanje pronaći ćete u odjeljku kompatibilni pribor.
Montaža nosača i geometrija krila

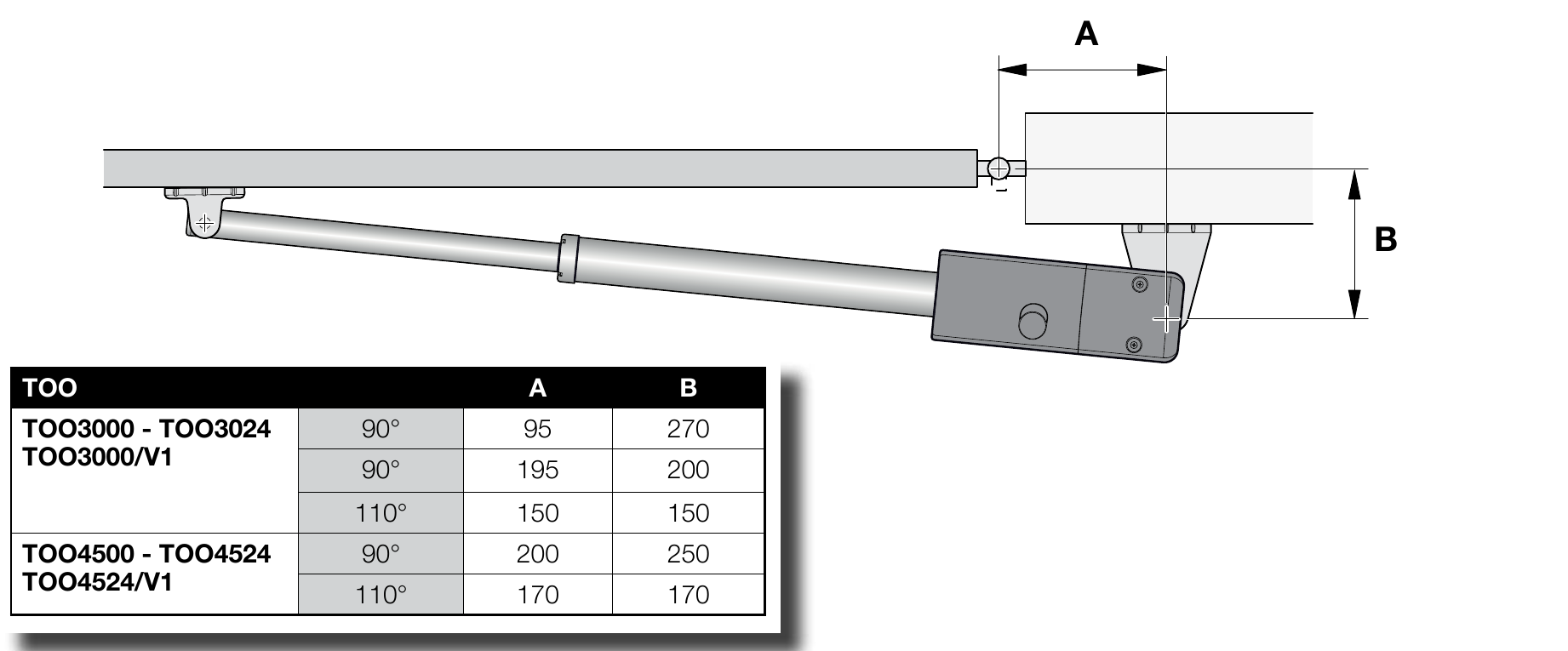

Prije sidrenja odredite položaj šarke, stražnjeg i prednjeg nosača te željeni kut otvaranja. Dimenzije A/B na nacrtu određuju putanju kretanja i sile. Stup i sidrenje moraju izdržati opterećenje; ako je položaj šarke ili dimenzija stupa drukčija, nosače treba prilagoditi ili odabrati odgovarajuće produžene nosače kako bi se očuvala potrebna geometrija. Sama dimenzija profila to ne jamči.
| Otvaranje | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Za određeni model pogledajte dimenzije sidrenih nosača TOO3000. Kod otvaranja prema van obično je potreban drukčiji ili produženi prihvat; instalater mora ponovno provjeriti A, B, C i slobodno kretanje po cijeloj putanji.

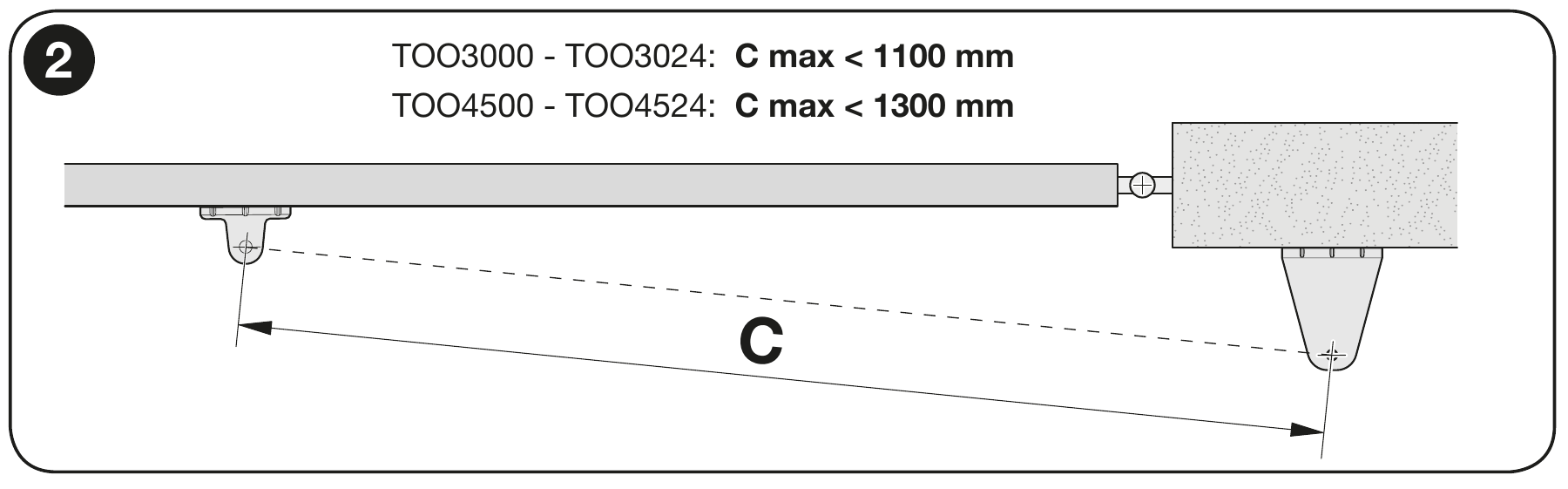

Dimenzija C kad je ograda zatvorena
Kad je krilo zatvoreno, izmjerite udaljenost C < 1 100 mm. Vrijednost mora biti manja od navedene granice; ne smije joj biti jednaka niti je premašiti. Istodobno se mora poštovati odabrana kombinacija A/B.

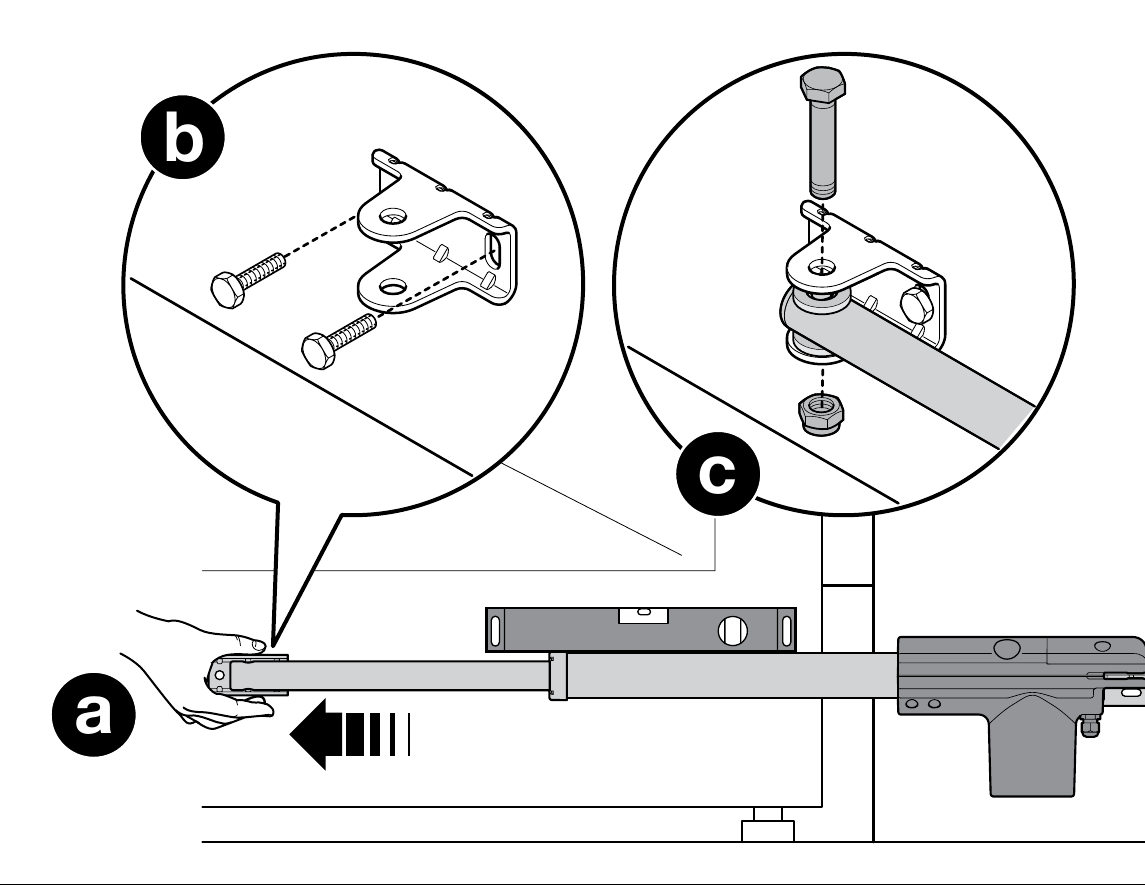

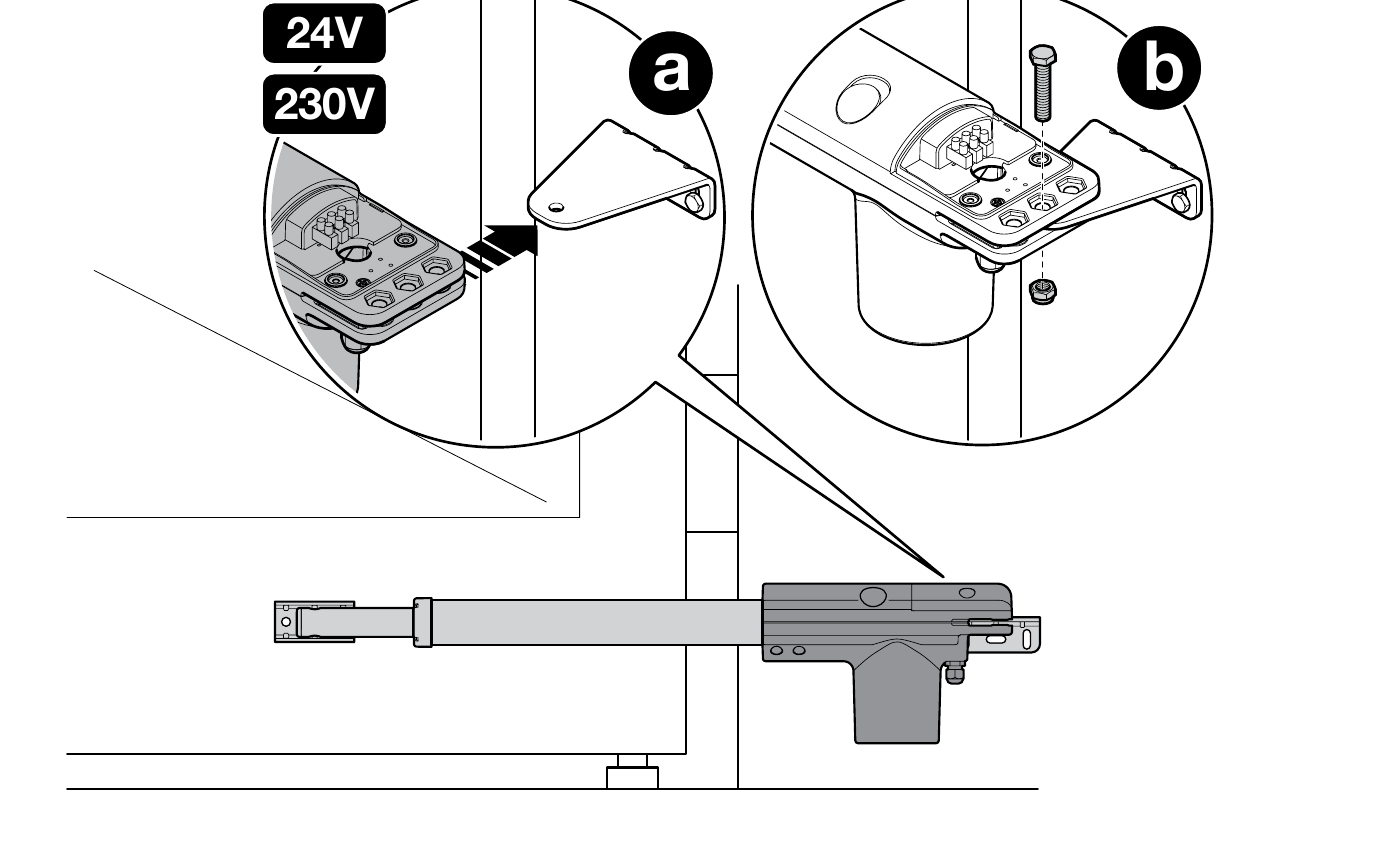

Stražnji nosač pričvrstite na nosivu konstrukciju, a motor deblokirajte, izvucite klip i prednji nosač najprije postavite probno. Nakon poravnanja motora provjerite cijeli ručni hod. Tek tada konačno učvrstite nosače. U otvorenom i zatvorenom položaju moraju postojati mehanički graničnici ograde; kraj hoda klipa ne zamjenjuje ih.
Povezivanje motora od 230 V

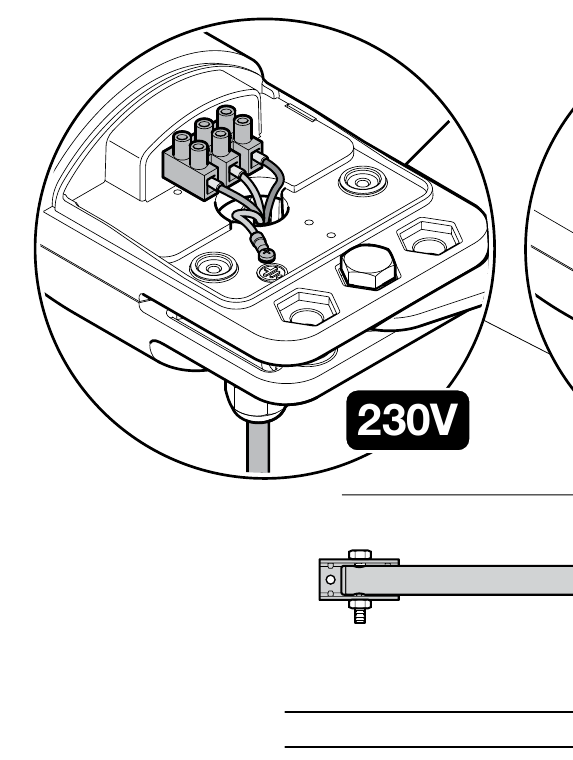

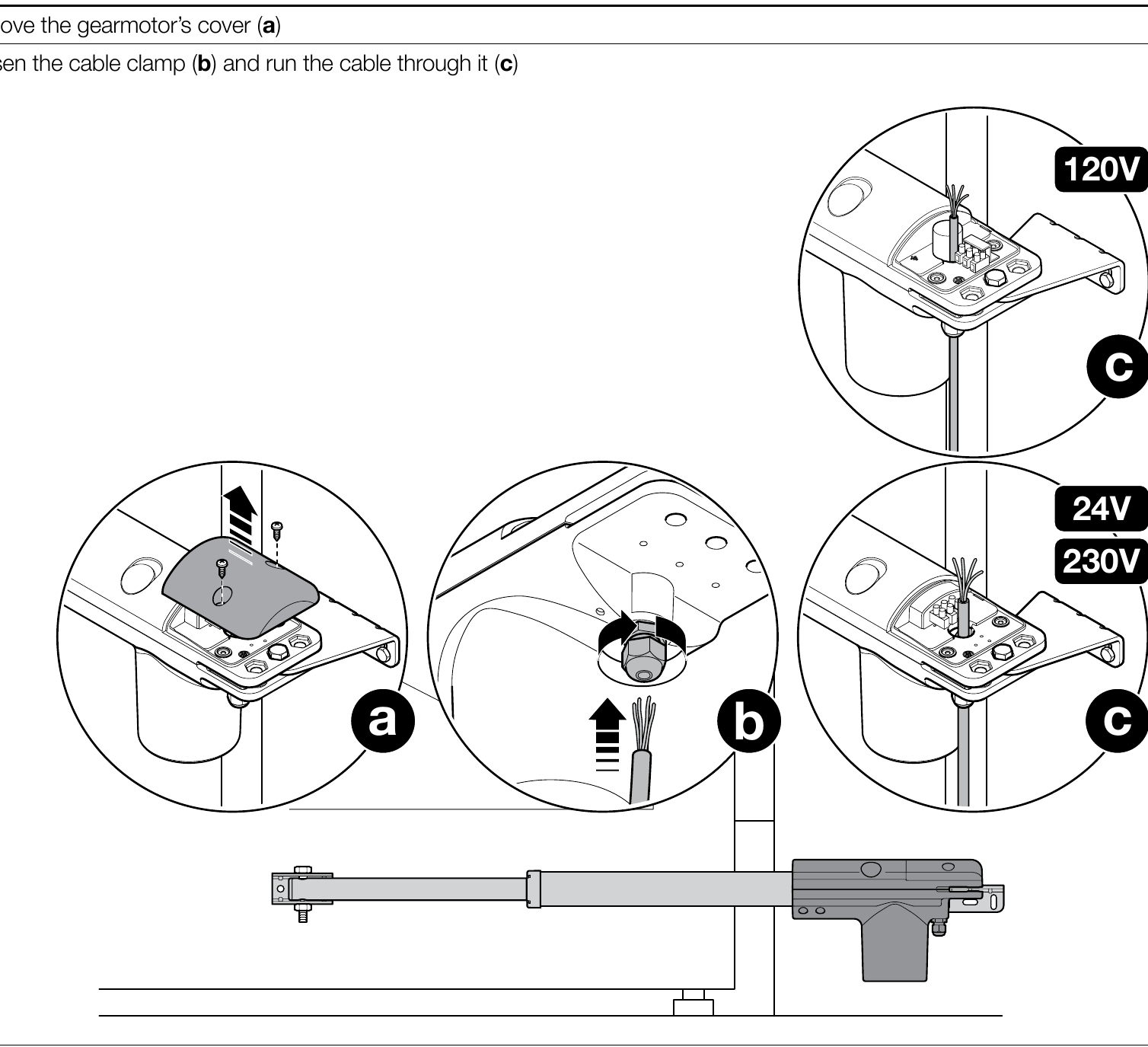

Povezivanje obavlja kvalificirani tehničar dok je napajanje isključeno. Kabel prolazi kroz uvodnicu i stezaljku; zaštitni vodič PE spaja se na motor prema nacrtu. Vodiči motora i odgovarajući kondenzator spajaju se prema priključcima konkretne ploče i oznaci na dijelu. Kod MC800/MCA5R30 jedan se motor spaja na M2; kod dva motora M1/M2 dodjeljuju se prema redoslijedu kretanja. Niskonaponske fotoćelije ne spajaju se na priključke motora.
Za MC800/MCA5R30 pogledajte povezivanje motora M1/M2 i ožičenje upravljačke jedinice.
Provjera prije prve uporabe

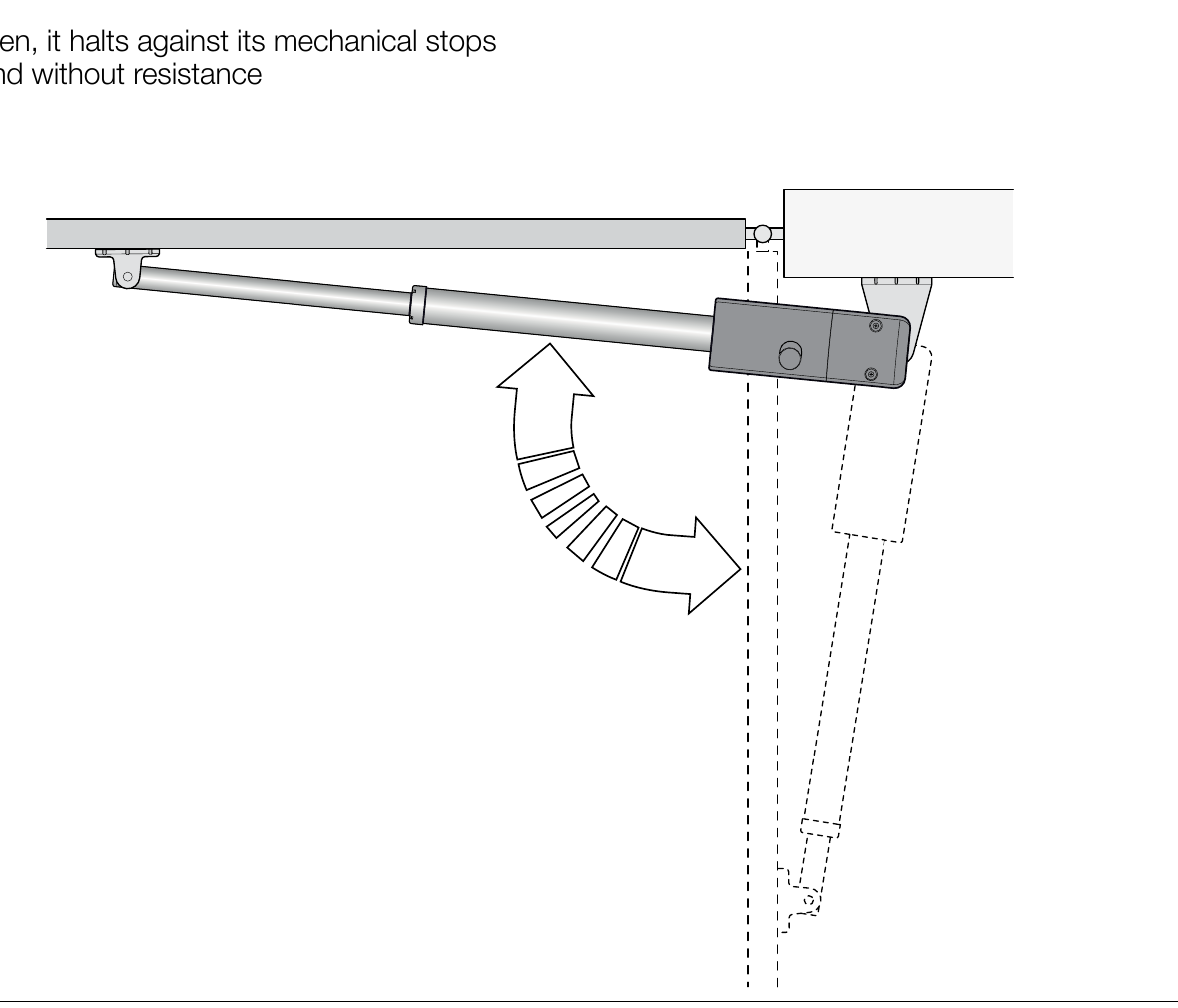

Provjerite slobodno ručno kretanje, čvrstoću pričvršćenja, oba graničnika i ispravan smjer motora. Prema NICE-u, krilo se mora moći ručno pomicati u oba smjera silom od najviše 390 N dok je pogon deblokiran. Zatim, prema uputama ugrađene upravljačke jedinice, ispitajte fotoćelije, STOP, naredbe i reakciju na prepreku. Kod kompleta s MC800 proizvođač zahtijeva i sigurnosne rubne letvice; same fotoćelije ne mogu ih zamijeniti. Sam motor nema funkciju programiranja radijskog upravljanja ni učenja putanje; za MC800 pogledajte radijsko upravljanje i učenje kretanja krila.

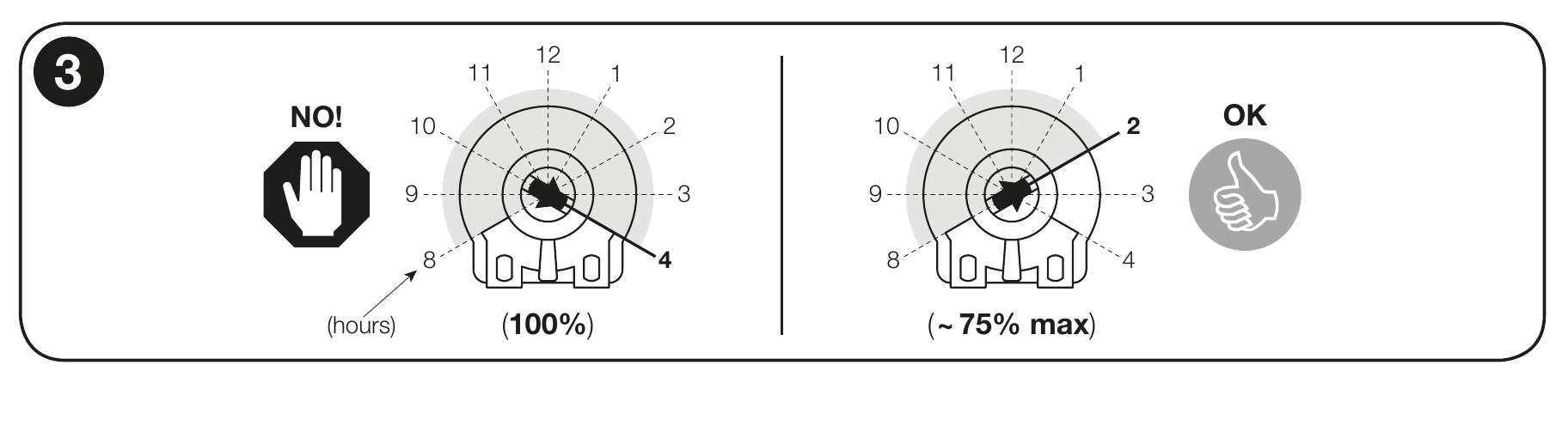

Ako ugrađena upravljačka jedinica ima regulator sile Force-F, nemojte ga postavljati na 100 % bez posebnog razloga. Ako približno 75 % nije dovoljno, obratite se tehničkoj podršci. Na aktualnom MC800/MCA5R30 sila se podešava prema uputama za ovu ploču; postupak s trimerom nemojte primjenjivati na nju. Podešavanje sile ne zamjenjuje mjerenje i ispitivanje sigurnosti cijele ograde.
Spajanje dodatne opreme na MC800 s pločom MCA5R30
Sljedeće spajanje vrijedi za MC800/MCA5R30 u kompletima s ovom upravljačkom jedinicom. Priključci za dodatnu opremu pripadaju upravljačkoj jedinici, a ne samom motoru. Za drugu upravljačku jedinicu upotrijebite njezinu vlastitu shemu. Prije rada isključite mrežno napajanje.
| Dodatna oprema | Priključci, napajanje i polaritet |
|---|---|
Pomoćno napajanje | Na MCA5R30 je priključak 3 = 0 V (−) i priključak 4 = +24 V DC i zajednička točka ulaza. Za napajanje dodatne opreme ukupno dopušteno opterećenje iznosi 200 mA; provjerite potrošnju i dopušteni napon svakog proizvoda. |
Relejne fotoćelije EPM | Kad je Standby isključen i fototest nije aktivan, napajajte odašiljač TX i prijamnik RX s priključka 4 (+24 V DC) i priključka 3 (−). Beznaponski kontakt C–NC prijamnika spojite između 4 (zajednički) i odgovarajućeg ulaza 8/PHOTO, 9/PHOTO1 ili 10/PHOTO2. Kontakt nema +/−. Ulazi AUX moraju biti postavljeni na način rada za relejne fotoćelije; u načinu rada za krajnje sklopke imaju drukčiju funkciju. |
EPM kad je Standby uključen | Prema shemi MCA5R30 napajajte i TX i RX između priključka 4 (+24 V DC) i priključka 5 (OutSTB, sklopljeni povratni vod). Na fotoćelijama EPM vrijedi 1 = +, 2 = povratni vod. OutSTB je 24 V, najviše 4 W i isključuje se u načinu Standby; priključak 5 nemojte upotrebljavati kao stalni minus. Kontakt RX C–NC spaja se između priključka 4 i odgovarajućeg ulaza PHOTO. |
EPM s fototestom | Prema shemi fototesta spojite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijamnik se napaja neprekidno: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC ostaje spojen između priključka 4 i odgovarajućeg ulaza PHOTO. Nemojte preopteretiti OutSTB ni ga istodobno upotrebljavati za drugo opterećenje; nakon spajanja provedite učenje i provjerite sigurnosnu funkciju. |
Fotoćelije BlueBUS | Kompatibilne EPMB spojite dvjema žicama na priključke 6 i 7 BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon dodavanja ili uklanjanja elementa pokrenite učenje uređaja. |
STOP i upravljački kontakti | Beznaponski ulaz 12/STOP prihvaća NO, NC ili 8,2 kΩ, ovisno o spojenom elementu; stanje se uči. 13/SbS, 14/OPEN i 15/CLOSE upotrebljavaju NO kontakt prema priključku 4 (zajednički). Takvi kontakti nemaju +/−; na ulaze nemojte dovoditi vanjski napon. To vrijedi i za relej ključne sklopke ili vanjskog prijamnika. |
Signalna svjetiljka ELAC | NICE ELAC spojite na izlaz FLASH namijenjen zasebnoj trepćućoj svjetiljci: sklopljeni 120/250 V AC, najviše 21 W. Riječ je o mrežnom izlazu; nema +/−. Ne smije se zamijeniti s priključcima dodatne opreme od 24 V. |
Elektrobrava | Priključci 1–2 / EL: 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema +/−; provjerite parametre brave. |
Radijski prijamnik | OXIBD ugrađuje se u priključak SM; za njega nemojte upotrebljavati priključke napajanja 3/4 ni BlueBUS. Antena se spaja prema uputama za prijamnik, a ne prema priključcima motora. |
Ako se ulazi AUX 8–11 upotrebljavaju za krajnje sklopke, njihova se funkcija razlikuje od funkcije ulaza PHOTO. Pri promjeni fotoćelija ili ožičenja ponovite odgovarajući postupak učenja i provjerite zaustavljanje i reakciju vrata. Detaljan postupak nalazi se u uputama za upravljačku jedinicu MC800.
Relejne fotoćelije u načinu Standby
Relejne fotoćelije s fototestom
Kompatibilna dodatna oprema
Dodatna se oprema spaja na odabranu upravljačku jedinicu, a ne izravno na kućište motora. Odabir fotoćelija, radijskog prijamnika, signalne svjetiljke i brave ovisi o izlazima i priključcima na stvarno ugrađenoj ploči.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Upravlja jednim ili dvama motorima od 230 V. Odaberite je prema broju krila i opremi vrata. | MC800/MCA5R30 za jedan ili dva motora; MC200 za jedan motor. |
| Signalna svjetiljka | Trepćućim svjetlom upozorava na kretanje vrata. Odaberite napajanje prema izlazu ugrađene upravljačke jedinice. | ELAC za izlaz FLASH od 230 V na MC800; za MC200 provjerite njezin izlaz i dopuštenu snagu. |
| Fotoćelije | Štite prostor vrata. MC800/MCA5R30 podržava relejni kontakt i BlueBUS, MC200 ima relejni ulaz PHOTO; napajanje, adresiranje i reakciju odredite prema odabranoj upravljačkoj ploči. Vrste s desne strane predstavljaju alternative ovisno o načinu spajanja. |
|
| Sigurnosni rubovi | Potrebni su uz fotoćelije u sklopu s MC800. Vrstu ruba i način spajanja odaberite prema ulazu STOP na ugrađenoj upravljačkoj ploči. | Tlačni senzori prepreka; za MC800/MCA5R30 pogledajte spajanje STOP-a. |
| Daljinski upravljač | Daljinsko upravljanje. Odaberite kodiranje prema stvarno ugrađenom radijskom prijamniku; ista frekvencija sama po sebi nije dovoljna. Za MC800 pogledajte prijamnik i daljinski upravljači. | |
| Prijamnik | Radijski prijamnik i druga sučelja namijenjeni su određenoj upravljačkoj jedinici. Utični modul SM koristi se s MC800; kod MC200 provjerite njegovo vlastito radio sučelje i mogućnosti spajanja. |
|
| Antena | Poboljšava domet prijamnika; spajanje ovisi o ugrađenom radijskom modulu. | |
| Tipkovnica | Pristup kodom. EDSWG zahtijeva odgovarajući radijski prijamnik; BlueBUS EDSB namijenjen je za MC800 s tim sučeljem, a ne automatski za MC200. | |
| Ključni prekidač | Upravljanje ključem s fiksnog mjesta; kontakt spojite na odgovarajući upravljački ulaz centrale. | |
| Čitači kartica | Pristup karticom ili privjeskom. ETPB koristi BlueBUS centrale MC800; nemojte izravno spajati ovaj tip na MC200. |
|
| Električne brave | Brava pomaže zadržati krilo zatvorenim, osobito kod duljeg krila. PLA10/PLA11 nisu obavezni; provjerite napajanje i vremensko upravljanje prema centrali i konkretnoj ogradi. Za MC800 pogledajte izlaz EL. |
|
Ručno deblokiranje u slučaju nestanka napajanja

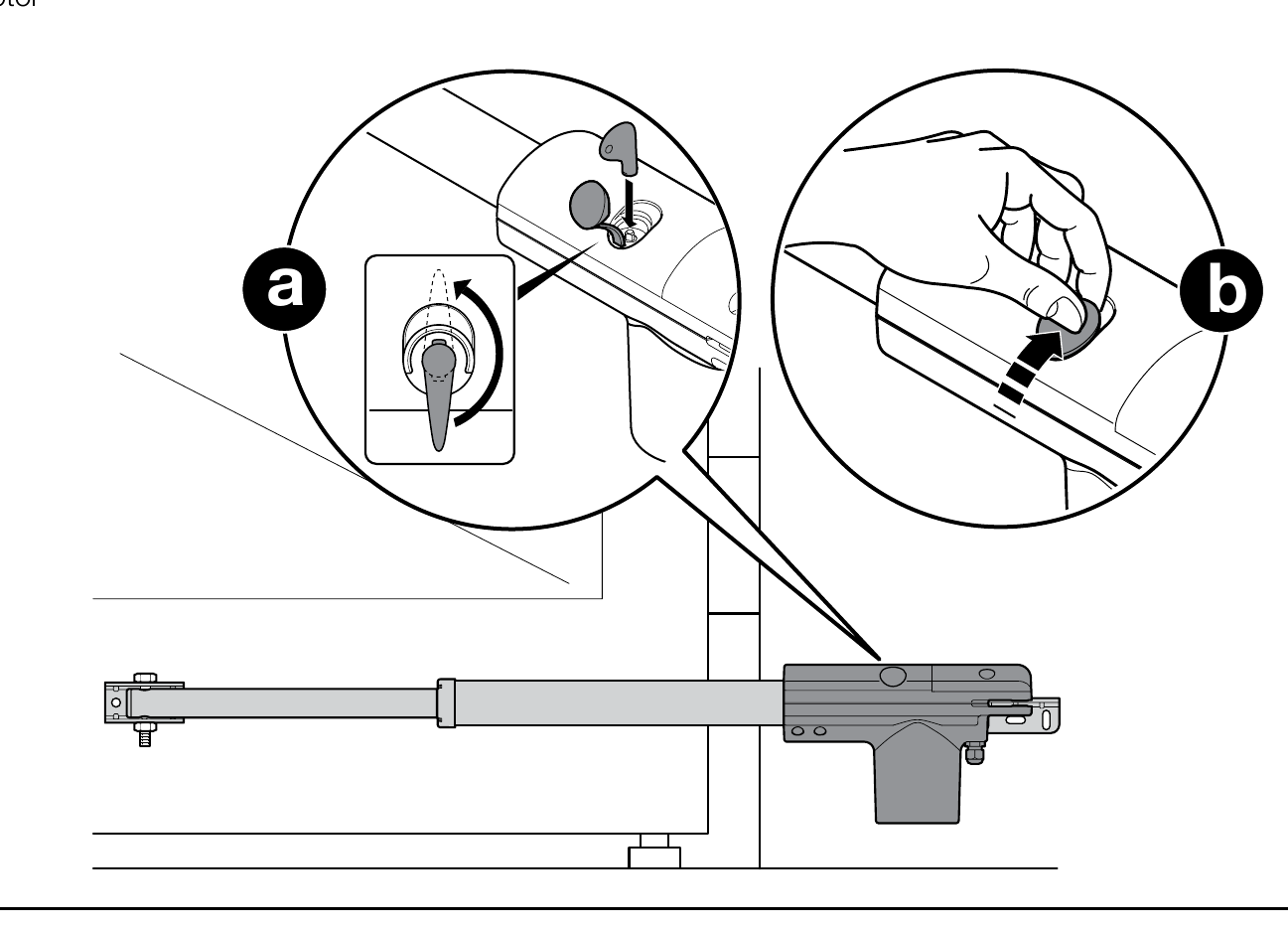

Otvorite gumeni poklopac, umetnite isporučeni ključ i okrenite ga za 90° u smjeru kazaljke na satu. Zatim ogradu možete pomaknuti ručno. Za ponovno zaključavanje postavite krilo približno na pola otvorenosti i okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu. Prije motornog rada provjerite je li brava zaključana.
Održavanje i sigurnost
Najkasnije šest mjeseci nakon puštanja u rad potrebno je provjeriti motor i ogradu. Tehničar će uz isključeno napajanje provjeriti nosače, vijke, koroziju, pokretne dijelove, graničnike i sigurnosne uređaje; zatim će provesti funkcionalno ispitivanje. U slučaju oštećenja ili neuobičajenog otpora nemojte upotrebljavati ogradu.
Tehnički podaci motora
| Parametar | Vrijednost |
|---|---|
| Model motora | TOO3000 |
| Napon motora | 230 V AC / 50 Hz |
| Najveća duljina jednog krila | 3 m |
| Najveća masa jednog krila | 300 kg |
| Nazivna / maksimalna ulazna snaga | 250 / 340 W |
| Nazivna / maksimalna struja | 1,1 / 1,5 A |
| Nazivna / maksimalna sila | 300 / 2 000 N |
| Brzina pomicanja | 0,016 m/s |
| Hod klipa | 400 mm |
| Radni limit | 24 ciklusa/h |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +50 °C |
| Masa samog motora | 6 kg |

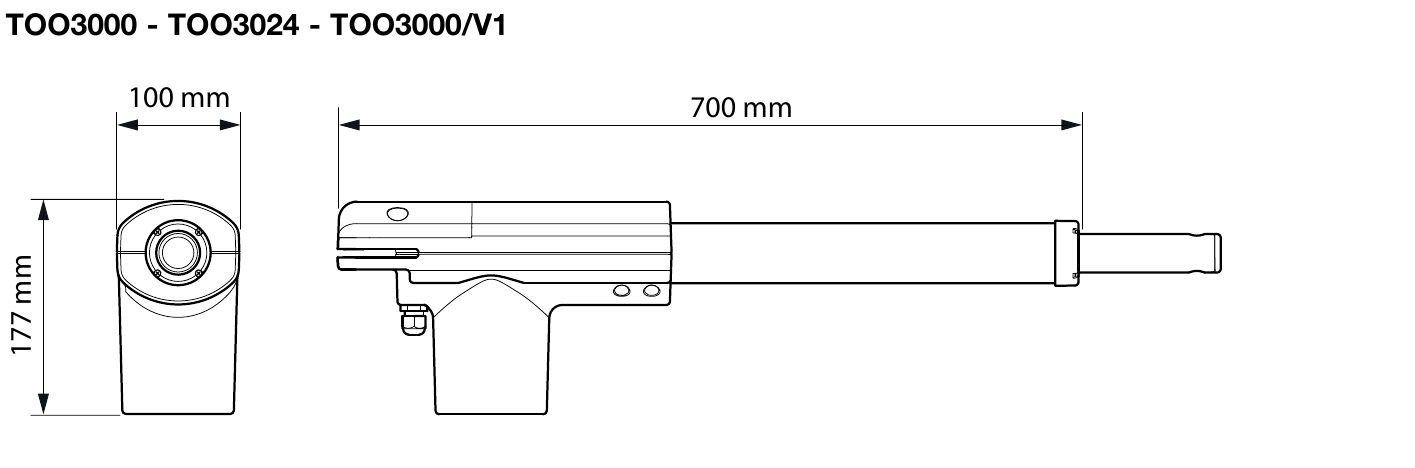

| Dimenzije motora | 700 × 100 × 177 mm |
Podaci 340 W i 2 000 N su maksimalni, a ne nazivni. Masa od 6 kg odnosi se na sam motor; masa isporučene ambalaže može se razlikovati.
