NICE TOO TOO4500 – samostalni pogon, za jedno krilo 4,5 m/250 kg
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
202,94 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE TOO TOO4500 – samostalni pogon, za jedno krilo 4,5 m/250 kg
NICE TOO4500 je zaseban elektromehanički pogon za jedno krilo otvarajuće kapije do 4,5 m i do 250 kg. Motor je 230 V AC; nije riječ o varijanti od 24 V. Je nepovratan a u slučaju nestanka napajanja deblokira se ključem. Upravljačka jedinica i sigurnosni elementi odabiru se prema cijeloj kapiji.
| Brza navigacija | |
|---|---|
| Odabir | Upravljačka jedinica |
| Kompleti | Montaža |
| Dimenzija C | Spajanje |
| Provjera | Dodatna oprema |
| Deblokiranje | Održavanje |
| Parametri | Priručnik |
| Dodatna oprema – priključne stezaljke i polaritet | PDF priručnik |
Kada odabrati ovaj pogon
Ograničenja od 4,5 m i 250 kg odnose se na jedno krilo, ali sama po sebi ne određuju prikladnost. Važni su i otpor pri kretanju, položaj šarki, ispuna, vjetar i geometrija montaže.
Proizvođač za varijantu od 230 V navodi najviše 24 ciklusa na sat. Pri češćoj uporabi potrebno je procijeniti cijelu kapiju i prikladnost radnog režima.
Upravljačka jedinica za motor od 230 V
Aktualna MC800 s pločom MCA5R30 upravlja jednim ili dvama motorima. MC200 aktualan je izbor za jedan motor. Za dvokrilnu kapiju zato upotrijebite odgovarajuću upravljačku jedinicu za dva motora. U našim aktualnim kompletima za TOO4500 nalazi se MC800; prije spajanja uvijek provjerite sastav konkretnog kompleta.
Kod postojeće instalacije sa starijom upravljačkom jedinicom A60, A400, A6 ili A6F upotrijebite priručnik za stvarno ugrađenu ploču. Aktualna zamjena za te jedinice je MC800. Njezin priručnik odnosi se na MC800/MCA5R30. Napon motora, mrežno napajanje upravljačke jedinice i niskonaponski izlaz za dodatnu opremu odvojeni su strujni krugovi.
Slika prikazuje osnovne dijelove motora i nosača. Prije montaže provjerite sadržaj isporučenog pakiranja. Upravljačka jedinica i sigurnosni uređaji odabiru se zasebno ili prema opremi kompletnog kompleta.

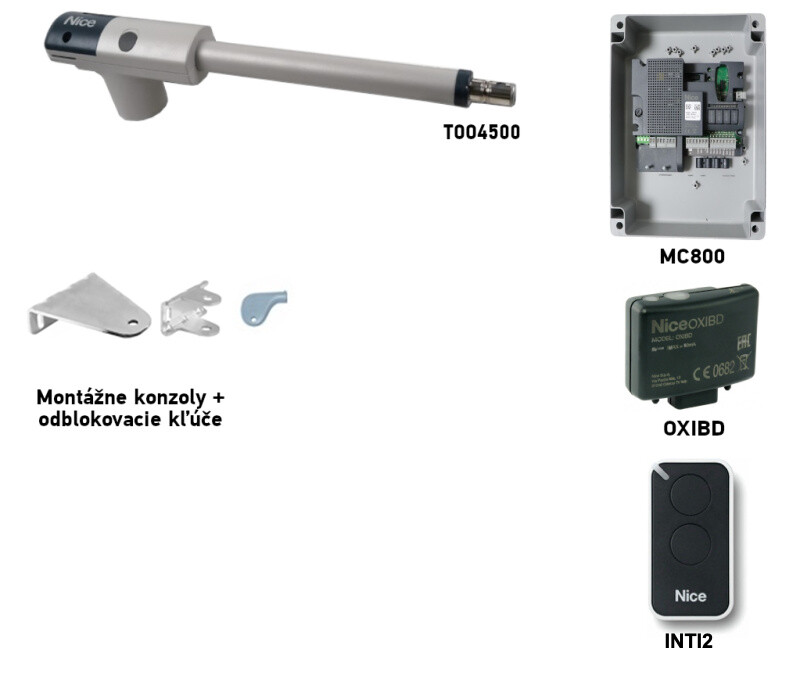

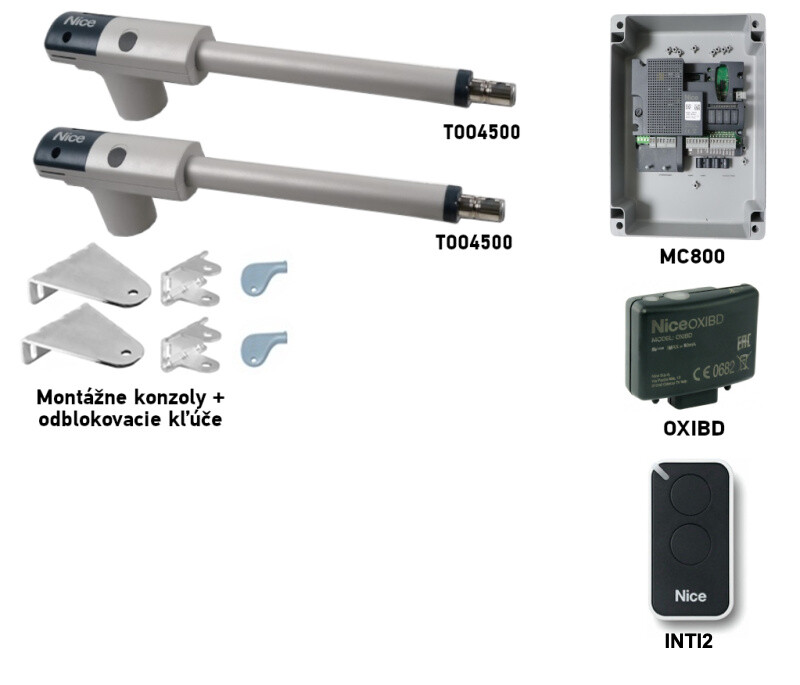

Kompleti za jedno ili dva krila
Samostalni motor namijenjen je za jedno krilo. Za dvokrilnu kapiju potrebna su dva pogona. S lijeve i desne strane usporedite komplete od 230 V s upravljačkom jedinicom MC800 i različitom opremom; u sredini je zaseban alternativni motor od 24 V.
| Kompleti za 1 krilo | Kompleti za 2 krila |
|---|---|
NICE TOO4500
Upravljačka jedinica MC800, Osnovni komplet S fotoćelijama S dodatnom opremom | NICE TOO4500
Upravljačka jedinica MC800, Osnovni komplet S fotoćelijama S dodatnom opremom |
Ograničenja duljine i mase procjenjuju se za svako krilo zasebno, zajedno s geometrijom montaže. Prije uporabe osnovni komplet dopunite potrebnim sigurnosnim elementima; njihov odabir i spajanje pronaći ćete u odjeljku kompatibilna dodatna oprema.
Montaža nosača i geometrija krila
Prije sidrenja odredite položaj šarke, stražnjeg i prednjeg nosača te željeni kut otvaranja. Dimenzije A/B na crtežu određuju putanju kretanja i sile. Stup i sidrenje moraju podnijeti opterećenje; ako se promijeni položaj šarke ili dimenzija stupa, nosači se moraju prilagoditi ili treba odabrati odgovarajuće produžene nosače kako bi se zadržala potrebna geometrija. Sama dimenzija profila to ne jamči.
| Otvaranje | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Za konkretan model pogledajte dimenzije sidrenih nosača TOO4500. Za otvaranje prema van obično je potreban drukčiji ili produženi prihvat; instalater mora ponovno provjeriti A, B, C i slobodno kretanje duž cijele putanje.
Dimenzija C kod zatvorenih vrata
Kad je krilo zatvoreno, izmjerite udaljenost C < 1 300 mm. Vrijednost mora biti manja od navedene granice; ne smije biti jednaka granici niti je smije premašiti. Istodobno se mora poštovati odabrana kombinacija A/B.
Stražnji nosač pričvrstite na nosivu konstrukciju, a motor deblokirajte, izvucite klip i prednji nosač najprije postavite probno. Nakon poravnanja motora provjerite cijeli hod pri ručnom pomicanju. Tek potom konačno pričvrstite nosače. U otvorenom i zatvorenom položaju moraju postojati mehanički graničnici vrata; krajnji položaj hoda klipa ne zamjenjuje ih.
Spajanje motora 230 V
Spajanje obavlja kvalificirani tehničar uz isključeno napajanje. Kabel se provodi kroz uvodnicu i pričvrsnicu; zaštitni vodič PE spaja se na motor prema crtežu. Vodiči motora i odgovarajući kondenzator spajaju se prema priključcima konkretne upravljačke ploče i oznaci na dijelu. Kod MC800/MCA5R30 jedan se motor priključuje na M2; kod dva motora M1/M2 dodjeljuju se prema redoslijedu kretanja. Niskonaponske fotoćelije ne spajaju se na priključke motora.
Za MC800/MCA5R30 pogledajte spajanje motora M1/M2 i ožičenje upravljačke jedinice.
Provjera prije prve uporabe
Provjerite slobodno ručno kretanje, čvrstoću pričvršćenja, oba graničnika i ispravan smjer motora. Prema NICE-u, krilo se pri deblokiranom pogonu mora moći ručno pomicati u oba smjera silom od najviše 390 N. Zatim prema uputama ugrađene upravljačke jedinice ispitajte fotoćelije, STOP, naredbe i reakciju na prepreku. Kod sklopa s MC800 proizvođač zahtijeva i sigurnosne rubne letvice; same fotoćelije ne mogu ih zamijeniti. Sam motor nema funkciju programiranja daljinskog upravljanja ni učenja putanje; za MC800 pogledajte radijsko upravljanje i učenje kretanja krila.
Ako ugrađena upravljačka jedinica ima regulator sile Force-F, nemojte ga bez posebnog razloga postavljati na 100 %. Ako približno 75 % nije dovoljno, obratite se tehničkoj podršci. Na aktualnoj MC800/MCA5R30 sila se podešava prema uputama za ovu ploču; postupak s trimerom ne primjenjujte na nju. Podešavanje sile ne zamjenjuje mjerenje i provjeru sigurnosti cijelih vrata.
Spajanje dodatne opreme na MC800 s pločom MCA5R30
Sljedeća shema spajanja vrijedi za MC800/MCA5R30 u kompletima s ovom upravljačkom jedinicom. Priključci dodatne opreme nalaze se na upravljačkoj jedinici, a ne na samom motoru. Za drugu upravljačku jedinicu upotrijebite njezinu vlastitu shemu. Prije rada isključite mrežno napajanje.
| Dodatna oprema | Priključci, napajanje i polaritet |
|---|---|
Pomoćno napajanje | Na MCA5R30 je priključak 3 = 0 V (−) i priključak 4 = +24 V DC te zajednička točka ulaza. Zajedničko ograničenje za dodatnu opremu koja se napaja iz uređaja iznosi 200 mA; provjerite potrošnju i dopušteni napon svakog proizvoda. |
Relejne fotoćelije EPM | Kad je Standby isključen i bez fototesta, napajajte odašiljač TX i prijamnik RX s priključka 4 (+24 V DC) i priključka 3 (−). Beznaponski kontakt C–NC prijamnika spojite između 4 (zajednički) i odgovarajućeg ulaza 8/PHOTO, 9/PHOTO1 ili 10/PHOTO2. Kontakt nema +/−. Ulazi AUX moraju biti postavljeni na način rada relejnih fotoćelija; u načinu rada krajnjih prekidača imaju drugo značenje. |
EPM uz uključen Standby | Prema shemi MCA5R30 napajajte TX i RX između stezaljke 4 (+24 V DC) i stezaljke 5 (OutSTB, sklopljeni povratni vod). Na fotoćelijama EPM je 1 = +, 2 = povratni vod. OutSTB iznosi 24 V, najviše 4 W i isključuje se u načinu rada Standby; stezaljku 5 nemojte upotrebljavati kao stalni minus. Kontakt RX C–NC spaja se između 4 i odgovarajućeg ulaza PHOTO. |
EPM s fototestom | Prema shemi fototesta spojite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijamnik se napaja neprekidno: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC ostaje između 4 i odgovarajućeg ulaza PHOTO. Nemojte preopteretiti OutSTB niti ga istodobno upotrebljavati za drugo opterećenje; nakon spajanja provedite postupak učenja i ispitajte sigurnosnu funkciju. |
Fotoćelije BlueBUS | Kompatibilne EPMB spojite dvožično na stezaljke 6 i 7 BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon dodavanja ili uklanjanja elementa pokrenite postupak učenja uređaja. |
STOP i upravljački kontakti | Beznaponski ulaz 12/STOP prima NO, NC ili 8,2 kΩ, ovisno o spojenom elementu; stanje se uči. 13/SbS, 14/OPEN i 15/CLOSE upotrebljavaju NO kontakt prema stezaljci 4 (zajednički). Takvi kontakti nemaju +/−; nemojte dovoditi vanjski napon na ulaze. Isto vrijedi za relej ključne sklopke ili vanjskog prijamnika. |
Signalna svjetiljka ELAC | NICE ELAC spojite na izlaz FLASH namijenjen za samostalno trepćuću svjetiljku: sklopljeni 120/250 V AC, najviše 21 W. Riječ je o mrežnom izlazu; nema +/−. Nemojte ga zamijeniti za stezaljke dodatne opreme od 24 V. |
Električna brava | Stezaljke 1–2 / EL: 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema +/−; provjerite parametre brave. |
Radijski prijamnik | OXIBD ugrađuje se u konektor SM; nemojte za njega upotrebljavati stezaljke napajanja 3/4 ni BlueBUS. Antena se spaja prema prijamniku, a ne prema stezaljkama motora. |
Ako se ulazi AUX 8–11 upotrebljavaju za krajnje prekidače, njihova se funkcija razlikuje od ulaza PHOTO. Pri promjeni fotoćelija ili načina spajanja ponovite odgovarajući postupak učenja i provjerite zaustavljanje te reakciju vrata. Detaljan postupak nalazi se u priručniku upravljačke jedinice MC800.
Relejne fotoćelije u načinu rada Standby
Relejne fotoćelije s fototestom
Kompatibilna dodatna oprema
Dodatna oprema spaja se na odabranu upravljačku jedinicu, a ne izravno na kućište motora. Odabir fotoćelija, radijskog prijamnika, signalne svjetiljke i brave ovisi o izlazima i konektorima koji su stvarno ugrađeni na ploči.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Upravlja jednim ili dvama motorima od 230 V. Odaberite je prema broju krila i opremi vrata. | MC800/MCA5R30 za jedan ili dva motora; MC200 za jedan motor. |
| Signalna svjetiljka | Trepćućim svjetlom upozorava na kretanje vrata. Napajanje odaberite prema izlazu ugrađene upravljačke jedinice. | ELAC za izlaz FLASH od 230 V na MC800; kod MC200 provjerite njezin izlaz i dopuštenu snagu. |
| Fotoćelije | Štite područje vrata. MC800/MCA5R30 podržava relejni kontakt i BlueBUS, MC200 ima relejni ulaz PHOTO; napajanje, adresiranje i reakciju odredite prema odabranoj ploči. Tipovi desno predstavljaju alternative ovisno o načinu spajanja. | |
| Sigurnosni rubovi | Potrebni su uz fotoćelije u sklopu s MC800. Vrstu ruba i način povezivanja odaberite prema ulazu STOP na ugrađenoj upravljačkoj ploči. | Tlačni senzori prepreka; za MC800/MCA5R30 pogledajte povezivanje STOP-a. |
| Daljinski upravljač | Daljinsko upravljanje. Odaberite kodiranje prema ugrađenom radijskom prijamniku; sama ista frekvencija nije dovoljna. Za MC800 pogledajte prijamnik i daljinski upravljači. | |
| Prijamnik | Radijski prijamnik i ostala sučelja namijenjeni su određenoj upravljačkoj jedinici. Utični modul SM koristi se s MC800; za MC200 provjerite ima li vlastiti radio-prijamnik i koje su mogućnosti povezivanja. |
|
| Antena | Poboljšava domet prijamnika; povezivanje ovisi o ugrađenom radijskom modulu. | |
| Tipkovnica | Pristup pomoću koda. EDSWG zahtijeva odgovarajući radijski prijamnik; BlueBUS EDSB namijenjen je za MC800 s tim sučeljem, a ne automatski za MC200. | |
| Ključna sklopka | Upravljanje ključem s fiksnog mjesta; kontakt spojite na odgovarajući upravljački ulaz upravljačke jedinice. | |
| Čitači kartica | Pristup karticom ili privjeskom. ETPB koristi BlueBUS MC800; nemojte izravno priključivati ovu vrstu na MC200. |
|
| Elektrobrave | Brava pomaže držati krilo zatvorenim, osobito kod duljeg krila. PLA10/PLA11 su opcionalne; provjerite napajanje i vremensko upravljanje prema upravljačkoj jedinici i konkretnoj kapiji. Za MC800 pogledajte izlaz EL. |
|
Ručno deblokiranje u slučaju nestanka struje
Otvorite gumeni poklopac, umetnite priloženi ključ i okrenite ga za 90° u smjeru kazaljke na satu. Zatim možete ručno pomaknuti kapiju. Za ponovno zaključavanje postavite krilo otprilike do polovice otvaranja i okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu. Prije pokretanja motora provjerite je li zaključano.
Održavanje i sigurnost
Najkasnije šest mjeseci nakon puštanja u rad prepustite stručnjaku pregled motora i kapije. Tehničar će, uz isključeno napajanje, provjeriti konzole, vijke, koroziju, pokretne dijelove, graničnike i sigurnosne uređaje, a zatim obaviti funkcionalnu provjeru. U slučaju oštećenja ili neuobičajenog otpora nemojte koristiti kapiju.
Tehnički podaci motora
| Parametar | Vrijednost |
|---|---|
| Model motora | TOO4500 |
| Napon motora | 230 V AC / 50 Hz |
| Najveća duljina jednog krila | 4,5 m |
| Najveća masa jednog krila | 250 kg |
| Nazivna / maksimalna ulazna snaga | 250 / 340 W |
| Nazivna / maksimalna struja | 1,1 / 1,5 A |
| Nazivna / maksimalna sila | 300 / 2 000 N |
| Brzina pomicanja | 0,016 m/s |
| Hod klipa | 500 mm |
| Radni limit | 24 ciklusa/h |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +50 °C |
| Masa samog motora | 6 kg |

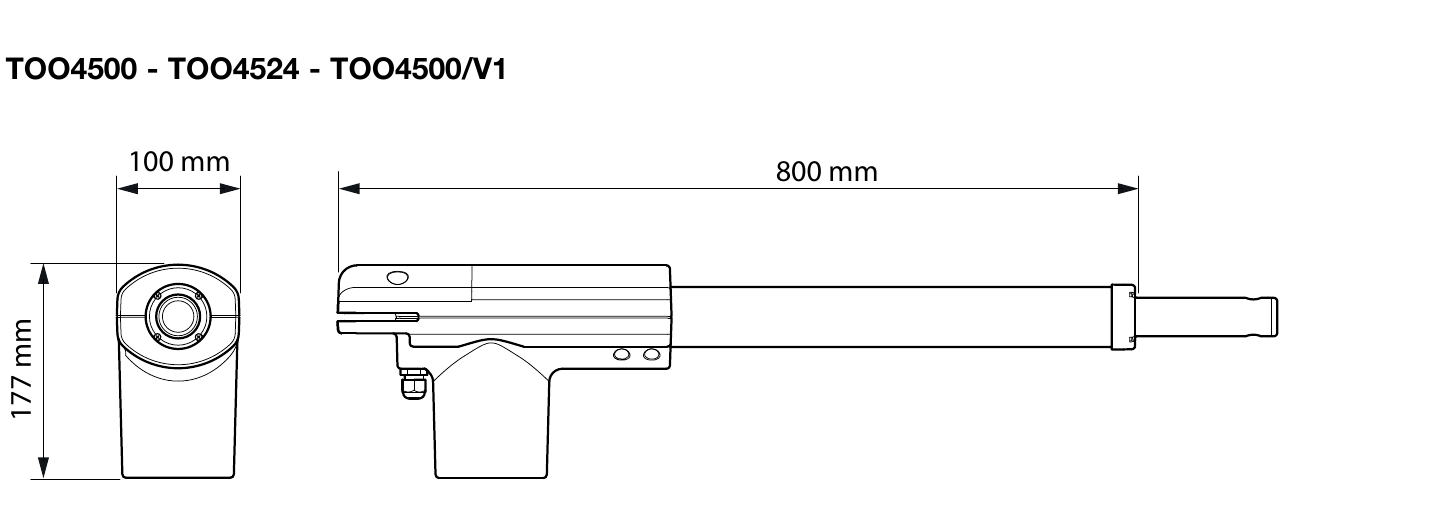

| Dimenzije motora | 800 × 100 × 177 mm |
Podaci 340 W i 2 000 N su maksimalni, a ne nazivni. Masa od 6 kg odnosi se na sam motor; masa isporučenog paketa može se razlikovati.
