NICE Toona 5016P - samostalni pogon za krilna vrata, za krilo do 5 m/800 kg, za veća opterećenja
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
410,15 € s PDV-om
| Težina |
|---|
| 11 kg |
Opis proizvoda NICE Toona 5016P - samostalni pogon za krilna vrata, za krilo do 5 m/800 kg, za veća opterećenja
NICE Toona TO5016P je samostalni motor 230 V AC za jedno krilo vrata.
Ograničenja uporabe: 5 m i 800 kg nisu dopušteni istodobno. Za 5 m graf dopušta približno 250 kg, a za 800 kg približno do 1,8 m. Prikladnost odredite prema krivulji TO5016P za duljinu i masu konkretnog krila.
Samostalnom motoru potrebna je odgovarajuća upravljačka jedinica. Trenutačna MC800/MCA5R30 je opcija za jedan ili dva motora; MC200 dostupan je za jedan motor. Kod starijeg kompleta slijedite upute za stvarno ugrađenu upravljačku ploču.
| Brza navigacija | |
|---|---|
| Dodatna oprema | Ograničenja |
| Vijek trajanja | Montaža |
| Spajanje | Deblokiranje |
| Parametri | Održavanje |
| Dodatna oprema – stezaljke i polaritet | Priručnik PDF |
- Nepovratni
- 230V
- Spori
- S mehaničkim graničnikom i mikroprekidačem; položaj krajnjih graničnika provjerite na isporučenom komadu.
- Za veće opterećenje – 3200N
Raspon primjene
Graf proizvođača za TO5016P: dopuštenu kombinaciju duljine i mase jednog krila očitajte s krivulje označene TO5016P.
Vijek trajanja i opterećenje
Za TO5016P dodatak NICE navodi okvirni raspon od 50 000 do 150 000 radnih ciklusa. Stvarni vijek trajanja ovisi o duljini i masi krila, otporu pri kretanju, vjetru, temperaturi i održavanju. Točan broj ciklusa iz tog raspona nije moguće utvrditi ni jamčiti.
Kompatibilne upravljačke jedinice
Trenutačno u ponudi
- NICE MC800 – trenutačno dostupna za jedan ili dva motora od 230 V.
- NICE MC200 – trenutačno dostupna za jedan motor od 230 V.
Starije kompatibilne jedinice – više se ne proizvode
MC800 zamjenjuje starije modele A60, A400, A6 i A6F u trenutačnoj ponudi. Ako imate postojeći sklop, nemojte koristiti upute za MC800 za stariju ugrađenu upravljačku ploču.
I. Montaža stražnjeg nosača
Pričvršćivanje nosača: Prije montaže izmjerite odmak šarke i dimenzije A/B/C prema montažnom grafu. Za uobičajeni čelični stup preporučujemo 120 × 120 mm. Profil 100 × 100 mm upotrijebite tek nakon procjene čvrstoće stupa, sidrenja i temelja s obzirom na vrata i vjetar.
Ako dimenzije iz grafa ne odgovaraju, prilagodite stražnji nosač ili upotrijebite produženi PLA6. Pri otvaranju prema van potreban je produženi stražnji nosač; njegov položaj odredite prema grafu i provjerite slobodno kretanje krila.
 |
 |
| Crtež otvaranja prema unutra | Crtež otvaranja prema van |

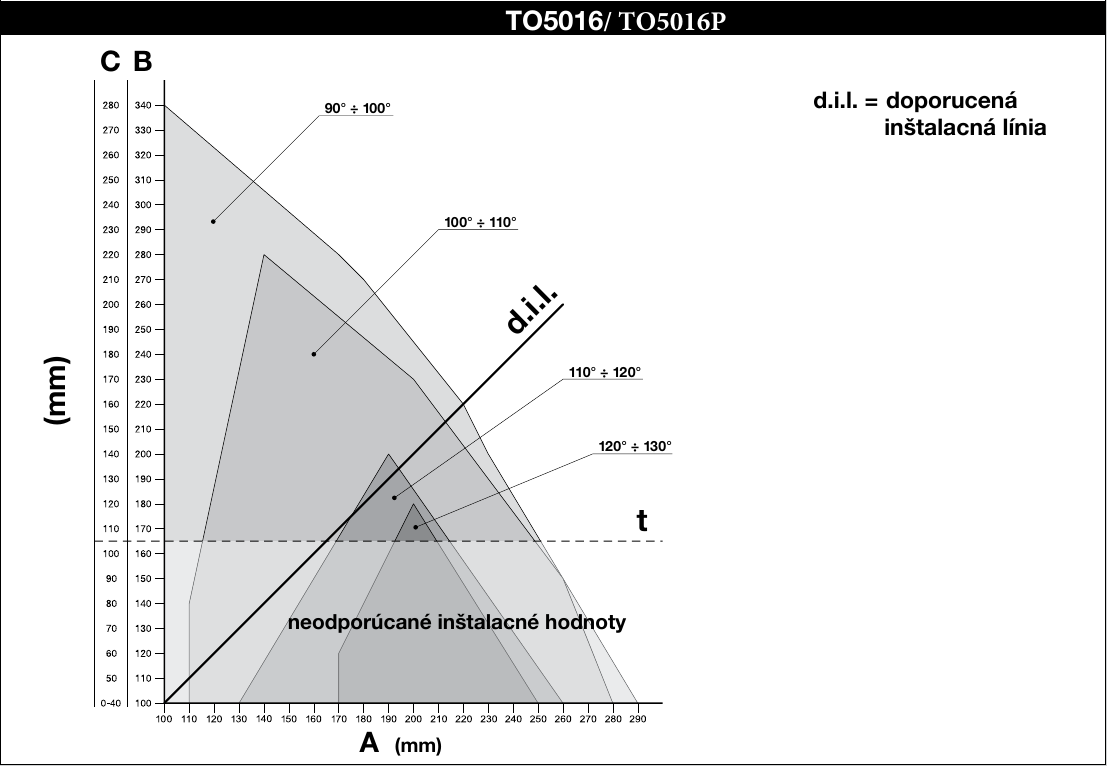

Izračunajte položaj stražnjeg nosača pomoću grafa, iz kojeg ćete očitati dimenzije A i B i maksimalni kut otvaranja. Napomena, vrijednosti A i B moraju biti slične (po mogućnosti jednake) kako bi se pogon mogao kretati glatko i linearno.
Primjer objašnjava postupak očitavanja. Dimenzije za TO5016P odredite prema odgovarajućem montažnom grafu modela odmah ispod.
Postupak izračuna:
- Izmjerite udaljenost C iz crteža
- Na grafu pronađite izmjerenu vrijednost C, povucite vodoravnu crtu i na susjednoj ljestvici očitajte B.
- Sjecište s linijom d.i.l. određuje maksimalni kut otvaranja; iz njega okomito očitajte A.
- Proizvođač ne preporučuje vrijednosti B ispod isprekidane linije t.
- Ako kut ne odgovara, prilagodite A i po potrebi B tako da budu približno jednaki; provjerite puni hod krila.
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenziji A i B i zavarite na montažnu ploču.
 |
 |
| 1. Odrežite konzolu na željenu duljinu | 2. Zavarite skraćenu konzolu na montažnu ploču |
Isporučena stražnja konzola duga je 150 mm. Prije skraćivanja i zavarivanja provjerite odgovaraju li konačne dimenzije crtežu.
|
Prije pričvršćivanja stražnje konzole provjerite nalazi li se prednja konzola na nepomičnom dijelu krila vrata, jer postoji visinska razlika između prednje i stražnje konzole, kao što je prikazano na slici. Razlika F = 34 mm. |
 |
Ako sve odgovara, pričvrstite stražnju konzolu na stup ili zid pomoću vijaka, tipli i podložnih pločica.
Prednja konzola i visina pričvršćivanja
Za TO5016P fiksna je dimenzija D = 845 mm. Za izmjereni A odaberite E iz tablice (E = 845 mm − A). Visinska razlika konzola na NICE crtežu iznosi F = 34 mm; provjerite je na isporučenim konzolama prije zavarivanja.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |

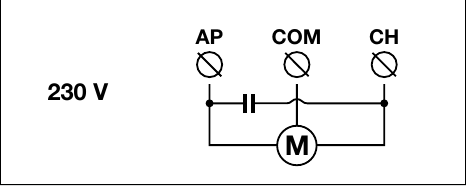

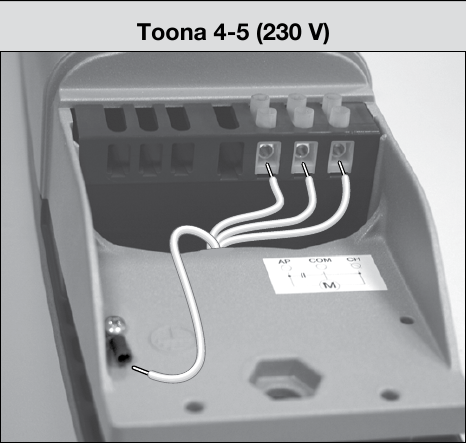

Ožičenje i spajanje motora
Prije spajanja isključite električno napajanje. Napon 230 V AC odnosi se na motor; napajanje upravljačke jedinice i izlazi za dodatnu opremu razmatraju se zasebno. Na motoru su označene stezaljke AP / COM / CH i zaštitni vodič za uzemljenje. Spajanje, smjer kretanja i provjeru mikroprekidača izvedite prema izvornom NICE crtežu i uputama za korištenu upravljačku jedinicu. Pri otvaranju prema van, prema uputama NICE zamijenite vodiče za smjer; zaštitni vodič ostaje na svojem mjestu.
Nakon spajanja provjerite smjer kretanja, položaje zaustavljanja i sigurnosne elemente prema priručniku konkretne upravljačke jedinice. Električne priključke i ispitivanja smije izvoditi samo stručno osposobljena osoba.
Krajnji položaji i mikroprekidač
Motor od 230 V ima mehanički graničnik s mikroprekidačem koji prekida napajanje pri kontaktu s klinom. Uz isključeno napajanje monter provjerava broj i položaj graničnika na isporučenom primjerku te ispituje otvaranje i zatvaranje prema uputama za stvarno ugrađenu upravljačku jedinicu. Postupak podešavanja mehaničkog graničnika za izvedbu od 24 V ne primjenjuje se na ovaj motor od 230 V.
Spajanje dodatne opreme na MC800 s pločom MCA5R30
Sljedeće spajanje odnosi se na MC800/MCA5R30 u kompletima s ovom upravljačkom jedinicom. Stezaljke za dodatnu opremu pripadaju upravljačkoj jedinici, a ne samom motoru. Za drugu upravljačku jedinicu koristite njezinu vlastitu shemu. Prije rada isključite mrežno napajanje.
| Dodatna oprema | Stezaljke, napajanje i polaritet |
|---|---|
Pomoćno napajanje | Na ploči MCA5R30 nalazi se stezaljka 3 = 0 V (−) i stezaljka 4 = +24 V DC te zajednička točka ulaza. Zajedničko ograničenje za dodatnu opremu koja se napaja iz uređaja iznosi 200 mA; provjerite potrošnju i dopušteni napon svakog proizvoda. |
Relejne fotoćelije EPM | Kad je stanje pripravnosti isključeno, a fototest nije aktivan, napajajte odašiljač TX i prijamnik RX sa stezaljke 4 (+24 V DC) i stezaljke 3 (−). Beznaponski kontakt C–NC prijamnika spojite između 4 (zajednička točka) i odgovarajućeg ulaza 8/PHOTO, 9/PHOTO1 ili 10/PHOTO2. Kontakt nema +/− polaritet. Ulazi AUX moraju biti postavljeni na način rada relejnih fotoćelija; u načinu rada krajnjih prekidača imaju drugo značenje. |
EPM kad je stanje pripravnosti uključeno | Prema shemi MCA5R30 napajajte i TX i RX između stezaljke 4 (+24 V DC) i stezaljke 5 (OutSTB, sklopljeni povratni vod). Na fotoćelijama EPM vrijedi 1 = +, 2 = povratni vod. OutSTB je 24 V, najviše 4 W a u stanju pripravnosti se isključuje; stezaljku 5 nemojte koristiti kao trajni minus. Kontakt RX C–NC spaja se između 4 i odgovarajućeg ulaza PHOTO. |
EPM s fototestom | Prema shemi fototesta spojite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijamnik se napaja neprekidno: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC ostaje spojen između 4 i odgovarajućeg ulaza PHOTO. Nemojte preopteretiti OutSTB ni ga istodobno koristiti za drugo opterećenje; nakon spajanja provedite učenje i ispitajte sigurnosnu funkciju. |
BlueBUS fotoćelije | Kompatibilno EPMB spojite dvožično na stezaljke 6 i 7 BlueBUS-a. + i − nisu polarizirani. Podesite adresu, a nakon dodavanja ili uklanjanja elementa pokrenite učenje uređaja. |
STOP i upravljački kontakti | Beznaponski ulaz 12/STOP prihvaća prema spojenom elementu NO, NC ili 8,2 kΩ; stanje se uči. 13/SbS, 14/OPEN i 15/CLOSE koriste kontakt NO u odnosu na stezaljku 4 (zajednički priključak). Takvi kontakti nemaju +/−; na ulaze nemojte dovoditi vanjski napon. Isto vrijedi za relej ključne sklopke ili vanjskog prijamnika. |
Signalna svjetiljka ELAC | NICE ELAC spojite na izlaz FLASH namijenjen za samostalno trepćuću svjetiljku: sklopni 120/250 V AC, najviše 21 W. Riječ je o mrežnom izlazu; nema +/−. Ne smije se zamijeniti sa stezaljkama pribora od 24 V. |
Elektromagnetska brava | Stezaljke 1–2 / EL: 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema +/−; provjerite parametre brave. |
Radijski prijamnik | OXIBD ugrađuje se u konektor SM; nemojte ga spajati na napojne stezaljke 3/4 ni na BlueBUS. Antena se spaja prema uputama za prijamnik, a ne prema stezaljkama motora. |
Ako se ulazi AUX 8–11 koriste za krajnje prekidače, njihova se funkcija razlikuje od ulaza PHOTO. Pri promjeni fotoćelija ili ožičenja ponovite odgovarajući postupak učenja i ispitajte zaustavljanje i reakciju vrata. Detaljan postupak nalazi se u uputama za upravljačku jedinicu MC800.

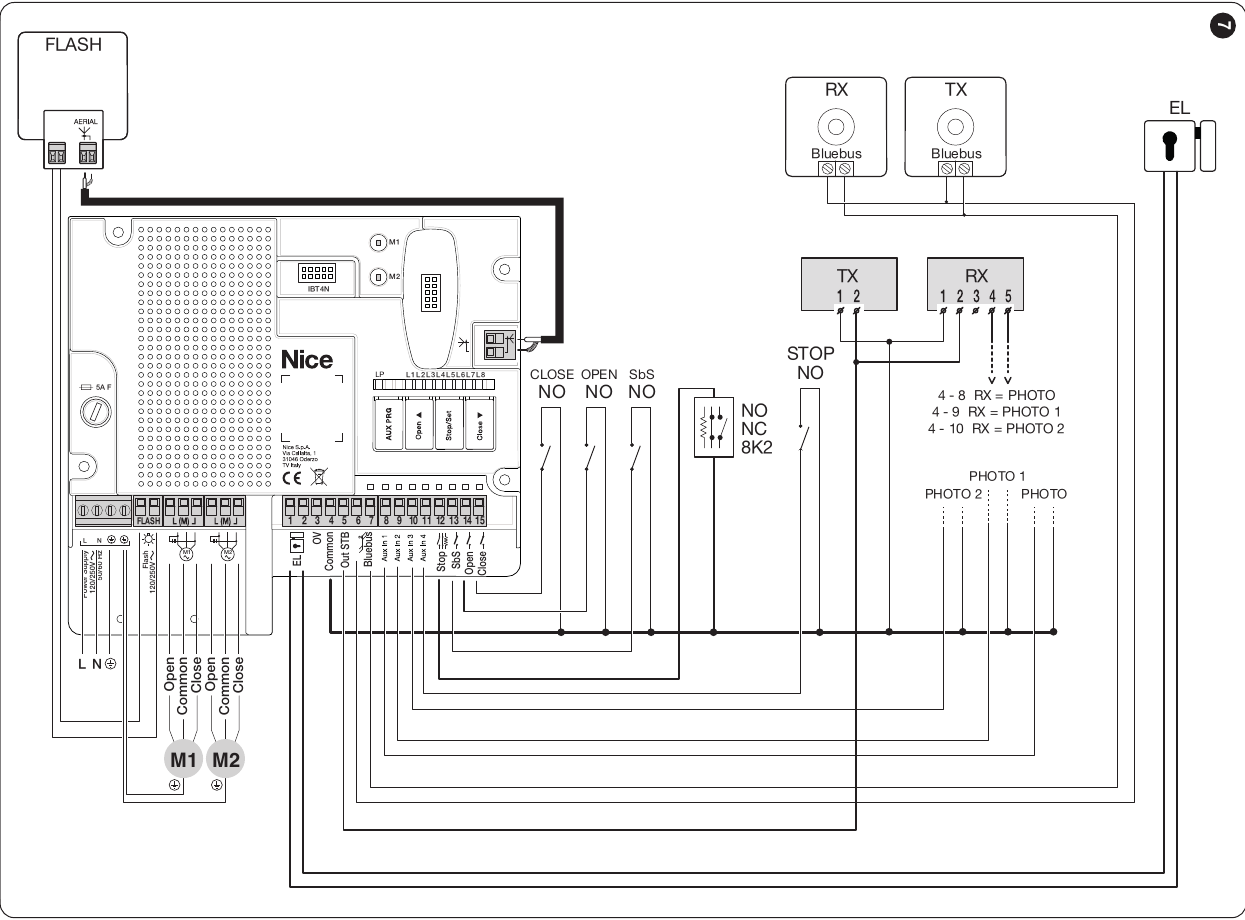

Relejne fotoćelije u stanju pripravnosti

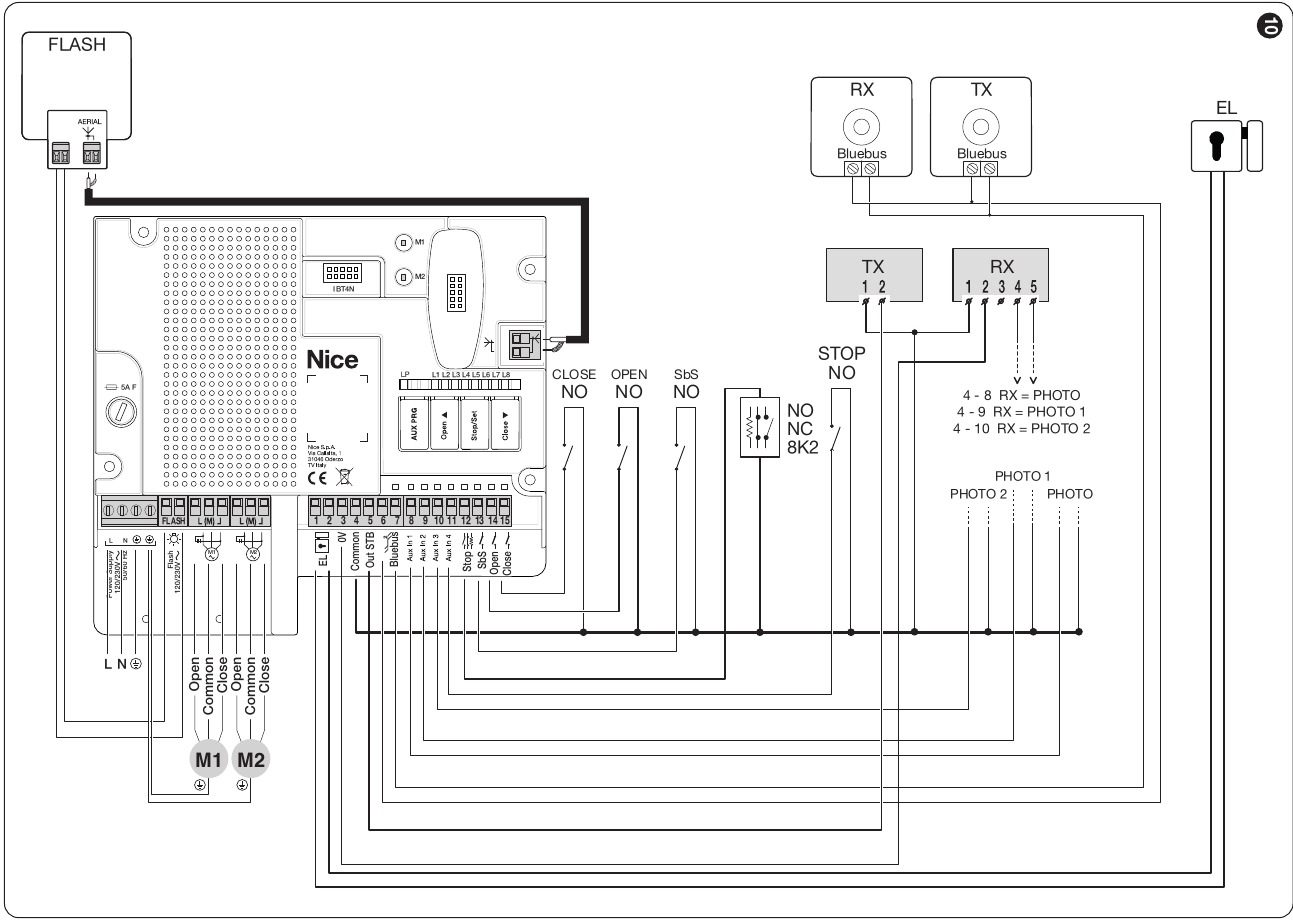

Relejne fotoćelije s fototestom
Kompatibilan pribor za pogon NICE Toona TO5016P
Pribor odaberite prema stvarnoj upravljačkoj jedinici, njezinim ulazima i izlazima te radijskom prijamniku:
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Elektronika za motor; upute odaberite prema stvarno ugrađenoj ploči. | Trenutačna: MC800/MCA5R30 za jedan ili dva motora od 230 V; MC200 za jedan motor. Starija kompatibilna ploča: MCA5. Za nju koristite upute za njezinu generaciju. |
| Signalna svjetiljka | Signalizira kretanje. Antenu ima samo model za koji ju proizvođač navodi. Odabir ovisi o izlazu upravljačke jedinice. |
Drugu signalnu svjetiljku odaberite prema naponu i dopuštenom opterećenju izlaza stvarne upravljačke jedinice. |
| Fotoćelije | Nadziru područje snopa i šalju signal upravljačkoj jedinici. Reakcija vrata ovisi o ožičenju i postavkama; nakon montaže ispitajte cijeli sklop. | |
| Daljinski upravljač | Daljinski upravljač odaberite prema prijamniku i kodiranju ugrađenom u upravljačku jedinicu. ON3EBD odgovara modelu OXIBD, a ON3ELR modelu OXILR. | |
| Prijamnik | Radijski prijamnik mora podržavati kodiranje daljinskog upravljača; sučelja za pametni dom imaju različite funkcije. |
|
| Antena | Poboljšava prijam prijamnika uz pravilan smještaj i priključivanje. | |
| Tipkovnica | Upravljanje kodom. BlueBUS tipkovnica zahtijeva upravljačku ploču koja podržava upravljačke uređaje. | |
| Ključna sklopka | Upravljanje putem odgovarajućeg upravljačkog ulaza centrale. | |
| Čitači kartica | ETPB zahtijeva da konkretna upravljačka ploča podržava upravljačke uređaje na sabirnici BlueBUS. |
|
| Elektrobrave | Osiguranje krila; način upravljanja i napon brave provjerite prema centrali i načinu montaže. |
|

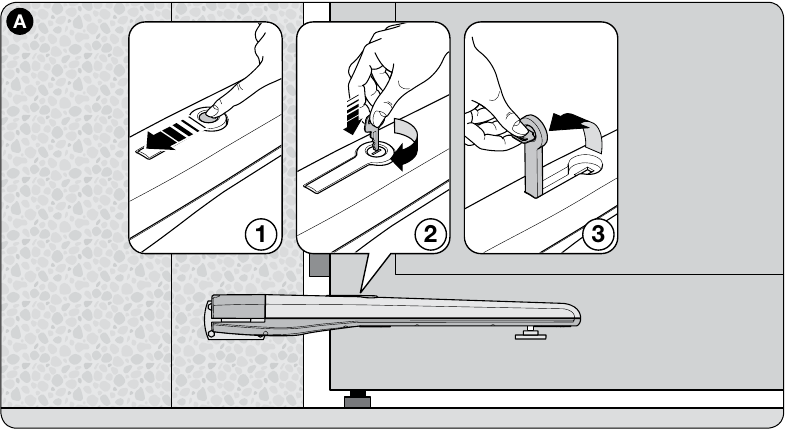

Ručno deblokiranje pogona
Deblokirajte ili blokirajte pogon samo dok vrata miruju. Ako su vrata opremljena elektrobravom, najprije je otključajte. U slučaju kvara isključite napajanje.
- Pomaknite zaštitni poklopac, umetnite isporučeni ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite ručicu za deblokiranje i ručno pomaknite krilo.
- Za ponovno blokiranje spustite ručicu, okrenite ključ u smjeru suprotnom od kazaljke na satu, izvadite ga i zatvorite poklopac.
Prije ponovnog pokretanja provjerite je li pogon blokiran i nema li nikoga na putanji vrata.
Pregled i održavanje
Pogon treba stručno pregledati najmanje svakih 6 mjeseci; pri intenzivnoj upotrebi pregledi mogu biti potrebni i češće. Dok je napajanje isključeno, tehničar će provjeriti pričvršćenja, koroziju, istrošenost i podmazivanje navojnog vretena i vodeće matice, a zatim ispitati kretanje i sigurnosne elemente. Ako se vrata ponašaju neuobičajeno, nemojte ih sami pokušavati popraviti; obratite se tvrtki koja ih je montirala.
Tehničke karakteristike
| Parametar | Vrijednost |
|---|---|
Model | TO5016P |
Motor pogona | 230 V AC |
Maksimalna / nazivna potrošnja struje | 1,7 A / 1,2 A |
Maksimalna / nazivna snaga | 385 W / 220 W |
Kondenzator u motoru | 12 µF |
Hod | 505 mm |
Brzina bez opterećenja | 0,013 m/s |
Brzina pod opterećenjem | 0,010 m/s |
Maksimalna / nazivna sila | 3 200 N / 800 N |
Ciklusi na sat pri nazivnoj sili | 46 |
Zaštita | IP44 |
Radna temperatura | −20 do +50 °C |
Toplinska zaštita | 140 °C |
Klasa izolacije | F |
Orijentacijski vijek trajanja prema NICE-u | 50 000 do 150 000 radnih ciklusa |
Ukupne dimenzije (duljina × širina × visina) | 965 × 115 × 105 mm |
Masa motora | 7 kg |
Parametre i graf modela TO5016P nadopunjuje proizvođački dodatak za montažu. Programiranje izvršite prema uputama za stvarno ugrađenu upravljačku jedinicu.
