NICE Toona TO4005 – samostalni motor 230 V za krilo do 3 m
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
286,41 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda NICE Toona TO4005 – samostalni motor 230 V za krilo do 3 m
NICE Toona 4 TO4005 zaseban je motor 230 V AC za jedno krilo. Prema grafikonu NICE-a, pri duljini 3 m može podnijeti najviše približno 300 kg; masa 500 kg vrijedi za duljinu do približno 1,8 m. Pogon je nepovratan, ima kondenzator od 7 µF i mikroprekidač graničnika otvaranja. Upravljačka jedinica i pribor dio su tek odabranog kompleta.
Napon motora od 230 V AC odaberite zajedno s kompatibilnom upravljačkom jedinicom.
| Brza navigacija na ovoj stranici | ||
|---|---|---|
| Odabir i ograničenja | Vijek trajanja | Kompleti |
| Sadržaj pakiranja | Pribor | Priručnik |
| Montaža | Ožičenje | Spajanje pribora |
| Podaci | Održavanje | Deblokiranje |
Kompatibilan pribor za pogon NICE Toona 4 TO4005
Navedeni pribor upotrebljavajte u skladu sa stezaljkama i izlazima stvarne upravljačke jedinice. Trenutačni kompleti TO4005 uključuju MC800; stariji kompleti mogu imati drugu upravljačku ploču. Prije montaže provjerite konkretno spajanje.
Nadalje, preporučujemo da uz pogon kupite i kompatibilan dodatni pribor:
| Što | Zašto | Vrsta |
|---|---|---|
Upravljačka jedinica |
Upravljačka elektronika pogona. |
|
| Signalizira kretanje vrata. Antenu ima samo model kod kojeg je to izričito navedeno; odabir svjetiljke ovisi o izlazu upotrijebljene upravljačke jedinice. | ELAC – signalna svjetiljka s antenom za komplete s MC800. Pri napajanju od 230 V MC800/MCA5R30 ima mrežni napon 230 V AC na izlazu FLASH, najviše 21 W, za samostalnu trepćuću svjetiljku. Za drugu signalnu svjetiljku provjerite napon, snagu, vlastito treptanje i način spajanja; napon motora nije dovoljan za odabir. | |
Nadziru prostor između odašiljača i prijamnika. Kad se zraka prekine, šalju signal upravljačkoj jedinici; reakcija ovisi o spajanju i postavkama. Nakon montaže provjerite sigurnost cijelih vrata. Na MC800 BlueBUS i kontaktne fotoćelije spajaju se na različite ulaze. | ||
Kontaktne fotoćelije | Relejne fotoćelije s odgovarajućim kontaktom spojite na odgovarajući ulaz stvarne upravljačke jedinice. | |
| Odaberite prema prijamniku u konkretnom kompletu i željenom kodiranju. | Prijamnik OXIBD podržava odgovarajuće kodirane upravljače MYGO4 i FLO2RE. Za dvosmjerno upravljanje par čine ON3EBD + OXIBD. Za velik domet upotrijebite zaseban par ON3ELR + OXILR. Nemojte proizvoljno kombinirati odašiljače iz tih sustava. | |
| Prijamnik i odašiljač moraju upotrebljavati isto kodiranje; oprema ponuđenih kompleta prikazana je u tablici kompleta. |
|
|
|
Za bolji domet daljinskog upravljača. |
||
|
Ako zaboravite daljinski upravljač ili ako vam dolazi mnogo vozila ili osoba pa ne želite svima dati upravljač ili im zasebno otvarati vrata. |
||
|
Za upravljanje vratima ključem putem sklopke koja je kabelom spojena s upravljačkom jedinicom i može se postaviti na bilo kojem mjestu. |
||
|
Upravljanje pogonom tako da se kartica ili privjesak prisloni na čitač kartica. |
|
|
| Brava drži krilo u zatvorenom položaju. Upravljačka jedinica mora je otpustiti prije otvaranja; prikladnost i napon odredite prema vratima i konkretnoj upravljačkoj jedinici. |
|
Odabir pogona TO4005
Ograničenja duljine i težine krila
NICE-ov graf za Toona 4 dopušta približno 500 kg pri duljini krila do 1,8 m i 300 kg pri 3 m. Između tih točaka dopuštena se težina smanjuje s povećanjem duljine. Uzmite u obzir i lakoću kretanja krila, punu ispunu i vjetar.
Procjena vijeka trajanja
Vijek trajanja procjenjuje se prema indeksu opterećenja, a ne predstavlja jamstvo broja ciklusa. Zbrojite odgovarajuće vrijednosti iz tablice i rezultat očitajte na izvornom NICE-ovu grafu.
| Utjecaj kod modela Toona 4 | Indeks |
|---|---|
Težina krila do 200 kg | 0 % |
Težina iznad 200 do 300 kg | 10 % |
Težina iznad 300 do 400 kg | 20 % |
Težina iznad 400 do 500 kg | 30 % |
Duljina krila od 2 do 3 m | 20 % |
Temperatura iznad 40 °C, ispod 0 °C ili vlaga iznad 80 % | 20 % |
Puna ispuna krila | 15 % |
Vjetrovito područje | 15 % |
| Grafikon vijeka trajanja |
|---|
 Kliknite za povećanje izvornog NICE-ova grafa. |
Pri izračunu koristite težinu jednog krila. Primjerice, pri 250 kg, 2,5 m i bez drugih utjecaja indeks je 10 % + 20 % = 30 %; procijenjeni broj ciklusa očitava se s grafa.
Samostalni motor i kompleti
Na ovoj stranici naručuje se jedan pogon TO4005. U izvornom NICE-ovu priručniku prikazani su montažni nosači, spojni materijal i ključevi ovisno o konkretnom pakiranju. Prije montaže provjerite je li isporuka potpuna prema proizvođačevoj slici 1. Sam pogon, bez upravljačke jedinice i potrebnih sigurnosnih elemenata, nije kompletan sustav automatizacije.
Kompatibilne upravljačke jedinice
- Aktualna upravljačka jedinica u kompletima: NICE MC800 (ploča MCA5R30), zamjena za starije modele navedene u nastavku.
- Za jedan motor: NICE MC200 i dalje se prodaje.
- Stariji kompatibilni modeli koji se više ne proizvode: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Kod postojeće instalacije koristite upute za njezinu stvarnu upravljačku ploču.
Kompleti s motorom TO4005
| Osnovni komplet – 1 krilo | Osnovni komplet – 2 krila |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Sastav i cijena » | 2 × TO4005, 1 × MC800, 1 × daljinski upravljač NICE, 1 × OXIBD. Sastav i cijena » |
| Komplet s fotoćelijama – 1 krilo | Komplet s fotoćelijama – 2 krila |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM. Sastav i cijena » | 2 × TO4005, 1 × MC800, 1 × daljinski upravljač NICE, 1 × OXIBD, 1 par EPM. Sastav i cijena » |
| Komplet s priborom – 1 krilo | Komplet s priborom – 2 krila |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Sastav i cijena » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Sastav i cijena » |
Ugradnja pogona TO4005
Prije pričvršćivanja provjerite mogu li stup, njegov temelj i sidrenje podnijeti opterećenje krila, pogona i vjetra. Sama dimenzija profila ne određuje prikladnost: važni su i materijal, debljina stijenke, visina, položaj šarke i stanje temelja.
Ako položaj šarke i oblik stupa ne omogućuju dimenzije iz montažnog dijagrama, prilagodite stražnji nosač ili upotrijebite produženi nosač PLA6. Dimenzije A i B odredite na temelju izmjerene vrijednosti C i željenog kuta otvaranja prema montažnog dijagrama NICE. Za otvaranje prema van potreban je produženi stražnji nosač; njegovu duljinu odredite prema dijagramu i provjerite slobodno kretanje krila.
Prije pričvršćivanja provjerite i pomiče li se krilo ravnomjerno te postoji li siguran razmak od nepomičnih prepreka. Prednji i stražnji nosač razlikuju se po visini za F = 34 mm.
I. Ugradnja stražnjeg pričvrsnog nosača
Prikaz otvaranja prema unutra
Prikaz otvaranja prema van
Izračunajte položaj stražnjeg nosača pomoću Dijagrama, s kojeg očitavate dimenzije A i B te maksimalni kut otvaranja. Pažnja, vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko i linearno.
Dijagram izračuna
Primjer očitavanja vrijednosti s dijagrama
Postupak izračuna:
- Izmjerite udaljenost C s Prikaza
- Na Dijagramu povucite vodoravnu crtu koja siječe izmjerenu vrijednost C
- Sjecištem te crte s DIL (Preporučena instalacijska linija) odredit ćete maksimalni kut otvaranja
- Ako se sjecište nalazi ispod razine t, morat ćete prilagoditi vrijednosti kako biste sjecište pomaknuli iznad te razine
- Ako se sjecište nalazi iznad razine t, sve je u redu, no ako je određeni maksimalni kut otvaranja neodgovarajući, bit će potrebno prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
1. Odrežite nosač na željenu duljinu
2. Zavarite skraćeni nosač na montažnu ploču
Standardni stražnji nosač iz pakiranja dugačak je 150 mm. Prije zavarivanja usporedite raspoloživu duljinu s dimenzijama iz montažnog dijagrama; ako nije dovoljna, upotrijebite odgovarajuće produženi nosač.
Prije pričvršćivanja stražnjeg nosača provjerite hoće li prednji nosač biti postavljen na čvrsti dio krila vrata jer se prednji i stražnji nosač razlikuju po visini, kao što je prikazano na slici.
Razlika F = 34 mm.
Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Ugradnja prednjeg pričvrsnog nosača
Prednji nosač mora biti postavljen na krilo na udaljenosti koja odgovara vrijednostima D i E, koje očitavate iz Tablice (vrijednost D je fiksna i to 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
U isporučenom pakiranju nalazi se nosač za zavarivanje; ako želite nosač za vijčano pričvršćivanje, preporučujemo naručiti alternativni nosač za vijčano pričvršćivanje NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visine nosača (prikaži sliku)
- Pričvrstite nosač na krilo (ako nosač zavarujete, preporučujemo da ga zasad samo točkasto prihvatite zavarivanjem)
III. Montaža pogona vrata na stražnji nosač
- Pričvrstite motor na nosač kao na slici, pomoću isporučenog zatika stražnjeg nosača, podloške i matice.
- Zategnite maticu do kraja, a zatim je otpustite za 1/10 okretaja kako bi se pogon vrata mogao okretati
IV. Montaža pogona vrata na prednji nosač
- Pričvrstite pogon na nosač kao na slici, pomoću isporučenog zatika i podloške.
- Zategnite zatik do kraja
V. Mikroprekidački graničnik pri otvaranju
TO4005 pripada modelima Toona 4 od 230 V s mehaničkim graničnikom i mikroprekidačem. Pri dodiru s graničnikom mikroprekidač prekida dovod električne energije do motora. Podešavanje i ispitivanje krajnjeg položaja treba provesti prema izvornom nacrtu i korištenoj upravljačkoj jedinici; postupak za mehanički graničnik od 24 V ne smije se primjenjivati bez provjere.
Električno spajanje motora TO4005

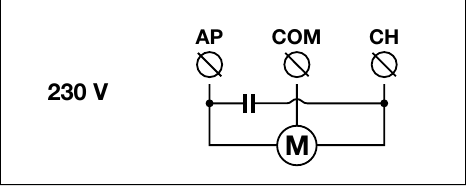

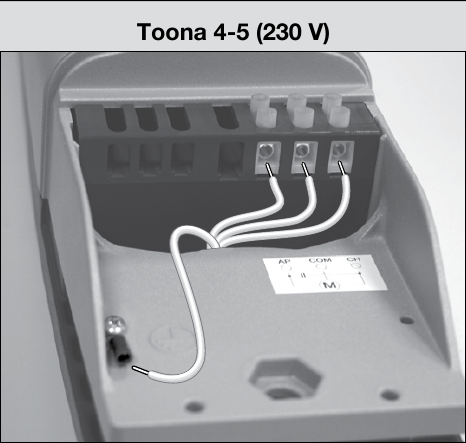

Motor ima priključke AP / COM / CH i zasebno zaštitno uzemljenje. Spajanje obavljajte isključivo kada je napajanje isključeno, prema slici 15 NICE i uputama za stvarnu upravljačku jedinicu. Smjer kretanja, krajnji mikroprekidač i zaštitne elemente provjerite tijekom ispitivanja cijelih vrata.
Upravljačka jedinica MC800 upotrebljava se samo u sklopovima koji je zaista sadrže. Napon motora od 230 V sam po sebi ne određuje napon izlaza za fotoćelije, signalnu lampu ili upravljačke uređaje.
Spajanje dodatne opreme na MC800 s pločom MCA5R30
Sljedeće spajanje vrijedi za MC800/MCA5R30 u aktualnim kompletima TO4005. Priključci za dodatnu opremu pripadaju upravljačkoj jedinici, a ne samom motoru. Ako koristite drugu upravljačku jedinicu, poslužite se njezinom shemom. Prije radova isključite mrežno napajanje.
| Dodatna oprema | Priključci, napajanje i polaritet |
|---|---|
Pomoćno napajanje | Na MCA5R30 je priključak 3 = 0 V (−) i priključak 4 = +24 V DC i zajednička točka ulaza. Zajedničko ograničenje za dodatnu opremu s vlastitim napajanjem iznosi 200 mA; provjerite potrošnju i dopušteni napon svakog proizvoda. |
Relejne fotoćelije EPM | Kada je Standby isključen i fototest nije aktivan, napajajte odašiljač TX i prijamnik RX s priključka 4 (+24 V DC) i priključka 3 (−). Beznaponski kontakt C–NC prijamnika spojite između 4 (zajednički) i odgovarajućeg ulaza 8/PHOTO, 9/PHOTO1 ili 10/PHOTO2. Kontakt nema +/−. Ulazi AUX moraju biti podešeni na način rada relejnih fotoćelija; u načinu rada krajnjih prekidača imaju drugo značenje. |
EPM s uključenim načinom Standby | Prema shemi MCA5R30 napajajte i TX i RX između priključka 4 (+24 V DC) i priključka 5 (OutSTB, sklopljena povratna grana). Na fotoćelijama EPM je 1 = +, 2 = povratna grana. OutSTB je 24 V, najviše 4 W a u stanju pripravnosti se isključuje; priključak 5 nemojte koristiti kao trajni minus. Kontakt RX C–NC spaja se između priključka 4 i odgovarajućeg ulaza PHOTO. |
EPM s fototestom | Spojite prema shemi fototesta TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijamnik se stalno napaja: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC ostaje između priključka 4 i odgovarajućeg ulaza PHOTO. Nemojte preopteretiti izlaz OutSTB ni istodobno ga koristiti za drugo opterećenje; nakon spajanja provedite učenje i ispitajte sigurnosnu funkciju. |
Fotocelije BlueBUS | Kompatibilno EPMB spojite dvožilno na priključke 6 i 7 BlueBUS-a. + i − nisu polarizirani. Postavite adresu i nakon dodavanja ili uklanjanja elementa pokrenite prepoznavanje uređaja. |
STOP i upravljački kontakti | Beznaponski ulaz 12/STOP prima NO, NC ili 8,2 kΩ, ovisno o spojenom elementu; stanje se prepoznaje. 13/SbS, 14/OPEN i 15/CLOSE koriste NO kontakt prema priključku 4 (zajednički). Takvi kontakti nemaju +/−; na ulaze nemojte dovoditi vanjski napon. Isto vrijedi za relej ključnog prekidača ili vanjskog prijamnika. |
Signalna svjetiljka ELAC | NICE ELAC spojite na izlaz FLASH namijenjen zasebnoj trepćućoj svjetiljci: sklopni 120/250 V AC, najviše 21 W. Riječ je o mrežnom izlazu; nema +/−. Ne smije se zamijeniti s priključcima dodatne opreme od 24 V. |
Elektromagnetska brava | Priključci 1–2 / EL: 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema +/−; provjerite specifikacije brave. |
Radijski prijamnik | OXIBD ugrađuje se u priključnicu SM; nemojte ga spajati na priključke za napajanje 3/4 ni na BlueBUS. Antena se spaja prema uputama za prijamnik, a ne prema priključcima motora. |
Ako se ulazi AUX 8–11 koriste za krajnje prekidače, njihova se funkcija razlikuje od ulaza PHOTO; mikroprekidač u motoru TO4005 sam po sebi ne određuje postavku AUX-a na upravljačkoj jedinici. Pri promjeni fotocelija ili ožičenja ponovite odgovarajuće učenje te ispitajte zaustavljanje i reakciju vrata. Detaljan postupak nalazi se u priručniku upravljačke jedinice MC800.
Relejne fotocelije u stanju pripravnosti
Relejne fotocelije s fototestom
Ručno deblokiranje u slučaju nestanka napajanja
- Pomaknite poklopac brave na pogonu.
- Umetnite ključ za deblokiranje, okrenite ga i izvucite polugu.
- Polako pomaknite krilo rukom. Nakon završetka ponovno blokirajte pogon i provjerite njegov zahvat.
Postupak odgovara izvornoj slici 16 NICE-a. Krilo pomičite ručno tek nakon isključenja napajanja i provjere da ga je sigurno pomicati.
Tehničke značajke
Model | NICE Toona 4 TO4005 |
|---|---|
Primjena | Elektromehanički pogon za krilna vrata |
Napajanje motora | 230 V AC / 50 Hz |
Maksimalna / nazivna struja | 1,5 A / 1 A |
Maksimalna / nazivna ulazna snaga | 340 W / 180 W |
Ugrađeni kondenzator | 7 µF |
Hod | 385 mm |
Brzina bez opterećenja / pod opterećenjem | 0,016 / 0,012 m/s |
Maksimalna / nazivna sila | 1 800 N / 600 N |
Ciklusi na sat pri nazivnoj sili | 58 |
Zaštita / izolacija | IP44 / klasa F |
Toplinska zaštita | 140 °C |
Radna temperatura | −20 do +50 °C |
Dimenzije (d × š × v) | 820 × 115 × 105 mm |
Masa pogona | 6 kg |
Sigurnost i održavanje
Prije puštanja u rad provjerite kretanje krila, graničnik, smjer kretanja, fotocelije i ostale sigurnosne uređaje. Motor nema vlastitu regulaciju sile; ona se podešava na upravljačkoj jedinici. NICE zahtijeva redovitu kontrolu pogona najkasnije svakih 6 mjeseci, uključujući pričvrsne elemente, navojno vreteno i funkcionalna ispitivanja.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
