NICE Toona Toona 4016P – samostalni pogon za krilne kapije do 3 m/800 kg po krilu, za veća opterećenja
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
362,11 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda NICE Toona Toona 4016P – samostalni pogon za krilne kapije do 3 m/800 kg po krilu, za veća opterećenja
NICE Toona TO4016P samostalan je elektromehanički motor za jedno krilo vrata. Motor radi na naponu 230 V AC odgovarajuće upravljačke jedinice. Podatak o naponu motora ne odnosi se na mrežno napajanje upravljačke jedinice.
Težinu i duljinu jednog krila procjenjujte zajedno prema NICE-ovu grafikonu; dvije krajnje vrijednosti navedene uz model ne vrijede automatski istodobno.
Ojačana izvedba ima vlastiti graf dopuštene težine i duljine krila. Pri odabiru upotrijebite ovaj graf za točan model motora.
Ako je motor dio kompleta s MC800/MCA5R30, upotrijebite upute za tu upravljačku ploču. Kod druge ili starije izvedbe provjerite točan tip upravljačke jedinice.
| Brza navigacija | |
|---|---|
| Dodatna oprema | Ograničenja |
| Vijek trajanja | Montaža |
| Povezivanje | Deblokiranje |
| Parametri | Održavanje |
| Dodatna oprema – priključne stezaljke i polaritet | PDF priručnik |
- Nepovratni
- 230 V
- Spor
- S mehaničkim graničnikom i mikroprekidačem; krajnje položaje provjerite prema stvarnoj izvedbi motora
- Za veće opterećenje – 3200 N
Područje primjene
NICE-ov graf prikazuje krajnje vrijednosti od 800 kg i 3 m za jedno krilo. Dopuštenu kombinaciju očitajte s krivulje; maksimalne vrijednosti ne mogu se automatski primijeniti istodobno.
Vijek trajanja i opterećenje
Za model TO4016P procijenjeni vijek trajanja iznosi 50 000 do 150 000 radnih ciklusa. Ovisi o težini i duljini krila, otporu pri kretanju, temperaturi, vjetru i održavanju. Točan broj ciklusa za određena vrata nije moguće odrediti iz ovog raspona.
Odabir upravljačke jedinice
NICE MC800/MCA5R30 trenutačna je upravljačka jedinica i zamjenjuje starije modele A60, A400, A6 i A6F. Za jedan motor i dalje je dostupan i MC200. Ako je već ugrađena starija jedinica, upotrijebite upute za njezinu stvarnu upravljačku ploču.
Trenutačno u ponudi
- NICE MC800 – za jedan ili dva motora od 230 V.
- NICE MC200 – za jedan motor od 230 V.
Starije kompatibilne jedinice – više se ne proizvode
I. Montaža stražnjeg pričvrsnog nosača
Stup i pričvršćivanje nosača: Za uobičajeno pričvršćivanje preporučujemo čvrst stup presjeka 120 × 120 mm. Presjek 100 × 100 mm orijentacijski je minimum, i to samo ako su čvrstoća stupa, njegova temelja i položaj šarke odgovarajući.
Kod drukčijeg presjeka ili odmaka šarke prilagodite stražnji nosač ili upotrijebite produženi nosač PLA6. Dimenzije A i B moraju odgovarati izmjerenoj vrijednosti C i kutu otvaranja; njihovo značenje prikazuje montažni graf. Pri otvaranju prema van potreban je produženi stražnji nosač; njegovu duljinu odredite prema geometriji montaže i provjerite slobodno kretanje krila.
Prikaz otvaranja prema unutra
Prikaz otvaranja prema van
Izračunajte položaj stražnjeg nosača pomoću grafa, s kojeg možete očitati dimenzije A i B i maksimalni kut otvaranja. Imajte na umu da vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko i linearno.

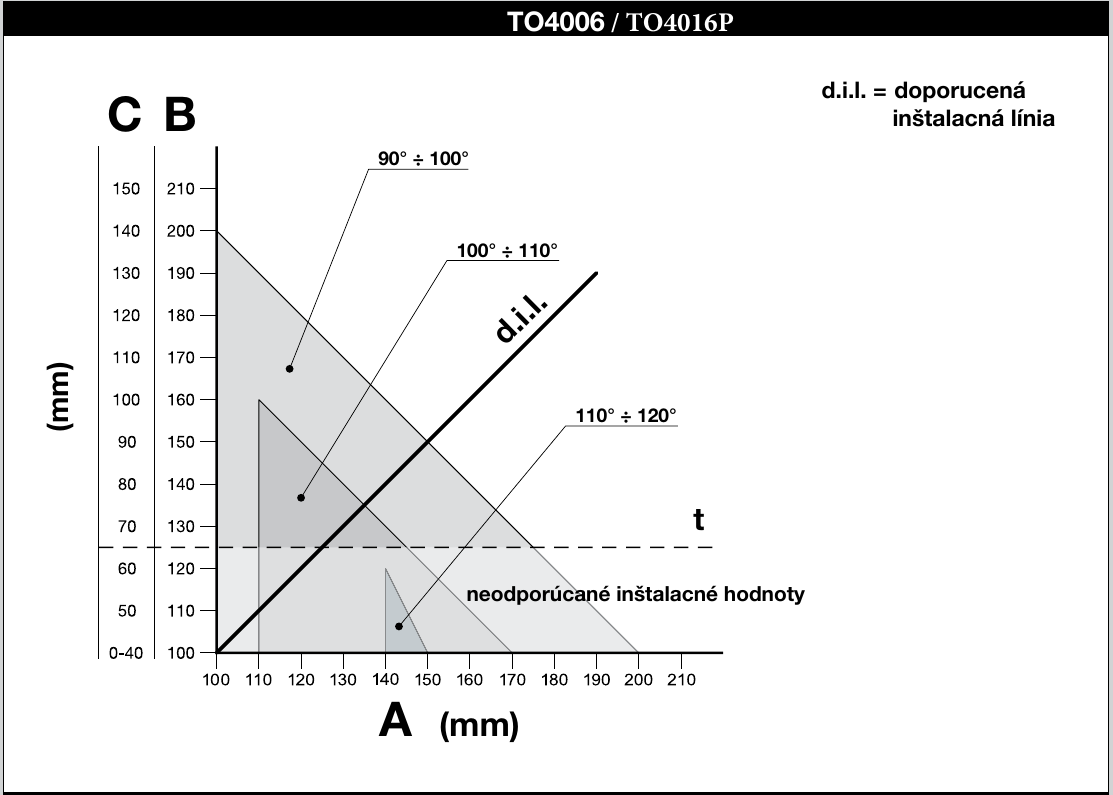

Montažni graf NICE Toona TO4006 / TO4016P
Primjer očitavanja vrijednosti s grafa
Postupak izračuna:
- Izmjerite udaljenost C s crteža
- Na montažnom grafu pronađite izmjerenu vrijednost C i povucite vodoravnu crtu od nje. Na susjednoj skali očitajte odgovarajuću dimenziju B.
- Sjecište s linijom d.i.l. (preporučena linija montaže na NICE-ovu grafu) određuje maksimalni kut otvaranja; iz njega okomito očitajte dimenziju A.
- Nemojte upotrijebiti dimenziju B ispod isprekidane linije t; NICE ne preporučuje to područje grafa.
- Ako kut otvaranja nije odgovarajući, prilagodite A i po potrebi B tako da budu približno jednaki. Zatim ponovno provjerite puni hod krila.
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na potrebnu duljinu koja odgovara dimenzijama A i B i zavariti na montažnu ploču.
1. Odrežite nosač na željenu duljinu
2. Zavarite skraćeni nosač na montažnu ploču
Isporučeni stražnji nosač dug je 150 mm. Prije skraćivanja i zavarivanja provjerite omogućuje li održavanje dimenzija A i B za vaš stup; prema potrebi upotrijebite produženi nosač.
Prije samog pričvršćivanja stražnjeg nosača provjerite pada li prednji nosač na čvrsti dio krila vrata, jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Prema crtežu NICE-a, visinska razlika nosača iznosi F = 34 mm. Prije zavarivanja provjerite dimenziju i na isporučenoj izvedbi nosača.
Ako sve odgovara, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Montaža prednjeg pričvrsnog nosača
Postavite prednji nosač prema dimenzijama A, D i E. Za TO4016P u tablici za montažu navedeno je D = 695 mm; odgovarajuću vrijednost E odaberite prema izmjerenoj vrijednosti A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
U isporučenom pakiranju nalazi se nosač za zavarivanje; ako želite nosač za pričvršćivanje vijcima, preporučujemo naručiti alternativni nosač za pričvršćivanje vijcima NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina nosača (prikaži sliku)
- Pričvrstite nosač na krilo (ako ga zavarujete, preporučujemo da ga zasad samo privremeno pričvrstite točkastim zavarima)
III. Montaža pogona vrata na stražnji nosač
- Pričvrstite motor na nosač kao što je prikazano na slici, pomoću isporučenog zatika stražnjeg nosača, podloške i matice.
- Potpuno zategnite maticu, a zatim je otpustite za 1/10 okretaja kako bi se pogon vrata mogao okretati
IV. Montaža pogona vrata na prednji nosač
- Pričvrstite pogon na nosač kao što je prikazano na slici, pomoću isporučenog zatika i podloške.
- Potpuno zategnite zatik
V. Krajnji položaji i mikroprekidač
Motor od 230 V ima mehanički graničnik s mikroprekidačem koji prekida napajanje motora kada dođe u dodir sa zatikom. Monter mora, uz isključeno napajanje, provjeriti stvarnu opremljenost isporučenog pogona graničnicima, podesiti krajnje položaje te prije puštanja u rad ispitati kretanje i sigurnosne elemente prema uputama za upotrijebljenu upravljačku jedinicu.
Ožičenje i priključivanje motora
Prije priključivanja isključite električno napajanje. Napon 230 V AC napon je motora; napajanje upravljačke jedinice i izlaze za dodatnu opremu treba razmatrati zasebno. Na motoru su označene stezaljke AP / COM / CH i zaštitno uzemljenje. Priključivanje, smjer kretanja i provjeru mikroprekidača izvršite prema izvornom crtežu NICE-a i uputama za upotrijebljenu upravljačku jedinicu. Pri otvaranju prema van, prema uputama NICE-a, zamijenite vodiče smjera; zaštitni vodič ostaje na svom mjestu.
Nakon priključivanja provjerite smjer kretanja, položaje zaustavljanja i sigurnosne elemente prema priručniku za konkretnu upravljačku jedinicu. Električno priključivanje i ispitivanja smije obavljati samo stručno osposobljena osoba.
Priključivanje dodatne opreme na MC800 s pločicom MCA5R30
Sljedeći način priključivanja odnosi se na MC800/MCA5R30 u kompletima s ovom upravljačkom jedinicom. Stezaljke za dodatnu opremu pripadaju upravljačkoj jedinici, a ne samom motoru. Za drugu upravljačku jedinicu upotrijebite njezinu vlastitu shemu. Prije rada isključite mrežno napajanje.
| Dodatna oprema | Stezaljke, napajanje i polaritet |
|---|---|
Pomoćno napajanje | Na MCA5R30 je stezaljka 3 = 0 V (−) i stezaljka 4 = +24 V DC i zajednička točka ulaza. Za dodatnu opremu s napajanjem zajedničko ograničenje iznosi 200 mA; provjerite potrošnju i dopušteni napon svakog proizvoda. |
Relejne fotoćelije EPM | Kada je Standby isključen i fototest nije aktivan, napajajte odašiljač TX i prijamnik RX iz stezaljke 4 (+24 V DC) i stezaljke 3 (−). Beznaponski kontakt C–NC prijamnika spojite između 4 (zajedničko) i odgovarajućeg ulaza 8/PHOTO, 9/PHOTO1 ili 10/PHOTO2. Kontakt nema +/−. Ulazi AUX moraju biti postavljeni na način rada relejnih fotoćelija; u načinu rada graničnih sklopki imaju drugo značenje. |
EPM dok je Standby uključen | Prema shemi MCA5R30 napajajte TX i RX između stezaljke 4 (+24 V DC) i stezaljke 5 (OutSTB, preklopljena povratna grana). Na fotoćelijama EPM je 1 = +, 2 = povratna grana. OutSTB je 24 V, najviše 4 W i isključuje se u načinu rada Standby; stezaljku 5 nemojte upotrebljavati kao trajni minus. Kontakt RX C–NC spaja se između 4 i odgovarajućeg ulaza PHOTO. |
EPM s fototestom | Prema shemi fototesta spojite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijamnik se napaja trajno: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC ostaje spojen između 4 i odgovarajućeg ulaza PHOTO. Nemojte preopteretiti OutSTB ni istodobno ga upotrebljavati za drugo opterećenje; nakon spajanja provedite učenje i ispitajte sigurnosnu funkciju. |
Fotoćelije BlueBUS | Kompatibilne EPMB spojite dvožilno na stezaljke 6 i 7 BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon dodavanja ili uklanjanja elementa pokrenite učenje uređaja. |
STOP i upravljački kontakti | Beznaponski ulaz 12/STOP prihvaća NO, NC ili 8,2 kΩ, ovisno o spojenom elementu; stanje se uči. 13/SbS, 14/OPEN i 15/CLOSE upotrebljavaju kontakt NO prema stezaljci 4 (zajednička). Takvi kontakti nemaju +/−; nemojte dovoditi vanjski napon na ulaze. Isto vrijedi za relej ključne sklopke ili vanjskog prijamnika. |
Signalna svjetiljka ELAC | NICE ELAC spojite na izlaz FLASH namijenjen zasebnoj trepćućoj svjetiljci: preklopljeni 120/250 V AC, najviše 21 W. Riječ je o mrežnom izlazu; nema +/−. Nemojte ga zamijeniti sa stezaljkama dodatne opreme od 24 V. |
Elektrobrava | Stezaljke 1–2 / EL: 12 V AC, najviše 15 VA. Izlaz izmjenične struje nema +/−; provjerite parametre brave. |
Radijski prijamnik | OXIBD ugrađuje se u konektor SM; nemojte za njega upotrebljavati napojne stezaljke 3/4 ni BlueBUS. Antena se spaja prema uputama za prijamnik, a ne prema stezaljkama motora. |
Ako se ulazi AUX 8–11 upotrebljavaju za granične sklopke, njihova se funkcija razlikuje od ulaza PHOTO. Pri promjeni fotoćelija ili ožičenja ponovite odgovarajuće učenje te ispitajte zaustavljanje i reakciju vrata. Detaljan postupak nalazi se u uputama za upravljačku jedinicu MC800.
Relejne fotoćelije u načinu rada Standby
Relejne fotoćelije s fototestom
Dodatna oprema prema upravljačkoj jedinici
Neobaveznu dodatnu opremu odaberite prema upravljačkoj jedinici u konkretnom sklopu. Prije narudžbe provjerite njezin napon, ulaze, prijamnik i vrstu priključka:
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica |
Upravljačka elektronika pogona. |
|
| Signalna svjetiljka | Signalizira kretanje vrata. Model ELAC ima ugrađenu antenu; ako je pravilno spojena, može poboljšati prijem signala daljinskog upravljača. |
Drugu signalnu svjetiljku odaberite prema naponu i dopuštenom opterećenju izlaza stvarne upravljačke jedinice. |
| Fotoćelije |
Fotoćelije pomažu u otkrivanju prepreke; reakcija vrata ovisi o ožičenju i postavkama upravljačke jedinice. Na MC800 kontaktne i BlueBUS fotoćelije spajaju se na različite ulaze. Broj parova i način njihove uporabe odredite prema stvarnoj ploči. |
|
| Daljinski upravljač | Za daljinsko upravljanje vratima. Vrstu i kodiranje daljinskog upravljača odaberite prema prijamniku ugrađenom u upotrijebljenu upravljačku jedinicu. |
|
| Prijamnik |
Za daljinsko upravljanje vratima. Prije odabira provjerite priključak i podržano kodiranje konkretne upravljačke ploče. |
|
| Antena |
Za bolji domet daljinskog upravljača. |
|
| Tipkovnica | Otvaranje vrata kodom bez daljinskog upravljača. Kod modela BlueBUS provjerite podržava li ih konkretna centrala kao upravljačke uređaje. | |
| Ključna sklopka | Upravljanje ključem preko odgovarajućeg upravljačkog ulaza upravljačke jedinice; mjesto montaže odaberite prema ožičenju. | |
| Čitači kartica | Pristup karticom ili privjeskom. ETPB zahtijeva centralu s BlueBUS-om koja podržava upravljačke uređaje. |
|
| Elektroprihvatnici | Elektroprihvatnik osigurava krilo u zatvorenom položaju. Prikladnost i upravljanje bravom odredite prema vratima, naponu i izlazu upotrijebljene centrale. |
|
Ručno deblokiranje pogona
Deblokirajte ili blokirajte pogon samo dok krilo miruje. Ako je na vratima elektroprihvatnik, najprije ga otključajte. U slučaju kvara isključite napajanje.
- Pomaknite zaštitni poklopac, umetnite isporučeni ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite polugu za deblokiranje i ručno pomaknite krilo.
- Za ponovno blokiranje spustite polugu, okrenite ključ suprotno od smjera kazaljke na satu, izvadite ga i zatvorite poklopac.
Prije ponovnog pokretanja provjerite je li pogon blokiran i nema li nikoga na putanji vrata.
Pregled i održavanje
Osigurajte stručni pregled pogona najkasnije svakih 6 mjeseci; pri intenzivnoj uporabi možda će biti potrebni češći pregledi. Tehničar će, uz isključeno napajanje, provjeriti pričvršćenja, koroziju, istrošenost i podmazivanje navojnog vretena i vodeće matice, a zatim ispitati kretanje i sigurnosne elemente. Ako se vrata ponašaju neuobičajeno, ne pokušavajte ih sami popraviti; obratite se instalateru.
Tehničke značajke
| Parametar | Vrijednost |
|---|---|
Model | TO4016P |
Pogonski motor | 230 V AC |
Maksimalna / nazivna struja | 1,7 A / 1,2 A |
Maksimalna / nazivna snaga | 385 W / 220 W |
Kondenzator u motoru | 12 µF |
Hod | 350 mm |
Brzina bez opterećenja | 0,013 m/s |
Brzina pod opterećenjem | 0,010 m/s |
Maksimalna / nazivna sila | 3 200 N / 800 N |
Ciklusi na sat pri nazivnoj sili | 46 |
Zaštita | IP44 |
Radna temperatura | −20 do +50 °C |
Toplinska zaštita | 140 °C |
Klasa izolacije | F |
Orijentacijski vijek trajanja prema NICE-u | 50 000 do 150 000 radnih ciklusa |
Ukupne dimenzije (duljina × širina × visina) | 820 × 115 × 105 mm |
Težina motora | 6 kg |
Upute za montažu NICE Toona · Tehnički dodatak za TO4016P. Programiranje, učenje položaja i pribor navedeni su u uputama za stvarnu upravljačku jedinicu.
