NICE Wingo WG4000 – samostalni pogon za krilna vrata za krilo širine 2 m / 400 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
261,89 € s PDV-om
| Težina |
|---|
| 7,00 kg |
Opis proizvoda NICE Wingo WG4000 – samostalni pogon za krilna vrata za krilo širine 2 m / 400 kg
NICE WINGO WG4000 zaseban je elektromehanički pogon za jedno krilo kućne kapije. Ima motor 230 V AC / 50 Hz, pužni prijenosnik i unaprijed montirani mehanički graničnik otvaranja. Je nepovratni; u slučaju nestanka struje može se deblokirati ključem. Upravljačka jedinica odabire se zasebno, ovisno o broju motora i opremi kapije.
Kada odabrati NICE WINGO WG4000
Pogon je namijenjen za kućne krilne kapije. Prije odabira procijenite duljinu i težinu jednog krila, njegovu ispunu, izloženost vjetru, otpor šarki i prostor za nosače. Kapija se mora moći ručno glatko pomicati cijelom putanjom i nakon zaustavljanja ne smije se sama pokrenuti.
| Maksimalna duljina | 2 m; dopuštena težina mijenja se ovisno o grafu. |
|---|---|
| Maksimalna težina | 400 kg za kraće krilo, ne automatski i za najveću duljinu. |
| Motor i upravljanje | Motor 230 V AC, zasebna upravljačka centrala; MC800 za jedan ili dva motora. |
| Primjena | Za stambenu uporabu, do 30 ciklusa/h pri nazivnoj sili i odgovarajućim uvjetima. Jedan ciklus obuhvaća otvaranje i zatvaranje. |

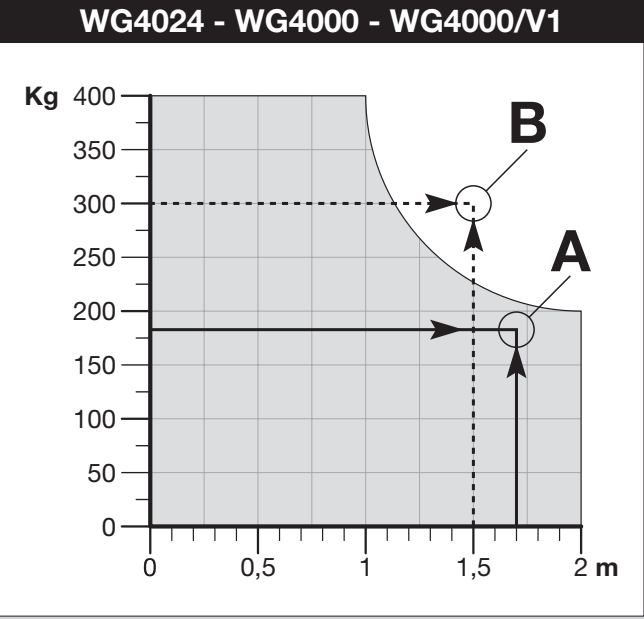

Vodoravna os prikazuje duljinu u metrima, a okomita težinu u kilogramima. Odaberite kombinaciju unutar sivog područja. Pri 2 m granica je približno 200 kg; 400 kg odnosi se na krilo duljine do približno 1 m. Točke A i B primjeri su dopuštene i nedopuštene kombinacije, a ne montažne dimenzije nosača. Puno krilo i jak vjetar mogu dodatno ograničiti prikladnost.
Što sadrži zasebni pogon
Ova je kartica za jedan motor WG4000, a ne za kompletnu automatizaciju dvokrilne kapije. Uz motor dolaze prednji nosač, stražnji nosač s montažnom pločom, spojni materijal, ključevi za deblokiranje i unaprijed montirani graničnik otvaranja. Sidra za konkretni stup ili zid odabiru se prema podlozi.
Upravljačku centralu, prijamnik, daljinske upravljače, fotoćelije i signalnu lampu odaberite zasebno ili u odgovarajućem kompletu. Fiksni graničnik zatvaranja mora biti dio kapije. Za dva krila potrebna su dva motora.
Kompleti za jedno ili dva krila
Svi navedeni kompleti sadrže MC800, prijamnik OXIBD i jedan daljinski upravljač INTI2. Osnovni komplet ne uključuje fotoćelije; verzija s fotoćelijama uključuje par EPM, a verzija s priborom dodatno uključuje i signalnu lampu ELAC. Broj motora odgovara broju krila.
| Kapija | Komplet |
|---|---|
| 1 krilo | Osnovni |
| 1 krilo | S priborom |
| 1 krilo | S fotoćelijama |
| 2 krila | Osnovni |
| 2 krila | S priborom |
| 2 krila | S fotoćelijama |
Odabir upravljačke jedinice
Trenutačna centrala NICE MC800 / MCA5R30 upravlja jednim ili dvama motorima od 230 V i zamjenjuje starije centrale za ove konfiguracije. Za jedan zasebni motor alternativa je NICE MC200 s vlastitim načinom spajanja i funkcijama.
Starije kompatibilne centrale koje su već zamijenjene: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ako ih ostavljate, koristite upute za stvarno ugrađenu ploču. Starija ploča MCA5 i novija MCA5R30 razlikuju se po priključnim stezaljkama i funkcijama; oznaka MC800 sama po sebi ne određuje generaciju.
Detaljni koraci u nastavku vrijede za MC800 s pločom MCA5R30 i izlazom OutSTB. Nisu upute za podešavanje modela A60, A6 ili MC200.
I. Montaža stražnjeg nosača
Montažu, spajanje i ispitivanja mora obaviti kvalificirani tehničar. Prije početka rada isključite napajanje. Nosači moraju biti čvrsto usidreni, a motoru treba osigurati prostor za puni hod, otvaranje poklopca i deblokiranje. Pogon ne može ispraviti zapinjanje ni nepravilno ovješena vrata.
A motori, B fotoćelije, C graničnici otvaranja, D stupići za fotoćelije, E signalna svjetiljka, F upravljački element, G upravljačka jedinica. Konkretne sigurnosne elemente treba odabrati prema rizicima povezanima s vratima.
- Izmjerite dimenziju C, odnosno odmak osi šarke od montažne površine prema crtežu.

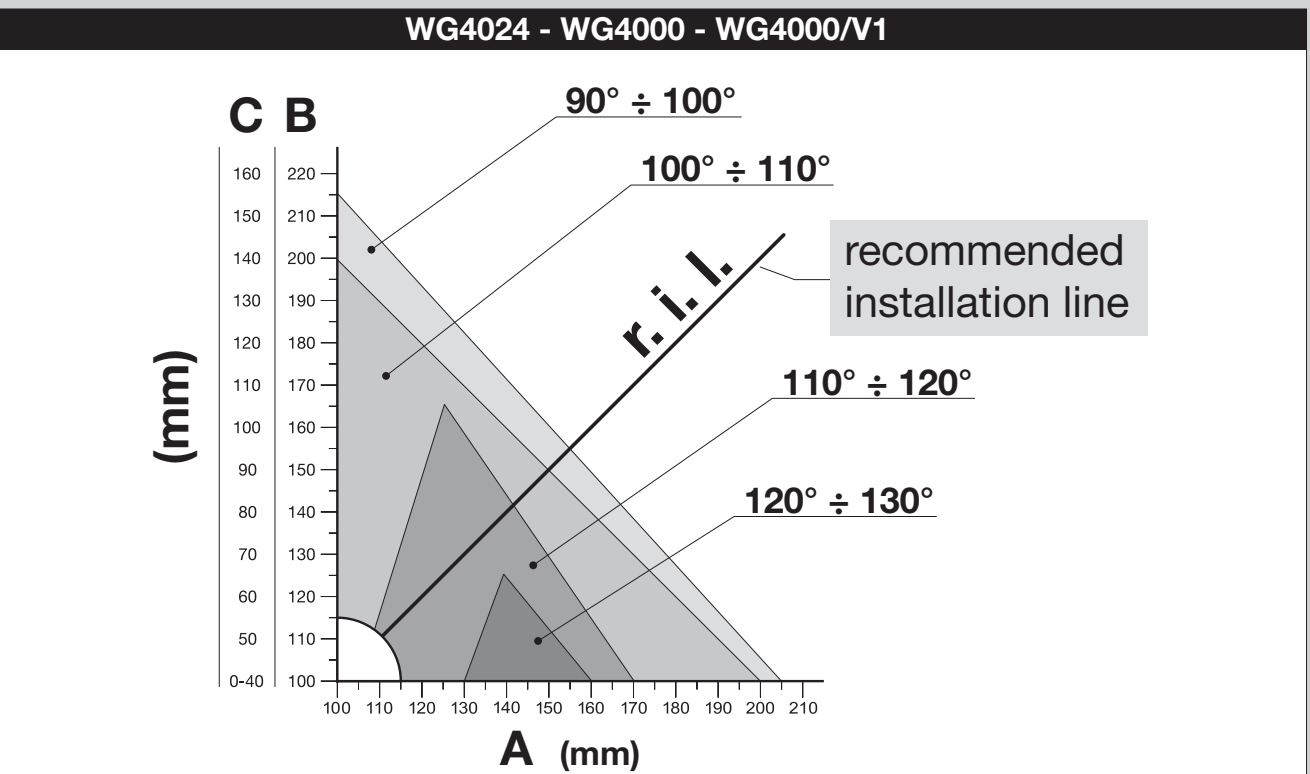

- Na dijagramu pronađite izmjerenu vrijednost C. Vodoravna crta određuje dimenziju B; na preporučenoj montažnoj liniji r.i.l. / DIL očitajte kut otvaranja.
- Od odabrane točke povucite okomitu crtu do osi A. A i B trebaju biti slični, idealno jednaki.
- Ako kut ne odgovara, odaberite drugu dopuštenu kombinaciju A/B. Nemojte prilagođavati dimenzije izvan područja prikazanog na dijagramu.
- Prije sidrenja provjerite da prednji nosač pada na čvrsti dio krila i da će visinska razlika nosača biti F = 30 mm.
Stražnji nosač skratite prema potrebnom A/B i zavarite ga na montažnu ploču; zatim ploču učvrstite odgovarajućim vijcima, podloškama i sidrima. Isporučeni stražnji nosač dugačak je 150 mm. Ako geometrija zahtijeva dulji nosač, upotrijebite produženi nosač NICE PLA6; sama promjena njegove duljine ne zamjenjuje proračun prema dijagramu.
Ukupne dimenzije sidrenih nosača GAP02500 pomažu provjeriti prostor za pričvršćivanje. Dimenzije A/B/C provjerite prema položaju šarki i modelu motora.
Otvaranje prema van
WINGO omogućuje i montažu za otvaranje prema van, prema sljedećem crtežu. Predvidite produženi stražnji nosač PLA6 i provjerite prostor izvan prolaza. Tehničar mora prilagoditi smjer žica motora prema načinu spajanja te ponovno provjeriti pravilan redoslijed krila. Zajednička žica i zaštitni vodič PE pritom se ne smiju zamijeniti.
II. Prednji nosač i montažne dimenzije
Za WG4000 vrijedi D = 700 mm. Dimenziju E odaberite prema vrijednosti A u tablici. D je montažna kota prema crtežu; hod klipnjače je druga vrijednost. Nosač zavarite na čvrsti dio krila; kao alternativa za vijčano pričvršćivanje može se upotrijebiti NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 600 |
| 110 | 590 |
| 120 | 580 |
| 130 | 570 |
| 140 | 560 |
| 150 | 550 |
| 160 | 540 |
| 170 | 530 |
| 180 | 520 |
| 190 | 510 |
| 200 | 500 |
| 210 | 490 |
| 220 | 480 |
| 230 | 470 |
Prednji prihvat na krilu nalazi se F = 30 mm niže od stražnjeg prihvata na stupu, kao što prikazuje slika. To ne označava nagib cijelog motora: ispravnu montažu provjerite libelom. Prije zavarivanja provjerite oba položaja motora i može li se nosač dosegnuti na krilu.
III. Pričvršćivanje motora
- Pričvrstite motor na stražnji nosač isporučenim vijkom, podloškom i maticom. Zategnite maticu, a zatim je otpustite za približno 1/10 okretaja, kako bi ostao minimalni potreban zazor.
- Prednji dio pričvrstite na nosač isporučenim dijelovima i zategnite kao što je prikazano na slici.
- Ručno provjerite cijeli hod, bez zapinjanja i bočnog opterećenja. Pričvrstite oznaku s postupkom deblokiranja u blizini pogona.
IV. Podešavanje mehaničkog graničnika
Unaprijed montirani graničnik mehanički određuje položaj otvaranja; nije riječ o električnom krajnjem prekidaču. Pri zatvaranju osigurajte čvrst graničnik vrata. Za MC800 potrebni su mehanički graničnici u oba smjera.
- Isključite napajanje i deblokirajte motor.
- Otpustite vijak mehaničkog graničnika.
- Ručno otvorite krilo do željenog položaja.
- Pomaknite graničnik do zatika i zategnite vijak. Pridržavajte se dimenzije 90 mm max. označene u detalju podešavanja graničnika. Ta dimenzija nije ukupni hod motora; za WG4000 on iznosi 320 mm.
- Ručno zatvorite krilo i blokirajte pogon. Zatim provedite učenje i ispitivanje cijelog sustava.
Ručno deblokiranje u slučaju nestanka struje
- Zaustavite vrata, isključite napajanje i osigurajte krilo od nekontroliranog pomicanja. Ako je ugrađena električna brava, najprije je otključajte.
- Pomaknite zaštitni poklopac brave, umetnite ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite ručicu za deblokiranje i pratite njezino kretanje. Sada možete ručno pomicati krilo.
- Prije automatskog rada spustite ručicu, okrenite ključ u smjeru suprotnom od kazaljke na satu, izvadite ga i zatvorite zaštitni poklopac. Provjerite je li pogon blokiran.
Ako su vrata jedini ulaz na posjed, pristup deblokiranju predvidite prije montaže. U slučaju kvara nemojte nastaviti s automatskim radom dok ne utvrdite uzrok.
Ožičenje
Sljedeći presjeci i duljine vrijede za sustav s MC800/MCA5R30. Mrežne i motorne kabele odvojite od niskonaponskih signala, zaštitite ih od vode i pomicanja krila te učvrstite u kabelskim uvodnicama. Napajanje mora imati odgovarajuću zaštitu i mogućnost potpunog isključenja.
| Krug | Kabel | Duljina prema MC800 |
|---|---|---|
| Napajanje upravljačke jedinice | 3 × 1,5 mm² | Do 30 m; za dulje vodove 3 × 2,5 mm² te zaštitno uzemljenje automatike prema uputama. |
| Svaki motor od 230 V | 4 × 1,5 mm² | Do 10 m, uključujući zaštitni PE vodič. |
| Signalna svjetiljka ELAC | 2 × 1,5 mm² | Do 20 m. |
| Fotoćelije BlueBUS | 2 × 0,5 mm² | Do 20 m; za duljine iznad 20 m, do 40 m, 2 × 1 mm², bez polariteta. |
| Ključni prekidač | 2 kabela 2 × 0,5 mm² | Do 50 m. |
| Električna brava | 2 × 1 mm² | Do 10 m. |
| Antena | RG58 | Do 20 m, preporučuje se manje od 5 m. |
Samostalne relejne fotoćelije EPM trebaju napajanje i signalni kontakt; broj vodiča ovisi o shemi TX/RX i odabranom načinu testiranja. Cjelokupno ožičenje i montaža MC800.
Priključivanje motora i polaritet dodatne opreme
WG4000 je motor za 230 V AC. Ne priključuje se na 24 V motorni izlaz MC424L ili MC824H. Vodiče motora za otvaranje / zajednički / zatvaranje i zaštitni PE spojite prema oznakama na motoru i upravljačkoj jedinici. Riječ je o izmjeničnom krugu, a ne o polaritetu +/−. Motor nema zasebni vodič enkodera ni električne krajnje prekidače bez napona.
Pri upotrebi jednog motora na MC800 upotrijebite M2. Kod dva motora M2 otvara prvi, a M1 zatvara prvi. Za promjenu smjera zamijenite krajnje vodiče za smjer odgovarajućeg motora; zajednički vodič i PE ostaju na predviđenim priključcima. Sve radove na ožičenju obavljajte bez napajanja.
| 3 / 4 – pomoćno napajanje | 3 = 0 V (−), 4 = Common +24 V DC (+), ukupno najviše 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, uključeno napajanje fotoćelija, najviše 4 W. U stanju pripravnosti se isključuje; nemojte zamijeniti s priključkom OGI starije ploče. |
| 6 / 7 – BlueBUS | Dvožično napajanje i podaci; bez polariteta +/−. |
| FLASH | Samoblinkajuća signalna svjetiljka 230 V AC, najviše 21 W, primjerice ELAC. Niskonaponski ELDC nemojte priključivati na ovaj izlaz. |
| 1 / 2 – ELS | Električna brava 12 V AC, najviše 15 VA; bez DC polariteta. |
| 4 / 13 – SbS | Beznaponski NO kontakt za korak-po-korak upravljanje; nemojte dovoditi vanjski napon. |
| 4 / 14, 4 / 15 | Beznaponski NO kontakti: otvaranje / zatvaranje. |
| 4 / 12 – STOP | Naučeni sigurnosni ulaz NO, NC ili 8,2 kΩ, ovisno o načinu spajanja zaštite. |
| 8 / 9 / 10 – AUX | U načinu rada s relejnim fotoćelijama: PHOTO / PHOTO1 / PHOTO2, zajednički kontakt 4; LP svijetli. Ulaz 11 u ovom je načinu rada STOP. Neiskorišteni AUX ulazi ostaju slobodni; nemojte dodavati univerzalne premosnike. |
Na ploči su tipke Open ▲, Stop/Set i Close ▼, LED-ice L1–L8 i tipka AUX PRG. Prijamnik se postavlja u priključak SM. Detaljno ožičenje pojedinih priključnih stezaljki.
Fotoćelije, testiranje i sigurnosni rub
MC800/MCA5R30 podržava relejne fotoćelije i fotoćelije BlueBUS, uključujući kombinirano ožičenje. Način AUX za relejne fotoćelije ne može se koristiti istodobno s AUX-om za električne krajnje prekidače; WINGO ih ne izvodi na AUX. Napajanje TX/RX mora biti ožičeno u skladu sa stanjem pripravnosti ili fototestom.
Shema prikazuje kombinirano ožičenje bez fototesta, stanje pripravnosti isključeno. Za drugi način rada upotrijebite odgovarajuću shemu; nije dovoljno promijeniti položaj samo jednog premosnika. Za EPM s istosmjernim napajanjem vrijedi TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. Kontakt COM/NC povezuje se između 4 Common i odabranog ulaza PHOTO 8, 9 ili 10. Relejne fotoćelije, fototest i stanje pripravnosti.
Fotoćelije BlueBUS spojite paralelno s dvije žice, bez polariteta. TX i RX u jednom paru moraju imati istu adresu, a pojedinačni parovi moraju imati različite adrese. Nakon promjene ožičenja ponovno pokrenite prepoznavanje uređaja. Adresiranje i reakcije fotoćelija BlueBUS.
Za automatizaciju s MC800 potrebni su osjetljivi sigurnosni rubovi. Monter će odabrati tip i položaj prema mjestima prignječenja i rezultatima ispitivanja. Fotoćelije štite samo prostor koji doista nadziru. Spajanje sigurnosnih uređaja na STOP.
Prvo puštanje u rad s MC800 / MCA5R30
Prije uključivanja provjerite čvrsto pričvršćenje, osigurano deblokiranje, graničnike, vodilice, smjer motora, redoslijed M1/M2 i sve zaštitne uređaje. Pri prvom pokretanju prostor vrata mora biti slobodan, a tehničar spreman za zaustavljanje kretanja.
- Nakon uključivanja BlueBUS bi trebao treperiti otprilike jednom u sekundi; LED-ice spojenih BlueBUS TX/RX trebale bi treperiti, a FLASH bi trebao biti ugašen. Ako ti uvjeti nisu ispunjeni, najprije otklonite pogrešku u ožičenju.
- Prepoznavanje uređaja: držite pritisnute Open ▲ + Stop/Set i otpustite ih kad L1/L2 počnu brzo treperiti, nakon otprilike 3 s. Nakon uspješnog postupka STOP svijetli, a L1/L2 se gase. Postupak provedite i kad dodatna oprema nije ugrađena.
- Automatsko učenje položaja: držite pritisnute Stop/Set + Close ▼ i otpustite ih kad L3/L4 počnu brzo treperiti, nakon otprilike 3 s. Slijedi zatvaranje M1, zatvaranje M2, otvaranje M2, otvaranje M1, zatvaranje M1 i zatvaranje M2 do odgovarajućih graničnika. Kod jednog motora radi samo M2.
- Ako se motor pri prvom koraku umjesto zatvaranja otvara, prekinite učenje pritiskom na tipku Open ili Close. Odspojite napajanje, ispravite smjer i ponovite učenje od početka. Kod dvokrilnih vrata s obrnutim redoslijedom krila ispravite dodjelu M1/M2. Jedan motor ostavite na M2; ako se kreće u pogrešnom smjeru, zamijenite samo njegove žice za smjer.
- Uspješno učenje položaja potvrđuje se gašenjem L3/L4. Aktiviranje fotoćelije ili STOP-a prekida učenje; otklonite uzrok i ponovite cijeli postupak.
- Ispitajte ponovljeno otvaranje, zatvaranje i zaustavljanje, svaki sigurnosni element, preklapanje krila i deblokiranje te izmjerite sile cijelog sklopa. U rad pustite samo vrata koja su uspješno ispitana.
Pri ispitivanju samog WINGO-a mora biti moguć ručni pomak silom od najviše 390 N. To je gornja granica ispitivanja, a ne cilj za vrata koja se teško pomiču niti postavka sile udara. Tehničar zasebnim mjerenjem procjenjuje sile tijekom automatskog kretanja.
Postavke i upravljači
Samostalni motor nema tipke za programiranje ni radijski prijamnik. Sila, stanka, automatsko zatvaranje, usporavanje i odgoda krila podešavaju se na ugrađenoj upravljačkoj jedinici. Nakon promjene sigurnosnih parametara ponovite ispitivanja. WINGO je elektromehanički; nemojte uključivati održavanje tlaka za hidrauličke motore.
Programiranje i tablice MC800 · Ručno i kombinirano učenje položaja
Pri uparivanju daljinskog upravljača odlučujući su konkretni prijamnik i pohranjeno kodiranje, a ne samo frekvencija. Trenutačni kompleti imaju OXIBD i INTI2. Dvosmjerni ON3EBD zahtijeva podržani OXIBD; ON3ELR koristi OXILR. Vanjska antena OXIBD spaja se izravno na prijamnik prema njegovim uputama, a ne automatski na antenski ulaz osnovne ploče iz starije sheme.
Uparivanje i brisanje daljinskih upravljača
Što provjeriti u slučaju problema
| Pojava | Što provjeriti |
|---|---|
| Motor se ne pomiče | Napajanje, osiguranje deblokiranja, STOP i fotoćelije. Osigurače i električne krugove tehničar provjerava dok je napajanje isključeno. |
| Motor radi, ali krilo miruje | Osiguranje deblokiranja, spoj konzola i oštećenja mehanike. |
| Krilo se zaustavlja ili vraća | Najprije provjerite ručno kretanje, šarke, graničnike i prepreke; zatim fotoćelije i sigurnosne postavke. Nemojte povećavati silu bez utvrđivanja uzroka. |
| Pogrešan smjer ili redoslijed | Žice za smjer i, kod dva motora, dodjelu M1/M2. Jedan motor ostaje na M2; zajednička žica i PE ne zamjenjuju se. |
| Daljinski upravljač ne reagira, tipka reagira | Baterija, kompatibilnost, učenje daljinskog upravljača i antena prijamnika. |
| Pogreška nakon zamjene dodatne opreme | Ožičenje, napajanje, AUX ili adrese BlueBUS-a te ponovljeno prepoznavanje uređaja. |
Broj treptaja i postupci popravka: dijagnostika MC800. Resetiranje upravljačke jedinice, brisanje prijamnika i učenje položaja različiti su postupci. Prije resetiranja zabilježite postavke i slijedite upute za svoju ploču.
Kompatibilna dodatna oprema
Dodatnu opremu odaberite prema stvarnoj upravljačkoj jedinici, njezinim izlazima i ugrađenom prijamniku.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka centrala | Upravljanje jednim ili dvama motorima, ovisno o odabranom modelu. | MC800 / MCA5R30; MC200 za jedan motor. Starija MCA5 drugačija je servisna verzija. |
| Signalna svjetiljka | Upozorava na kretanje. Napon mora odgovarati izlazu centrale. | ELAC za MC800 FLASH 230 V AC. Odabir signalnih svjetiljki prema napajanju i funkciji izlaza. |
| Fotoćelije | Nadziru odabrani prostor vrata. MC800/MCA5R30 omogućuje kombiniranje relejnih i BlueBUS fotoćelija prema shemi. | EPM, EPMOR, EPMA – relejne. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW potreban je IBW sučelni modul. FT210B nije uobičajena zamjena za fotoćelije za MC800; kompatibilnost zaštite rubova treba zasebno provjeriti. Povezivanje. |
| Daljinski upravljač | Za daljinsko upravljanje vratima. | |
| Prijamnik | Radio odaberite prema kodiranju daljinskih upravljača. Pametno upravljanje zahtijeva konkretno kompatibilno sučelje i napajanje. | Utični radijski prijamnici: OXIBD, OXI, OXILR. BIDI-WIFI i BiDi-ZWave ovisno o kompatibilnosti i zauzetosti priključka. Žičani Wi-Fi prijamnici, primjerice Zamel sa SUPLA, povezuju se beznaponskim kontaktom; njihovo napajanje mora odgovarati podacima modula. GSM moduli odaberite s odgovarajućim napajanjem i beznaponskim NO izlazom. Pri većoj potrošnji upotrijebite zaseban izvor napajanja. |
| Antena | Poboljšava prijam odgovarajućeg prijamnika; pridržavajte se uputa za povezivanje. | ABFKIT ili antena odgovarajuće signalne svjetiljke. ELDC ima antenu, ali njegovo niskonaponsko svjetlo nije za 230 V FLASH MC800. Kod OXIBD-a koaksijalni kabel spaja se izravno na prijamnik. |
| Tipkovnica | Upravljanje vratima putem odgovarajućeg prijamnika ili dekodirajućeg sučelja; sam podatkovni element nije izravan NO kontakt. | |
| Ključni prekidač |
Za upravljanje vratima ključem putem prekidača koji se kabelom spaja na pogon na željenom mjestu. |
|
| Čitači kartica | Upravljanje vratima putem odgovarajućeg prijamnika ili dekodirajućeg sučelja; sam podatkovni element nije izravan NO kontakt. |
|
| Električne brave | Dodatno osiguranje krila prema konstrukciji i opterećenju; MC800 ima izlaz ELS 12 V AC / 15 VA. | Vodoravni PLA11 ili okomiti PLA10. Prije ručnog pomicanja otključajte i bravu. |
Orijentacijski vijek trajanja
Zbrojite odgovarajući indeks mase i duljine te dodajte ostale utjecaje. U svakoj skupini mase ili duljine upotrijebite samo jedan odgovarajući redak. Na temelju ukupnog postotka očitajte približan broj ciklusa na grafikonu.
| Utjecaj | Indeks |
|---|---|
| Masa krila | više od 100–200 kg → 10 % više od 200–300 kg → 20 % više od 300–400 kg → 30 % |
| Duljina krila | 1–2 m → 20 % |
| Temperatura / vlažnost | Iznad +40 °C ili ispod 0 °C, odnosno vlažnost iznad 80 % → 20 % |
| Puno krilo | 15 % |
| Vjetrovito područje | 15 % |
Grafikon je procjena uz redovito održavanje, a ne jamstvo broja godina ili ciklusa. Ne može zamijeniti graf dopuštene mase i duljine krila. Monter procjenjuje radno opterećenje i sigurnosne zahtjeve za cijela vrata.
Održavanje i sigurna uporaba
Najkasnije svakih 6 mjeseci provjerite pričvrsne elemente, nosače, šarke, istrošenost, koroziju, podmazanost pužnog vijka, graničnike, deblokadu i ožičenje. Nakon održavanja tehničar ponovno provjerava kretanje i sve zaštitne uređaje. Pri intenzivnoj uporabi odredite interval prema uvjetima rada.
Dok se vrata kreću, ne dodirujte motor ni krilo; prolazite tek kada se potpuno otvore i zaustave. Djeca se ne smiju igrati u blizini vrata ni s daljinskim upravljačima. Ako vrata imaju prolazna vrata, njihovim otvaranjem mora se onemogućiti pokretanje automatike. Redovito uklanjajte prepreke i čistite stakla fotoćelija. U slučaju neuobičajenog zvuka, oštećenja ili samostalnog pomicanja, isključite napajanje i osigurajte popravak.
Tehnički podaci NICE WINGO WG4000
| Vrsta | Elektromehanički nepovratni pogon za jedno krilo, bez ugrađene upravljačke jedinice. |
|---|---|
| Napajanje motora | 230 V AC / 50 Hz |
| Maksimalna / nazivna struja | 1,5 A / 0,5 A |
| Maksimalna / nazivna ulazna snaga | 200 W / 130 W |
| Hod | 320 mm |
| Brzina u praznom hodu | 0,016 m/s |
| Maksimalna / nazivna sila | 1 500 N / 500 N |
| Ciklusi na sat | 30 pri nazivnoj sili; rezultat ovisi o uvjetima ugradnje. |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +50 °C |
| Razred izolacije | F |

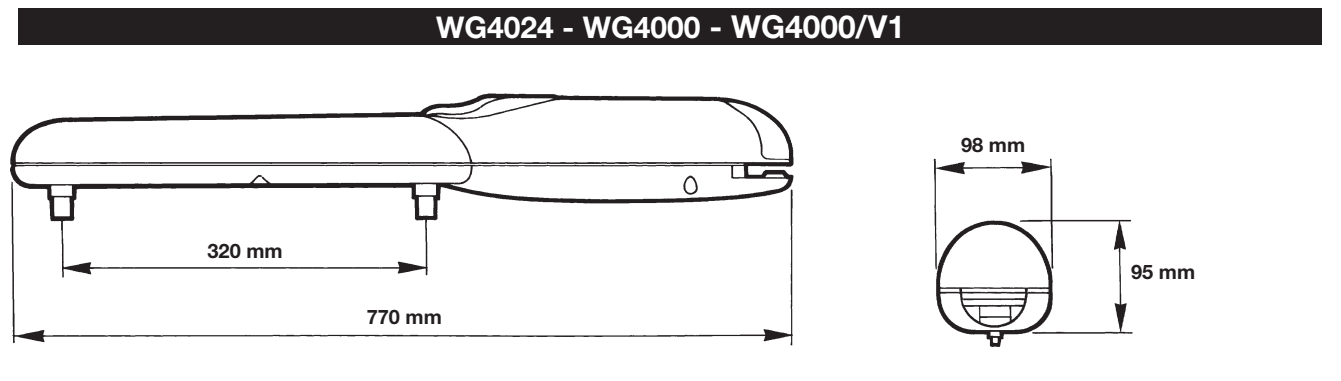

| Dimenzije | 770 × 98 × 95 mm (duljina × širina × visina) |
| Masa motora | 6 kg |
| Mehanički graničnik | Unaprijed montiran graničnik otvaranja; zatvaranje zaustavlja čvrsti graničnik vrata. |
