NICE Wingo WG5000 – samostalni pogon za krilne kapije do 3,5 m/500 kg po krilu
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
294,09 € s PDV-om
| Težina |
|---|
| 8,40 kg |
Opis proizvoda NICE Wingo WG5000 – samostalni pogon za krilne kapije do 3,5 m/500 kg po krilu
NICE WINGO WG5000 samostalni je elektromehanički pogon za jedno krilo kućne dvorišne ograde. Ima motor 230 V AC / 50 Hz, pužni prijenos i unaprijed montirani mehanički graničnik otvaranja. Riječ je o nepovratni; u slučaju nestanka struje može se deblokirati ključem. Upravljačka jedinica odabire se zasebno, ovisno o broju motora i opremi vrata.
Kada odabrati NICE WINGO WG5000
Pogon je namijenjen za krilna dvorišna vrata za kućnu upotrebu. Prije odabira procijenite duljinu i težinu jednog krila, njegovu ispunu, izloženost vjetru, otpor šarki i prostor za nosače. Vrata se moraju ručno glatko pomicati cijelom putanjom i ne smiju se sama pokrenuti nakon zaustavljanja.
| Najveća duljina | 3,5 m; dopuštena težina ovisi o grafikonu. |
|---|---|
| Najveća težina | 500 kg za kraće krilo, ne automatski i za najveću duljinu. |
| Motor i upravljanje | Motor 230 V AC, zasebna upravljačka jedinica; MC800 za jedan ili dva motora. |
| Primjena | Za kućnu upotrebu, do 30 ciklusa/h pri nazivnoj sili i odgovarajućim uvjetima. Jedan ciklus obuhvaća otvaranje i zatvaranje. |

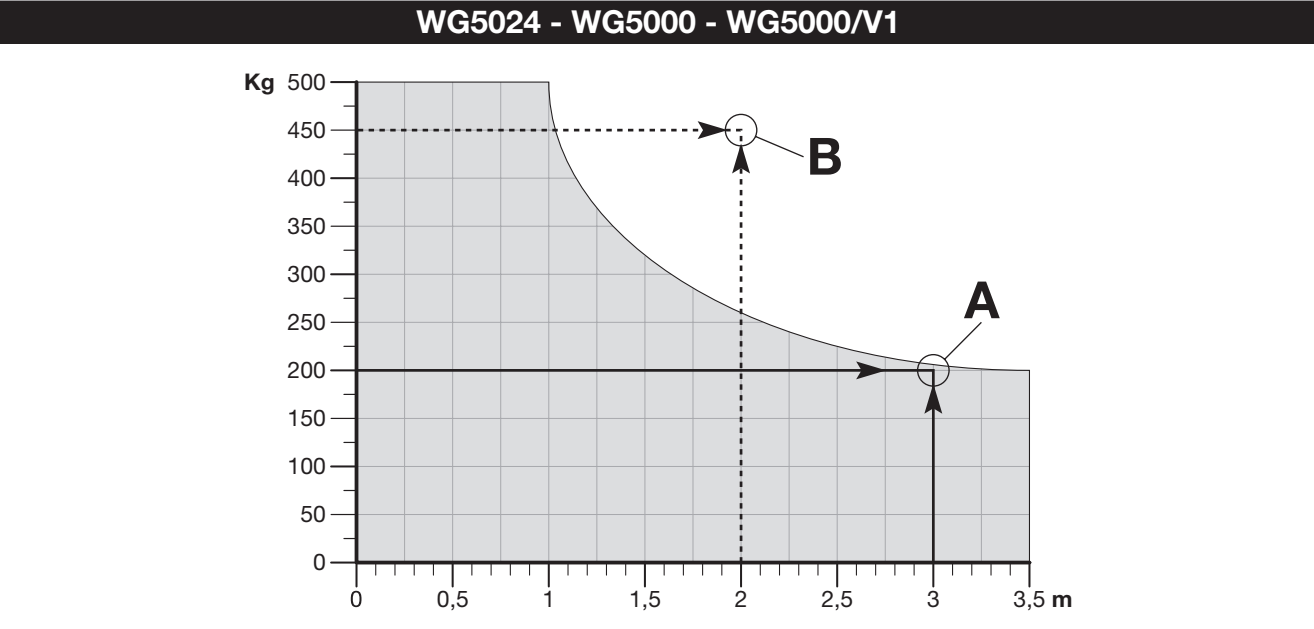

Vodoravna os prikazuje duljinu u metrima, a okomita težinu u kilogramima. Odaberite kombinaciju unutar sivog područja. Pri 3,5 m granica je približno 200 kg; 500 kg odnosi se na krilo duljine do približno 1 m. Točke A i B primjeri su dopuštene i nedopuštene kombinacije, a ne dimenzije za montažu nosača. Puno krilo i jak vjetar mogu dodatno ograničiti prikladnost.

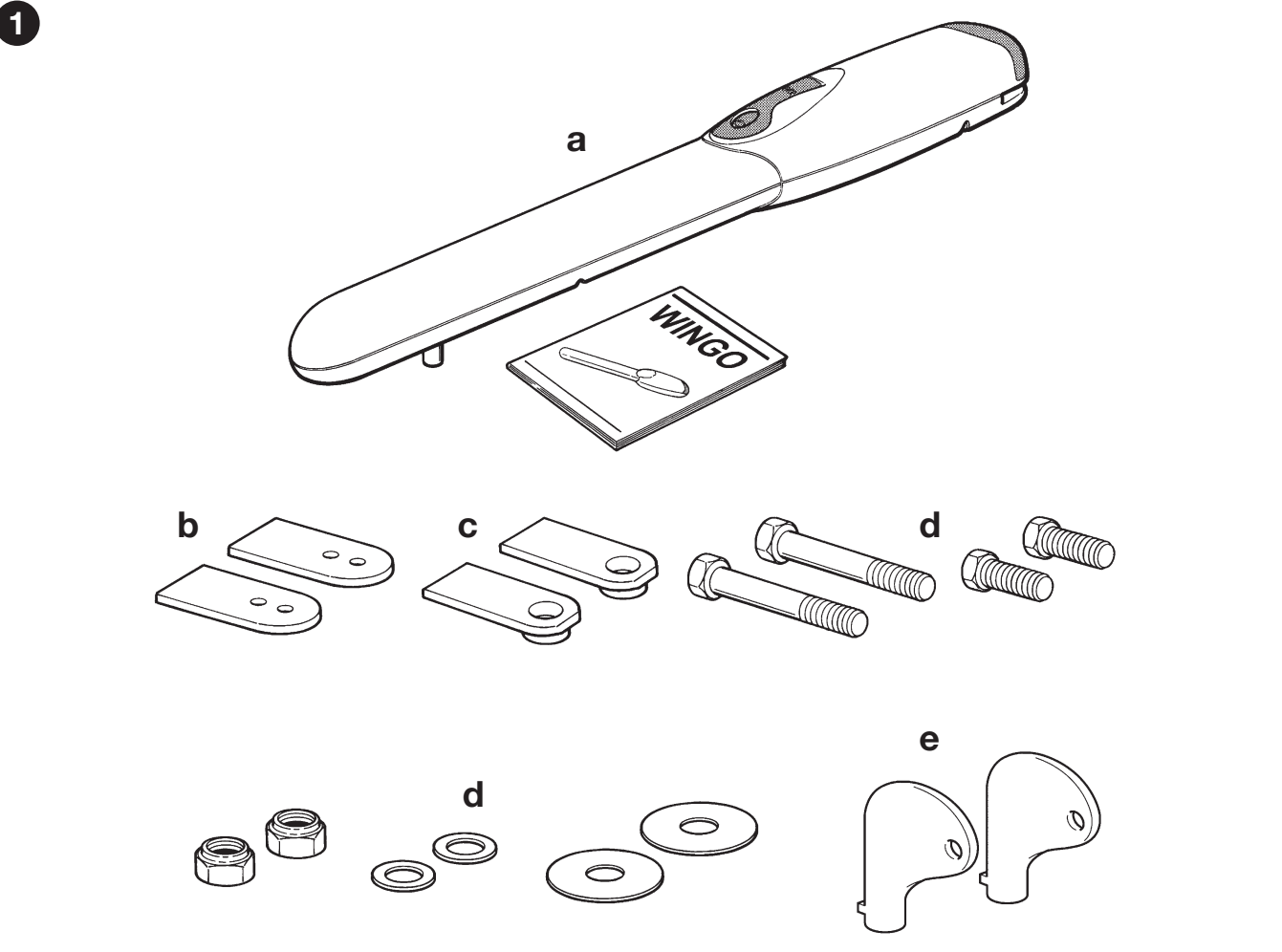

Što sadrži zaseban pogon
Ova se kartica odnosi na jedan motor WG5000, a ne na kompletnu automatizaciju dvokrilnih vrata. Motor uključuje prednji nosač, stražnji nosač s montažnom pločom, spojni materijal, ključeve za deblokiranje i unaprijed montirani graničnik otvaranja. Sidra za određeni stup ili zid odabiru se prema podlozi.
Upravljačku jedinicu, prijamnik, daljinske upravljače, fotoćelije i signalnu lampu odaberite zasebno ili u odgovarajućem kompletu. Fiksni graničnik zatvaranja mora biti dio vrata. Za dva krila potrebna su dva motora.
Kompleti za jedno ili dva krila
Svi navedeni kompleti uključuju MC800, prijamnik OXIBD i jedan daljinski upravljač INTI2. Osnovni komplet nema fotoćelije; inačica s fotoćelijama uključuje par EPM, a inačica s dodatnom opremom uključuje i signalnu lampu ELAC. Broj motora odgovara broju krila.
| Vrata | Komplet |
|---|---|
| 1 krilo | Osnovni |
| 1 krilo | S dodatnom opremom |
| 1 krilo | S fotoćelijama |
| 2 krila | Osnovni |
| 2 krila | S dodatnom opremom |
| 2 krila | S fotoćelijama |
Odabir upravljačke jedinice
Aktualna upravljačka jedinica NICE MC800 / MCA5R30 upravlja jednim ili dvama motorima od 230 V i zamjenjuje starije upravljačke jedinice za ove konfiguracije. Za jedan samostalni motor alternativa je NICE MC200 s vlastitim načinom spajanja i funkcijama.
Starije kompatibilne upravljačke jedinice koje su već zamijenjene: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ako ih ostavljate, koristite upute za stvarno ugrađenu ploču. Starija ploča MCA5 i novija MCA5R30 razlikuju se po stezaljkama i funkcijama; oznaka MC800 sama po sebi ne određuje generaciju.
Detaljni koraci u nastavku odnose se na MC800 s pločom MCA5R30 i izlazom OutSTB. Nisu upute za podešavanje modela A60, A6 ili MC200.
I. Montaža stražnjeg nosača
Montažu, ožičenje i ispitivanje mora obaviti kvalificirani tehničar. Prije rada isključite napajanje. Nosači moraju biti čvrsto usidreni, a motoru treba osigurati prostor za puni hod, otvaranje poklopca i deblokiranje. Pogon neće riješiti zapinjanje ni nepravilno ovješenu ogradu.

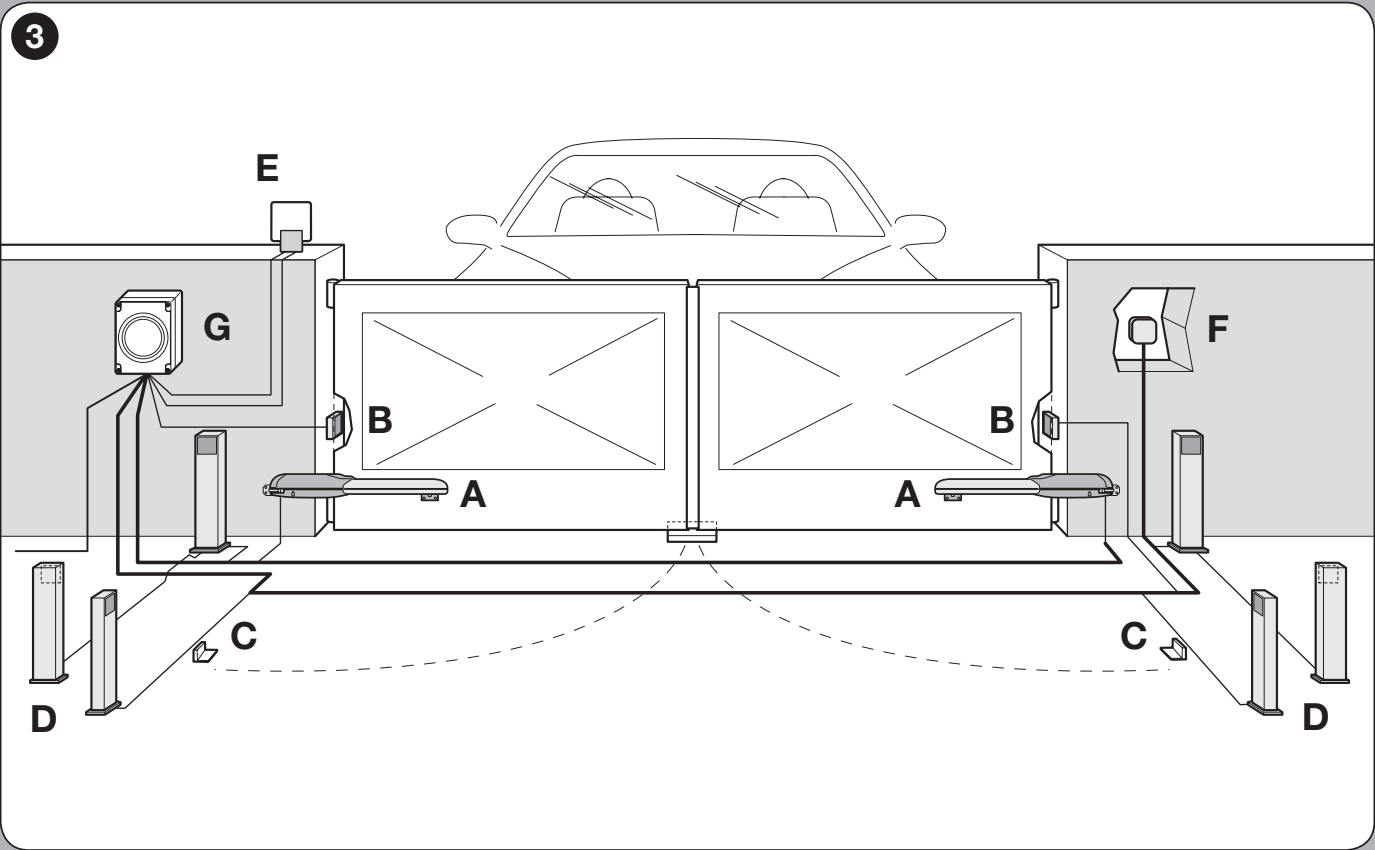

A motori, B fotoćelije, C graničnici otvaranja, D stupići za fotoćelije, E signalna svjetiljka, F upravljački element, G upravljačka jedinica. Konkretni sigurnosni elementi odabiru se prema rizicima koje predstavlja ograda.

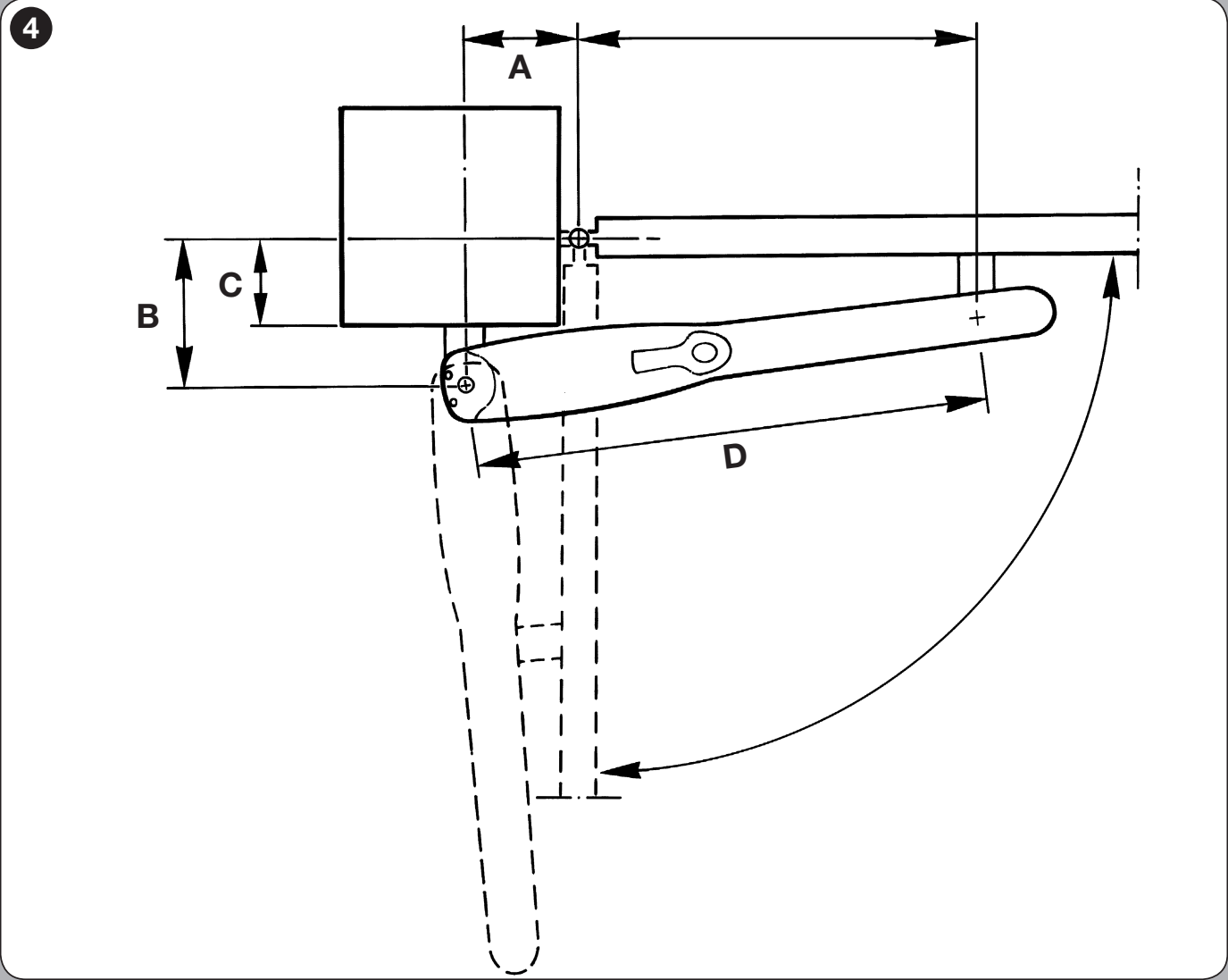

- Izmjerite dimenziju C, odnosno udaljenost osi šarke od montažne površine prema crtežu.

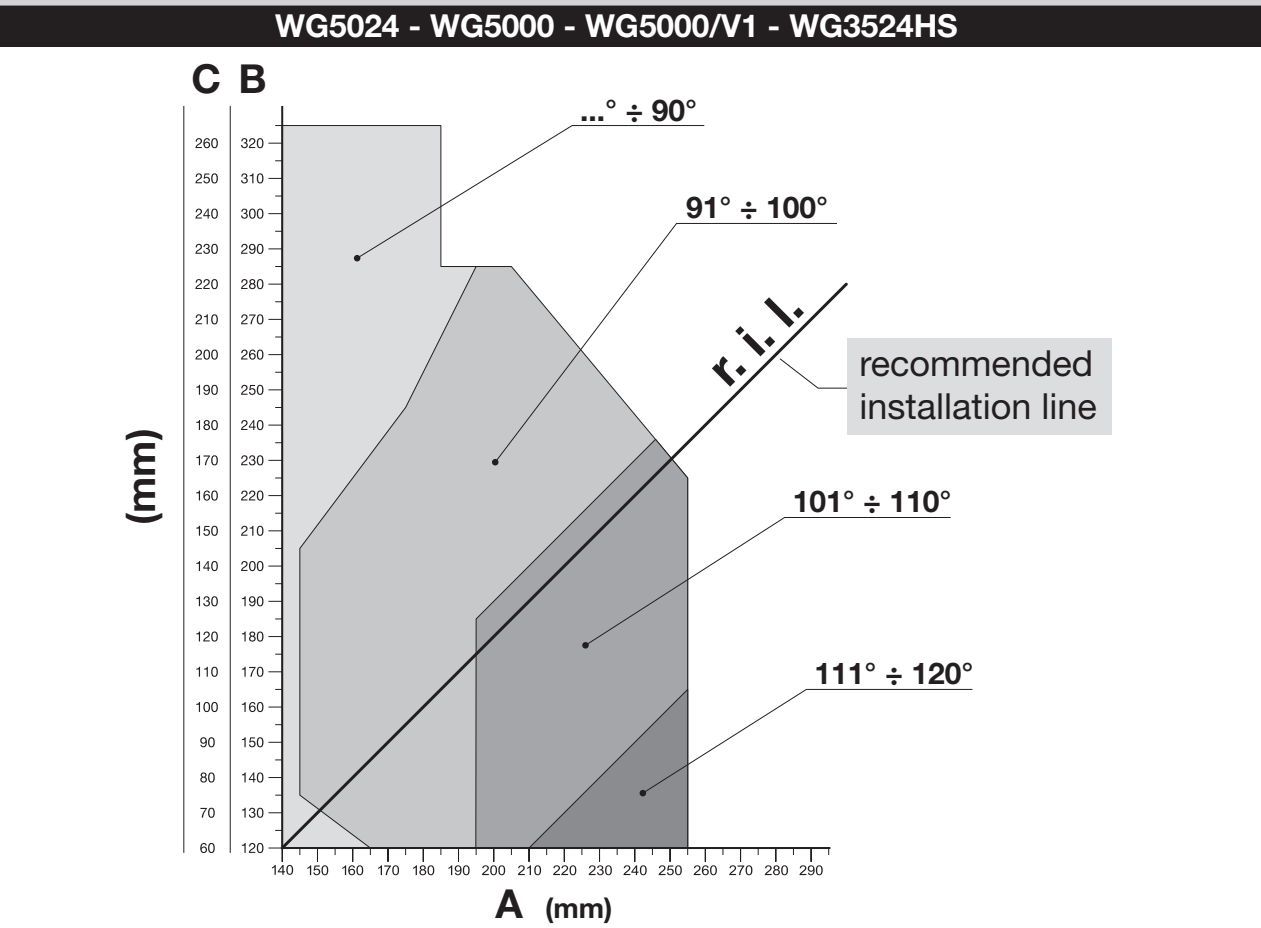

- Na grafikonu pronađite izmjerenu vrijednost C. Vodoravna crta određuje dimenziju B; na preporučenoj montažnoj liniji r.i.l. / DIL očitajte kut otvaranja.
- Od odabrane točke povucite okomitu crtu do osi A. Vrijednosti A i B trebale bi biti slične, idealno jednake.
- Ako kut ne odgovara, odaberite drugu dopuštenu kombinaciju A/B. Ne podešavajte dimenzije izvan područja prikazanog na grafikonu.
- Prije sidrenja provjerite da prednji nosač dolazi na čvrsti dio krila i da će visinska razlika između nosača biti F = 30 mm.

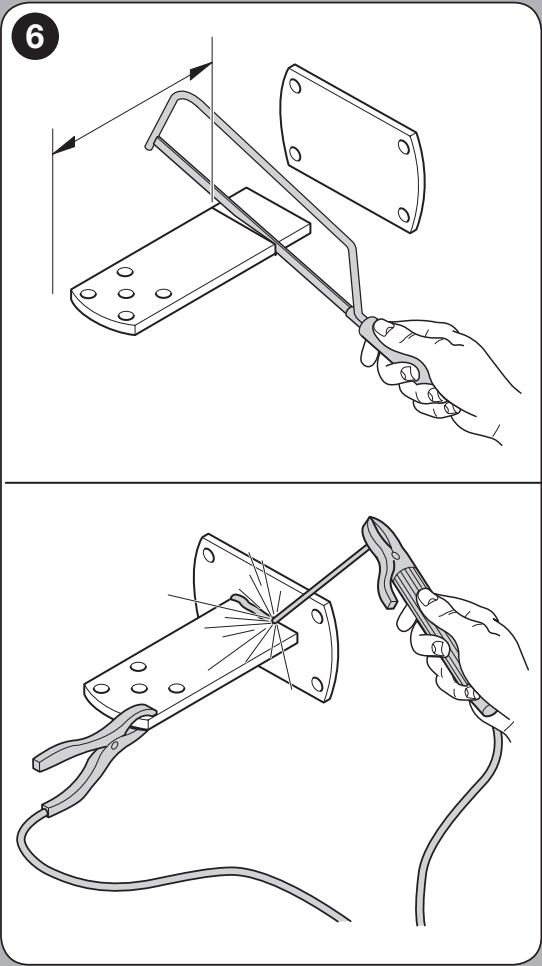

Stražnji nosač skraćuje se prema potrebnim vrijednostima A/B i zavaruje na montažnu ploču; zatim se ploča pričvršćuje odgovarajućim vijcima, podloškama i sidrima. Isporučeni stražnji nosač dug je 150 mm. Ako geometrija zahtijeva duži nosač, upotrijebite produženi nosač NICE PLA6; samo produljenje nosača ne zamjenjuje izračun prema grafikonu.
Kompletne dimenzije sidrenih nosača GAP02600 pomoći će provjeriti ima li dovoljno prostora za pričvršćivanje. Dimenzije A/B/C provjerite prema položaju šarki i modelu motora.

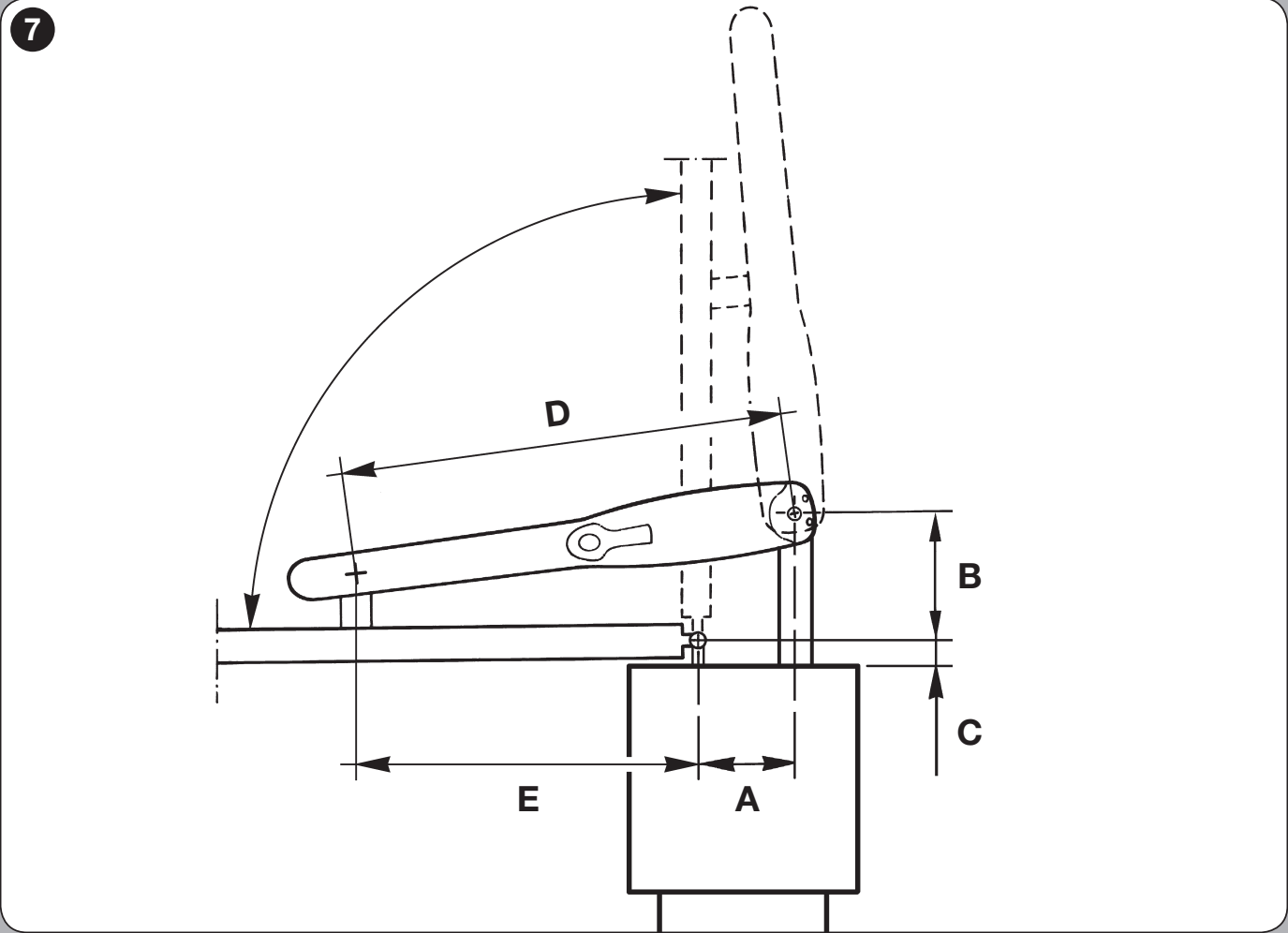

Otvaranje prema van
WINGO omogućuje i montažu za otvaranje prema van, prema sljedećem crtežu. Predvidite produženi stražnji nosač PLA6 i provjerite ima li dovoljno prostora izvan prolaza. Tehničar mora prilagoditi smjer vodiča motora prema ožičenju i ponovno provjeriti ispravan redoslijed krila. Zajednički vodič i zaštitni vodič PE pritom se ne smiju zamijeniti.
II. Prednji nosač i montažne dimenzije
Za WG5000 vrijedi D = 850 mm. Dimenziju E odaberite prema vrijednosti A u tablici. D je montažna mjera prema crtežu; hod klipnjače je druga vrijednost. Zavarite nosač na čvrsti dio krila; kao alternativa za pričvršćivanje vijcima služi NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

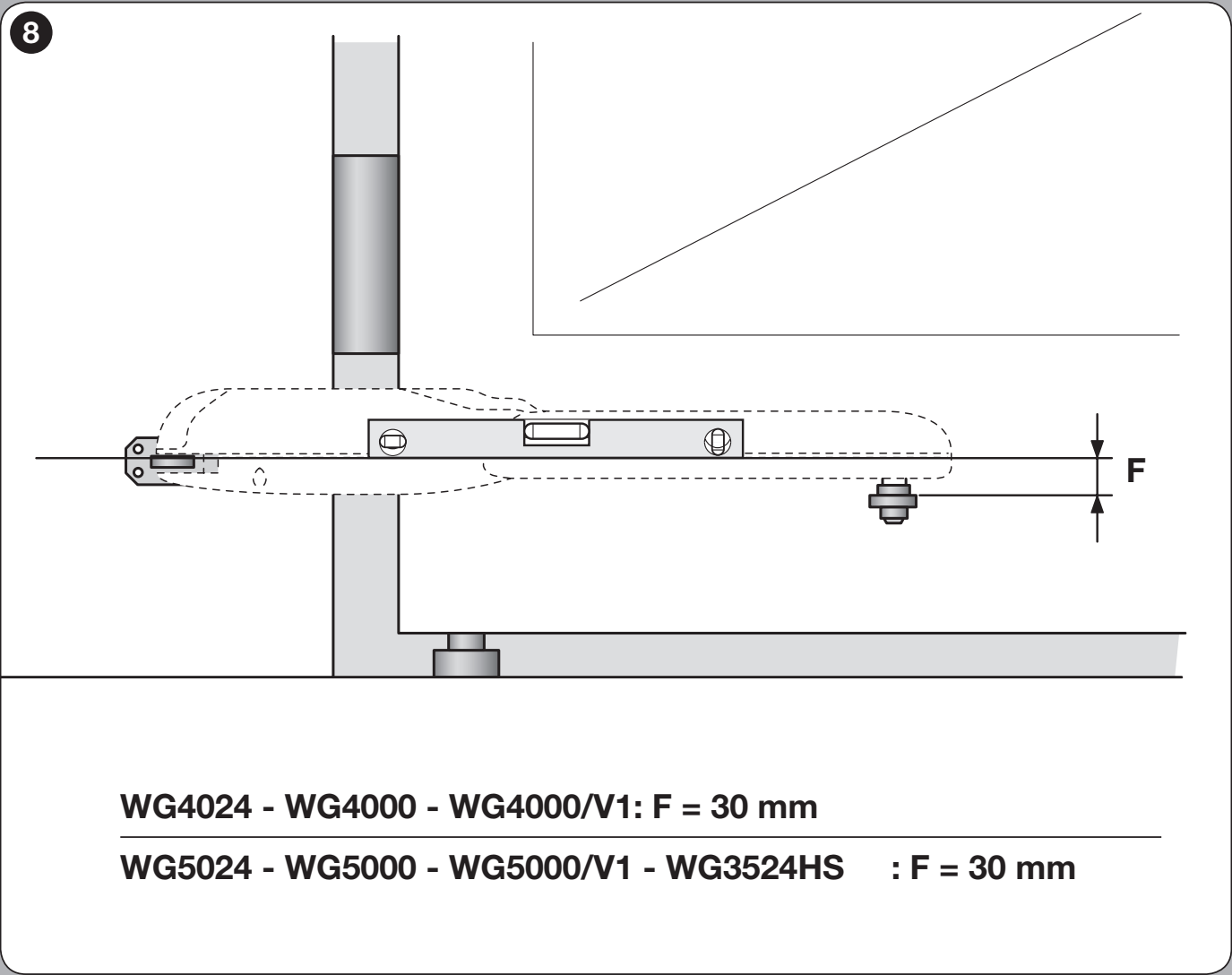

Prednji prihvat na krilu nalazi se F = 30 mm niže od stražnjeg prihvata na stupu, kao što prikazuje slika. To ne znači da je cijeli motor nagnut: njegovu ispravnu ugradnju provjerite libelom. Prije zavarivanja provjerite oba položaja motora i može li se dosegnuti nosač na krilu.
III. Pričvršćivanje motora

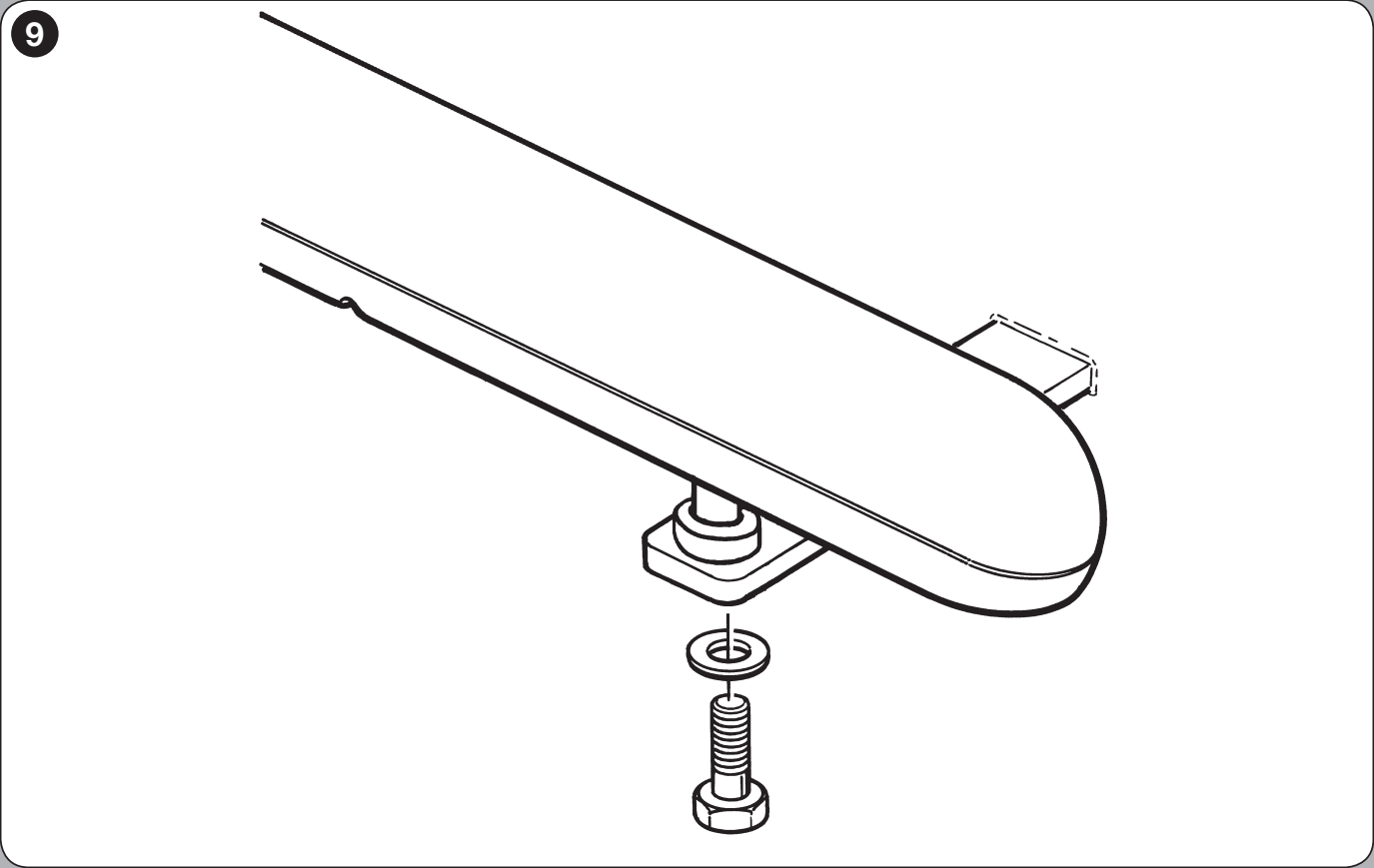

- Pričvrstite motor na stražnji nosač isporučenim vijkom, podloškom i maticom. Zategnite maticu, a zatim je otpustite za približno 1/10 okretaja, kako bi ostao potreban minimalni zazor.

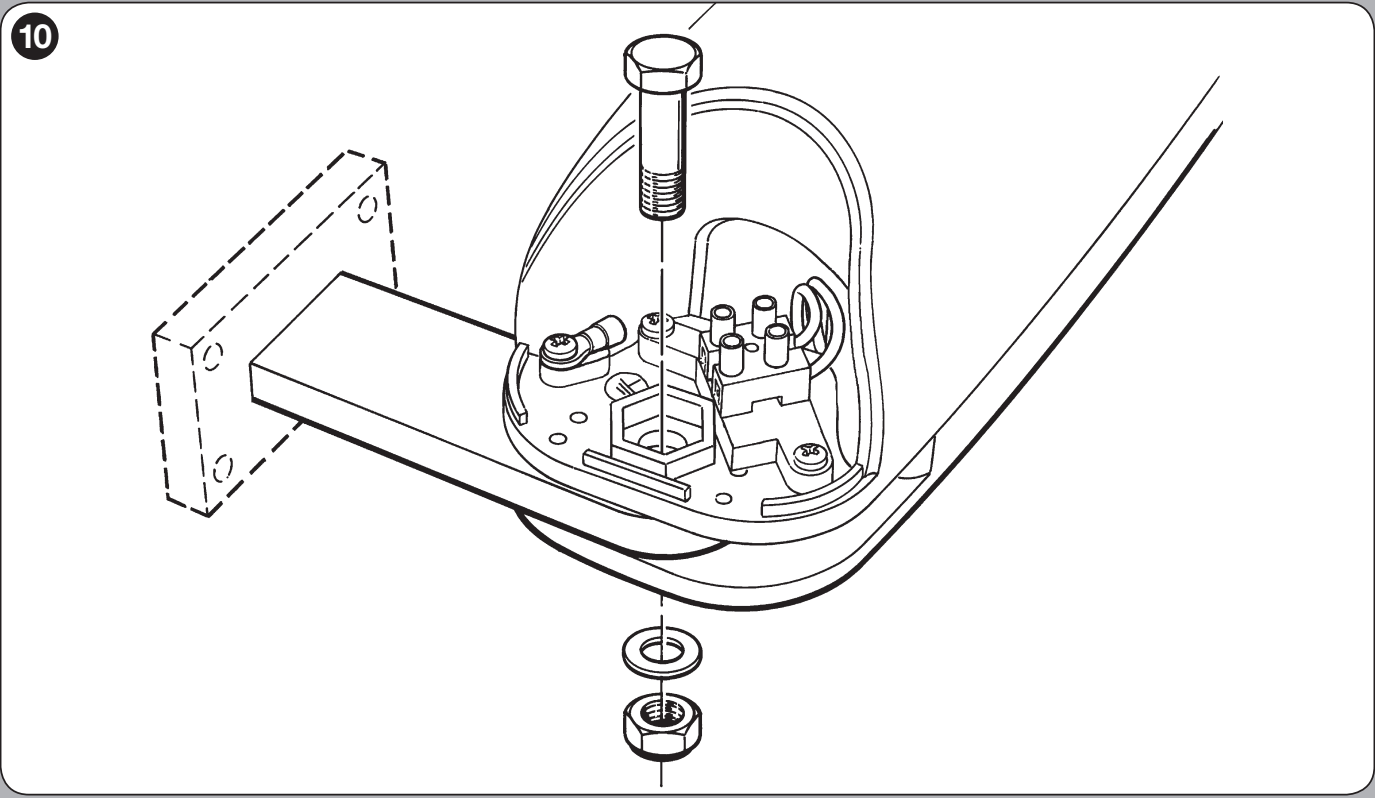

- Prednji dio spojite s nosačem isporučenim dijelovima i zategnite kao što je prikazano na slici.
- Ručno provjerite cijeli hod; ne smije biti zapinjanja ni bočnog opterećenja. Učvrstite naljepnicu s postupkom deblokiranja u blizini pogona.

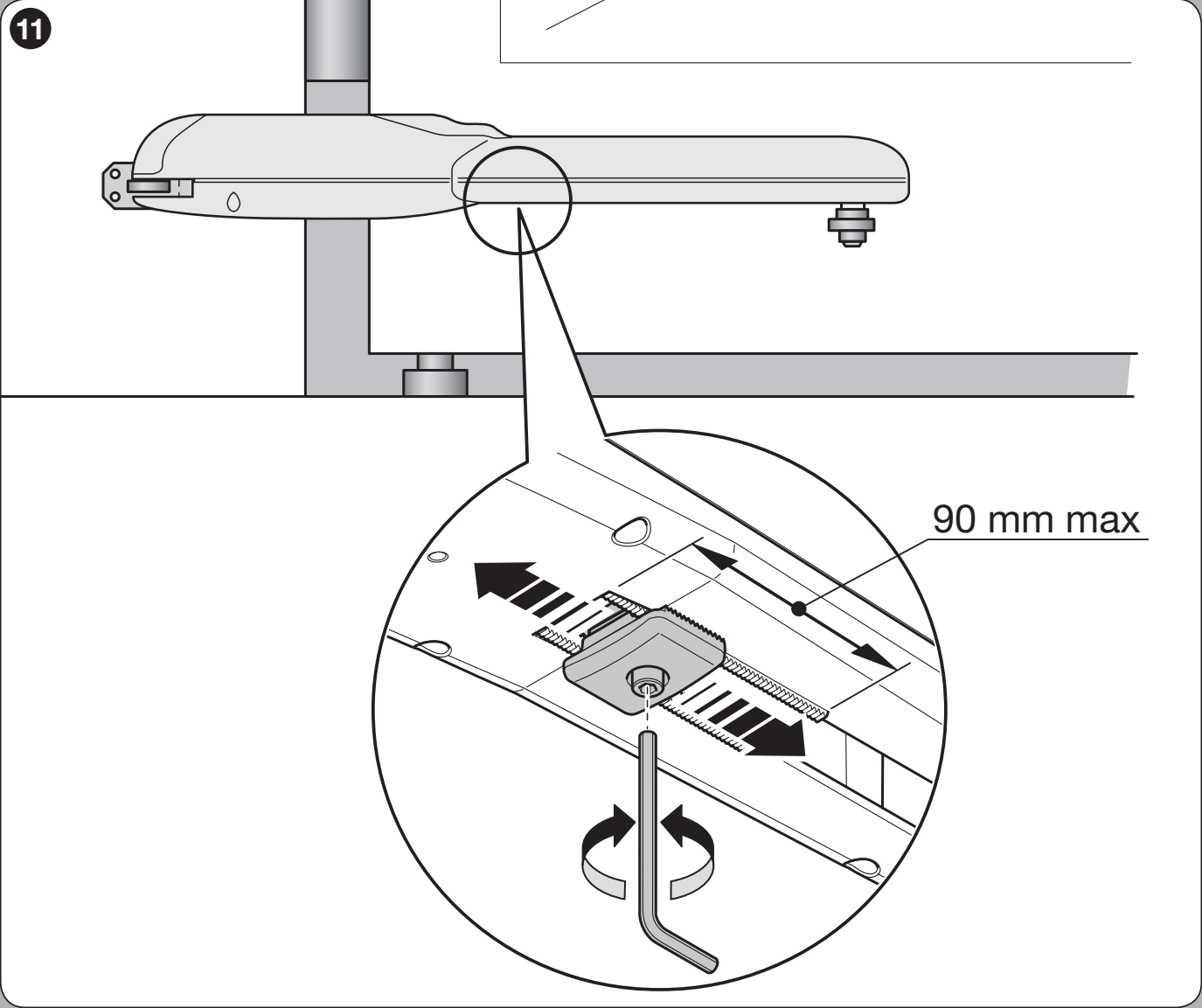

IV. Podešavanje mehaničkog graničnika
Unaprijed montirani graničnik mehanički određuje položaj otvaranja; nije riječ o električnoj krajnjoj sklopki. Pri zatvaranju osigurajte čvrsti graničnik vrata. Za MC800 potrebni su mehanički graničnici u oba smjera.
- Isključite napajanje i deblokirajte motor.
- Otpustite vijak mehaničkog graničnika.
- Ručno otvorite krilo do željenog položaja.
- Pomaknite graničnik do zatiča i zategnite vijak. Pridržavajte se dimenzije 90 mm maks. označene na detalju podešavanja graničnika. Ta dimenzija nije ukupni hod motora; on za WG5000 iznosi 470 mm.
- Ručno zatvorite krilo i osigurajte pogon. Zatim provedite učenje i ispitivanje cijelog sustava.

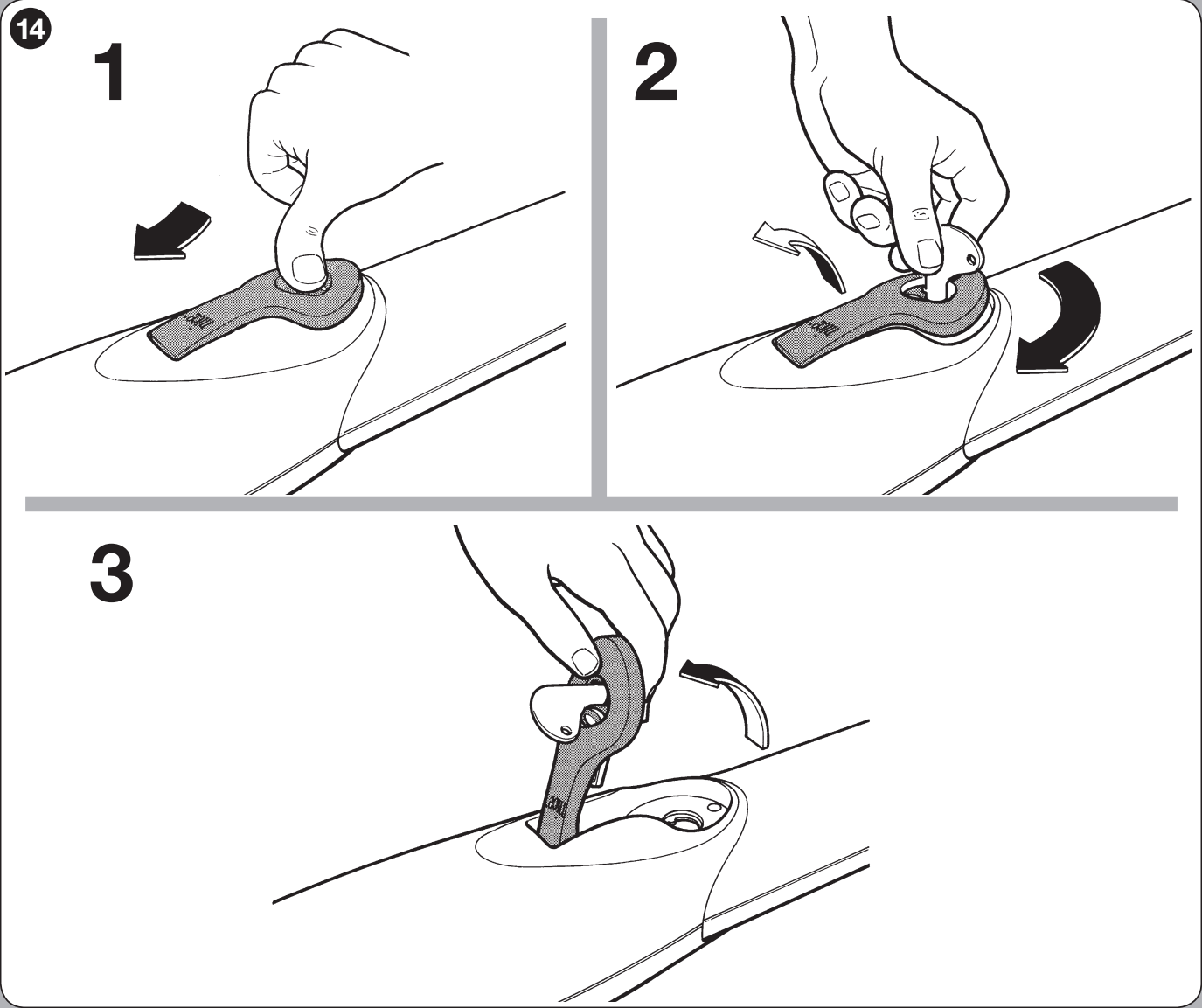

Ručno deblokiranje u slučaju nestanka struje
- Zaustavite vrata, isključite napajanje i osigurajte krilo od samostalnog pomicanja. Ako je ugrađena električna brava, najprije je otključajte.
- Pomaknite zaštitni poklopac brave, umetnite ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite ručicu za deblokiranje i pridržavajte je tijekom pomicanja. Sada možete ručno pomicati krilo.
- Prije automatskog rada spustite ručicu, okrenite ključ u smjeru suprotnom od kazaljke na satu, izvadite ga i zatvorite zaštitni poklopac. Provjerite je li pogon blokiran.
Ako su vrata jedini ulaz na posjed, pristup mehanizmu za deblokiranje predvidite već prije montaže. U slučaju kvara nemojte nastaviti s automatskim radom dok ne utvrdite uzrok.
Ožičenje
Sljedeći presjeci i duljine vrijede za sustav s MC800/MCA5R30. Mrežne i motorne kabele odvojite od niskonaponskih signala, zaštitite ih od vode i pomicanja krila te učvrstite u kabelskim uvodnicama. Napajanje mora imati odgovarajuću zaštitu i mogućnost potpunog isključivanja.
| Krug | Kabel | Duljina prema MC800 |
|---|---|---|
| Napajanje upravljačke jedinice | 3 × 1,5 mm² | Do 30 m; za dulje vodove 3 × 2,5 mm² i zaštitno uzemljenje automatizacije prema uputama. |
| Svaki motor od 230 V | 4 × 1,5 mm² | Do 10 m, uključujući zaštitni vodič PE. |
| Signalna svjetiljka ELAC | 2 × 1,5 mm² | Do 20 m. |
| Fotoćelije BlueBUS | 2 × 0,5 mm² | Do 20 m; za duljinu veću od 20 do 40 m 2 × 1 mm², bez polariteta. |
| Ključni prekidač | 2 kabela 2 × 0,5 mm² | Do 50 m. |
| Električna brava | 2 × 1 mm² | Do 10 m. |
| Antena | RG58 | Do 20 m; preporučuje se manje od 5 m. |
Samo relejne fotoćelije EPM zahtijevaju napajanje i signalni kontakt; broj vodiča ovisi o shemi TX/RX i odabranom načinu testiranja. Cjelokupno ožičenje i montaža MC800.

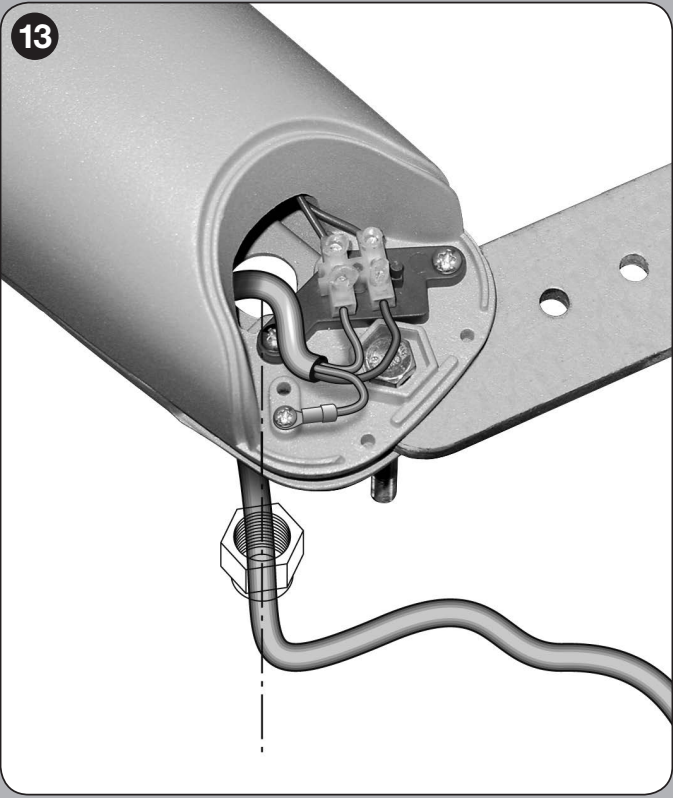

Spajanje motora i polaritet pribora
WG5000 je motor od 230 V AC. Ne spaja se na 24 V izlaz za motor upravljačkih jedinica MC424L ili MC824H. Vodiče motora za otvaranje / zajednički vodič / zatvaranje i zaštitni vodič PE spojite prema oznakama na motoru i upravljačkoj jedinici. Riječ je o izmjeničnom krugu, a ne o polaritetu +/−. Motor nema zaseban vodič enkodera ni električne krajnje sklopke bez napona.
Ako se na MC800 koristi jedan motor, upotrijebite M2. Ako se koriste dva motora M2 prvi otvara, a M1 prvi zatvara. Za promjenu smjera zamijenite krajnje vodiče za smjer odgovarajućeg motora; zajednički vodič i PE ostaju na predviđenim stezaljkama. Sve radove na ožičenju obavljajte bez napajanja.
| 3 / 4 – pomoćno napajanje | 3 = 0 V (−), 4 = Common +24 V DC (+), ukupno maks. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, uključeno napajanje fotoćelija, maks. 4 W. U stanju pripravnosti Standby isključuje se; nemojte zamijeniti sa stezaljkom OGI na starijoj ploči. |
| 6 / 7 – BlueBUS | Dvožično napajanje i prijenos podataka; bez polariteta +/−. |
| FLASH | Samoblicajuća signalna svjetiljka 230 V AC, maks. 21 W, na primjer ELAC. Niskonaponski ELDC nemojte spajati na ovaj izlaz. |
| 1 / 2 – ELS | Električna brava 12 V AC, maks. 15 VA; bez DC polariteta. |
| 4 / 13 – SbS | Beznaponski NO kontakt za korak-po-korak upravljanje; ne dovodite na njega vanjski napon. |
| 4 / 14, 4 / 15 | Beznaponski NO kontakti: otvaranje / zatvaranje. |
| 4 / 12 – STOP | Naučeni sigurnosni ulaz NO, NC ili 8,2 kΩ, ovisno o spajanju zaštite. |
| 8 / 9 / 10 – AUX | U načinu rada s relejnim fotoćelijama: PHOTO / PHOTO1 / PHOTO2, zajednički kontakt 4; LP svijetli. Ulaz 11 u ovom je načinu rada STOP. Neiskorišteni AUX priključci ostaju slobodni; nemojte dodavati univerzalne premosnice. |

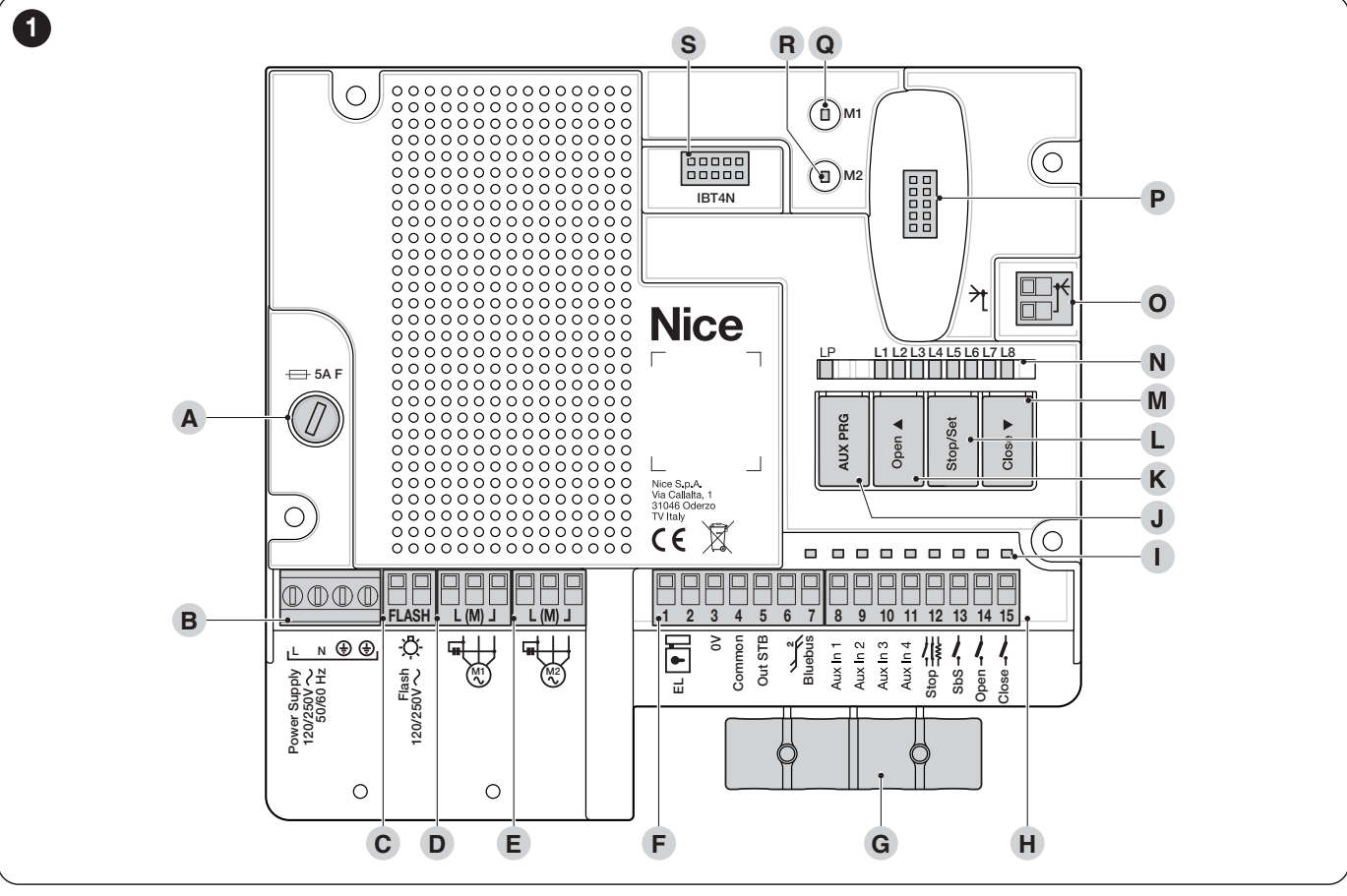

Na ploči se nalaze tipke Open ▲, Stop/Set i Close ▼, LED-ice L1–L8 i tipka AUX PRG. Prijamnik se priključuje u konektor SM. Detaljno spajanje pojedinih stezaljki.
Fotoćelije, testiranje i sigurnosni rub
MC800/MCA5R30 podržava relejne i BlueBUS fotoćelije, uključujući kombinirano spajanje. Način AUX za relejne fotoćelije ne može se koristiti istodobno s AUX-om za električne krajnje prekidače; WINGO ih ne izvodi na AUX. Napajanje TX/RX-a mora odgovarati načinu Standby ili fototestu.

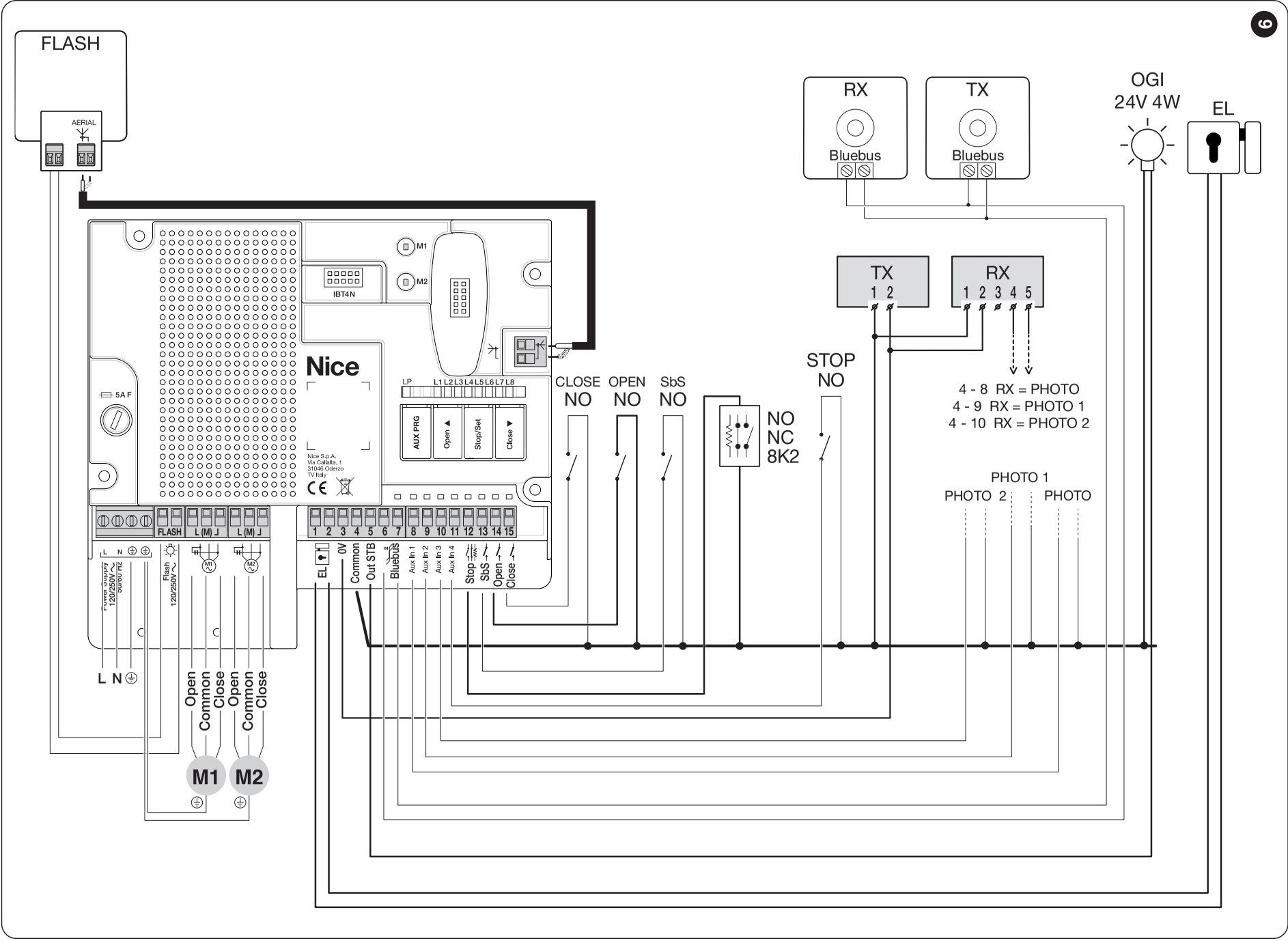

Shema prikazuje kombinirano spajanje bez fototesta, Standby je isključen. Za drugi način rada upotrijebite odgovarajuću shemu; nije dovoljno premjestiti samo jednu premosnicu. Za EPM s napajanjem istosmjernom strujom vrijedi TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. Kontakt COM/NC spaja se između 4 Common i odabranog ulaza PHOTO 8, 9 ili 10. Relejne fotoćelije, fototest i Standby.
BlueBUS fotoćelije spojite paralelno dvjema žicama, bez polariteta. TX i RX jednog para moraju imati istu adresu, a pojedini parovi međusobno različite adrese. Nakon promjene spojeva ponovno pokrenite prepoznavanje uređaja. Adresiranje i reakcije BlueBUS fotoćelija.
Za automatizaciju s MC800 potrebni su osjetljivi sigurnosni rubovi. Instalater će predložiti tip i položaj prema točkama prignječenja i rezultatima ispitivanja. Fotoćelije štite samo prostor koji stvarno nadziru. Spajanje sigurnosnih uređaja na STOP.
Prvo puštanje u rad s MC800 / MCA5R30
Prije uključivanja provjerite čvrsto pričvršćenje, osiguran deblokirni mehanizam, graničnike, vodilice, smjer motora, redoslijed M1/M2 i sve zaštitne uređaje. Pri prvom pomicanju prostor oko vrata mora biti slobodan, a tehničar spreman za zaustavljanje kretanja.
- Nakon uključivanja BlueBUS bi trebao treperiti otprilike jednom u sekundi; LED-ice priključenih BlueBUS TX/RX uređaja trebale bi treperiti, a FLASH bi trebao biti ugašen. Ako ti uvjeti nisu ispunjeni, najprije otklonite pogrešku u spojevima.
- Prepoznavanje uređaja: držite pritisnute Open ▲ + Stop/Set i otpustite ih kad L1/L2 počnu brzo treperiti, nakon otprilike 3 s. Nakon uspješnog postupka STOP svijetli, a L1/L2 se gase. Postupak izvedite i kada dodatna oprema nije ugrađena.
- Automatsko učenje položaja: držite pritisnute Stop/Set + Close ▼ i otpustite ih kad L3/L4 počnu brzo treperiti, nakon otprilike 3 s. Slijedi zatvaranje M1, zatvaranje M2, otvaranje M2, otvaranje M1, zatvaranje M1 i zatvaranje M2 do odgovarajućih graničnika. Kod jednog motora radi samo M2.
- Ako se motor pri prvom zatvaranju umjesto toga otvara, prekinite učenje pritiskom na tipku Open ili Close. Isključite napajanje, ispravite smjer i ponovite učenje od početka. Kod dvokrilnih vrata s obrnutim redoslijedom krila ispravite dodjelu M1/M2. Jedini motor ostavite na M2; u slučaju pogrešnog smjera zamijenite samo njegove žice za promjenu smjera.
- Uspješno učenje položaja potvrđuje se gašenjem L3/L4. Aktiviranje fotoćelije ili STOP-a prekida učenje; otklonite uzrok i ponovite cijeli postupak.
- Isprobajte ponovljeno otvaranje, zatvaranje i zaustavljanje, svaki sigurnosni element, preklapanje krila i deblokiranje te izmjerite sile cijelog sustava. U uporabu predajte samo vrata koja su uspješno ispitana.
Pri ispitivanju samog WINGO-a mora biti moguće ručno pomicanje silom od najviše 390 N. To je gornja granica ispitivanja, a ne cilj za vrata koja se teško pomiču niti postavka sile udarca. Sile tijekom automatskog pomicanja tehničar procjenjuje posebnim mjerenjem.
Postavke i upravljači
Sam motor nema tipke za programiranje ni radijski prijamnik. Sila, stanka, automatsko zatvaranje, usporavanje i odgoda krila podešavaju se na ugrađenoj upravljačkoj jedinici. Nakon promjene sigurnosnih parametara ponovite ispitivanja. WINGO je elektromehanički; za njega nemojte aktivirati održavanje tlaka hidrauličnih motora.
Programiranje i tablice MC800 · Ručno i kombinirano učenje položaja
Pri uparivanju daljinskog upravljača presudni su konkretni prijamnik i pohranjeno kodiranje, a ne samo frekvencija. Trenutačni kompleti uključuju OXIBD i INTI2. Dvosmjerni ON3EBD zahtijeva podržani OXIBD; ON3ELR koristi se s OXILR. Vanjska antena OXIBD priključuje se izravno na prijamnik prema njegovim uputama, a ne automatski na antenski ulaz osnovne ploče iz starije sheme.
Uparivanje i brisanje daljinskih upravljača
Što provjeriti u slučaju problema
| Simptom | Što provjeriti |
|---|---|
| Motor se ne pomiče | Napajanje, osiguranost deblokirnog mehanizma, STOP i fotoćelije. Osigurače i električne krugove tehničar provjerava uz isključeno napajanje. |
| Motor radi, krilo miruje | Osiguranost deblokirnog mehanizma, spoj nosača i oštećenja mehanike. |
| Krilo se zaustavlja ili vraća | Najprije provjerite ručno pomicanje, šarke, graničnike i prepreke; zatim fotoćelije i sigurnosne postavke. Nemojte povećavati silu dok ne utvrdite uzrok. |
| Pogrešan smjer ili redoslijed | Žice za promjenu smjera i, kod dva motora, dodjelu M1/M2. Jedini motor ostaje na M2; zajednička žica i PE ne mijenjaju se. |
| Daljinski upravljač ne reagira, tipka radi | Baterija, kompatibilnost, učenje daljinskog upravljača i antena prijamnika. |
| Pogreška nakon zamjene dodatne opreme | Spajanje, napajanje, AUX ili BlueBUS adrese te ponovljeno prepoznavanje uređaja. |
Broj treptaja i postupci popravka: dijagnostika MC800. Resetiranje upravljačke centrale, brisanje prijamnika i učenje položaja različiti su postupci. Prije resetiranja zabilježite postavke i slijedite upute za svoju upravljačku ploču.
Kompatibilna dodatna oprema
Dodatnu opremu odaberite prema stvarnoj upravljačkoj jedinici, njezinim izlazima i ugrađenom prijamniku.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka centrala | Upravljanje jednim ili dvama motorima, ovisno o odabranom modelu. | MC800 / MCA5R30; MC200 za jedan motor. Stariji MCA5 drugačija je servisna verzija. |
| Signalna svjetiljka | Upozorava na kretanje. Napon mora odgovarati izlazu centrale. | ELAC za MC800 FLASH 230 V AC. Odabir signalnih svjetiljki prema napajanju i funkciji izlaza. |
| Fotoćelije | Nadziru odabrano područje vrata. MC800/MCA5R30 omogućuje kombiniranje relejnih fotoćelija i fotoćelija BlueBUS prema shemi. | EPM, EPMOR, EPMA – relejne. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW treba sučelje IBW. FT210B nije uobičajena zamjena za fotoćelije za MC800; kompatibilnost zaštite ruba treba zasebno procijeniti. Spajanje. |
| Daljinski upravljač | Za daljinsko upravljanje vratima. | |
| Prijamnik | Radio odaberite prema kodiranju daljinskih upravljača. Pametno upravljanje zahtijeva određeno kompatibilno sučelje i napajanje. | Utični radijski prijamnici: OXIBD, OXI, OXILR. BIDI-WIFI i BiDi-ZWave ovisno o kompatibilnosti i zauzetosti priključka. Kabelski Wi-Fi prijamnici, primjerice Zamel sa SUPLA, spajaju se preko beznaponskog kontakta; njihovo napajanje mora odgovarati specifikacijama modula. GSM moduli odaberite odgovarajuće napajanje i beznaponski NO izlaz. Pri većoj potrošnji upotrijebite zaseban izvor napajanja. |
| Antena | Poboljšava prijam odgovarajućeg prijamnika; pridržavajte se uputa za njegovo ožičenje. | ABFKIT ili antenu odgovarajuće signalne lampe. ELDC ima antenu, ali se njegovo niskonaponsko svjetlo ne smije spojiti na 230 V FLASH MC800. Kod OXIBD-a koaksijalni kabel spaja se izravno na prijamnik. |
| Tipkovnica | Upravljanje vratima putem odgovarajućeg prijamnika ili dekodirajućeg sučelja; sam podatkovni element nije izravan NO kontakt. | |
| Ključni prekidač |
Za upravljanje vratima ključem putem prekidača koji je kabelom spojen na pogon, na bilo kojem mjestu. |
|
| Čitači kartica | Upravljanje vratima putem odgovarajućeg prijamnika ili dekodirajućeg sučelja; sam podatkovni element nije izravan NO kontakt. |
|
| Električne brave | Dodatno osiguranje krila, ovisno o konstrukciji i opterećenju; kod MC800 izlaz ELS 12 V AC / 15 VA. | Vodoravni PLA11 ili okomiti PLA10. Prije ručnog pomicanja otključajte i bravu. |
Okvirni vijek trajanja
Zbrojite odgovarajući indeks mase i duljine te dodajte ostale čimbenike. U svakoj skupini mase ili duljine upotrijebite samo jedan odgovarajući redak. Na temelju ukupnog postotka očitajte okvirni broj ciklusa na grafikonu.
| Utjecaj | Indeks |
|---|---|
| Masa krila | više od 100–200 kg → 0 % više od 200–300 kg → 10 % više od 300–400 kg → 20 % više od 400–500 kg → 30 % |
| Duljina krila | 1–2 m → 0 % više od 2–3 m → 10 % više od 3–3,5 m → 20 % |
| Temperatura / vlažnost | Iznad +40 °C ili ispod 0 °C, odnosno pri vlažnosti iznad 80 % → 20 % |
| Puno krilo | 15 % |
| Vjetrovito područje | 15 % |

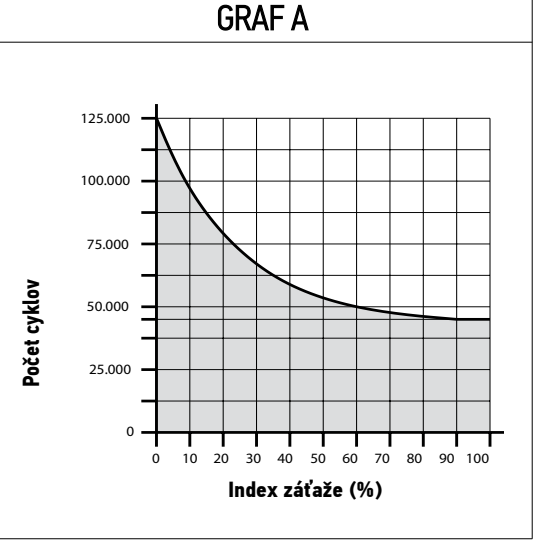

Grafikon daje procjenu uz redovito održavanje, a ne jamstvo broja godina ili ciklusa. Ne može zamijeniti grafikon dopuštene mase i duljine krila. Monter procjenjuje radno opterećenje i sigurnosne zahtjeve za cijela vrata.
Održavanje i sigurna uporaba
Najkasnije svakih 6 mjeseci provjerite pričvrsne elemente, nosače, šarke, istrošenost, koroziju, podmazivanje pužnog vijka, graničnike, deblokadu i ožičenje. Nakon održavanja tehničar ponovno provjerava kretanje i sve zaštitne elemente. Pri intenzivnoj uporabi odredite interval prema uvjetima rada.
Dok se vrata pomiču, ne dodirujte motor ni krilo te prolazite tek nakon što se vrata potpuno otvore i zaustave. Djeca se ne smiju igrati u blizini vrata ni s daljinskim upravljačima. Ako vrata imaju prolazna vrata, njihovo otvaranje mora onemogućiti pokretanje automatike. Redovito uklanjajte prepreke i čistite prozorčiće fotoćelija. U slučaju neuobičajenog zvuka, oštećenja ili samostalnog kretanja isključite napajanje i osigurajte popravak.
Tehnički podaci NICE WINGO WG5000
| Tip | Elektromehanički nepovratni pogon za jedno krilo, bez ugrađene upravljačke jedinice. |
|---|---|
| Napajanje motora | 230 V AC / 50 Hz |
| Maksimalna / nazivna struja | 1,5 A / 0,5 A |
| Maksimalna / nazivna ulazna snaga | 200 W / 130 W |
| Hod | 470 mm |
| Brzina u praznom hodu | 0,013 m/s |
| Maksimalna / nazivna sila | 1 700 N / 600 N |
| Ciklusi na sat | 30 pri nazivnoj sili; rezultat ovisi o uvjetima ugradnje. |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +50 °C |
| Razred izolacije | F |

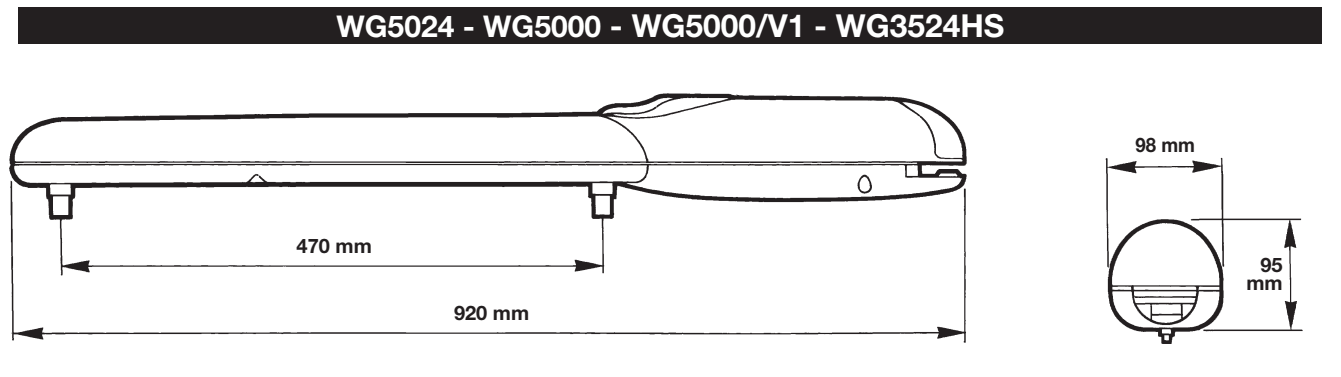

| Dimenzije | 920 × 98 × 95 mm (duljina × širina × visina) |
| Masa motora | 6 kg |
| Mehanički graničnik | Unaprijed montiran graničnik za otvaranje; zatvaranje zaustavlja čvrsti graničnik vrata. |
