NICE rampe i barijere
Profesionalne rampe talijanskog proizvođača Nice
Rampe jednostavan su i učinkovit način za kontrolu ulaska i izlaska u krugove, tvrtke, poduzeća, parkirališta ili druga zaštićena mjesta. Rampa tako može služiti kao parkirna rampa, cestovna rampa, ulazna rampa ili sigurnosna rampa u kombinaciji s kliznim vratima.
U članku ćete pročitati:
Prednosti rampi
- Pouzdan uređaj
- Zauzimaju malo prostora, potrebna je minimalna građevinska priprema
- Kvalitetna izrada, postojana boja
- Dostupna je i izvedba kućišta rampe od nehrđajućeg čelika (INOX)
- Širok izbor mogućnosti upravljanja
- Mogućnost priključivanja rezervni izvor napajanja, a kod kompatibilnih modela BAR i solarnog napajanja Solemyo
- Jednostavno deblokiranje (u slučaju nestanka struje)
- Sastavit ćemo idealan komplet baš za vašu situaciju
- Certifikacija

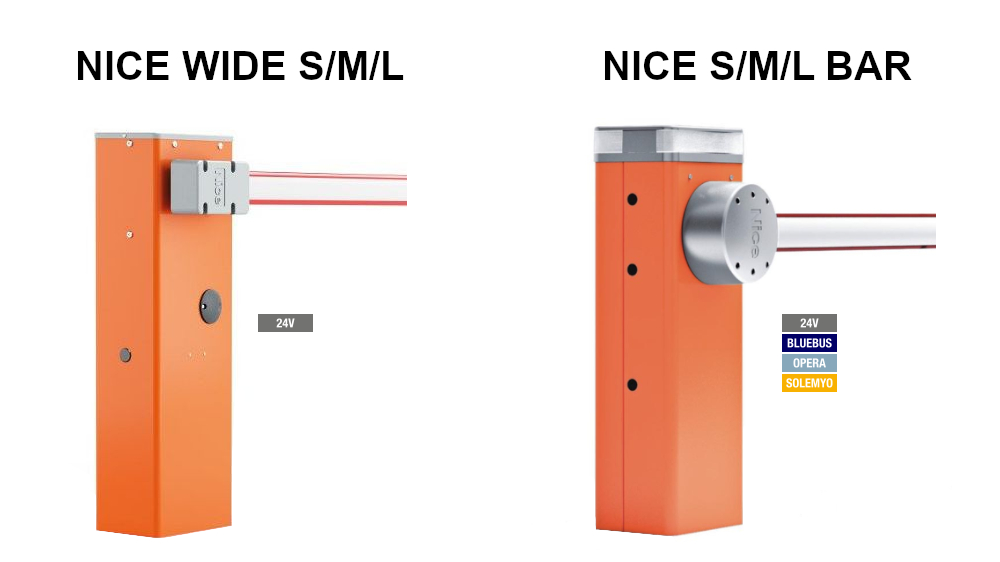

Podjela rampi
Rampe Nice dijelimo na WIDE i BAR. Pri odabiru usporedite konkretan model, potrebnu širinu prolaza, broj otvaranja na sat i željeni način upravljanja.
NICE WIDE prikladne su za uobičajeni rad i, ovisno o modelu, podnose najviše 100 do 300 ciklusa na sat. Mogu se opremiti rezervnom baterijom.
NICE BAR nemaju sve jednake performanse. M3BAR prikladna je za vrlo intenzivan rad i brzo propuštanje vozila. Kod modela M5BAR, M7BAR i L9BAR važna je i duljina ramena. S-BAR ima maksimum od 100 ciklusa/h, dakle manje od WIDE M.
Upravljačka jedinica i rezervna baterija
WIDE se jednostavno podešava za uobičajenu upotrebu. BAR nudi naprednije funkcije. S-Bar ima vlastitu jedinicu, različitu od jedinica M-Bar i L-Bar.
| Serija rampe | Podešavanje jedinice | Rezervna baterija |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikroprekidači i trimeri. | PS324 |
| S-Bar | XBA20R10: tipke i LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: zaslon i joystick. | PS224 |
S-Bar podržava brojanje ciklusa i upozorenje za servis. M-Bar i L-Bar omogućuju i sinkronizaciju dviju nasuprotnih rampi u načinu rada master/slave.

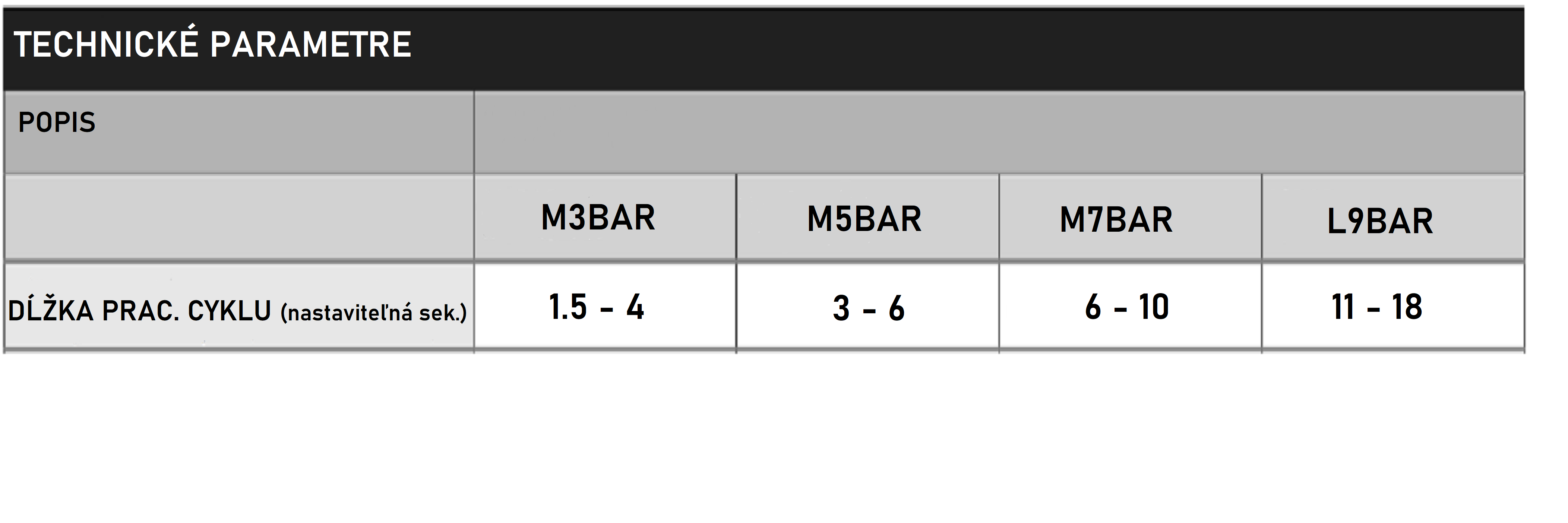

Usporedba modela i maksimalnog broja ciklusa
Jedan ciklus znači otvaranje i zatvaranje rampe. Presudan je broj otvaranja u najprometnijem satu, a ne samo dnevni prosjek.
| Model | Maks. ciklusa/h | Vrijeme otvaranja |
|---|---|---|
| WIDE S | 100 | od 4 s |
| WIDE M | 300 | od 3,5 s |
| WIDE L | 200 | od 5 s |
| S-BAR | 100 | od 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Vrijednosti su maksimalne prema proizvođaču pri nazivnom opterećenju. Stvarna učestalost ovisi o ramenu, dodatnoj opremi i postavkama. Kod S4BAR-a s rasvjetom XBA4 maksimum je 80 ciklusa/h, a vrijeme otvaranja dulje je od 5 s. Navedeni ciklusi ne predstavljaju zajamčeni broj vozila koja se mogu propustiti.
BlueBUS, rezervna baterija i solarno napajanje
BlueBUS pojednostavljuje spajanje kompatibilnih fotoćelija i druge dodatne opreme pomoću dviju žica. One osiguravaju napajanje i komunikaciju dodatne opreme. S-BAR, M-Bar i L-Bar koriste BlueBUS, a WIDE klasične fotoćelije s relejem.
Pri naručivanju fotoćelija razlikujte: za WIDE fotoćelije s relejem EPM, za S-Bar, M-Bar i L-Bar EPMB s BlueBUS-om.
Rezervna baterija spaja se zasebno, a ne putem BlueBUS-a. Dostupna je i za WIDE. Solarno napajanje Solemyo namijenjeno je kompatibilnim modelima BAR; WIDE ga ne podržava. Odaberite konkretan solarni komplet prema modelu i njegovoj upravljačkoj jedinici. Upravljanje mobitelom dodatna je zasebna nadogradnja, ovisno o upotrijebljenom modulu.
U rampama se koriste motori od 24 V, što omogućuje njihovu upotrebu i u gotovo neprekidnom radu. Rampe imaju amperometrijsku zaštitu. Kada ruka rampe naiđe na prepreku, potrošnja struje naglo poraste, a upravljačka jedinica prepoznaje da je ruka udarila u prepreku. Nakon detekcije prepreke ruka se može zaustaviti ili vratiti u otvoreni položaj (ovisno o postavci).
Povoljniji kompleti
Rampe nudimo u povoljnijim kompletima. Oni osim same rampe i ruke uključuju i dodatnu opremu, kao što su prijamnik, daljinski upravljač, fotoćelije i signalna svjetiljka. Komplet uključuje i gumena zaštita od udaraca za ruku, a komplet s dvije ruke uključuje i spojnicu za te ruke.
Komplete prvenstveno dijelimo prema duljini ruke i odgovarajućoj rampi, koja će podizati tu ruku. Ruke su dostupne u duljinama od 3, 4 i 5 metara, no zahvaljujući originalnoj spojnici može se kombinirati ukupna duljina do 9 metara.. Same rampe dijelimo prema snazi, brzini podizanja ruke i broju ciklusa, koje mogu obaviti u jednom satu.
Duljina ruke i slobodan prolaz
Duljina ruke nije jednaka širini slobodnog prolaza. Slobodan prolaz jest širina raspoloživa za vozilo kada je rampa otvorena. Najprije izmjerite potrebnu širinu prolaza, a zatim odaberite ruku i rampu prema nacrtu za montažu.
| Model | Slobodan prolaz prema uputama | Ruka u kompletu (nazivna duljina) | Dostupni kompleti |
|---|---|---|---|
| WIDE S | Ovisno o montaži* | 4 m | Komplet 4 m |
| WIDE M | Ovisno o montaži* | 4 m | Komplet 4 m |
| WIDE L | Ovisno o montaži* | 5 / 6 / 7 m | Komplet 5 m Komplet 6 m Komplet 7 m |
| S-BAR | do 4 m | 4 m | Komplet 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Komplet 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Komplet 4 m Komplet 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Komplet 6 m Komplet 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Komplet 8 m Komplet 9 m |
* Za WIDE je navedena nazivna duljina ruke u kompletu, a ne zajamčena širina slobodnog prolaza. Slobodan prolaz ovisi o položaju kućišta i načinu pričvršćivanja ruke. Za M-Bar/L-Bar navedeni su rasponi iz uputa za modele M3BAR, M5BAR, M7BAR i L9BAR. Dodaci na ruci mogu ograničiti njezinu iskoristivu duljinu.
Primjerice, ruka NICE XBA15 fizički je duga 3 150 mm. Za M3BAR u uputama je navedena maksimalna širina slobodnog prolaza od 2,82 m. Oznaka kompleta „3 m” stoga ne znači automatski 3 m slobodnog prolaza.
U slučaju posebnih zahtjeva možemo prilagoditi komplete prema vašim uputama.
Naša ponuda rampi i ruku
U ponudi imamo rampe i ruke i zasebno, pa cijeli sklop možete sami kombinirati. Ipak, treba obratiti pozornost na kompatibilnost pojedinih dijelova, a mi ćemo vam rado pomoći. Dostupna je i tehnička podrška.
Osim toga, u našoj ponudi pronaći ćete i dodatnu opremu za rampe, kao što su oslonac za ruku, preklopni oslonac, aluminijska zaštitna ograda ispod ruke ili zglob za preklapanje za krakove za niske prostore.
Za niske prostore: zglob za preklapanje WIA11 je za WIDE M, XBA11 za M3BAR i M5BAR. Prije odabira potrebno je izmjeriti visinu stropa. Kod potpornja i donjeg rukohvata provjerite dopuštenu kombinaciju s krakom i njegovu uravnoteženost.
Posebna kategorija je sigurnost. NICE rampe imaju integriranu detekciju prepreka, pri čemu se krak nakon udara u prepreku odmah vraća natrag.
Za veću sigurnost rampa može sadržavati i sigurnosne fotoćelije, zaštitne gume ili razna upozoravajuća signalne svjetiljke, semafori i svjetla. Preporučeni dodatak su reflektirajuće naljepnice, koje se lijepe izravno na krak rampe. Time se povećava vidljivost samog kraka i sprječavaju česti udarci u njega.
Vanjski semafor može se priključiti na WIDE i BAR. Ugrađeni XBA8 u gornji poklopac namijenjen je za M-Bar i L-Bar. Za vanjski semafor potrebno je odabrati odgovarajući napon, snagu i način spajanja prema upravljačkoj jedinici.
Snažniji udarac u krak može oštetiti krak rampe. Kod odabranih modela krak se može opremiti zglobnim nosačem koji pri udarcu pomaže ograničiti oštećenje rampe.
- NICE WIA10 - nosač za bočno preklapanje kraka za WIDE S i WIDE M, s krakom do 4 m.
- NICE XBA10 - nosač za bočno preklapanje kraka za M3BAR i M5BAR, s krakom do 4 m.
Riječ je o dodatnoj opremi po izboru. Nije riječ o standardnom automatskom odvajanju kraka kod svake rampe.
Popularno proširenje rampe je magnetski detektor metala. On može prepoznati metalne dijelove automobila i potom rampi poslati naredbu. Rezultat može biti potpuno automatizirani sustav koji otvara rampu nakon detekcije automobila ili brojač automobila na parkiralištu koji broji ulaske i izlaske vozila.
Za kompatibilne jedinice M-Bar i L-Bar u ponudi su detektori LP21 i LP22 i komplet za izradu indukcijske petlje. Sam detektor registrira vozilo. Za brojanje slobodnih mjesta ili naizmjenično propuštanje vozila uz semafore potrebno je i odgovarajuće upravljanje.
Mogućnosti upravljanja rampom
Rampa je elektronički uređaj kojim se najčešće upravlja klasičnim daljinskim upravljačem. Može se kupiti i upariti u bilo kojem trenutku. Može se i jednostavno izbrisati. Prijamnik u rampi može raditi sa stotinama daljinskih upravljača (npr. prijamnik NICE OXIBD ima memoriju za 1024 koda).
Daljinski upravljači i prijamnici iz naše ponude
Za uobičajeno upravljanje možete birati između više serija NICE s promjenjivim kodom. Važna je kompatibilnost s prijamnikom i njegovim kodiranjem, kao i kod pogona Robus.
| Primjena | Daljinski upravljač i prijamnik |
|---|---|
| FloR i Era FloR | FLO2R-S i FLO2RE: 2 kanala. FLO4R-S i FLO4RE: 4 kanala. |
| Era One | ON2E: 2 kanala. ON4E: 4 kanala. ON9E: 9 kanala. |
| Era INTI | Dvokanalni daljinski upravljači u bojama: INTI2 crni, INTI2Y žuti, INTI2L ružičasti, INTI2B plavi, INTI2R crveni, INTI2G zeleni. |
| MYGO | MYGO2, MYGO4 ili MYGO8: 2, 4 ili 8 kanala. |
| Dvosmjerna komunikacija | ON3EBD + OXIBD |
| Veći radijski domet | ON3ELR + OXILR. LoRa zahtijeva prijamnik OXILR. Domet ovisi o okruženju i anteni. |
Za dodavanje vanjskog prijamnika dostupna je i kompletna garnitura INTIKIT s prijamnikom i daljinskim upravljačima INTI.
Sama frekvencija i plutajući kod ne jamče kompatibilnost. Ako kupujete dodatni daljinski upravljač za postojeću rampu, možete nam poslati oznaku ili fotografiju prijamnika.
Dostupne su i sve ostale mogućnosti upravljanja – tipkovnice, čitači kartica, bežične tipke za zid ili portafon, automatski vremenski prekidači, prekidači s ključem ili upravljanje mobitelom. Prednost rampi Nice također je ulaz za vanjske uređaje drugih proizvođača.
Tipkovnica može upravljati s najviše 3 uređaja. Radi jednostavno – dovoljno je na tipkovnici unijeti vlastiti brojčani kod od 4 do 8 znamenki.
Čitači kartica popularan su način upravljanja. Čitaču se prisloni beskontaktna kartica ili privjesak i rampa se otvara.
Bežične tipke rade poput daljinskih upravljača. Tipke su namijenjene za postavljanje na stalno mjesto, npr. na zid pokraj prekidača za svjetlo.
Ako rampu želite otvarati i zatvarati u točno određeno vrijeme, idealni su za vas automatski vremenski prekidači. Oni šalju naredbu rampi prema podešenom vremenu – satima i minutama.
Za upravljanje mobitelom služi GSM modul ili moderna rješenja putem Wi-Fi modula. GSM je uređaj u koji se umeće klasična telefonska SIM kartica s vlastitim brojem. Nakon što nazovete taj broj i pustite da zazvoni, GSM modul šalje naredbu upravljačkoj jedinici i podiže rampu (ili otvara vrata).
Wi-Fi modul također je uređaj koji se povezuje s upravljačkom jedinicom i zatim joj prosljeđuje naredbe. Wi-Fi modul radi putem mobilne aplikacije i interneta – no mora biti u dometu vlastite (kućne) Wi-Fi mreže.
Rampa je uređaj koji se ne može vratiti unatrag – u zatvorenom je položaju blokirana. To u praksi znači da rampu ne možete rukom pomaknuti. U pakiranju se nalazi ključ za deblokiranje koji otpušta prijenosnik, nakon čega rampu možete jednostavno podići. To se najčešće koristi u slučaju nestanka struje.

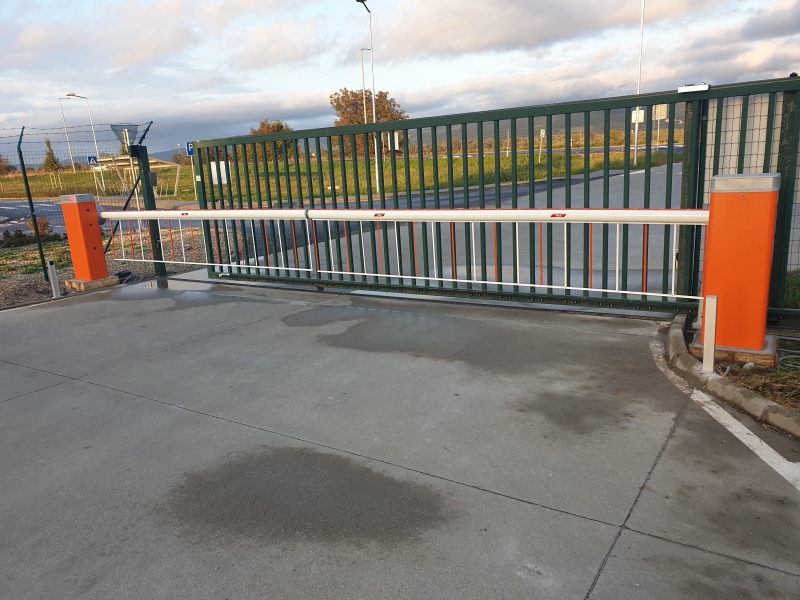

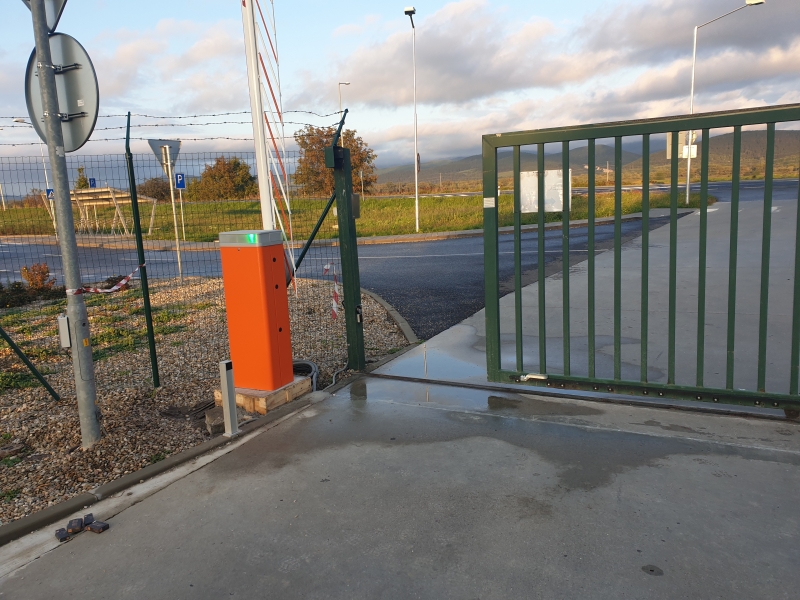

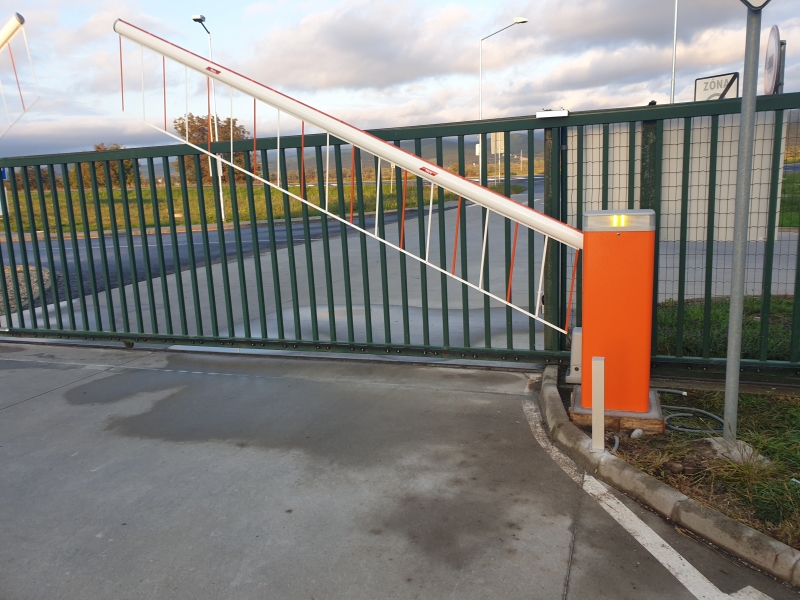

Primjer izvedbe
Uz narudžbu ćete dobiti potpune upute s crtežima i shemama.
Video prezentacija rampe Nice Wide
U kratkoj video prezentaciji rampe Nice Wide možete vidjeti kako rampa radi i od čega se sastoji a prikazano je i nekoliko detalja, primjerice: ključ za deblokiranje; funkcija zaštite od udarca, zahvaljujući kojoj se rampa vraća nakon detekcije prepreke; zglob za preklapanje; mogućnost produljenja ruke i drugo.
Ako imate dodatnih pitanja o rampama ili vam je potrebna pomoć pri odabiru odgovarajućeg uređaja, slobodno nam se obratite e-poštom na adresu [email protected]
Građevinska priprema za rampe
Rampu je preporučljivo pričvrstiti na betonski temelj, idealno ispod dubine smrzavanja tla, odnosno na približno 80 cm, ovisno o lokaciji. Svaka rampa uključuje montažnu ploču od pocinčanog čelika. Ploča služi za pričvršćivanje rampe. Dimenzije pojedinih ploča pronaći ćete u detaljima proizvoda:
- NICE SIA1 - temeljna ploča za rampe WIDE S, WIDE M i S-BAR
- NICE SIA2 - temeljna ploča za rampu NICE WIDE L
- NICE XBA16 - temeljna ploča za rampu M-BAR
- NICE XBA17 - temeljna ploča za rampu L-BAR
Montažna ploča ima otvor za dovod kabela. Na tom mjestu treba pripremiti dovod od 220 V, po mogućnosti na zasebnom osiguraču od 6 A. Preporučujemo odvojiti niskonaponske vodove od napajanja od 220 V.
Temelj za montažu rampi NICE WIDE

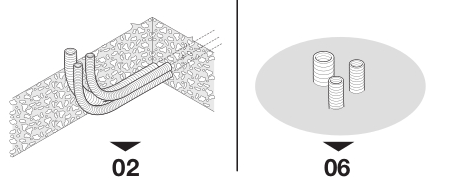

01. Odaberite postupak ovisno o stanju temelja
Odredite mjesto postavljanja rampe i pojedinih elemenata sustava.
- Ako još nemate betonski temelj, započnite korakom 02.
- Ako već imate gotov betonski temelj, nastavite korakom 06.
02. Pripremite iskop i zaštitne cijevi za kabele
Iskopajte jamu za temelj i pripremite zaštitne cijevi za električne kabele. Vrste kabela navedene su u tablici ožičenja u nastavku.
03. Pričvrstite sidra na montažnu ploču
Pričvrstite četiri sidra na montažnu ploču. Svako osigurajte jednom maticom iznad ploče, a drugom ispod nje.
Važno: Donju maticu zavrnite do kraja navoja.
04. Ubetonirajte montažnu ploču
Napunite iskop betonom i postavite montažnu ploču sa sidrima.
Važno: Dok se beton ne stvrdne, libelom provjerite je li montažna ploča potpuno vodoravna.

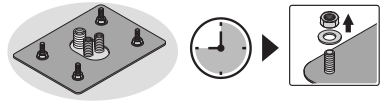

05. Pričekajte da se beton stvrdne
Pričekajte da se beton stvrdne. Proizvođač u pravilu preporučuje najmanje dva tjedna. Zatim odvrnite četiri gornje matice sidara.

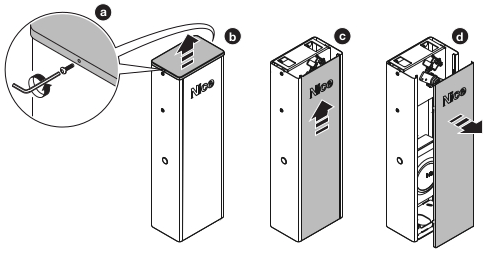

06. Pripremite i pričvrstite kućište rampe
- a/b: Odvrnite vijke i skinite gornji poklopac.
- c/d: Izvadite vratašca kućišta.

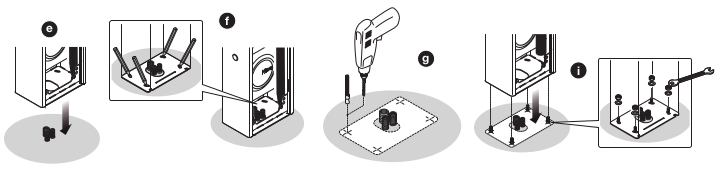

Sidrenje u postojeći betonski temelj: Sljedeći postupak s bušenjem namijenjen je montaži pomoću ekspanzijskih sidara, a ne montažnoj ploči sa sidrima već ubetoniranima prema koracima 03 do 05.
- e/f: Postavite kućište na mjesto i kroz montažne otvore označite točke za sidrenje.
- g: Na označenim mjestima izbušite rupe u podlozi.
- h: Umetnite četiri ekspanzijska sidra. Nisu uključena u isporuku.
- i: Postavite kućište i pričvrstite ga maticama i podloškama. Kod ovog načina sidrenja matice i podloške nisu uključene u isporuku.

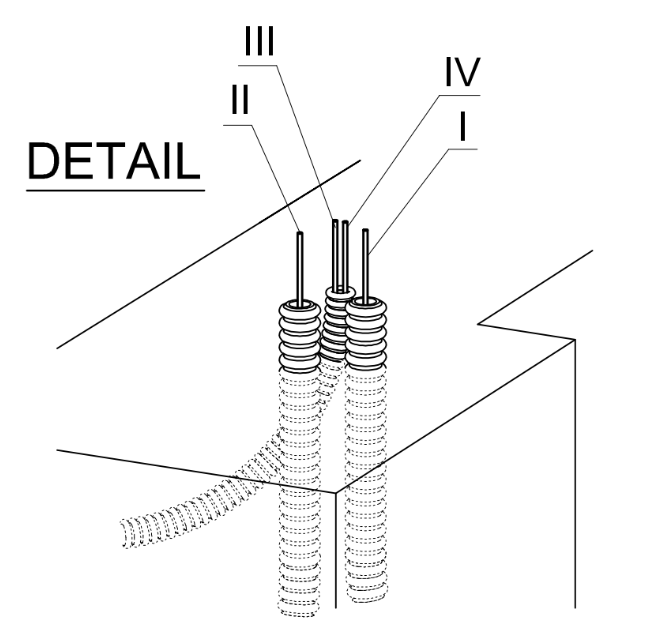

Ostalo ožičenje ovisi o odabranom priboru; najčešći je slučaj:
| Priključak | Nice WIDE | Nice BAR |
|---|---|---|
| I - napajanje (230 V) | 1 kom. 3x1,5mm2 | 1 kom. 3x1,5mm2 |
| II - priključak lijeve fotoćelije | 1 kom. 2x0,25mm2 | 1 kom. 2x0,5mm2 |
| III - priključak desne fotoćelije | 1 kom. 4x0,25mm2 | 1 kom. 2x0,5mm2 |
| IV - priključak signalne lampe | 1 kom. 2x0,5mm2 1 kom. oklopljeni RG58 (odnosno koaksijalni kabel impedancije 50 ohma |
1 kom. 2x0,5mm2 1 kom. oklopljeni RG58 (odnosno koaksijalni kabel impedancije 50 ohma |
Brzina rampi
U videu možete vidjeti usporedbu brzina rampi M5-BAR i L-BAR.
Pomoći ćemo vam odabrati odgovarajuće rješenje
Pošaljite nam širinu prolaza, približan broj otvaranja na sat i način na koji želite upravljati rampom. Pomoći će i fotografija ulaza ili jednostavna skica. Rado ćemo vam pomoći pri odabiru rampe i odgovarajućeg pribora.
