NICE Toona TO5024I – samostalni 24 V pogon za krilnu ogradu do 5 m prema dijagramu opterećenja
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
487,79 € s PDV-om
| Težina |
|---|
| 11 kg |
Opis proizvoda NICE Toona TO5024I – samostalni 24 V pogon za krilnu ogradu do 5 m prema dijagramu opterećenja
NICE Toona TO5024I zaseban motor je od 24 V DC za jedno krilo vrata. NICE ga označava kao izvedbu za intenzivnu uporabu; u usporedbi s modelom TO5024 ima veću nazivnu silu, a pri nazivnoj sili navodi 75 ciklusa na sat. Duljina od 5 m i masa od 600 kg krajnje su vrijednosti; dopuštenu kombinaciju prikazuje grafikon konkretnog modela.
24 V označava napon motora. Mrežno napajanje, radio, sigurnosni elementi i učenje položaja ovise o ugrađenoj upravljačkoj jedinici. Za aktualnu MC824HR30/MCA1R30 upotrijebite njezine vlastite upute; za stariju upravljačku jedinicu MC824HR10 slijedite upute za ploču MCA1R10.
| Brza navigacija | |
|---|---|
| Sadržaj pakiranja | Ograničenja |
| Vijek trajanja | Montaža |
| Spajanje | Graničnik |
| Pribor | Upravljačka jedinica |
| Deblokada | Parametri |
| Održavanje | Priručnik |
| Pribor – stezaljke i polaritet | PDF priručnik |
- Nepovratni
- 24 V
- Magnetski enkoder
- S graničnikom za otvaranje
- Izvedba za intenzivnu uporabu prema NICE-u
Što je uključeno u samostalni pogon
| Dio prema NICE-u | Namjena |
|---|---|
| Motor TO5024I | Pogon za jedno krilo vrata. |
| Prednji i stražnji nosač s montažnom pločom | Pričvršćivanje na krilo i stup. |
| Spojni dijelovi i ključevi za deblokadu | Montaža pogona na nosače i ručno pomicanje u slučaju nestanka struje. |
Točan broj dijelova ovisi o isporučenoj izvedbi; provjerite sadržaj pakiranja prema slici 1 u uputama NICE-a. Sidrene vijke i tiple za stup ili zid treba nabaviti zasebno, ovisno o podlozi. Upravljačku jedinicu i sigurnosni pribor odaberite prema konkretnoj konfiguraciji.
Raspon primjene
TO5024I: pri duljini od 5 m grafikon prikazuje približno 250 kg; granica od 600 kg vrijedi samo do duljine od približno 1,8 m. Procijenite i otpor pri kretanju, ispunu krila i vjetar. Grafikon prikazuje granicu primjene, a ne jamstvo vijeka trajanja.
Vijek trajanja ovisno o opterećenju
Za svako krilo zbrojite odgovarajuće indekse mase, duljine i uvjeta okoline. Na izvornom grafikonu očitajte približan broj ciklusa. Izračun je procjena proizvođača, a ne jamstvo vijeka trajanja.
| Utjecaj na jedno krilo | Indeks |
|---|---|
Masa do 300 kg | 0 % |
Više od 300 do 400 kg | 10 % |
Više od 400 do 500 kg | 20 % |
Više od 500 kg | 30 % |
Duljina 2–3 m | 0 % |
Duljina veća od 3 do 4 m | 10 % |
Duljina veća od 4 do 5 m | 20 % |
Temperatura viša od 40 °C, niža od 0 °C ili vlaga viša od 80 % | 20 % |
Puna ispuna krila | 15 % |
Vjetrovito područje | 15 % |
| Grafikon NICE |
|---|
|
Kompatibilne upravljačke jedinice
Aktualna: MC824HR30/MCA1R30. Starija kompatibilna konfiguracija: MC824HR10/MCA1R10; za nju upotrijebite upute za pripadajuću ploču. Motor se prodaje i zasebno, stoga provjerite sadržaj konkretne konfiguracije kako biste utvrdili koja je upravljačka jedinica uključena.
I. Montaža stražnjeg nosača za pričvršćivanje
Pričvršćivanje nosača: Za uobičajenu čeličnu konstrukciju okvirno se preporučuje stup dimenzija 120 × 120 mm. Profil 100 × 100 mm može se upotrijebiti nakon procjene materijala, debljine stijenke, visine, temelja, sidrenja i opterećenja vjetrom. Sama dimenzija stupa ne potvrđuje čvrstoću montaže.
Izmjerite odmak šarke C, iz izvornog montažnog grafikona odredite B, kut otvaranja i A. A i B trebaju biti slični; vrijednosti B ispod crte t NICE ne preporučuje. Ako stup ili odmak šarke ne omogućuju očuvanje geometrije, prilagodite nosač ili upotrijebite produženi stražnji nosač PLA6. Za otvaranje prema van potreban je produženi stražnji nosač; dimenzije odredite prema stvarnim vratima. Prije zavarivanja izmjerite isporučene nosače i provjerite cijeli hod krila.

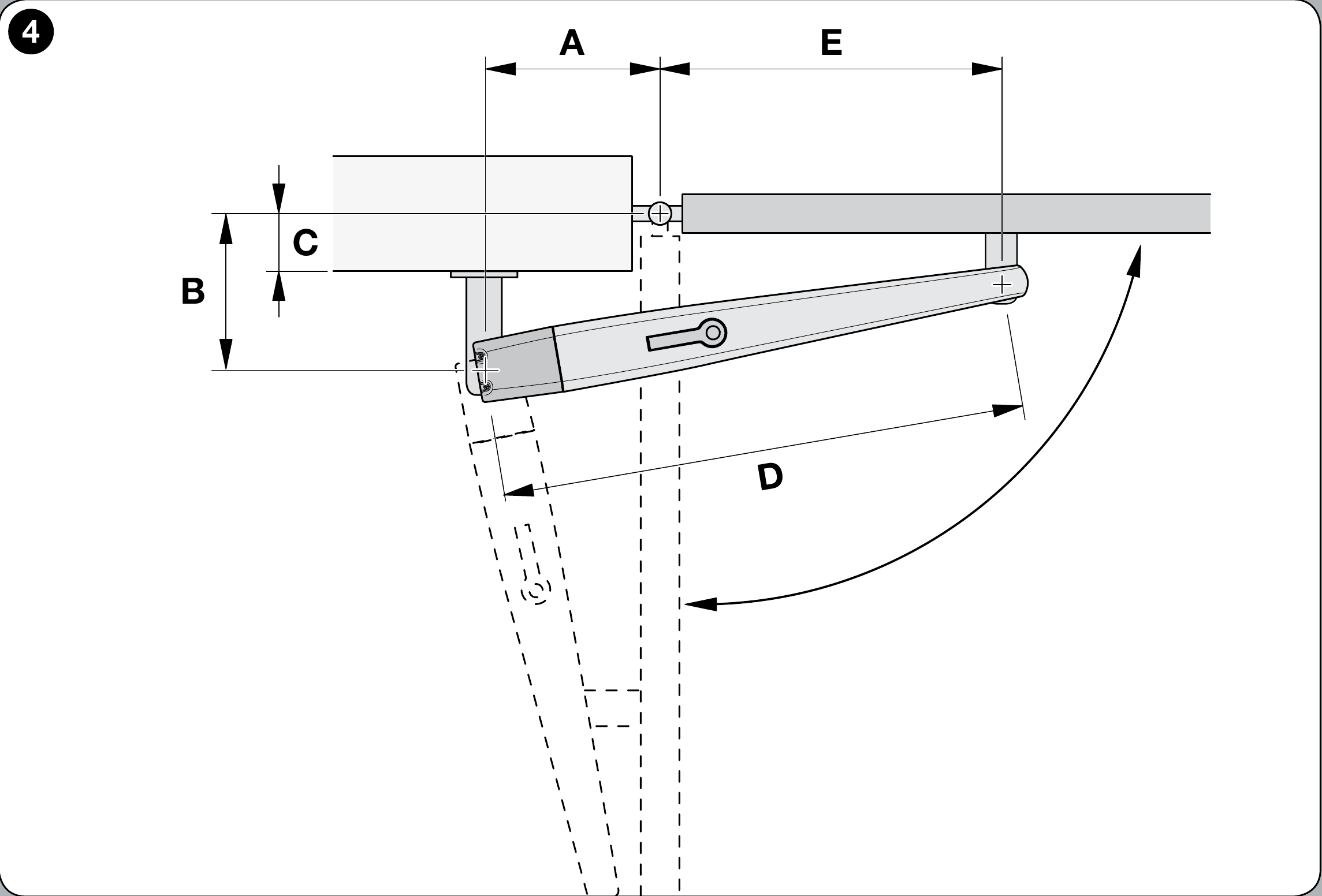

Crtež otvaranja prema unutra

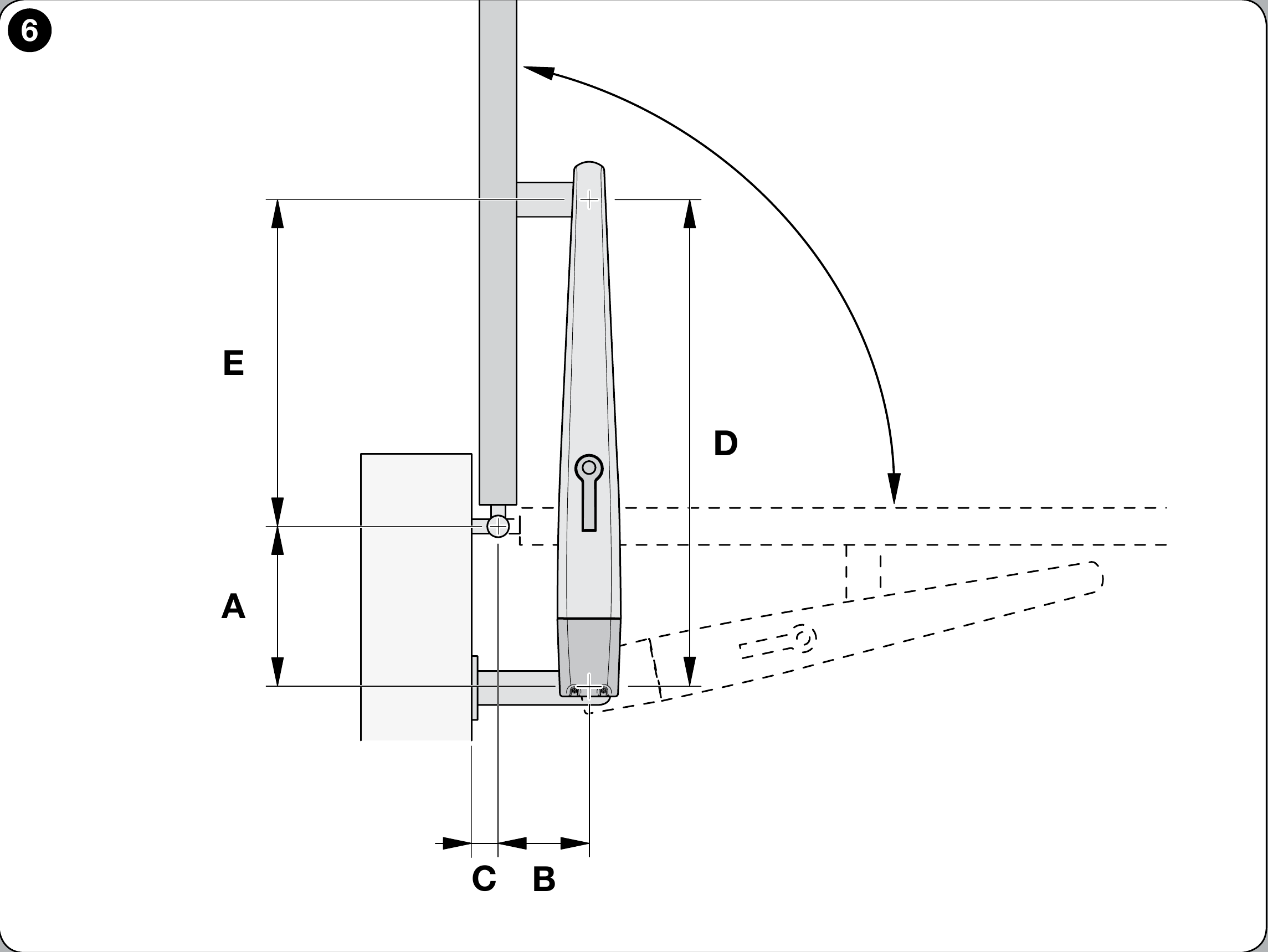

Crtež otvaranja prema van
Položaj stražnjeg nosača određuje ostvarivi kut otvaranja i opterećenje motora. Udaljenosti A/B/C očitajte s izričito označenog dijagrama TO5024I; nemojte skraćivati ni zavarivati nosač prije provjere cijele geometrije.
Montažni dijagram NICE Toona 5 za TO5024I
Primjer očitavanja A/B/C
Postupak izračuna:
- Izmjerite C prema crtežu vrata.
- Na dijagramu povucite vodoravnu crtu od vrijednosti C i očitajte B.
- Sjecište s preporučenom linijom r.i.l. određuje maksimalni kut; okomitom crtom očitajte A.
- Ako kut ne odgovara, prilagodite A, a po potrebi i B, tako da budu približno jednaki. Nemojte upotrebljavati B ispod linije t.
Prije pričvršćivanja stražnjeg nosača prenesite dimenzije A i B s dijagrama na stvarna vrata. Ako isporučeni nosač treba skratiti, prilagodite ga tek nakon provjere geometrije, a zatim ga čvrsto spojite s montažnom pločom.

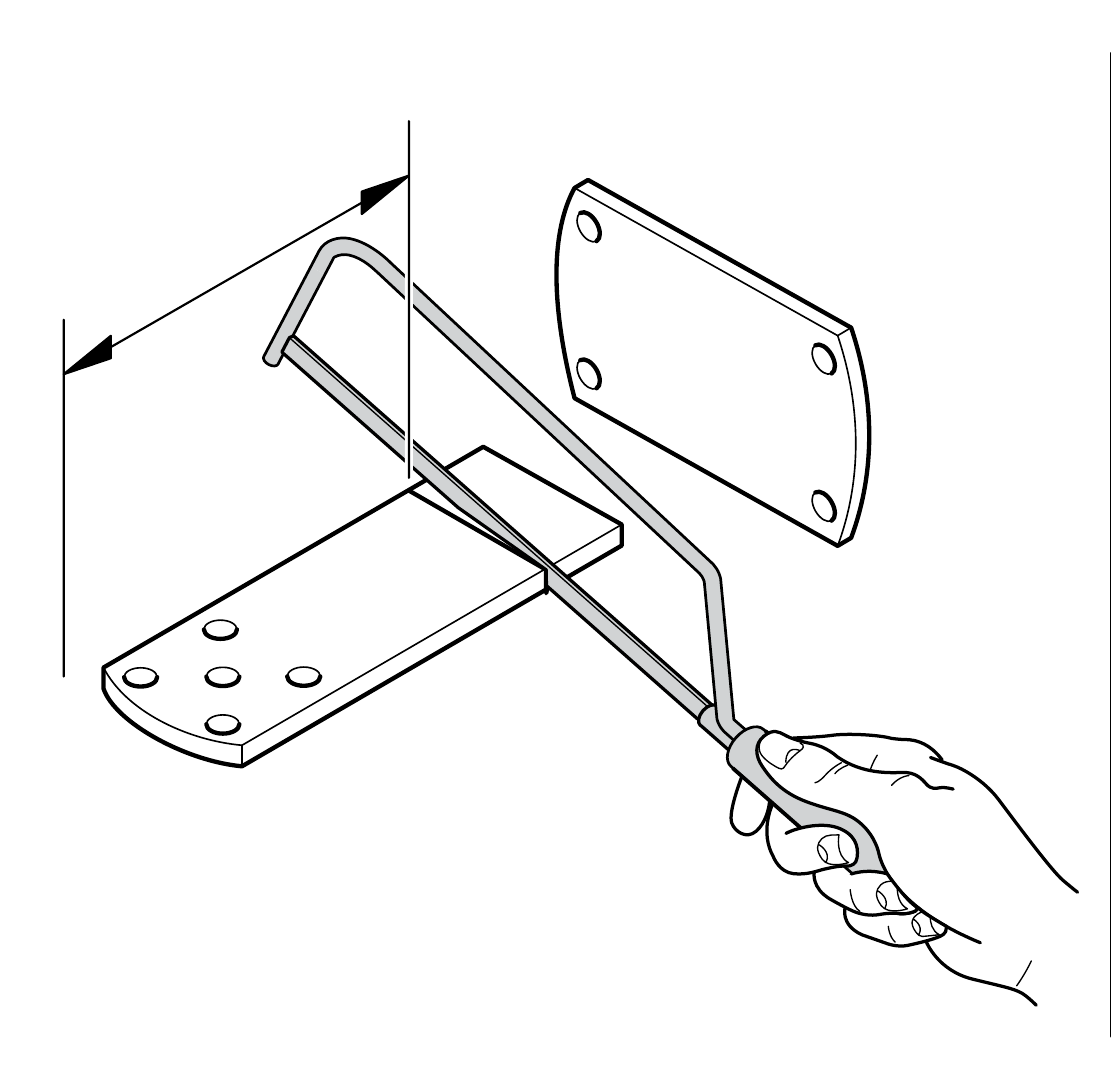

1. Odrežite nosač na potrebnu duljinu

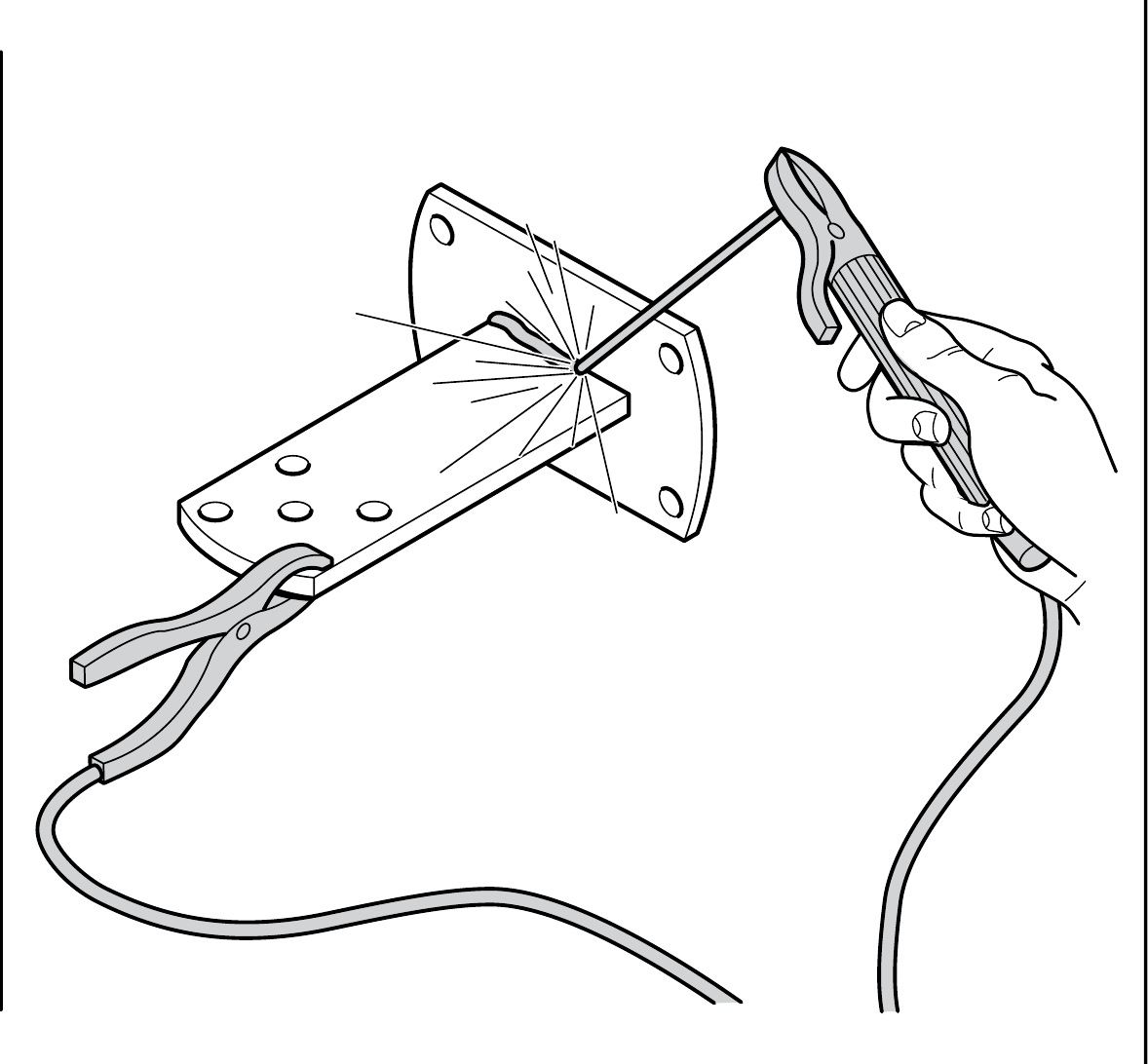

2. Zavarite skraćeni nosač na montažnu ploču
Isporučeni stražnji nosač serije Toona 4–5 dug je 150 mm. Kod većeg odmaka šarke ili otvaranja prema van upotrijebite PLA6 i ponovno provjerite položaj nosača prema dijagramu.
Prije samog pričvršćivanja stražnjeg nosača provjerite nalazi li se prednji nosač na nepomičnom dijelu krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što se vidi na slici.
Visinska razlika F = 34 mm navedena je za Toona 4–5. Prije konačnog pričvršćivanja izmjerite stvarno isporučene nosače i provjerite slobodno kretanje krila cijelom putanjom.
NICE Toona – visinska razlika nosača F = 34 mm
Nakon provjere geometrije čvrsto pričvrstite stražnji nosač na stup ili zid odgovarajućim vijcima, tiplama i podloškama, ovisno o materijalu podloge. Ovaj spojni materijal nije uključen u pakiranje motora.
II. Montaža prednjeg pričvrsnog nosača
Postavite prednji nosač na krilo prema fiksnoj montažnoj dimenziji D = 880 mm. Vrijednost E očitajte iz tablice za dimenziju A odabranu pri montaži stražnjeg nosača.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Isporučeni prednji nosač namijenjen je za zavarivanje. Ako ga treba pričvrstiti vijcima, upotrijebite odgovarajući nosač NICE PLA8.
- Za odabranu vrijednost A očitajte vrijednost E iz tablice.
- Postavite prednji nosač s visinskom razlikom od F = 34 mm prema crtežu NICE.
- Pričvrstite prednji nosač na nepomični dio krila; pri zavarivanju ga najprije pričvrstite točkastim zavarom i prije dovršetka ponovno provjerite kretanje.
III. Montaža pogona vrata na stražnji nosač

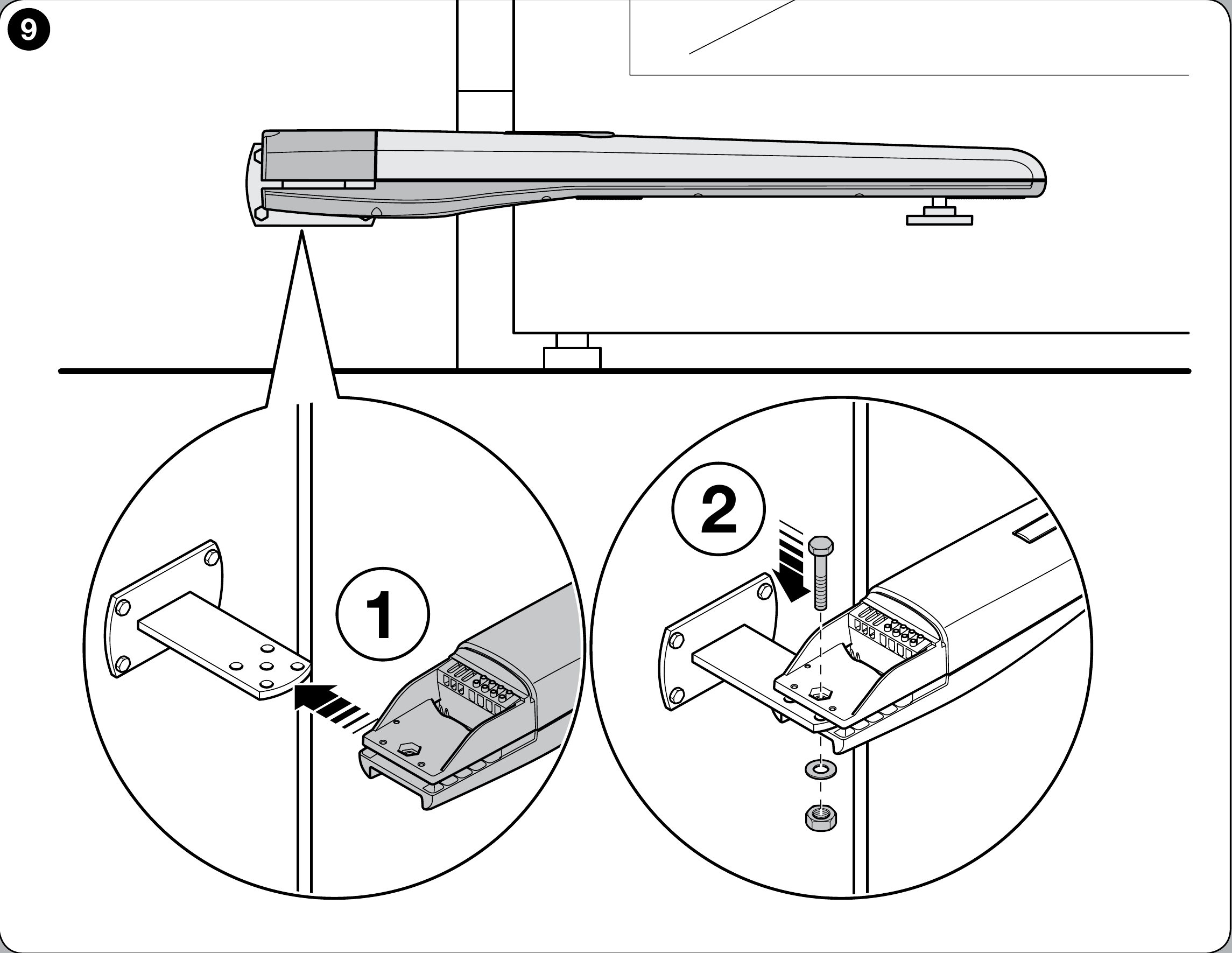

Montaža pogona NICE Toona na stražnji nosač
- Pričvrstite motor na nosač kao što je prikazano na slici, pomoću isporučenog zatika za stražnji nosač, podloške i matice.
- Zategnite maticu do kraja, a zatim je otpustite za 1/10 okretaja, kako bi između dijelova ostao minimalan zazor prema uputama NICE-a.

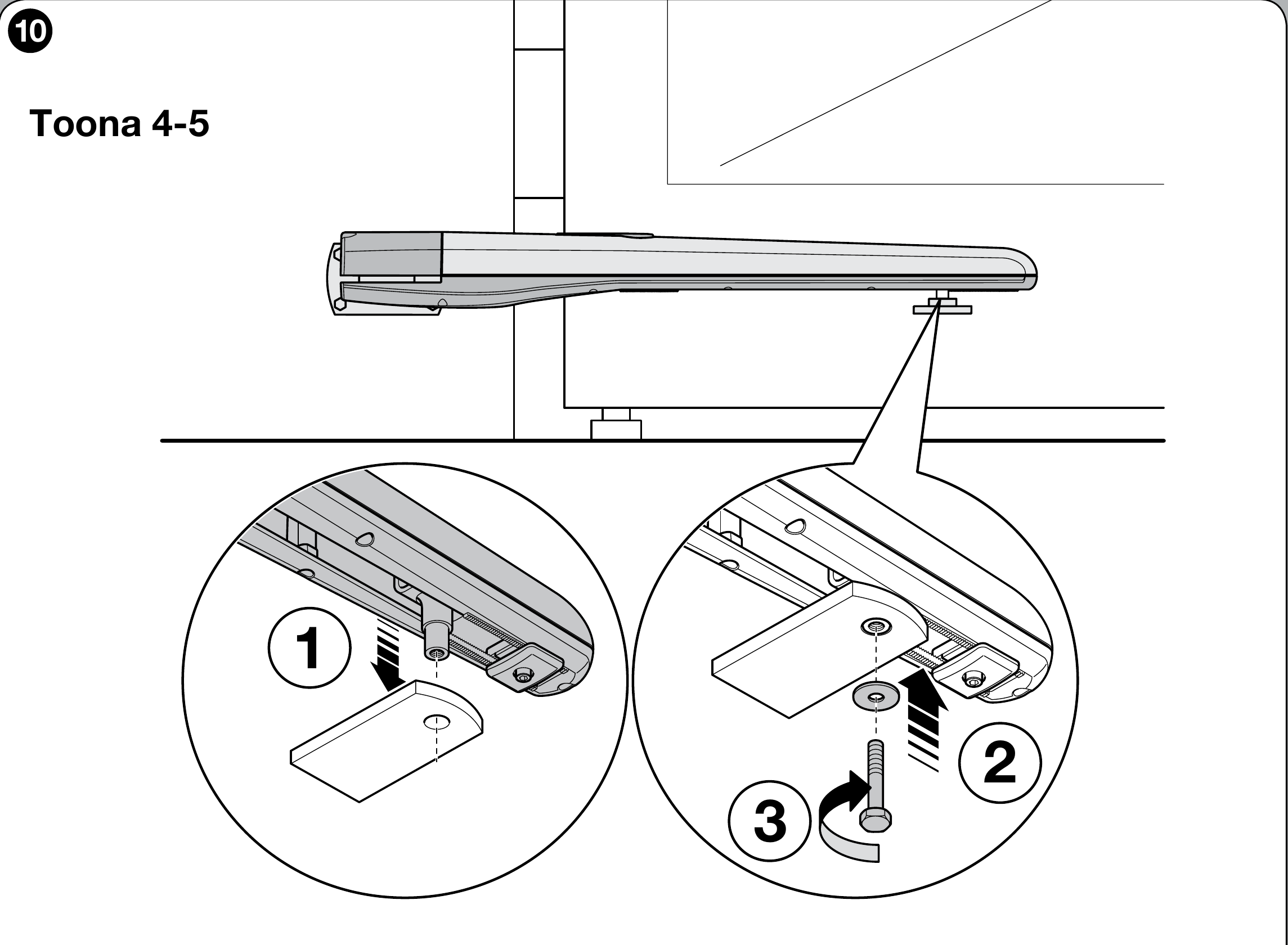

IV. Montaža pogona vrata na prednji nosač
Montaža pogona NICE Toona na prednji nosač
- Pričvrstite pogon na nosač kao što je prikazano na slici, pomoću isporučenog zatika i podloške.
- Zategnite prednji spoj do kraja prema montažnom crtežu NICE.

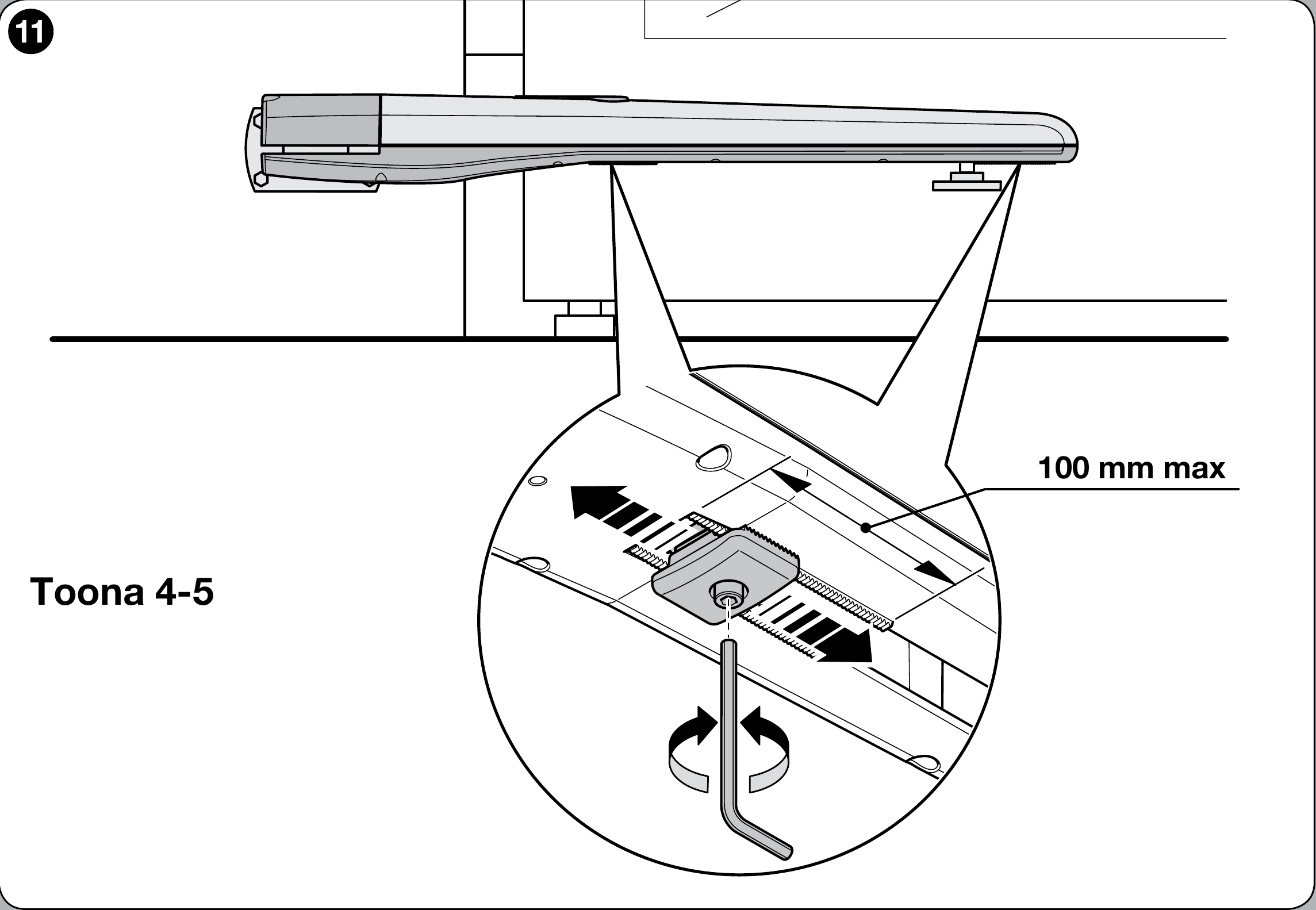

V. Podešavanje mehaničkog graničnika kretanja
TO5024I ima unutarnji mehanički graničnik otvaranja. Pri njegovu podešavanju pridržavajte se raspona označenog na crtežu NICE kao 100 mm max. Zatvoreni položaj i potrebne vanjske graničnike odredite prema cijelim vratima i ugrađenoj upravljačkoj jedinici.
Podešavanje mehaničkog graničnika hoda pogona NICE Toona
- Deblokirajte pogon prema uputama za deblokiranje pogona
- Otpustite vijak mehaničkog graničnika
- Ručno pomaknite krilo u željeni otvoreni položaj
- Pomaknite cijeli mehanički graničnik do zatika i zategnite vijak kao što je prikazano na slici
- Ručno pomaknite krilo u zatvoreni položaj i blokirajte pogon

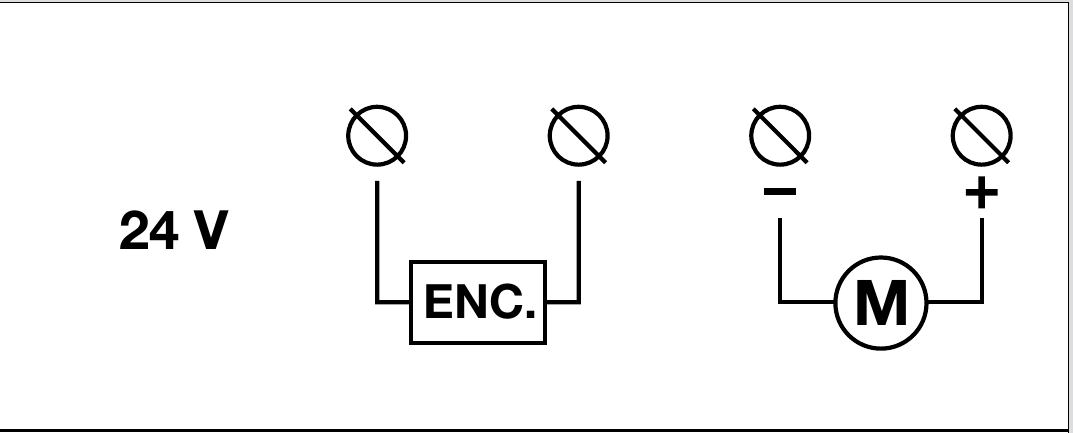

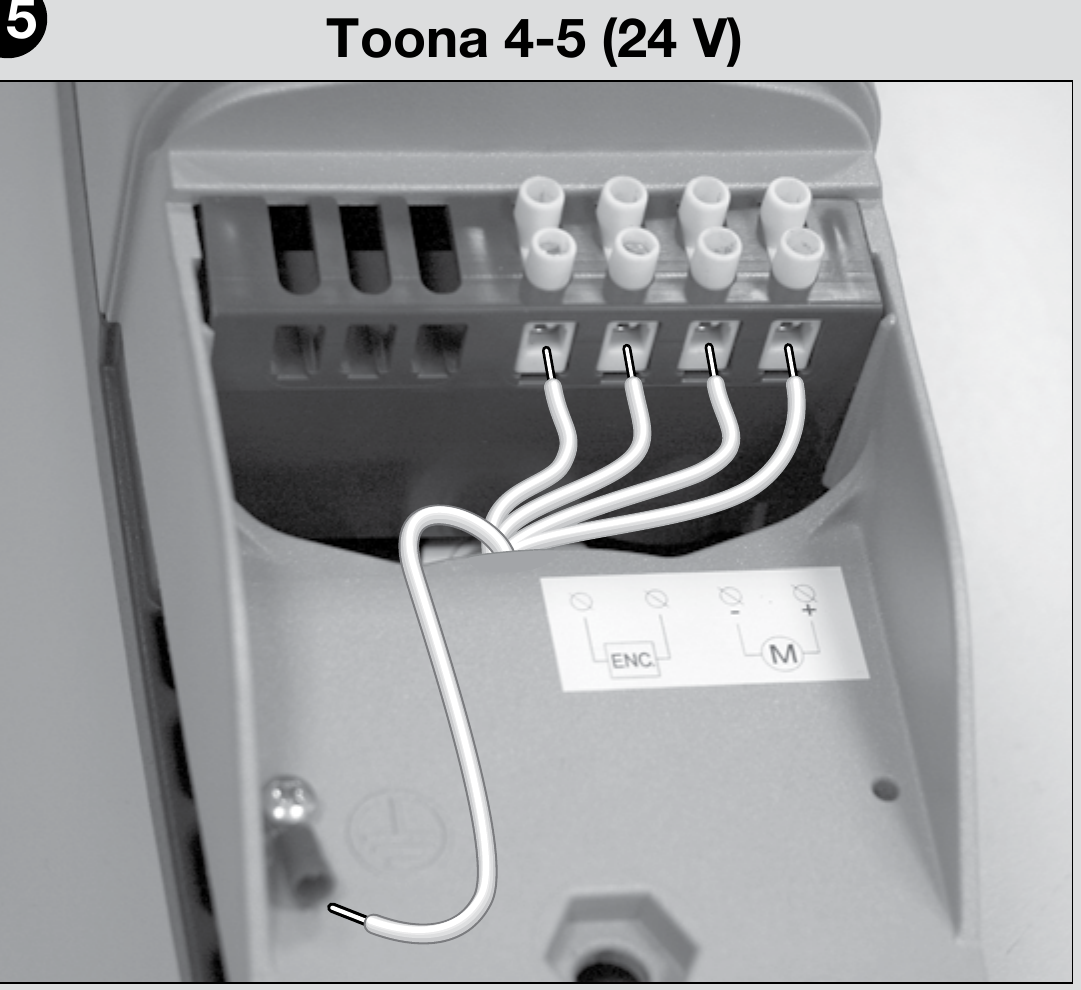

Ožičenje i spajanje motora
Prije spajanja isključite električno napajanje. Napon od 24 V DC napon je motora; napajanje upravljačke jedinice i izlaze za dodatnu opremu treba razmatrati zasebno. Motor ima zaseban par žica motora i par enkodera. Kod pogona serije 4–5 priključci su označeni kao na slici; za seriju 6–7 upotrijebite zasebnu sliku za tu seriju. Spajanje na upravljačkoj ploči odredite isključivo prema stvarnoj ploči ugrađenoj u sklop. Kod vrata koja se otvaraju prema van, prema uputama NICE-a mijenja se polaritet napajanja motora; enkoder nemojte spajati kao napajanje motora.
Nakon spajanja provjerite smjer kretanja, položaje zaustavljanja i sigurnosne elemente prema priručniku konkretne upravljačke jedinice. Električne priključke i ispitivanja mora obaviti stručno osposobljena osoba.
Provjera prije prvog pokretanja
Montažu, električno spajanje i puštanje automatiziranih vrata u rad povjerite kvalificiranom tehničaru. Prije uključivanja, nakon deblokiranja krilo mora glatko proći cijelom putanjom, bez zapinjanja, a konzole i stup moraju ostati čvrsto učvršćeni.
- Nakon spajanja prema stvarnoj upravljačkoj jedinici provjerite smjer kretanja i podesite položaje prema njezinim uputama. Sila se podešava na upravljačkoj jedinici, a ne na samom motoru.
- Ispitajte graničnik otvaranja, sigurnosne fotoćelije, eventualne sigurnosne rubove, upravljanje STOP i ručno deblokiranje. Tehničar mora provjeriti sigurne sile i, ako su u krilu ugrađena pješačka vrata, blokadu pogona kada su ona otvorena.
- Kupcu predajte postupak deblokiranja i upute za stvarno ugrađenu upravljačku jedinicu.
Spajanje dodatne opreme na MC824HR30
Sljedeće priključne stezaljke pripadaju upravljačkoj jedinici MC824HR30/MCA1R30 u sklopu s motorom TO5024I, a ne samom motoru. Prije rada isključite mrežno napajanje i odspojite pričuvnu bateriju. Za drugu upravljačku ploču upotrijebite njezinu vlastitu shemu.
| Dodatna oprema | Priključci, napon i polaritet |
|---|---|
| Fotoćelije BlueBUS | Kompatibilne fotoćelije, primjerice EPMB, spojite dvjema žicama na BlueBUS. + i − nisu polarizirani. Postavite adresu i nakon promjene uređaja ponovite postupak učenja. |
| STOP i naredbe | Ulaz STOP prihvaća beznaponski kontakt NO, NC ili element s otpornikom 8,2 kΩ; njegov se status uči. SbS, Open i Close prihvaćaju beznaponski kontakt NO na odgovarajućem paru priključaka. Kontakti nemaju +/−; na ulaz nemojte dovoditi vanjski napon. |
| Pomoćno napajanje | Desni priključak para STOP = −, lijevi priključak para SbS = +, gledano prema orijentaciji na slici u nastavku (natpisi iznad priključaka). Napajanje odgovarajućeg čitača ili modula: 24 V DC (−30 % do +50 %), najviše 200 mA, i u stanju pripravnosti. Naredbeni relej modula spojite zasebno kao beznaponski kontakt; provjerite dopušteni raspon napona i potrošnju modula. |
| Rotacijsko svjetlo, brava, signalna lampica | FLASH: 12 V DC, najviše 21 W; ELS: 12 V AC, najviše 15 VA, bez fiksnog +/−; OGI: 24 V DC, najviše 4 W. Shema za FLASH/OGI ne određuje redoslijed +/− na paru priključaka, stoga ga nemojte nagađati; za polarizirani proizvod provjerite oznake na ploči i proizvodu. Funkcija izlaza može se promijeniti programiranjem. |
| Radio i pričuvno napajanje | Utični prijamnik postavlja se u priključak SM, a pričuvna baterija u svoj priključak na ugrađenoj upravljačkoj ploči. Ne spajaju se na BlueBUS ni na priključke motora. |
Detaljne položaje priključaka, postupak učenja i ispitivanje sigurnosnih elemenata potražite u vlastitim uputama za upravljačku jedinicu MC824HR30.

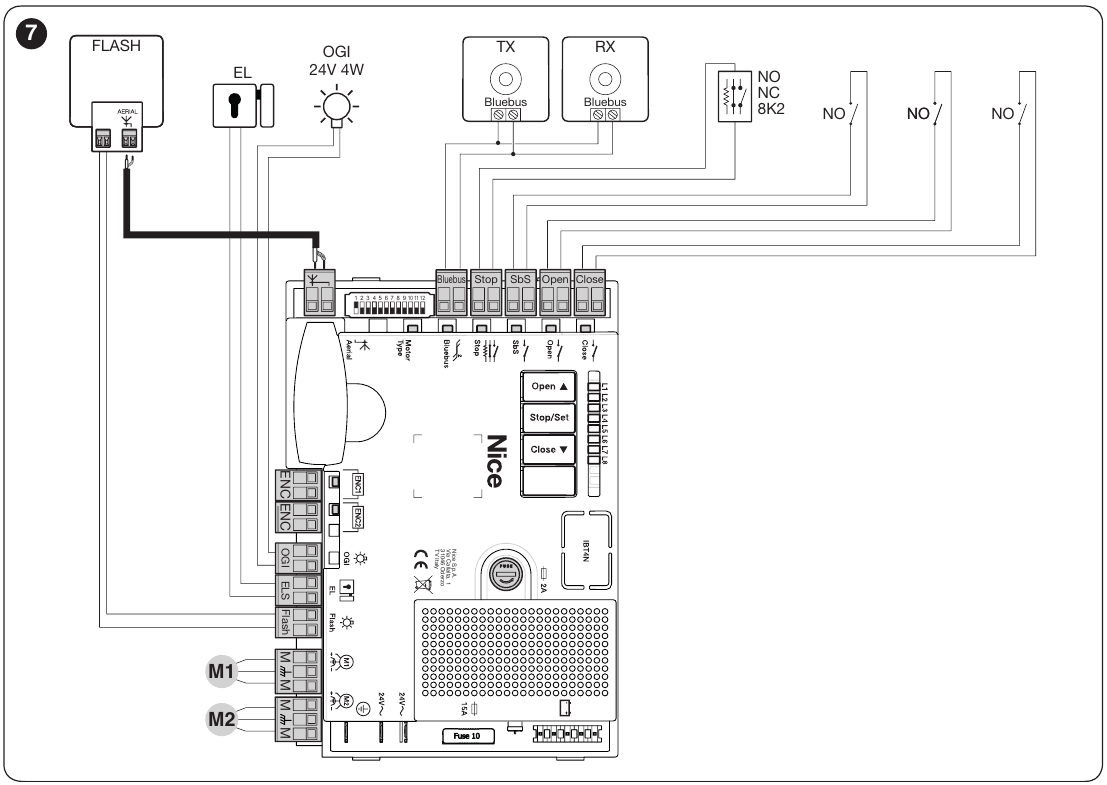

Stariji sklop MC824HR10/MCA1R10
Za komplet s ovom pločom upotrijebite shemu R10. Za pomoćni uređaj proizvođač propisuje STOP = −, SbS = +, 24 V DC, najviše 200 mA i u stanju pripravnosti. Međutim, izvorna shema R10 ne označava zasebno točan priključak napajanja u paru STOP/SbS. Pomoćno napajanje spojite tek nakon što provjerite odgovarajući priključak na stvarnoj ploči; položaj iz R30 nemojte prenositi ovamo. Relejnu naredbu spojite zasebno na par SbS kao beznaponski kontakt NO; na ulaz nemojte dovoditi vanjski napon. Slovenske upute MC824HR10.
| Element | Spajanje na MCA1R10 |
|---|---|
| BlueBUS | Dvije žice na BlueBUS; nemaju +/−. Nakon promjene adresiranih uređaja ponovite postupak učenja. |
| STOP i naredbe | STOP: NO, NC ili 8,2 kΩ; SbS, OPEN, CLOSE: beznaponski NO na odgovarajućem paru priključaka. Kontakti bez +/−. |
| Izlazi | FLASH: 12 V DC, najviše 21 W; ELS: 12 V AC, najviše 15 VA, bez +/−; OGI: 24 V DC, najviše 4 W. Za polarizirani FLASH/OGI odredite +/− prema oznakama na stvarnoj ploči i uređaju; shema ne označava njihov redoslijed. |
| Radio i pričuvno napajanje | Prijamnik se postavlja u priključak SM; za R10 proizvođač navodi pričuvnu bateriju PS324 s vlastitim priključkom. Bateriju i kabel R30 nemojte prenositi ovamo. |
Prije spajanja provjerite oznaku i shemu stvarno ugrađene ploče MCA1R10. Postupak učenja ove ploče razlikuje se od novije MCA1R30.
Kompatibilna dodatna oprema
Dodatnu opremu odaberite prema konkretnoj upravljačkoj jedinici i prijamniku. Sljedeći tipovi imaju navedena sučelja; bežičnim uređajima i uređajima za upravljanje možda će biti potrebna dodatna oprema ili podešavanje.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Elektronika za motor; upute odaberite prema stvarno ugrađenoj ploči. | Trenutačna: MC824HR30/MCA1R30 za jedan ili dva motora od 24 V. Stariji kompatibilni sklop: MC824HR10 s pločom MCA1R10 (SPMCA1). Njezine upute nemojte upotrebljavati za R30. |
| Signalna svjetiljka | Signalizira kretanje. Antenu ima samo model za koji ju proizvođač navodi. Odabir ovisi o izlazu upravljačke jedinice. |
Kod MC824HR30 izlaz FLASH namijenjen je signalnoj svjetiljci od 12 V do 21 W. Za drugo svjetlo provjerite napon, snagu i način treperenja. |
| Fotoćelije | Nadziru prostor snopa i šalju signal upravljačkoj jedinici. Reakcija vrata ovisi o spoju i postavkama; nakon montaže isprobajte cijeli sklop. | |
| Daljinski upravljač | Upravljač odaberite prema prijamniku i kodiranju ugrađenom u upravljačku jedinicu. ON3EBD pripada modelu OXIBD, a ON3ELR modelu OXILR. | |
| Prijamnik | Radijski prijamnik mora podržavati kodiranje daljinskog upravljača; sučelja za pametni dom imaju različite funkcije. |
|
| Antena | Poboljšanje prijema prijamnika pravilnim postavljanjem i povezivanjem. | |
| Tipkovnica | Upravljanje kodom. BlueBUS tipkovnica zahtijeva upravljačku ploču koja podržava upravljačke uređaje. | |
| Ključni prekidač | Upravljanje putem odgovarajućeg upravljačkog ulaza centrale. | |
| Elektrobrave | Zaključavanje krila; način upravljanja i napon brave provjerite prema centrali i načinu montaže. |
|
| Čitači kartica | ETPB zahtijeva podršku za upravljačke uređaje na BlueBUS-u odgovarajuće upravljačke ploče. |
|
| Rezervno napajanje | Rad tijekom nestanka mrežnog napajanja omogućuje baterija spojena na kompatibilnu centralu. | PSS324 trenutačni je tip za MC824HR30. Stariji PS324 za R30 zahtijeva CABLA11 i isključen način rada u stanju pripravnosti. Uvjeti su navedeni u uputama za ugrađenu upravljačku ploču. |
Ručno deblokiranje pogona
Deblokirajte ili blokirajte pogon samo dok vrata miruju. Ako su vrata opremljena elektrobravom, najprije je otključajte. U slučaju kvara isključite napajanje.
- Pomaknite zaštitni poklopac, umetnite isporučeni ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite ručicu za deblokiranje i ručno pomaknite krilo.
- Za ponovno blokiranje spustite ručicu, okrenite ključ u smjeru suprotnom od kazaljke na satu, izvadite ga i zatvorite poklopac.
Prije ponovnog pokretanja provjerite je li pogon blokiran i nema li nikoga u putanji vrata.
Provjera i održavanje
Servis najkasnije svakih 6 mjeseci obavlja kvalificirani tehničar: nakon isključivanja napajanja provjerava pričvršćenje, koroziju, istrošenost i podmazanost vijka s maticom. Zatim ispituje kretanje, deblokiranje i sigurnosne uređaje cijelih vrata.
Tehničke karakteristike
| Parametar | Vrijednost |
|---|---|
Model | TO5024I |
Motor pogona | 24 V DC |
Maksimalna / nazivna struja | 5 A / 2,2 A |
Maksimalna / nazivna snaga | 120 W / 60 W |
Hod | 540 mm |
Brzina bez opterećenja | 0,013 m/s |
Brzina pod opterećenjem | 0,010 m/s |
Maksimalna / nazivna sila | 2 200 N / 800 N |
Broj ciklusa na sat pri nazivnoj sili | 75 |
Zaštita | IP44 |
Radna temperatura | −20 do +50 °C |
Klasa izolacije | F |
Orijentacijski vijek trajanja prema NICE-u | 80 000 do 250 000 radnih ciklusa |
Dimenzije D × Š × V | 965 × 115 × 105 mm |
Masa motora | 8 kg |
Masa motora u tablici podatak je tvrtke NICE bez ambalaže. Masa naručene varijante uključuje i ambalažu te služi za izračun troškova dostave.
Slovačko-češki priručnik za montažu NICE Toona. Programiranje, učenje položaja i dodatna oprema opisani su u uputama za stvarnu upravljačku jedinicu.
